產品特點

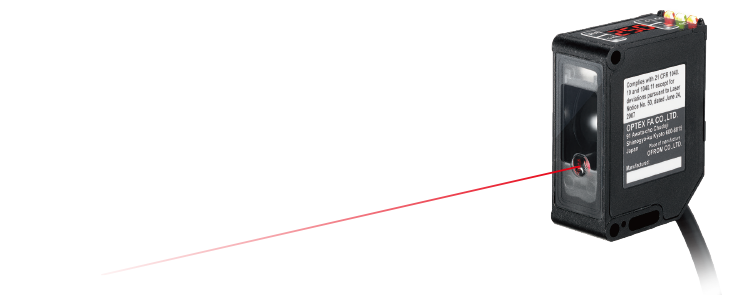

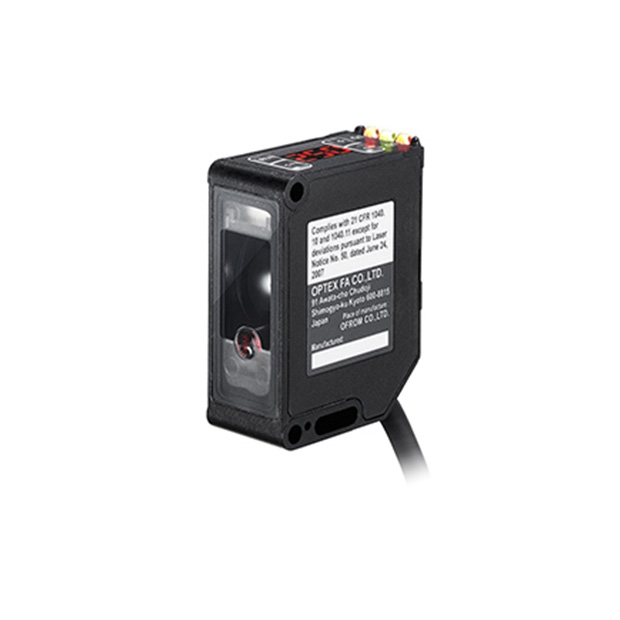

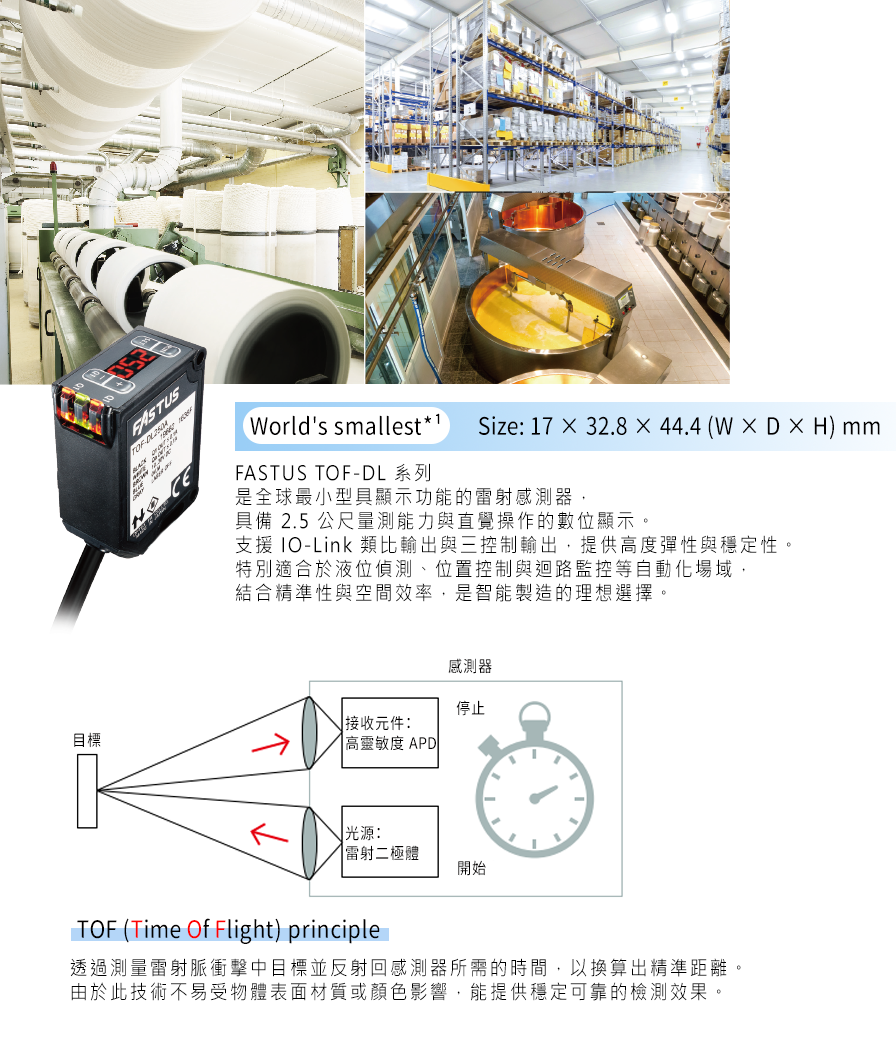

TOF-DL 極微型智顯雷射感測器
- 提供類比輸出型與三控制輸出型兩種版本
- 擁有全球最小尺寸的 TOF 感測器
- 內建數位顯示器，大幅簡化設定流程
.png)
清晰易讀的數位顯示器
TOF-DL系列採用超緊湊尺寸，配備三位清晰易讀的數位顯示器。

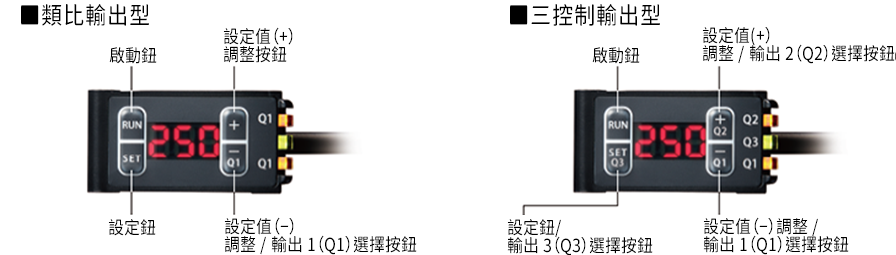

使用者可以透過此顯示器查看距離數值。此外，此數位顯示器也方便使用者輕鬆調設定值。
.png)
易於查看的指示器和穩定性輸出

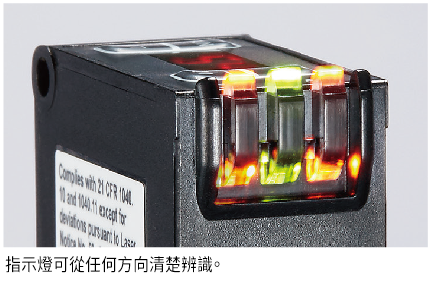

TOF-DL系列採用的指示燈可從任何角度輕鬆查看。
此外，使用者可以將輸出1切換為穩定性輸出。
當偵測穩定時，穩定性輸出開啟（中央指示燈=綠色）；
當偵測不穩定時，穩定性輸出關閉（中央指示燈=紅色）。
TOF-DL系列採用的指示燈可從任何角度輕鬆查看。
此外，使用者可以將輸出1切換為穩定性輸出。
當偵測穩定時，穩定性輸出開啟（中央指示燈=綠色）；
當偵測不穩定時，穩定性輸出關閉（中央指示燈=紅色）。
.png)
1類雷射光源
TOF-DL系列採用1級激光，可實現高達2.5米的遠距離測量，且不會影響人眼安全。
此外，光點清晰可見，方便光軸校準。
| TOF-DL應用 | |||

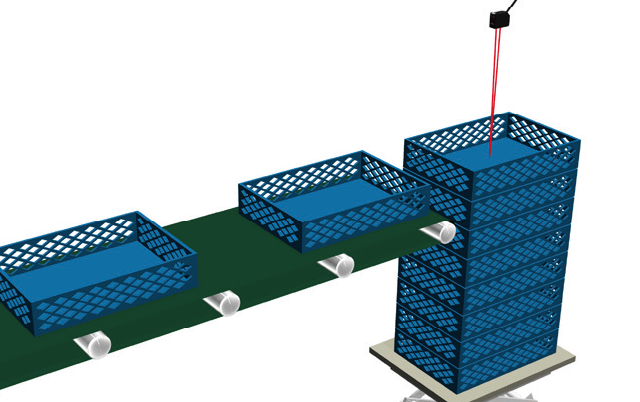

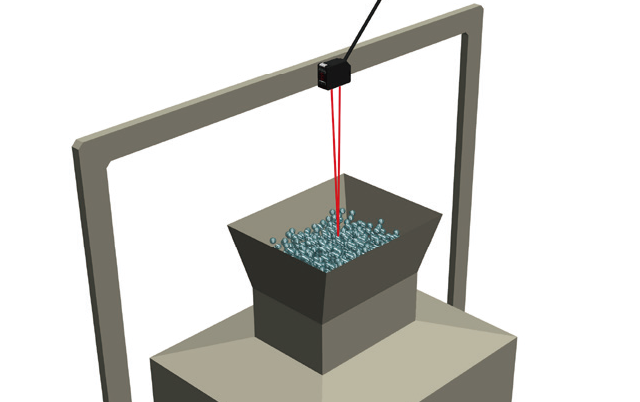

| 電梯的液位控制 | 儲槽中物料高度的量測 | ||
 |
 |
||

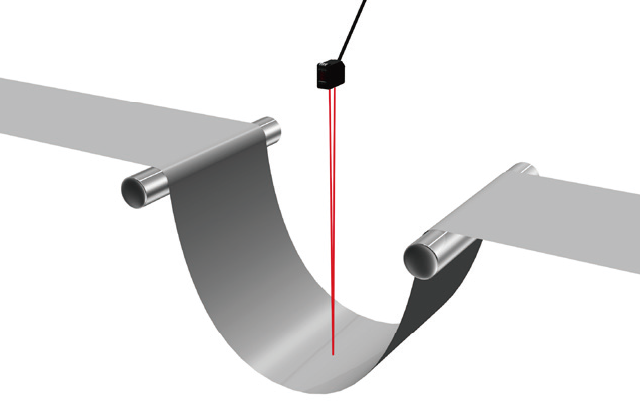

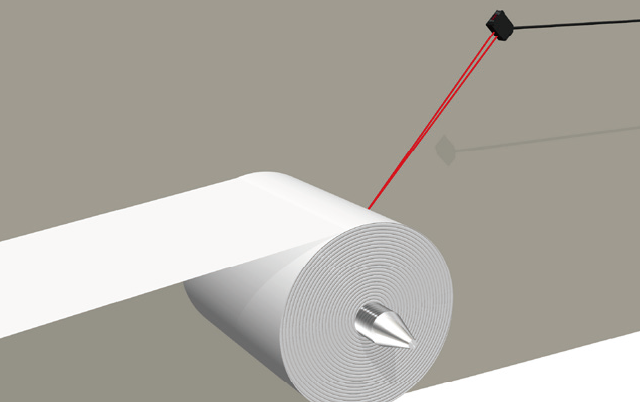

| 剩餘不織布的監控 | 片狀材料的迴圈控制 | ||
 |
 |
||
產品規格
| 模型 | 2米電纜 | TOF-DL250A | TOF-DL250T |
| M12 5針尾纖電纜 | TOF-DL250AM12 | TOF-DL250TM12 | |
| 測量範圍*1 | 0.25至2.5米 | ||
| 光源 | 中/波長 | 紅色半導體激光，波長：650nm | |
| 平均產量 | 390 μW 或更低 | ||
| 雷射類 | 1級（IEC/JIS/FDA *2） | ||
| 光點尺寸*3 | ø10 公釐（距離 2.5 公尺） | ||
| 採樣週期/響應時間 | 200 μs / 0.5 ms 以下（進行1次移動平均時） | ||
| 滯後 | 3%以下（移動平均64次/256次，距離1～2.5m） | ||
| 靈敏度調節 | 教學（教學後可手動調整） | ||
| 指標 | 輸出指示燈（橘色）、 穩定指示燈/雷射關閉指示燈： （綠色）/（紅色）/（關閉） |
輸出1指示燈（橘色）、 輸出2指示燈（橘色）、 輸出3指示燈/穩定指示燈/ 雷射關閉指示燈： （橘色）/（綠色）/（紅色）/（關閉） |
|
| 數字顯示 | 7段3位元LED顯示器（顯示單位：cm） | ||
| 外部輸入 | 雷射OFF輸入/示教輸入（可透過設定選擇） | ||
| 控制 輸出 |
輸出數量 | 1 | 3 (輸出3的初始設定為外部輸入) |
| 穩定輸出 | 輸出 1 可切換至穩定輸出（可透過設定選擇） | ||
| 類型 | 開路集電極 (可透過設定*4選擇 NPN/PNP )，最大 100 mA / 30 VDC，殘餘電壓 1.8 V 最大。 | ||
| 輸出方式 | 亮通/暗通可選（對於三輸出類型，輸出 1 至 3 將設定為相同的輸出模式） | ||
| 類比 輸出 |
電流輸出 | 4 至 20 mA，負載阻抗：300 Ω 或更小 | 未配備 |
| 電壓輸出 | 0～10V，輸出阻抗：100Ω以下 | ||
| 連接類型 | 電纜類型：ø4.5 mm，2 m 電纜， 豬尾型：帶 M12、5 針連接器的電纜 300 mm抗彎曲電纜 （最小彎曲半徑：固定時 > 6 x 電纜直徑，可移動時 > 2 x 電纜直徑） |
||
| 保護電路 | 反接保護、過流保護 | ||
| 等級 | 電源電壓 | 12 至 30 VDC，包括 10% 漣波 (pp) *5 *6 | 10 至 30 VDC，包括 10% 漣波 (pp) *6 |
| 電流消耗 | 60 mA 或更低*7 | ||
| 適用 法規 |
電磁相容性 (EMC) | EMC指令（2014/30/EU） | |
| RoHS | RoHS 指令 (2011/65/EU)、中國 RoHS（指令 32） | ||
| 安全 | FDA 法規（21 CFR 1040.10 和 1040.11 *8） | ||
| 適用標準 | EN 60947-5-2 / IEC 60825-1 | ||
| NRTL認證 | UL 認證組件接近開關，經美國和加拿大認證 | ||
| 環境 抵抗力 |
環境溫度/濕度 | −30 至 +50°C（無凍結）/ 35 至 85% RH（無凝結） | |
| 環境照度 | 陽光：4,000 lx 以下、螢光燈：3,000 lx 以下 | ||
| 抗震性 | 10 至 55 Hz，雙振幅 1.5 mm， | ||
| XY 和 Z 方向各 2 小時 | |||
| 抗衝擊性 | 500 m/ s²（約50 G），XY、Z方向各3次 | ||
| 防護等級 | IEC標準，IP67 | ||
| 預熱時間 | 環境溫度-10～+50℃：5分鐘以上 | ||
| 環境溫度-30～-10℃：10分鐘以上 | |||
| 材料 | 外殼：PC，前蓋：PMMA | ||
| 重量 | 有線型：88公克，豬尾巴型：48公克 | ||
| 附配件 | 安裝支架：BEF-WK-190，安裝螺絲（M3 × 20 mm） | ||
| *1 適用於黑紙（反射率為 6%）、灰紙（反射率為 18%）和白紙（反射率為 90%）。 *2 依據 FDA 雷射公告第 56 號的規定，該雷射在 IEC 608251:2014 標準中被歸類為 1 類。 *3 定義為最大檢測距離處中心強度的 1/e 2（13.5%）。當光點尺寸非預設值時，以及當偵測區域附近有高反射物體時，感測器可能會受到漏光的影響。 *4 預設狀態為 NPN。 *5 對於類比輸出，請使用 12.0VDC 或更高的電源才能正確輸出。 *6 如果環境溫度為 -10°C 或更低，請使用 24 至 30 VDC 的電源電壓。 *7 不含控制輸出負載電流。 *8 依據雷射公告第 56 號的偏差除外。 ● 出於產品改進的目的，規格如有更改，恕不另行通知。 |
|||

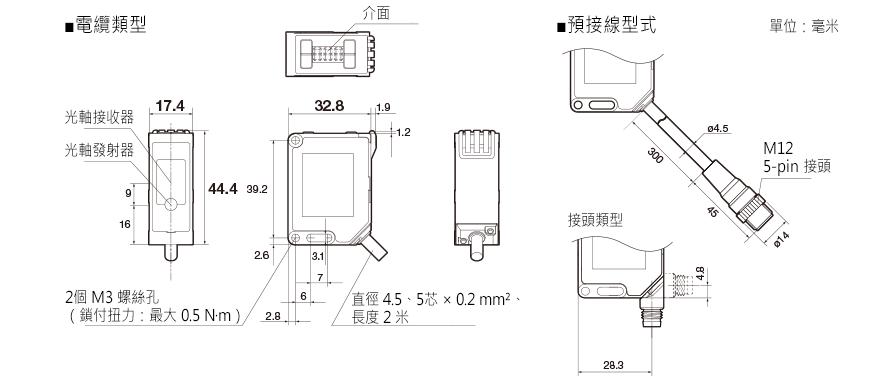

產品尺寸
■ 感測器
.png)

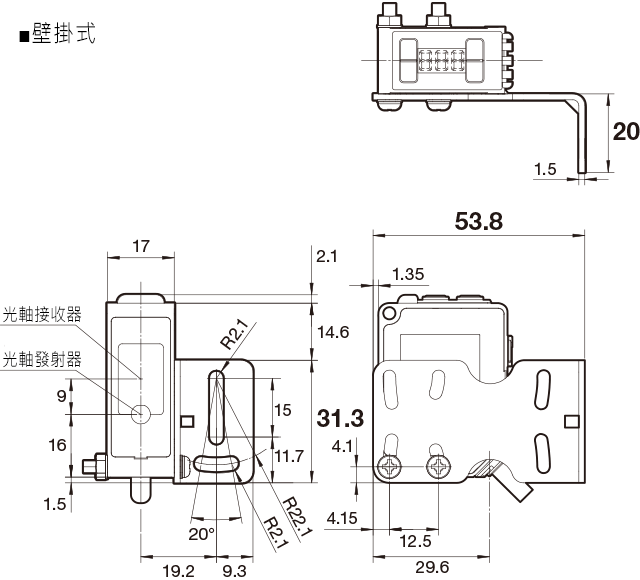

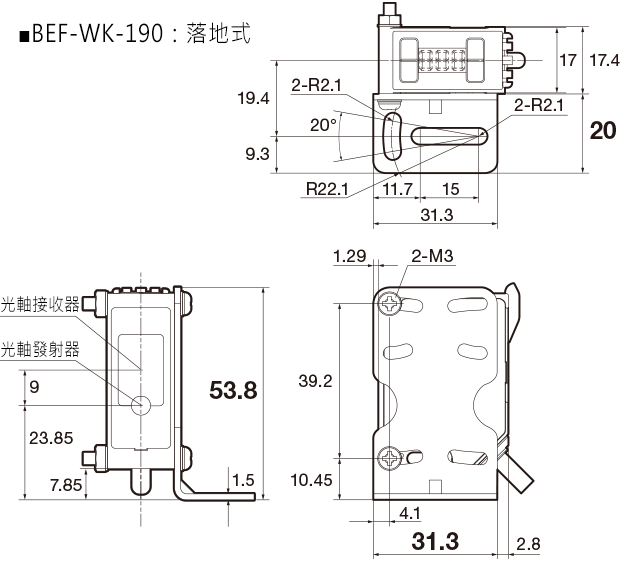

■ 安裝支架
.png)
.png)
