FASTUS - CD22 雷射位移計 - 力通

FASTUS - CD22 雷射位移計 - 力通

FASTUS - CD22 雷射位移計具備高精度與快速響應能力，適用於精密測量需求。採用 RS-485 通訊方式，支援高效數據傳輸，並具備簡易安裝機能，提升使用便利性。
－ ＋
加入詢價車
/
詳細介紹


產品下載

 CD22 目錄下載     CD22 目錄下載-日文

 CD22說明書                         CD22-485說明書

產品特點

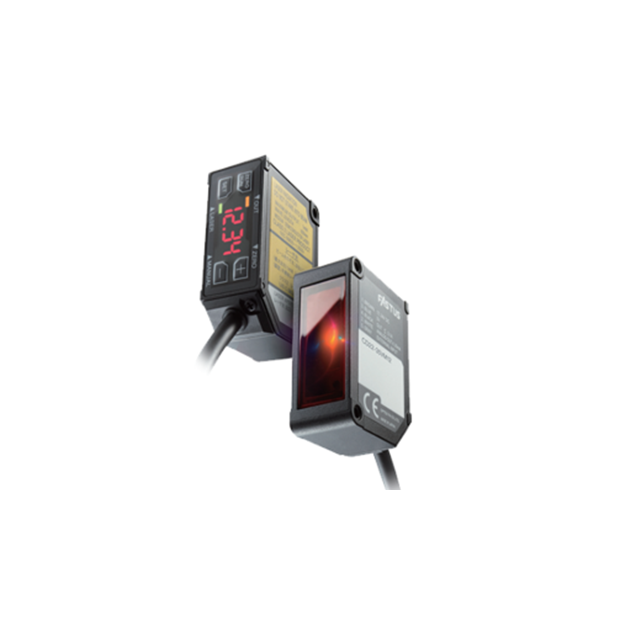

 CD22雷射位移計

  1. 高精度顯示：4位數顯，內建控制器。

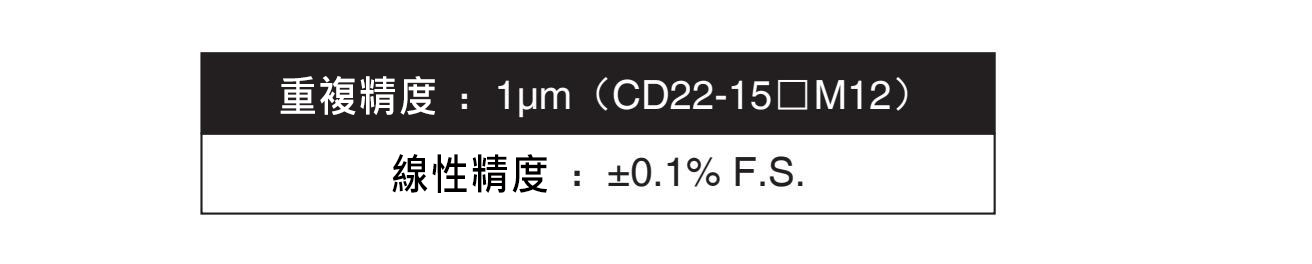

  2. 卓越性能：媲美高端設備，精度達 1µm（CD22-15） 。

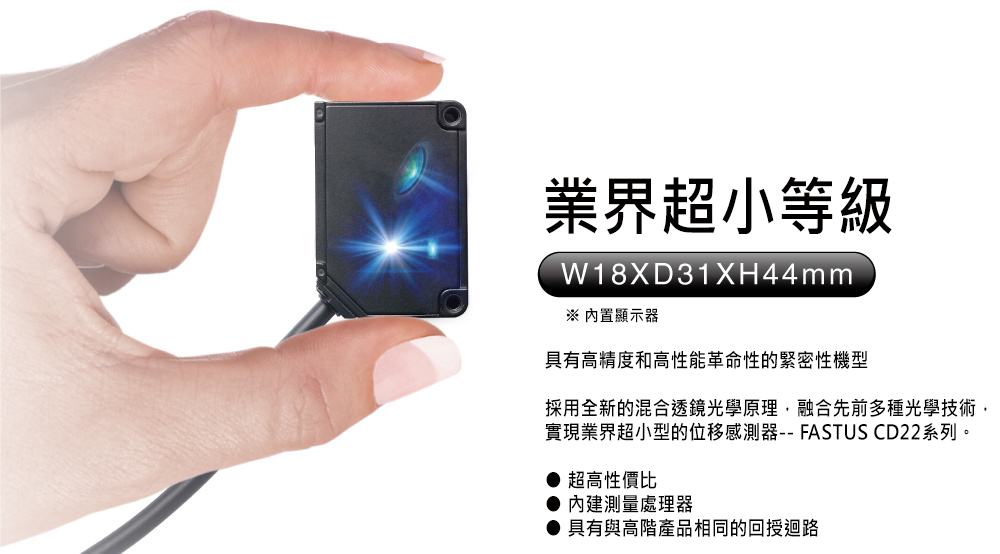

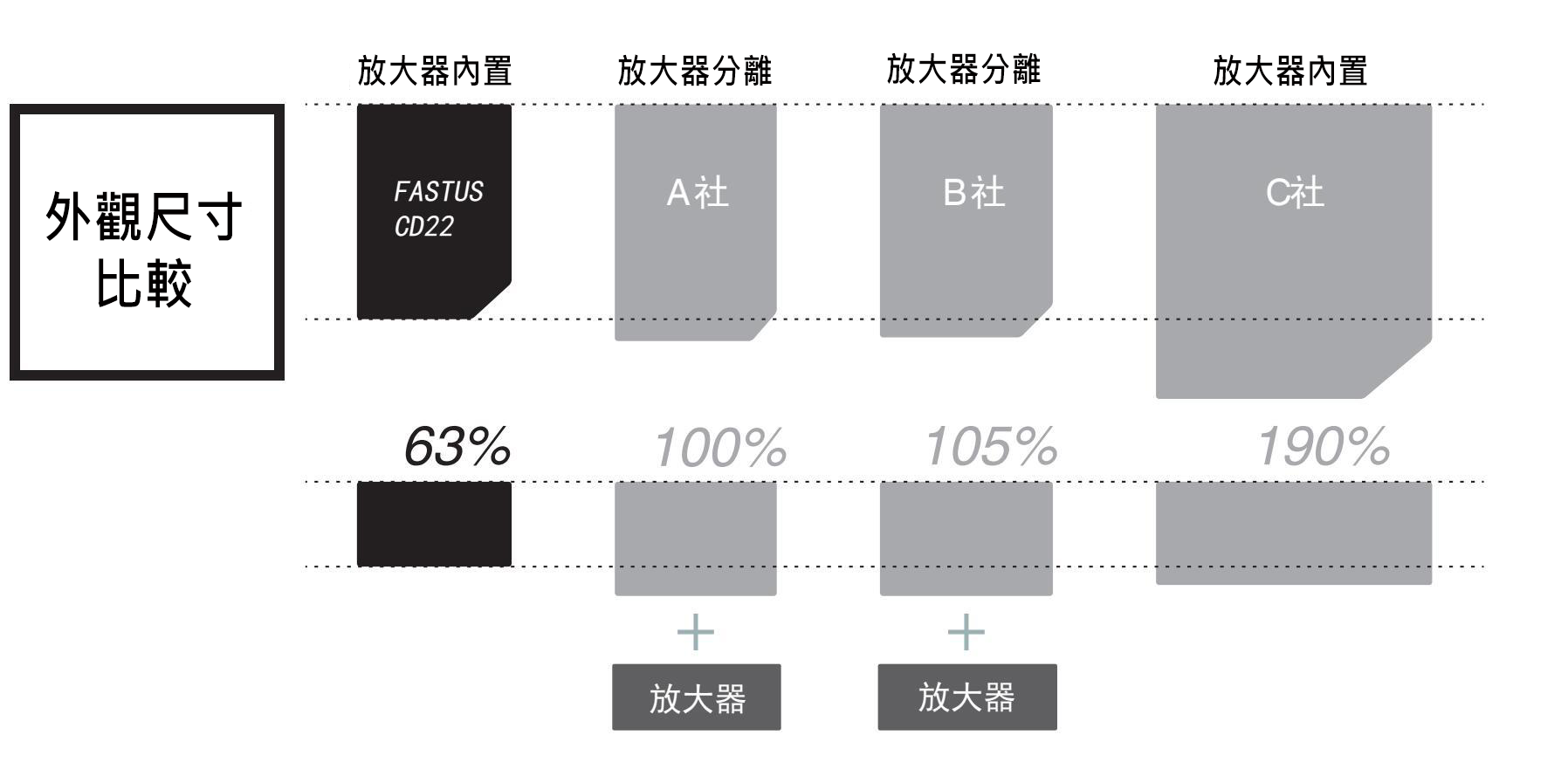

  3. 超小尺寸：革命性小型化設計，適應多種安裝環境。
  4. 多種輸出方式：支援開關量輸出、類比量（電流/電壓）輸出及 RS-485 通訊。





適應各種安裝環境

業界上體積超小、體重超
輕輕重量的壓鑄鋁外殼
有效抑制安裝位置的偏移及溫度導致對測量的誤差

直覺的顯示面板

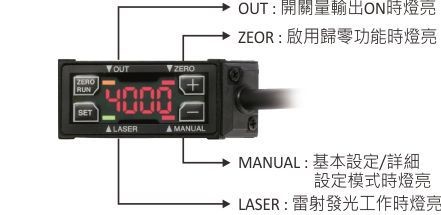

內建4位數顯的顯示面板
可參考顯示數值調整偵測距離
4個操作按鈕實現多功能的簡單設定



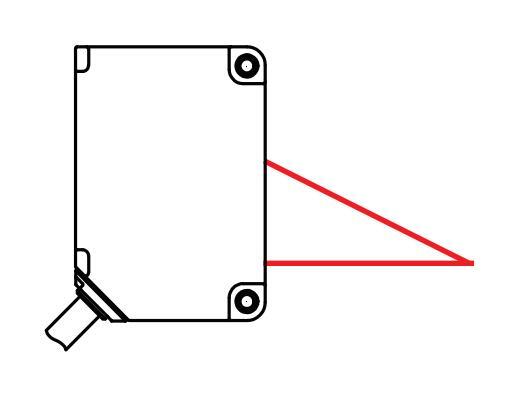

型號
種類 檢測範圍 重複精度 類比輸出
串行通信		 型號
漫反射型
 1µm 4~20mA CD22-15A/CD22-15AC/CD22-15AM12
0~10V CD22-15V/CD22-15VM12
RS-485 CD22-15-485/CD22-15-485C
CD22-15-485M12
6µm 4~20mA CD22-35A/CD22-35AC/CD22-35AM12
0~10V CD22-35V/CD22-35VM12
RS-485 CD22-35-485/CD22-35-485C
CD22-35-485M12
20µm 4~20mA CD22-100A2/CD22-100AC
CD22-100AM12/CD22-100AM122
0~10V CD22-100V2/CD22-100VM12
CD22-100VM122
RS-485 CD22-100-485C/CD22-100-485M12
CD22-100-485M122/CD22-100-485-F04

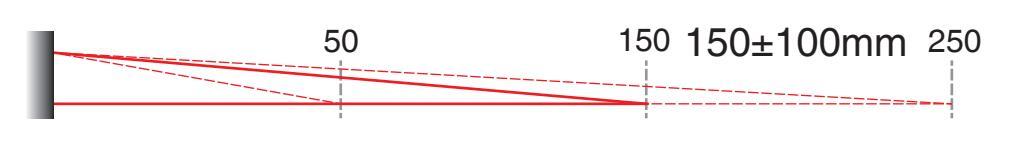

60µm 4~20mA CD22-150AM122
0~10V CD22-150VM122
RS-485 CD22-150-485-F05

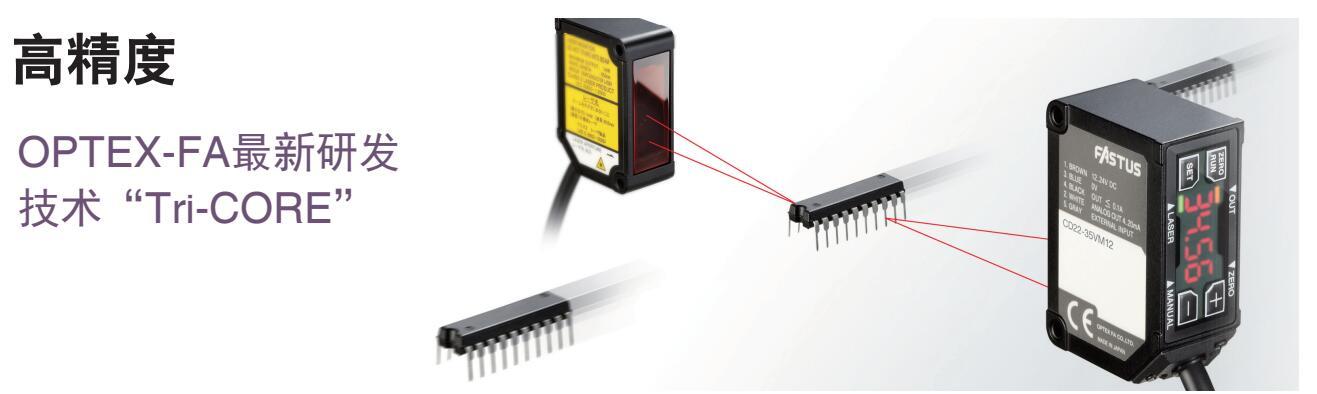

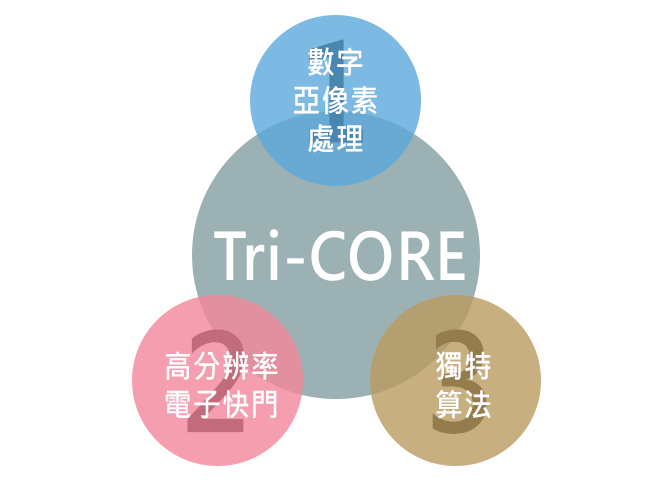

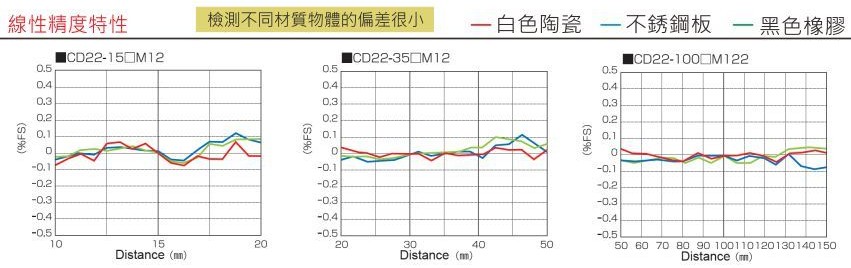

Tri-CORE:Triple Compensation and Optimization Reliable Engine
對受光波形進行三重補償及最優化處理，以實現高精度穩定測量。

採樣週期自動調整功能

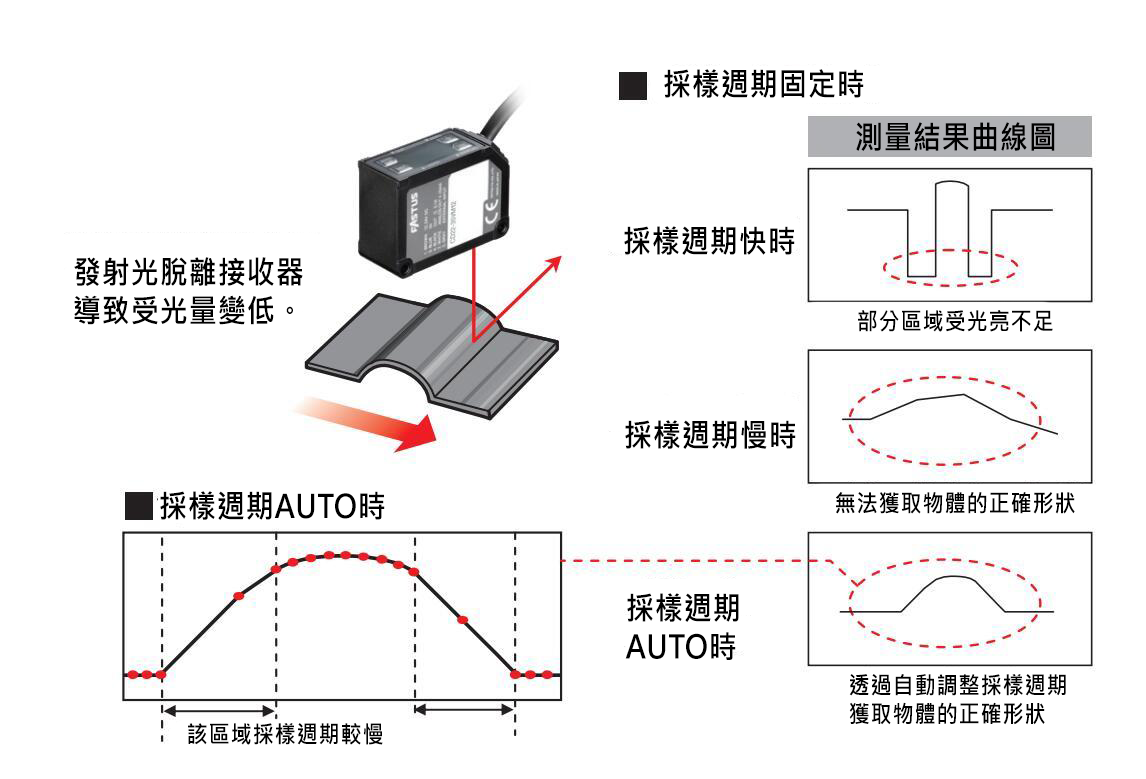

CD22系列增加了受光量回授迴路，「採樣週期」參數設定為「AUTO」後，當受光量比較少時採樣週期自動調整到最佳值。因此，反光率低的黑色物體和反光率高的金屬體均可穩定檢測。

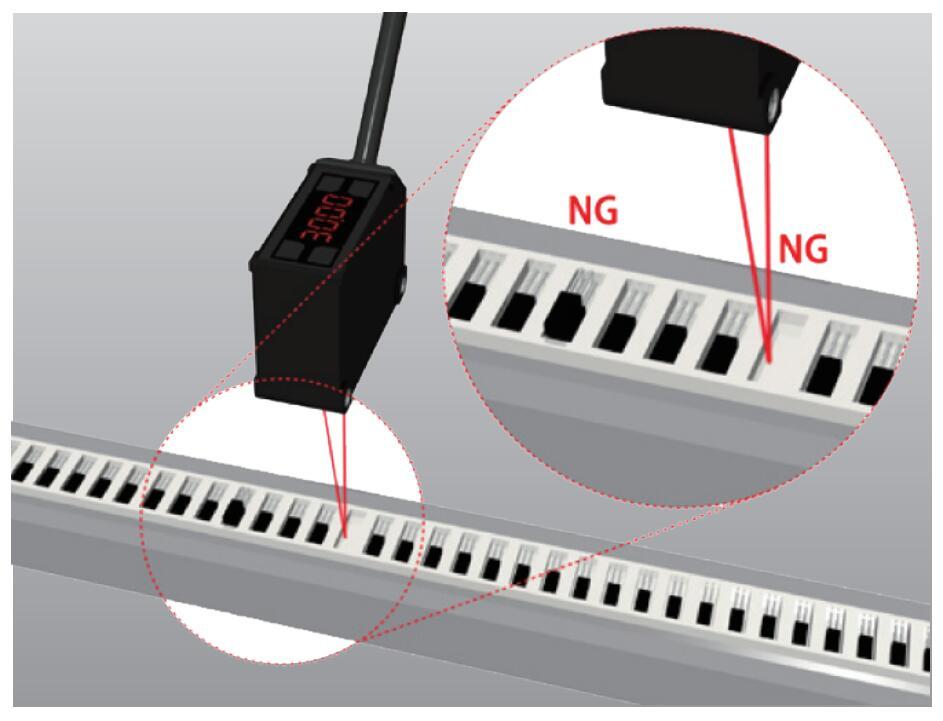

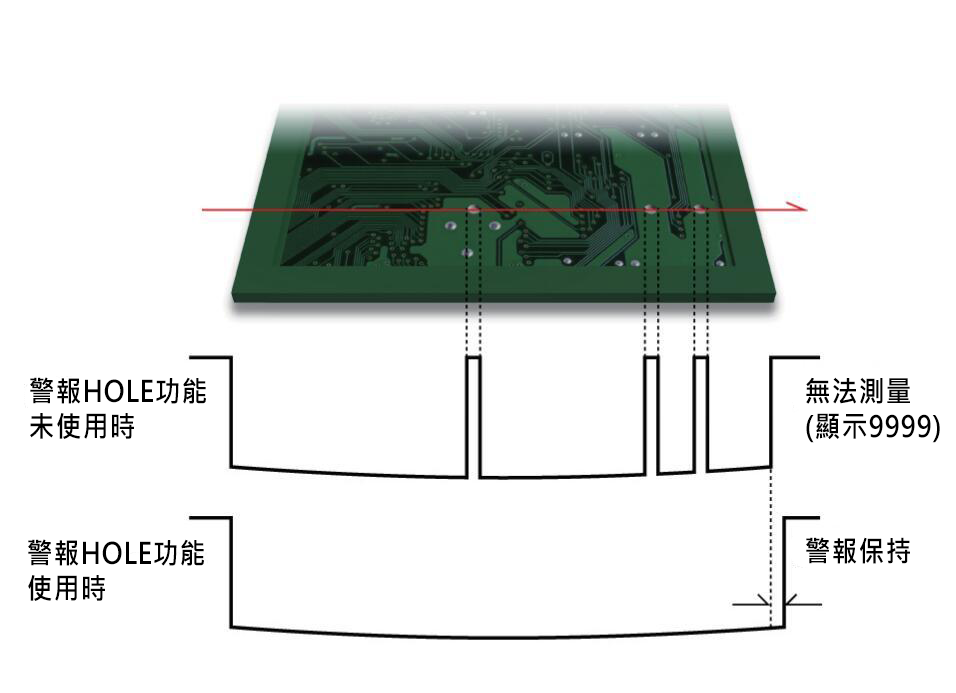

偵測異常警報HOLD功能
當偵測到物體表面上的小孔而超出有效偵測距離時，CD22保持輸出測量值一段時間（在「hdct」異常警報時HOLD計時參數設定該時間段）之後再輸出警報。偵測細孔不需要警報、只有無物體時才需要警報時設定此功能。

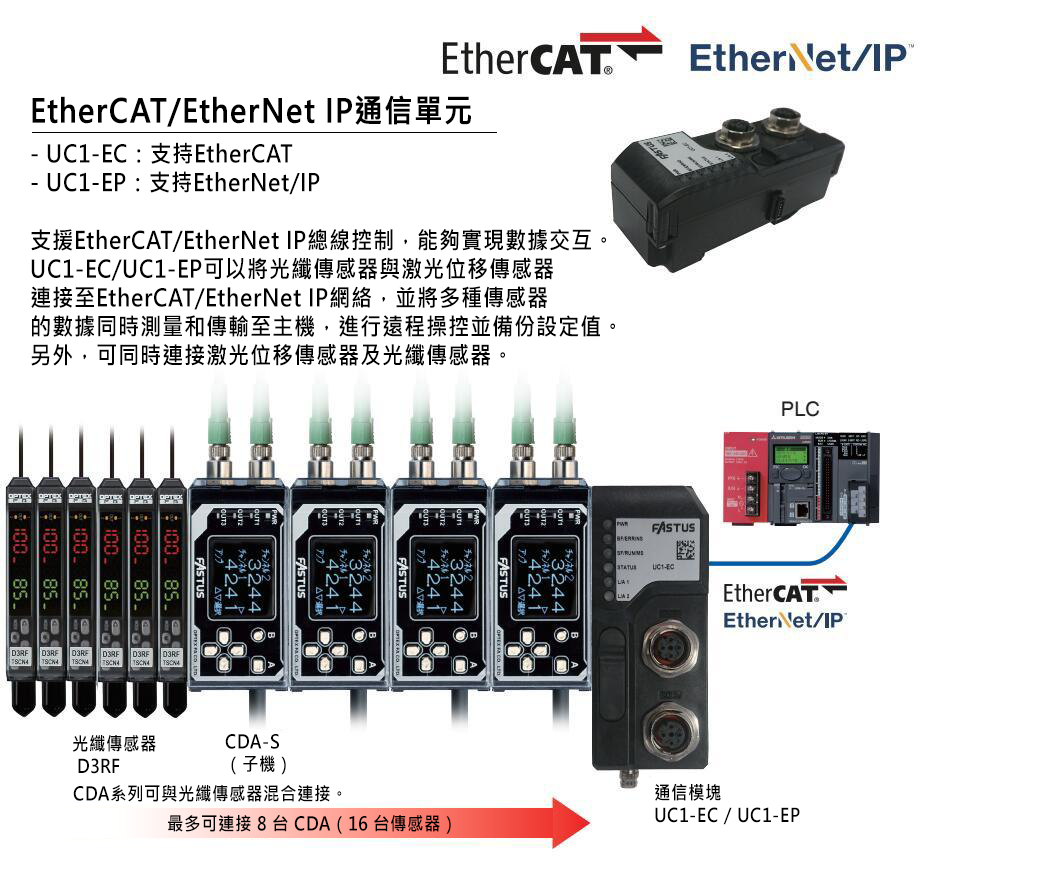

開放型通訊網路模組單元(CC-Link /EtherCAT/EtherNet IP)

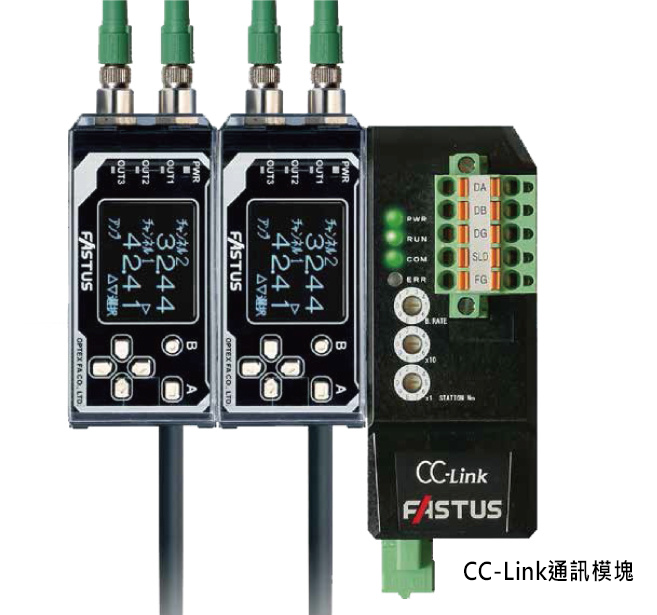

CC-Link連接
(支援感測器:CD22系列/TD1系列)
支援CC-Link，實現[感測器資訊的可視化]。
透過將CDA系列與通訊單元UC1系列連接，可與CC-Link網路連接。
方便監控測量值和遠端監控CD22系列/TD1系列。
另外，支援三菱電機iQ Sensor Solution(iQSS)，
透過GX Works2實現對感測器的批次管理更加簡單。
系統構成

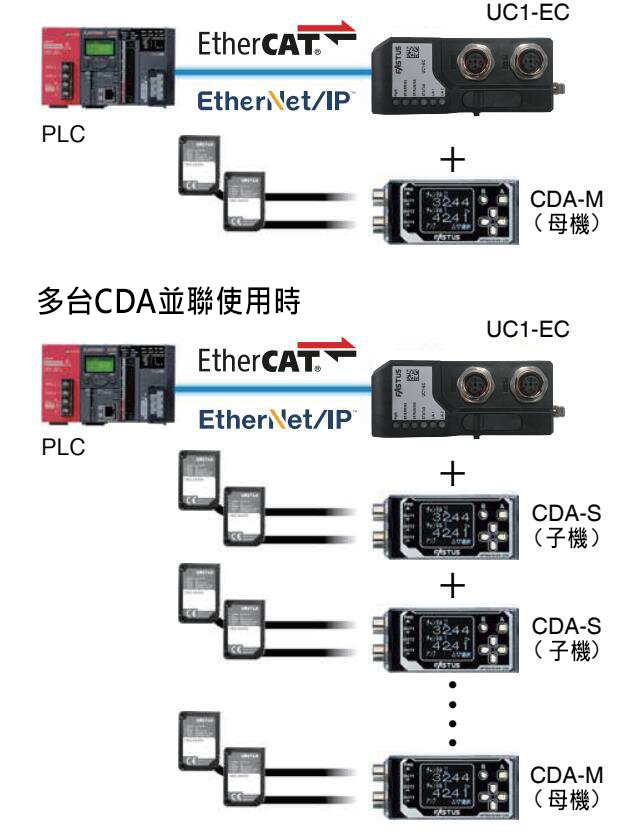

CD22僅連接CDA

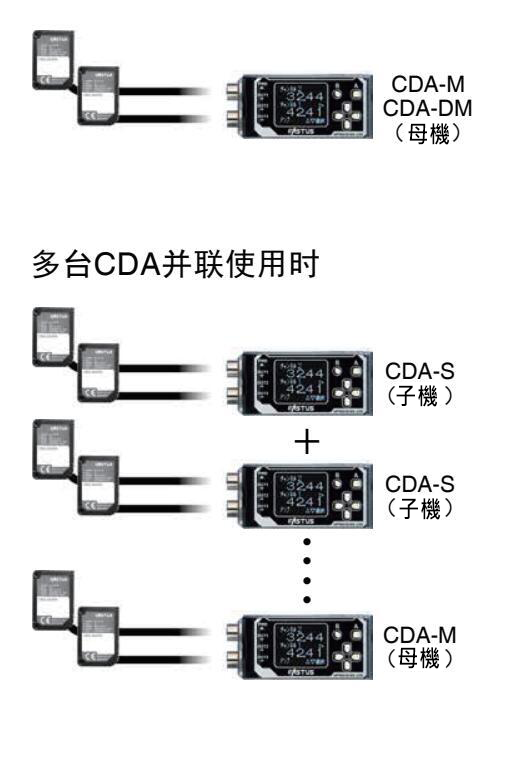

僅連接1台CDA使用時


CD22連接CDA+UC1
僅連接1台CDA使用時

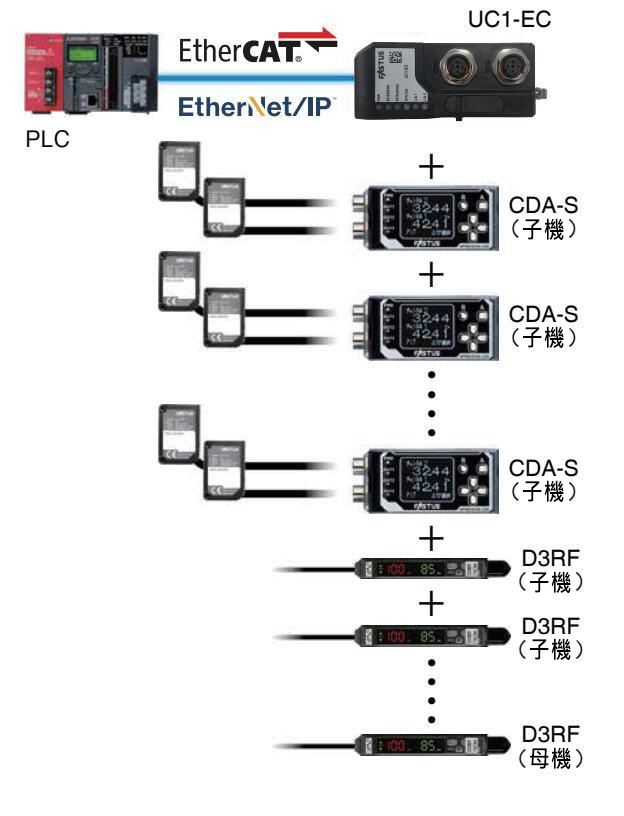

CD22連接CDA+UC1+D3RF


CD22應用

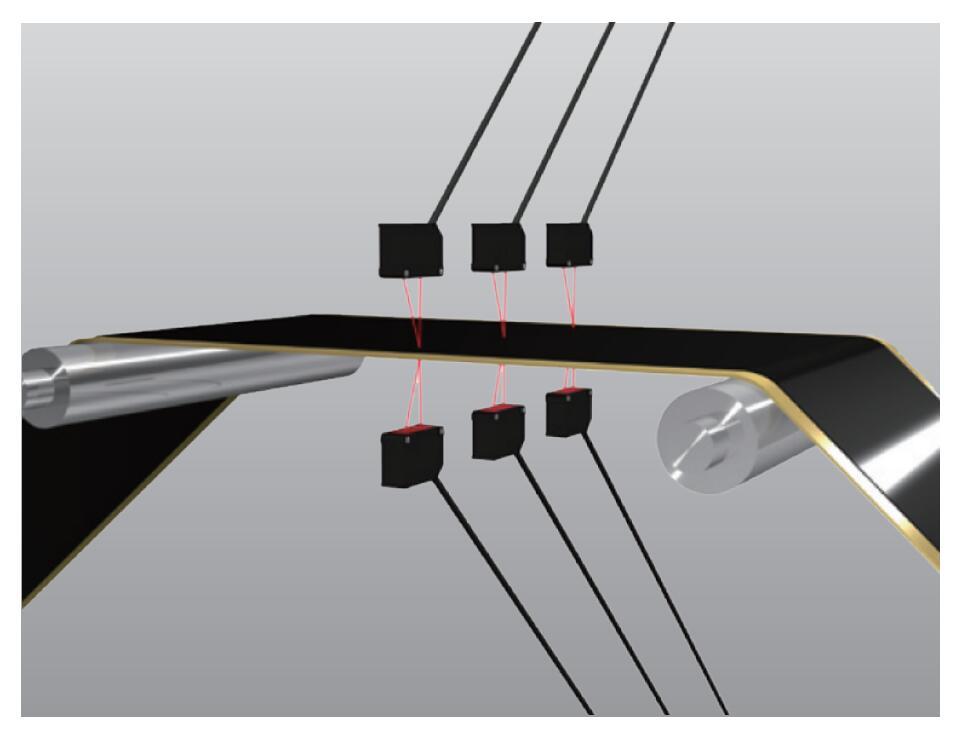

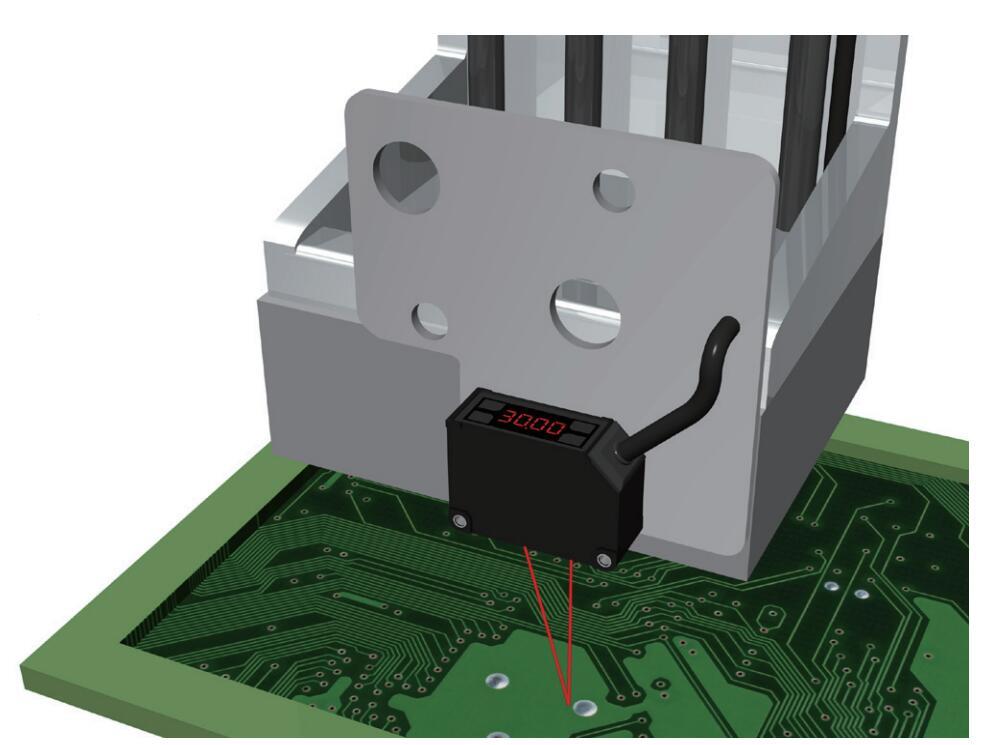

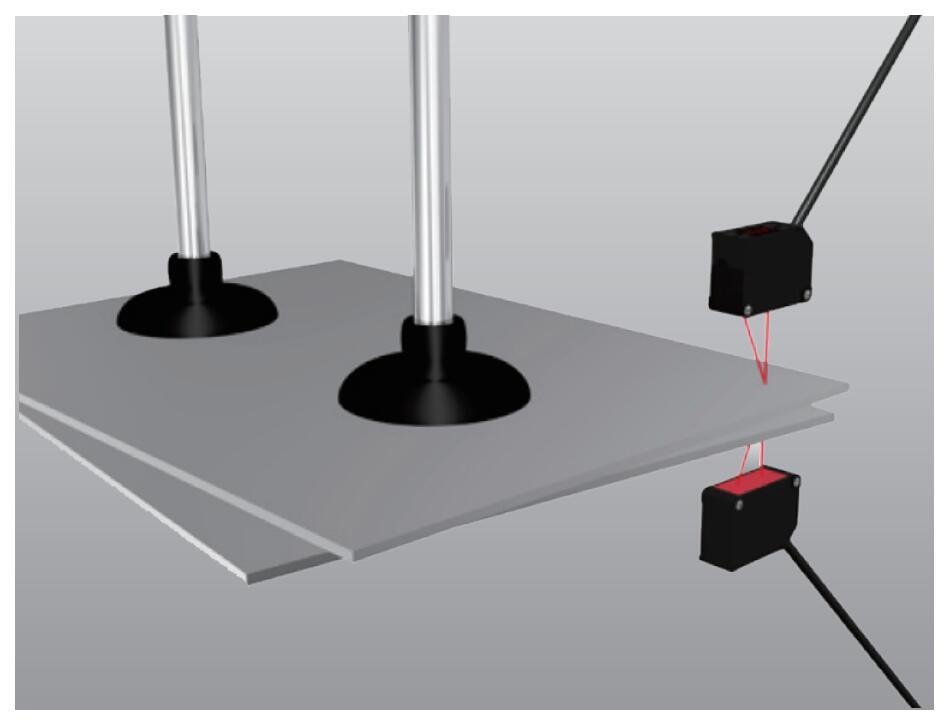

電子部件的有無凸起的檢測 板材的厚度檢測

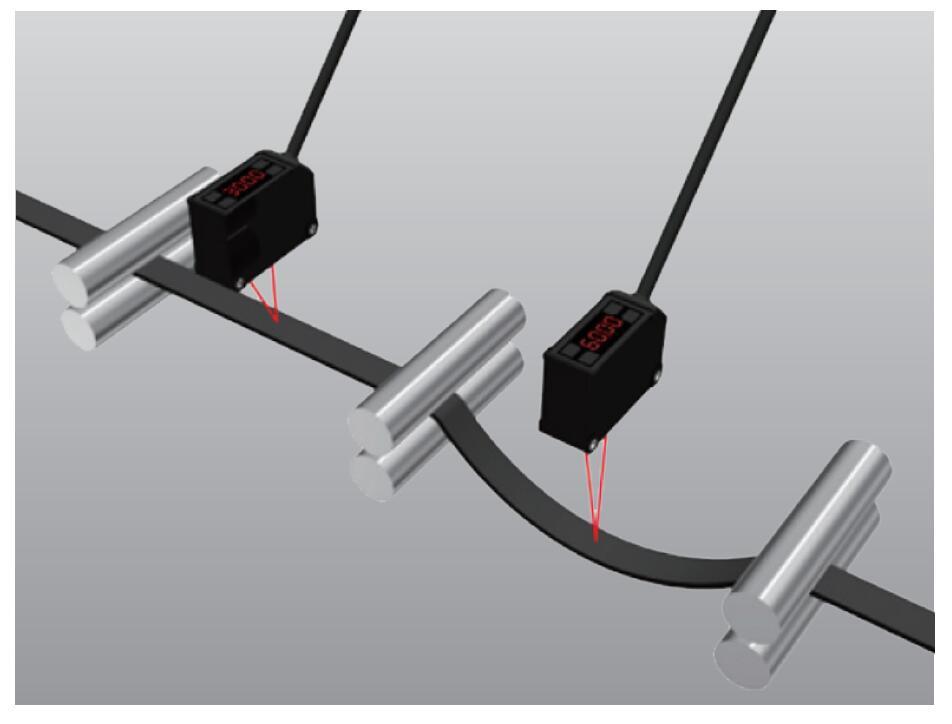

檢測橡膠帶的拉緊下垂程度 電池電極的厚度檢測

產品規格

型    號 類比電流輸出型 CD22-15AM12 CD22-35AM12 CD22-100AM12
類比電壓輸出型 CD22-15VM12 CD22-35VM12 CD22-100VM12

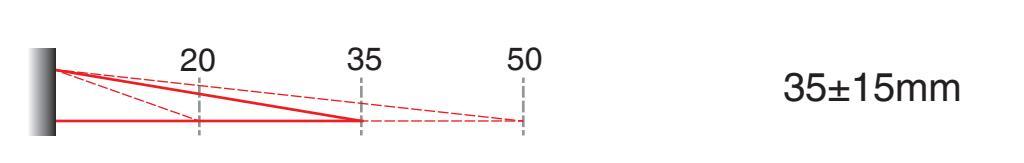

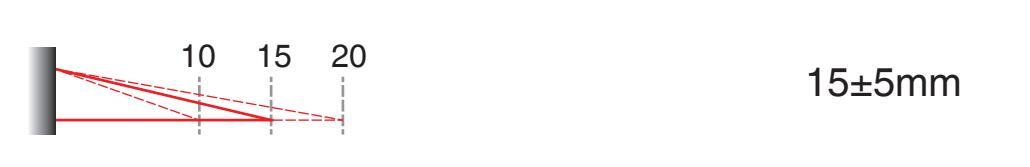

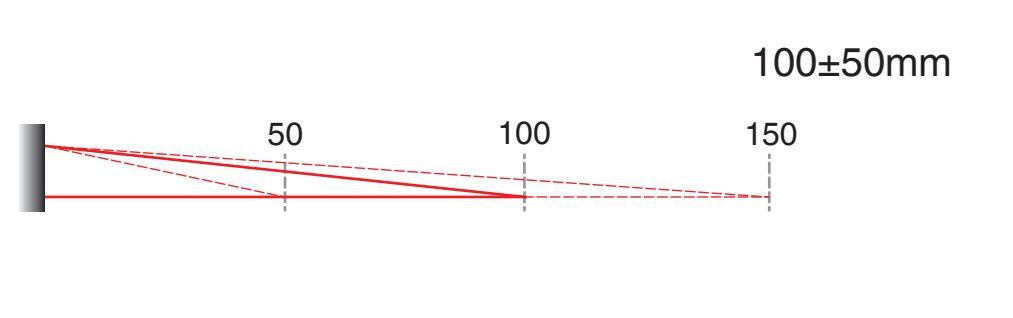

檢測距離(中心位置) 15mm 35mm 100mm
檢測範圍 ±5mm ±15mm ±50mm
滿量程( F . S . ) 10mm 30mm 100mm
光源 介質 ‧ 波長 紅色半導體雷射    波長：655nm
最大輸出功率 390 μW 1 mW
雷射等級 IEC/JIS Class1 Class2 ※4
FDA CLASS II
光點大小 ※1 0.5 x 0.7mm 0.45 x 0.8mm 0.6 x 0.7mm
線性精度 ±0.1% F.S.
分辨率 ※2 1μm 6μm 20μm
取樣週期 500μs/1000μs/2000μs/4000μs/AUTO
溫度漂移特性(參考值) ±0.02% / °C F.S. ±0.05% / °C F.S.
指示燈 雷射工作指示燈(綠色) / 歸零設置指示燈(紅色)
開光量輸出指示燈(橙色) / 模式指示燈(紅色)
外部輸入功能 雷射關閉、遠程教導、取樣保持、單脈衝觸發、歸零等
類比輸出 類比電流型 輸出4~20mA, 容許負載電阻300Ω以下
類比電壓型 輸出0~10V, 輸出阻抗100Ω
開關量輸出 集電極開路輸出(NPN/PNP可切換) Max 100mA/DC30V  殘留電壓1.8V
電源電壓 類比電流/-485通信型：DC12~24V±10%；類比電壓型：DC18~24V±10%
消耗電流 ※3 700mA 以下
接插式連接口 M12  5引腳的連接口(帶3m長的電纜線)
保護電路 反向連接保護、過電流保護
環境參數 保護等級 IP67  (包括電纜連接口)
使用環境溫度/濕度 -10~50°C / 35~85% RH (無結冰/結露)
環境照度 太陽光：20,000 lx以下 / 白熾燈：3,000 lx以下
耐振動性 10~55Hz雙振幅1.5mm、X,Y,Z 各方向2個小時
耐衝擊性 500m/s2 (約50G)  X,Y,Z 各方向3次
材    質 外殼:壓鑄鋁/不銹鋼SUS316 鏡頭板:PPSU 顯示板:PET 電纜線:耐油PVC
重    量 約60g  (包含電纜線)

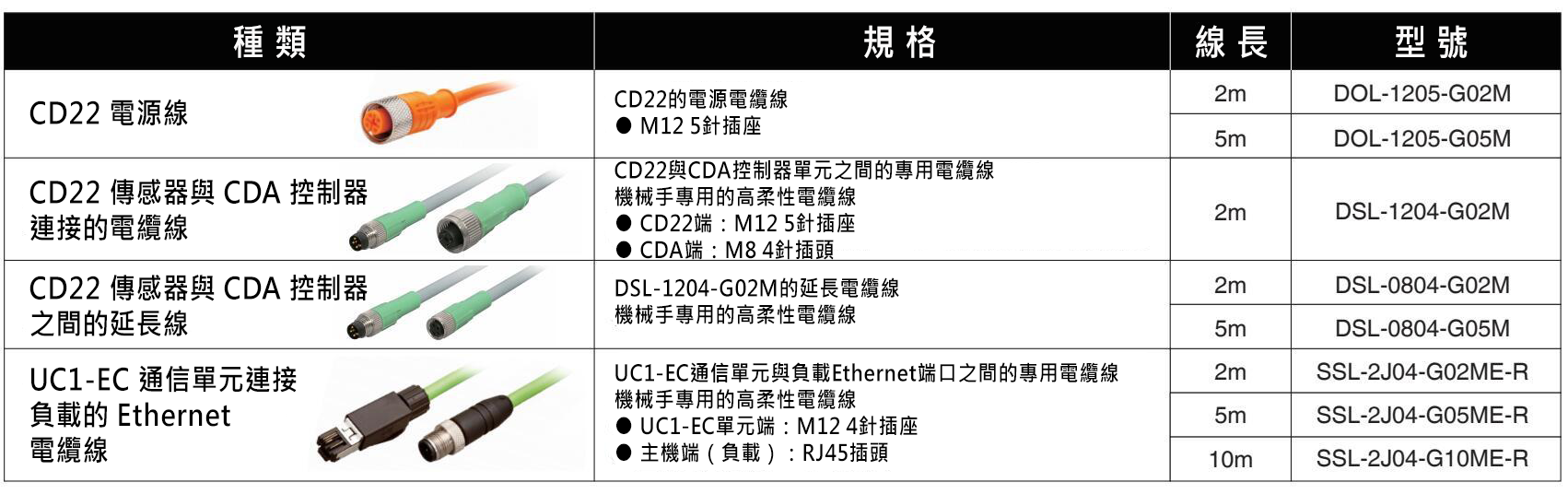

配件
