產品特點

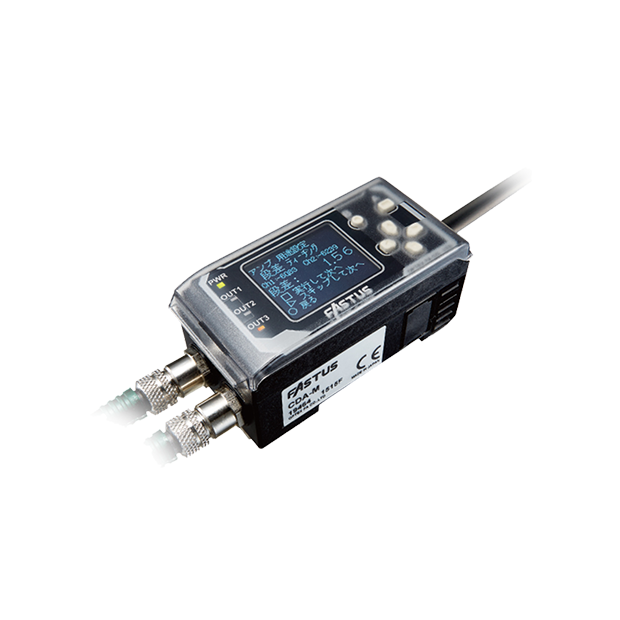

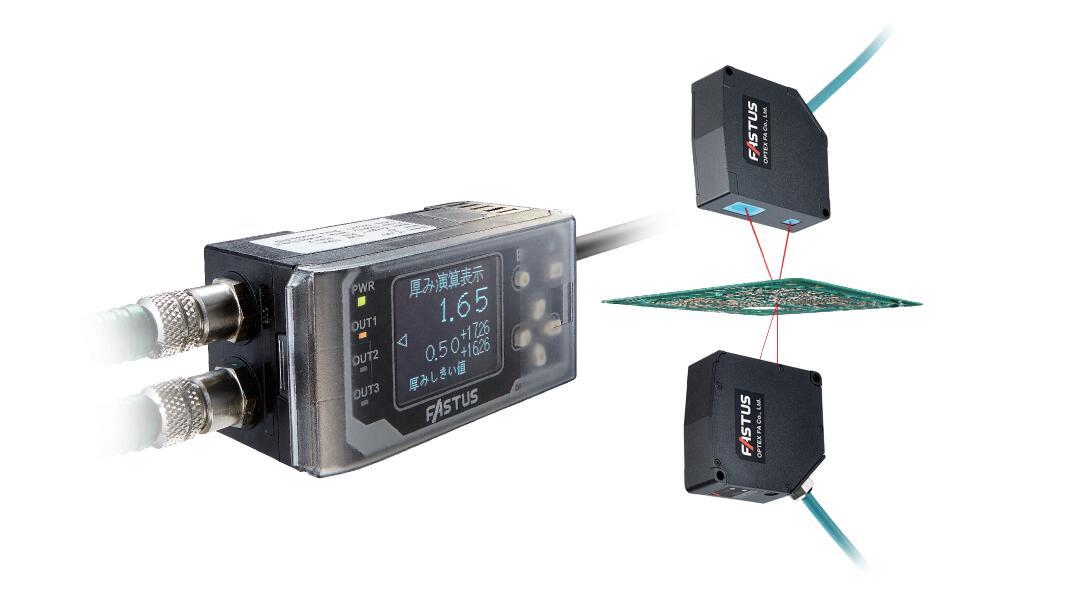

CDA 系列 雷射位移感測器控制單元｜CDA-DM2｜CDA-DM2-F03｜CDA-M｜CDA-S｜CDA-S-F04｜CDA-M-F02
- 多通道輸出：類比與開關量輸出，最多可連接 2 台感測器。
- EL顯示器：高視認性有機 EL，清楚顯示設定與測量值。
- 演算功能：支援厚度、段差、外徑測量等應用演算。
- 語言介面：提供日文與英文雙語顯示，操作簡單。
- 高解析度：CDA-M-F02 專用 CDX 系列，解析度大幅提升。
- 通訊支援：可透過 UC1 系列連接 CC-Link，實現感測器資訊可視化。
- 系統擴展：支援多台 CDA 並聯使用，滿足多樣化應用需求。

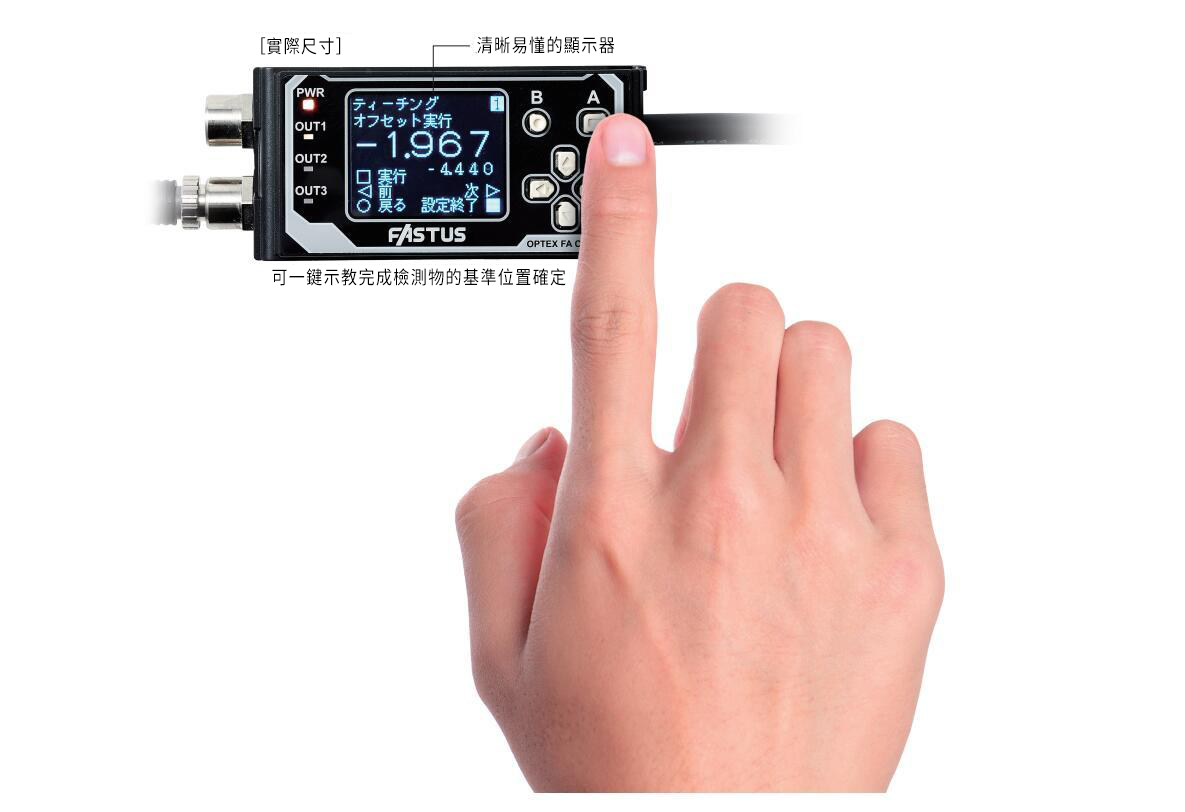

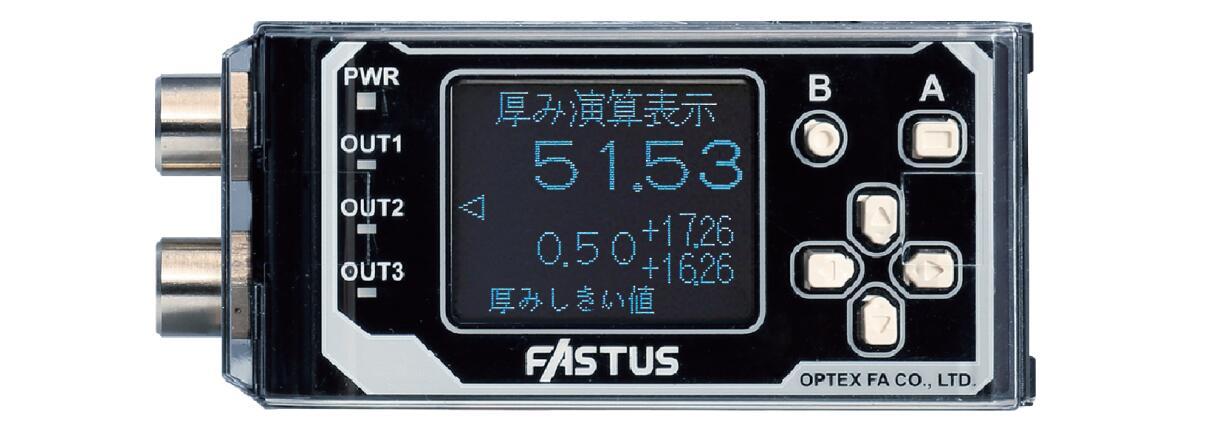

搭載EL顯示器
CDA系列搭載視認性較高的有機EL顯示器，能夠清楚顯示設定項目和測量值。可顯示日文·英文兩種語言。

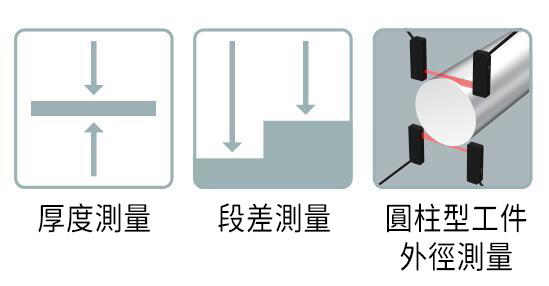

配置演算功能
CDA系列可同時連接2台雷射位移感測器，實現厚度測量·段差測量、工件外徑測量等應用演算。
透過內建的運算式功能，輕鬆進行各種演算功能的設定，操作極為簡單。
配置多通道的類比量、開關量輸出
CDA系列配置多通道的類比量、開關量輸出的多種機型可選，滿足各式各樣的應用要求。※1 NPN/PNP輸出型式可切換。
| 型號 | 類型 | 開關量輸出 | 類比輸出 | 外部輸入 | 高解析度機型 | |
| 電壓0～10V | 電流4～20mA | |||||
| CDA-M | 母機 | 3CH | — — | 1CH | 2CH | — — |
| CDA-M-F02 | 母機 | 3CH | — — | 1CH | 2CH | 專用配置CDX產品 |
| CDA-DM2 | 母機 | 2CH | 2CH（電流/電壓可切換） | 1CH | — — | |
| CDA-DM2-F03 | 母機 | 2CH | — — | 1CH | — — | |
| CDA-S | 子機 | 3CH | — — | 1CH | 2CH | — — |
| CDA-S-F04 | 子機 | 3CH | — — | 2CH | — — | |
高解析度機型CDA-M-F02(CDX系列專用)
相對於標準產品(CDA-M/CDA-DM2)，高解析度機型(CDA-M-F02)的類比量輸出的解析度有所提高，以符合位移感測器CDX系列本體的解析度。CDA-M-F02類比量訊號輸出的解析度如下：
| CDX機型 | 滿量程FS[mm] | CDA-M/CDA-DM2 | CDA-M-F02 | ||
| 刻度數 | 分辨率[µm] | 刻度數 | 分辨率[µm] | ||
| CDX-L(W)15A | 2 | 2,000 | 1 | 8,000 | 0.25 |
| CDX-(W)30A | 10 | 10,000 | 1 | 40,000 | 0.25 |
| CDX-(W)85A | 40 | 4,000 | 10 | 50,000 | 0.8 |
| CDX-(W)150A | 80 | 8,000 | 10 | 50,000 | 1.6 |
○ 上表中的分辨率指的是CDA-M-F02內部DA轉換器的分辨率，當CDX的平均採樣次數設定值過小導致CDX的分辨率(重複精度)下降時，CDA-M-F02輸出的模擬量信號的分辨率也會隨之下降。

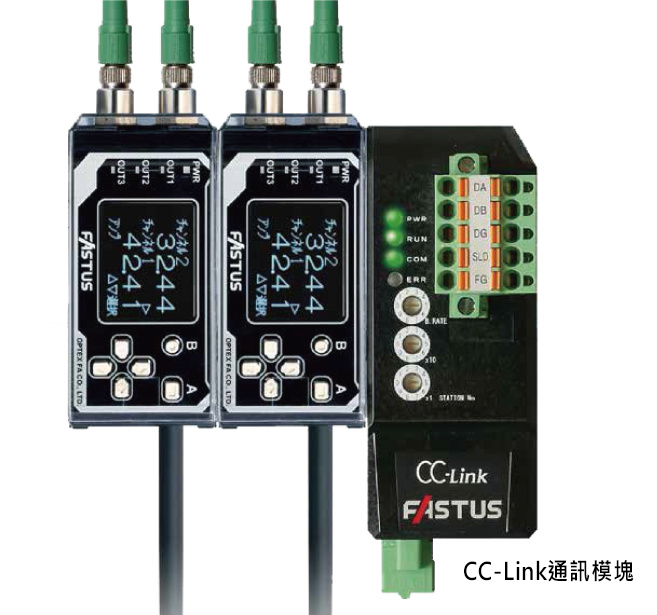

CC-Link連接
(支援感測器:CD22系列/TD1系列)
支援CC-Link，實現[感測器資訊的可視化]。

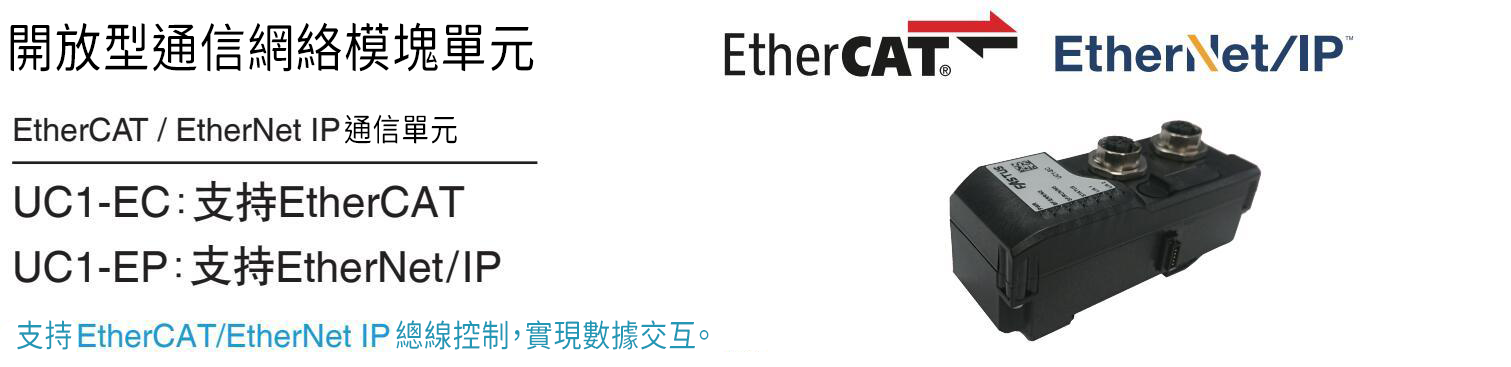

透過將CDA系列與通訊單元UC1系列連接，可與CC-Link網路連接。
方便監控測量值和遠端監控CD22系列/TD1系列。
另外，支援三菱電機iQ Sensor Solution(iQSS)，
透過GX Works2實現對感測器的批次管理更加簡單。
.jpg)
(支援感測器:CD22系列/TD1系列)
支援CC-Link，實現[感測器資訊的可視化]。
透過將CDA系列與通訊單元UC1系列連接，可與CC-Link網路連接。
方便監控測量值和遠端監控CD22系列/TD1系列。
另外，支援三菱電機iQ Sensor Solution(iQSS)，
透過GX Works2實現對感測器的批次管理更加簡單。

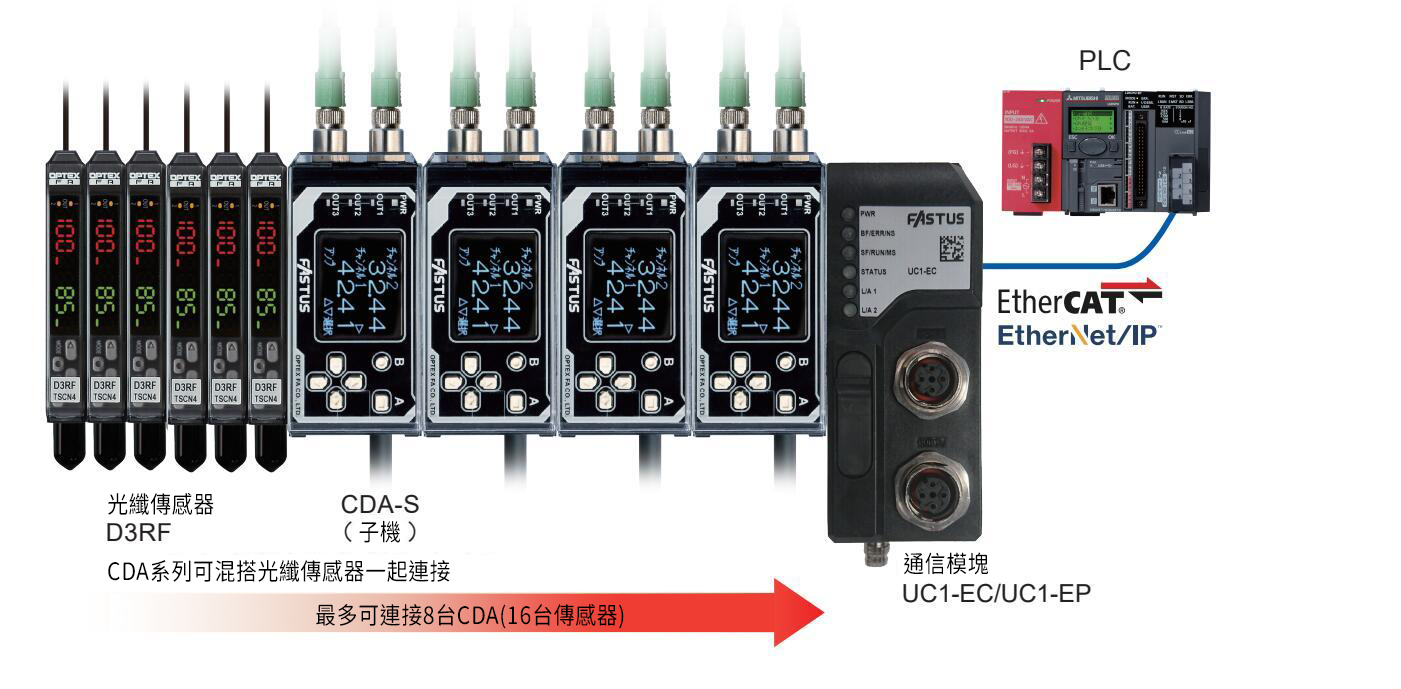

系統構成

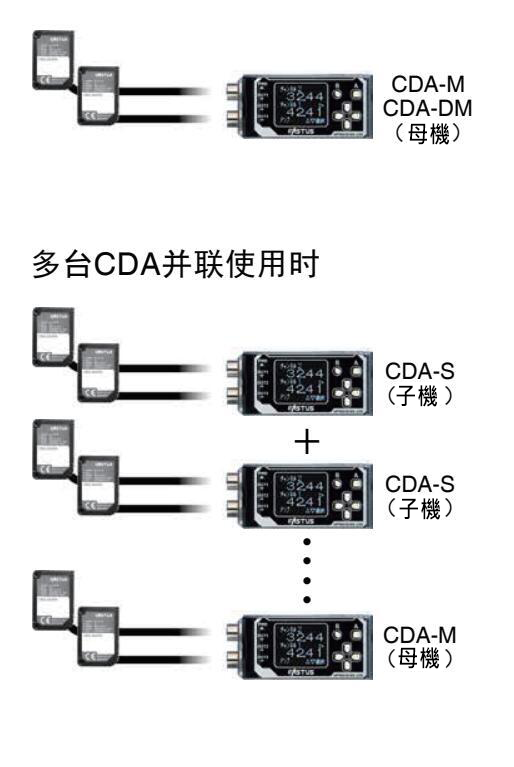

CD22僅連接CDA
僅連接1台CDA使用時
CD22僅連接CDA
僅連接1台CDA使用時

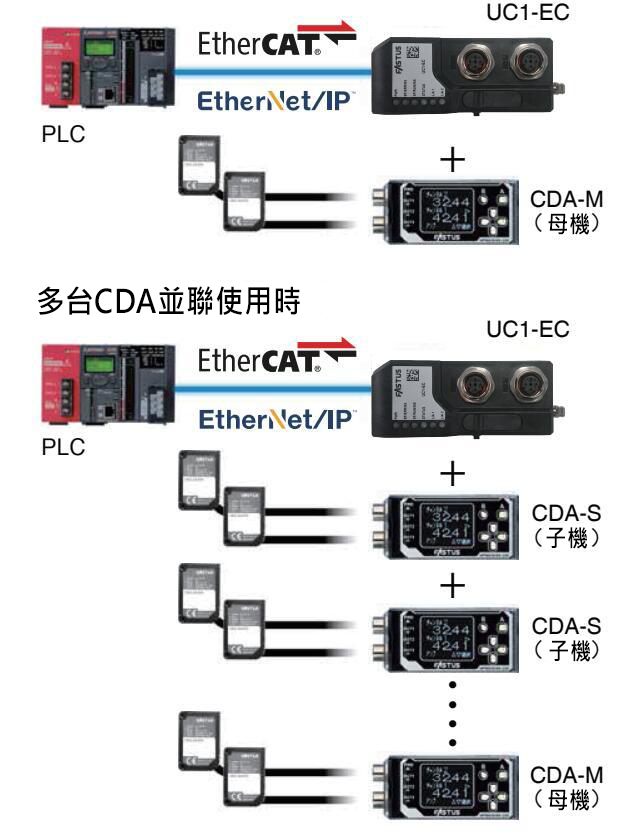

CD22連接CDA+UC1
僅連接1台CDA使用時

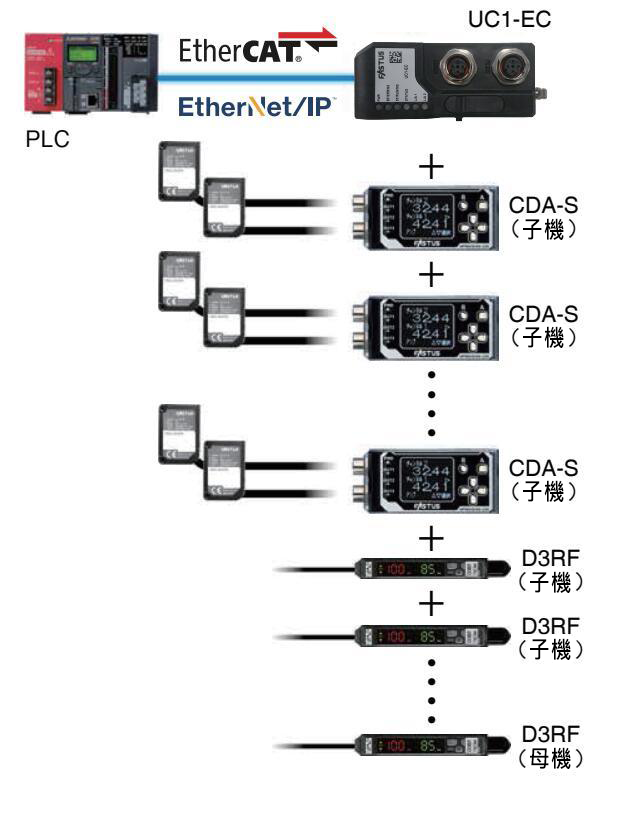

CD22連接CDA+UC1+D3RF
產品規格
| 類型 | 2CH類比輸出+1CH外部輸入型 | 1CH類比輸出+2CH外部輸入型 | ||||
| 型號 | CDA-DM2(母機) | CDA-DM2-F03(母機) | CDA-M(母機) | CDA-S(子機) | CDA-S-F04(子機) | |
| Ether CAT/EtherNet IP通訊※1 | 支援 | |||||
| CC-Link通訊※2 | 支援 | |||||
| 連接感測器 | 支援感測器類型 | CDX系列、CD 22-□□-458機種、TD1系列 | ||||
| 連接台數 | Max.2台 | |||||
| 連接方式 | CDA端：M8 4針連接器 | |||||
| 電源額定值 | 電源電壓 | DC12~24V±10% | DC12~24V±10% | 由CD A母機或UC 1系列提供※3 | ||
| 消耗電流 | 120mA以下(DC12V時) | 100mA以下(DC12V時) | ||||
| 表示 | 點陣顯示器 | 有機EL顯示器128ｘ96像素 | ||||
| 指示燈 | 電源指示燈：綠色輸出指示燈：橙 | 電源指示燈：紅/綠色輸出1~3指示燈：橘色 | ||||
| 類比輸出※4 | 2CH輸出類比電流/電壓可切換電流：4~20mA/FS(負載阻抗300Ω以下)電壓：0~10V/FS(輸出阻抗100Ω) | —— | 1CH輸出電流：4~20mA/FS(負載阻抗300Ω以下) | —— | ||
| 開關量輸出 | 集極開路(NPN/PNP功能內切換)2CH輸出Max100mA/DC30V 殘留電壓：1.8V以下 | 集極開路(NPN/PNP功能內切換)3CH輸出Max100mA/DC30V 殘留電壓：1.8V以下 | ||||
| 外部輸入 | 1CH(對CH1，CH2兩頻道有效) | 2CH | ||||
| 耐環境性 | 使用環境溫度/濕度 | -20~+50℃/35~85%RH(無結露·結冰) | ||||
| 儲存環境溫度/濕度 | -20~+60C/35~85%RH(無結露·結冰) | |||||
| 抗震動 | 10~55Hz雙振幅1.5mm X,Y,Z各方向2小時 | |||||
| 耐撞擊 | 約50G(500m/s) X,Y,Z各方向3次 | |||||
| 保護電路 | 反接保護 | |||||
| 防護等級 | IEC規格IP50 | |||||
| 材質/品質 | 聚碳酸酯(PC)/170g | |||||
| ※1 實現EtherCAT/EtherNet IP通信，需連接UC1-EC/UC1-EP通訊單元。 CDX系列不支援EtherCAT/EtherNet IP通訊。 ※2 實現CC-Link通信，需要連接UC1-CL1通信單元。 CDX系列不支援CC-Link通訊。 ※3 請將CDA-S的電源線(棕、藍)連接至DC12～24V電源上，作為位移感測器的電源電壓。 ※4 CDX系列連接CDA模組時類比量輸出的解析度比CDX本體的解析度低，詳情請參考E-4[高解析度機型CDA-M-F02]內容，請留意。 |
||||||
高解析度機型CDA-M-F02(CDX系列專用)
| 型號 | CDA-M-F02 | |
| 連接感測器(CDX系列) | 連接台數 | Max.2台 |
| 連接方式 | CDA端：M8 4針連接器 | |
| 電源額定值 | 電源電壓 | DC12~24V±10% |
| 消耗電流 | 100mA以下(12V時) | |
| 表示 | 點陣顯示器 | 有機EL顯示器128x96像素 |
| 指示燈 | 電源指示燈：紅/綠色輸出1~3指示燈：橘色 | |
| 類比電流輸出 | 電流：4~20mA/FS 負載阻抗300Ω以下 | |
| 開關量輸出 | 集極開路(NPN/PNP功能內切換) 3CH輸出Max100mA/DC30V 殘留電壓：1.8V以下 | |
| 外部輸入 | 2CH | |
| 連接方式 | 電纜式：2m電纜線φ5.8mm | |
| 耐環境性 | 使用環境溫度/濕度 | -20~+50C/35~85%RH(無結露·結冰) |
| 儲存環境溫度/濕度 | -20~+60℃/35~85%RH(無結露·結冰) | |
| 抗震動 | 10~55Hz雙振幅1.5mm X, Y, Z各方向2小時 | |
| 耐撞擊 | 約50G(500m/s²) X,Y,Z各方向3次 | |
| 保護電路 | 反接保護 | |
| 防護等級 | IEC規格IP50 | |
| 材質 | 聚碳酸酯(PC) | |
| 品質 | 170g | |
| ○ CDX系列連接CDA模組時，無法進行EtherCAT/EtherNet IP/CC-Link通訊。 ○ CDX系列連接CDA模組時，無法透過CDA模組來設定·更改CDX系列本體內的設定值。詳情請參考CDX系列的操作說明書資料。 ○ CDA模組可使用·設定的開關量輸出:僅CDX系列的CH1。 ○ CDX系列長距離機型CDX-(W)85A/-(W)150A連接CDA-M-F02 時類比量輸出的解析度比CDX規格降低，如下圖所示。敬請注意。 CDX-85A/-W85A:0.8µm CDX-150A/-W150A:1.6µm |
||

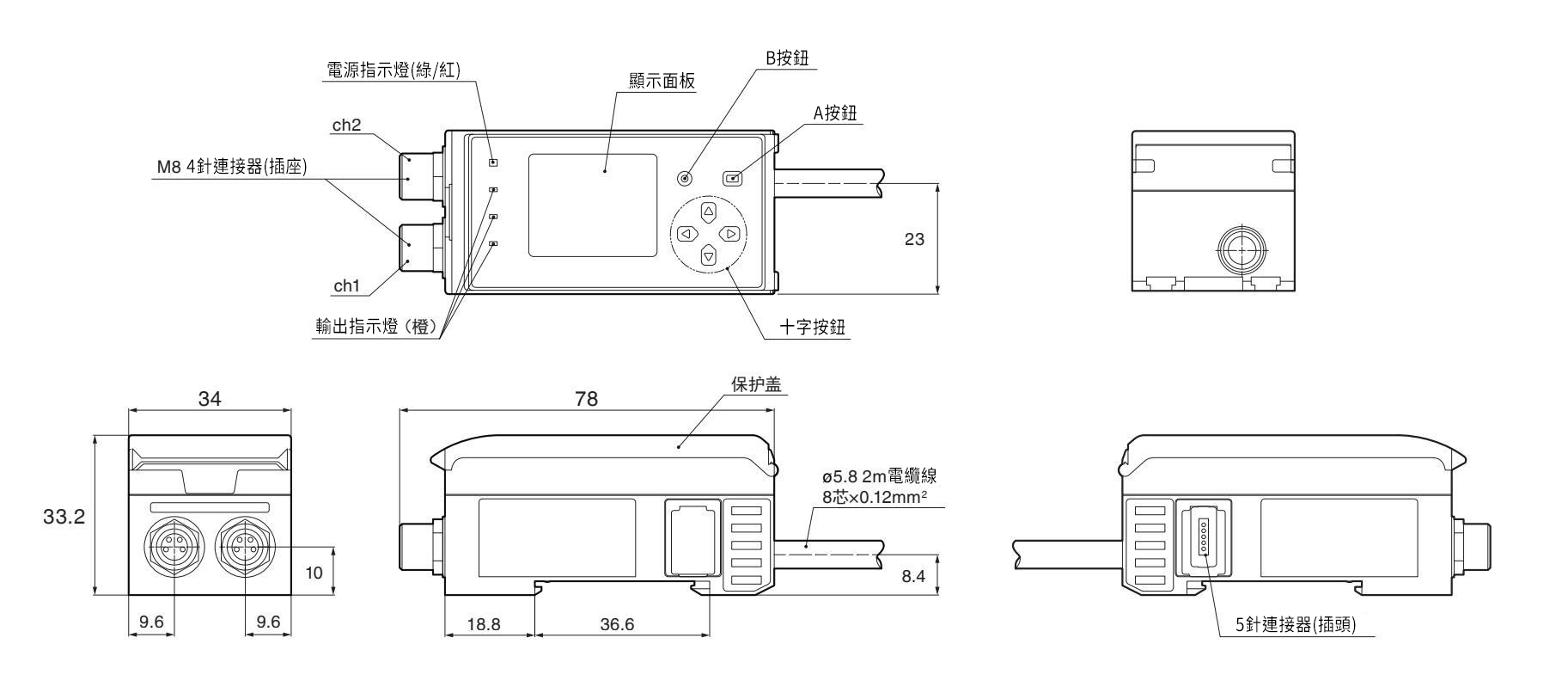

產品尺寸
產品電路圖

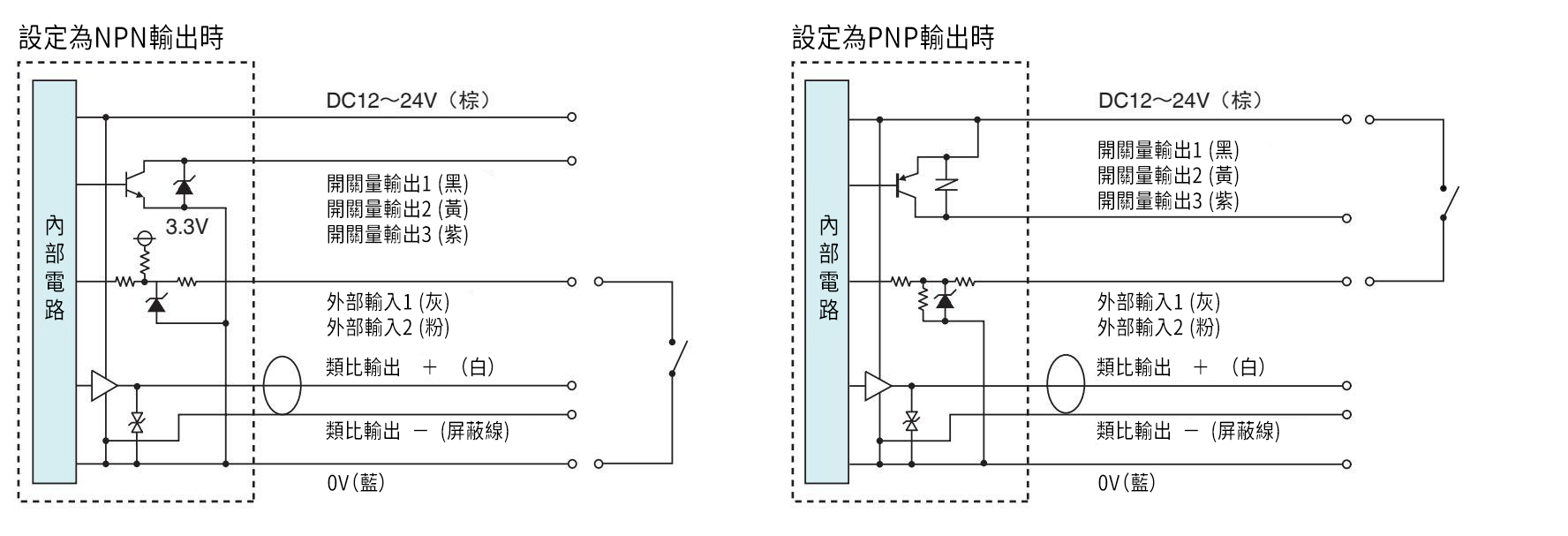

CDA-M(-F02) / CDA-S

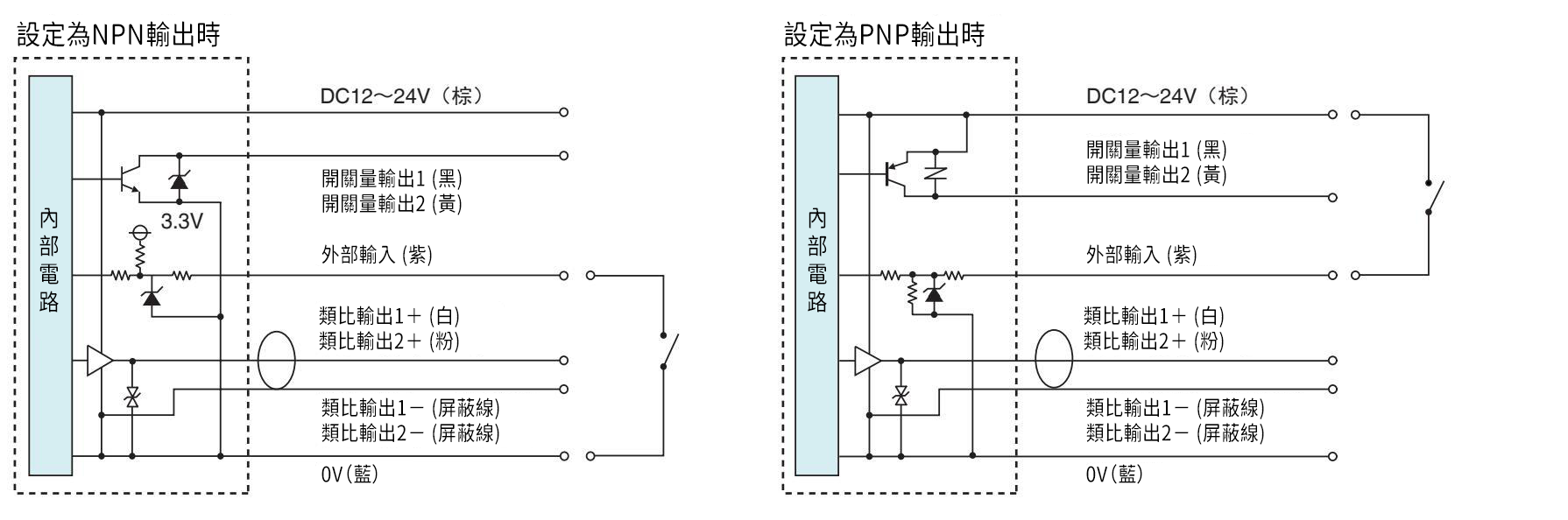

CDA-DM2

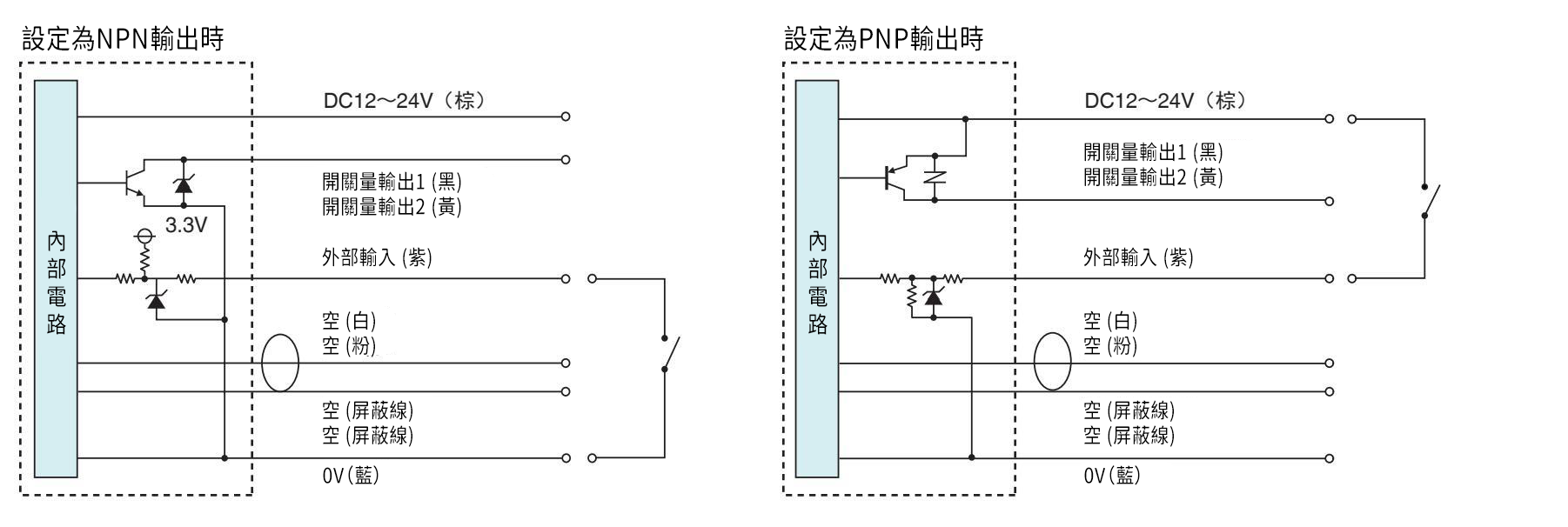

CDA-DM2-F03

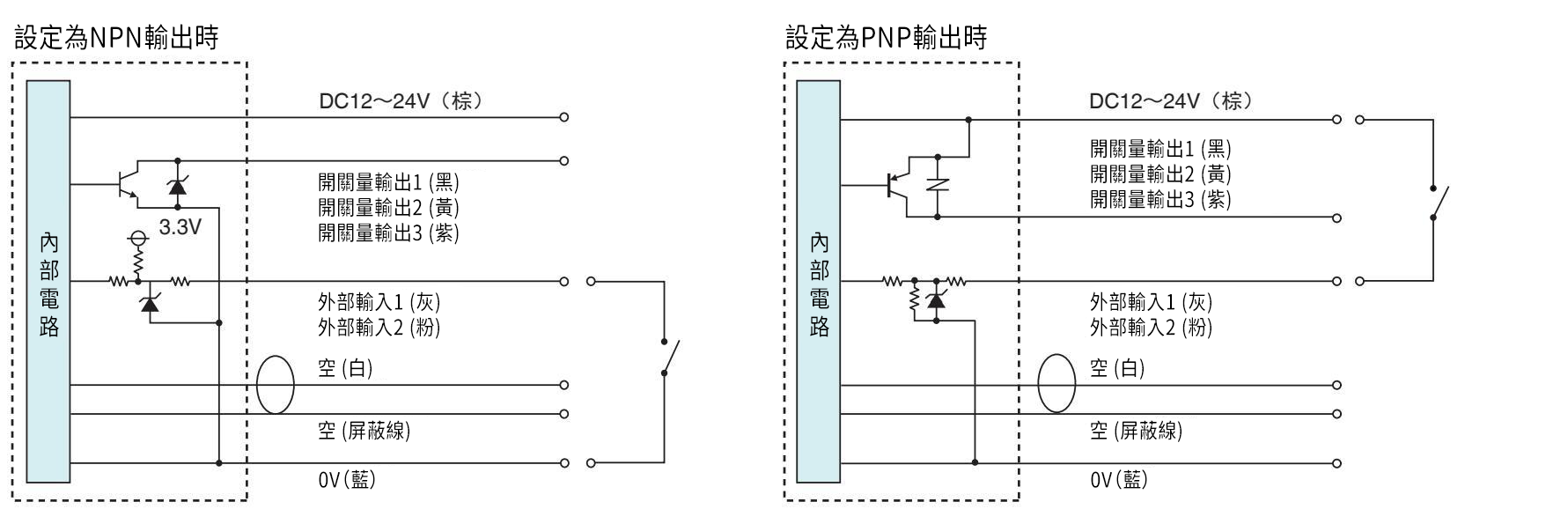

CDA-S-F04
CDA-DM2-F03
CDA-S-F04
