Advanced Opto-technology &High-rigidity design
先進光學系統與高剛性機殼，實現前所未有的線性
精度為達成超高測量精度，採用最新研發的光學
系統與獨立單元結構設計的高剛性機殼。
兼顧高精度與高速測量，
有效排除影響測量誤差的因素。
New algorithm
採用全新開發的獨立算法，有效提升線性精度。
透過徹底且反覆的評估，實現測量的超高精度。
線性精度
±0.015%F.S.
※ 與其他採用三角測量方式的漫反射型雷射位移感測器相比。
截至 2016 年 11 月，根據本公司調查數據。

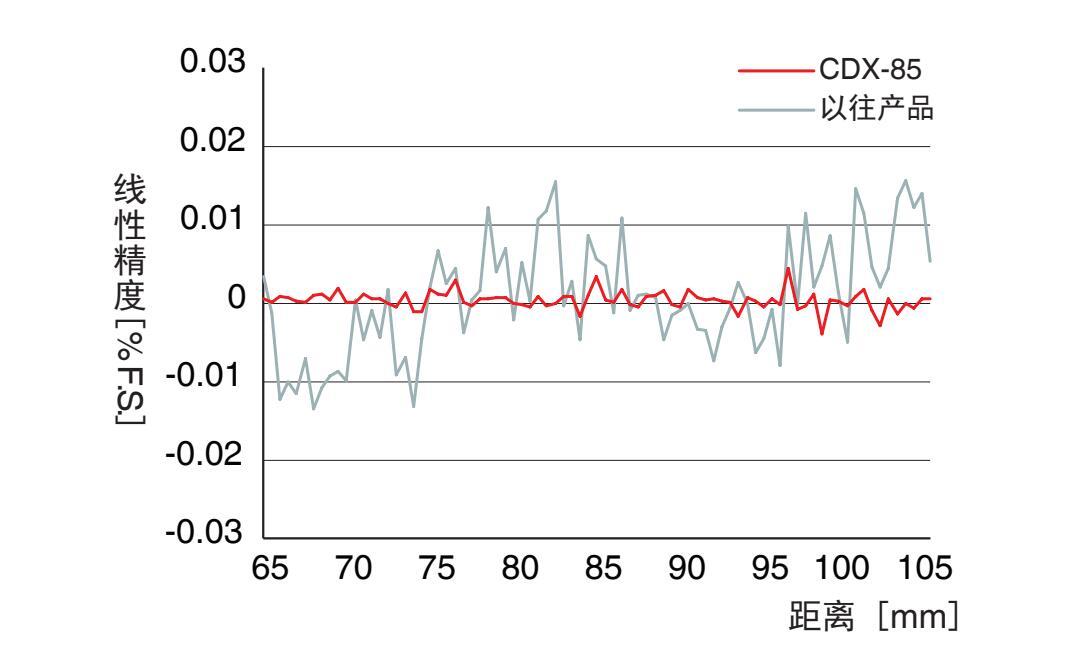

線性精度比較
以上測試結果輕鬆超越型錄規格表中的
[±0.015%F.S.]，堪稱業界超高線性精度。
與以往產品相比，測量精度展現壓倒性優勢。
※ 測試物體傾斜角度：±0°。漫反射模式。

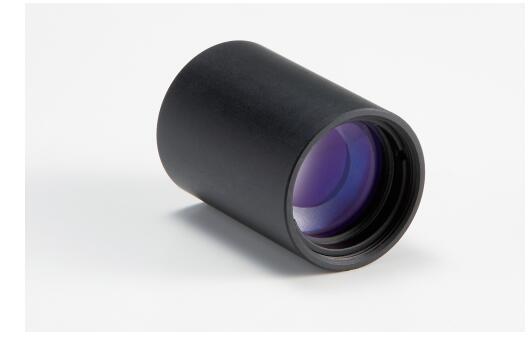

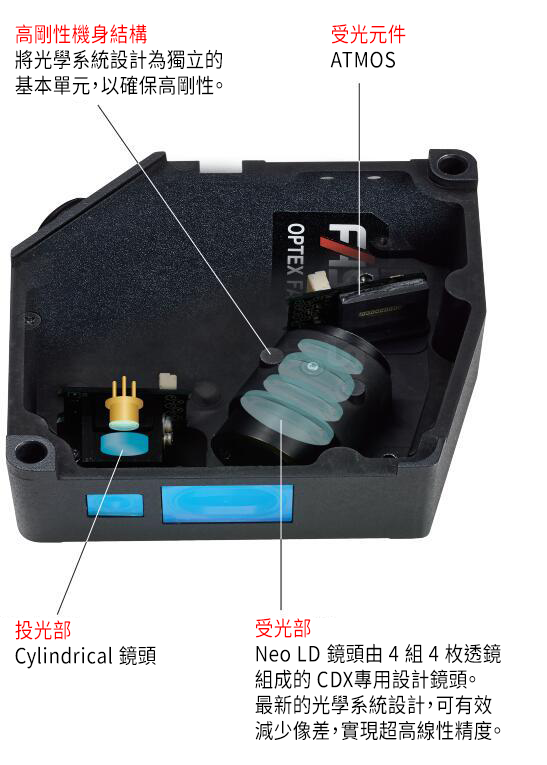

Neo LD 鏡頭 ※ Neo Low Dispersion
為使測試物體反射回的光線在受光元件上形成
高精度成像，特別訂製專用受光鏡頭。
大幅降低鏡像光學像差導致的光斑失真，
並有效抑制由此產生的測量誤差。
高精度·高速·高穩定性的新型感光元件

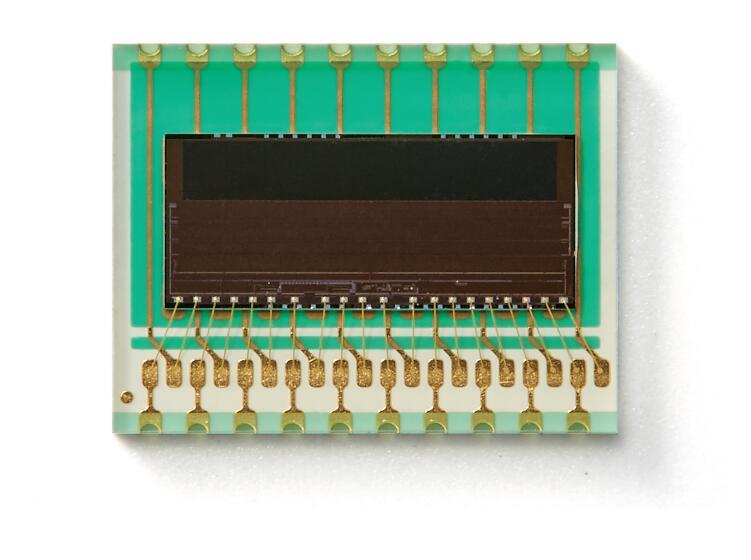

最新研發的感光元件：ATMOS
CDX 系列採用最新研發的「ATMOS」感光元件（影像感測器）。
精度較以往產品提升 2.7 倍以上，實現業界最高線性精度。
ATMOS：Auto Tuning CMOS
.jpg)
無回饋式超高速快門

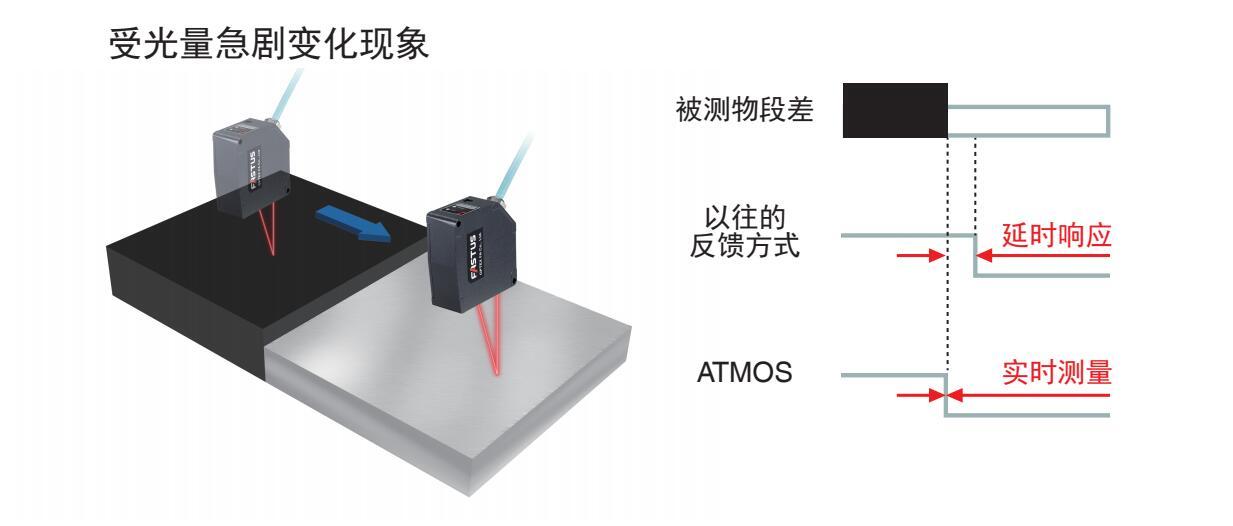

傳統的感光元件在測試物體由亮色瞬間變為暗色
（受光量急劇變化）時，快門控制可能無法跟上，
導致瞬間無法檢測的情況發生。
最新研發的「ATMOS」感光元件採用業界首創的
演算法，無需快門回饋控制，徹底消除瞬間檢測異常
或響應延遲現象，實現即時測量。
.jpg)

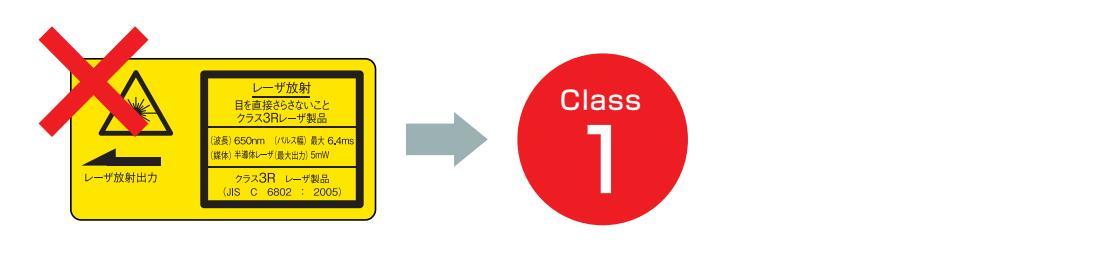

即使雷射等級 Class 1 亦可穩定測量
即便採用 Class 1 等級的雷射，CDX 系列仍能憑藉
「ATMOS」感光元件的超高靈敏度，確保高度穩定性。
在檢測輪胎等黑色物體時，即使不使用高功率雷射，
也能達成高精度測量。
不僅確保對人眼的安全防護，亦可穩定檢測黑色物體。
.jpg)
.jpg)

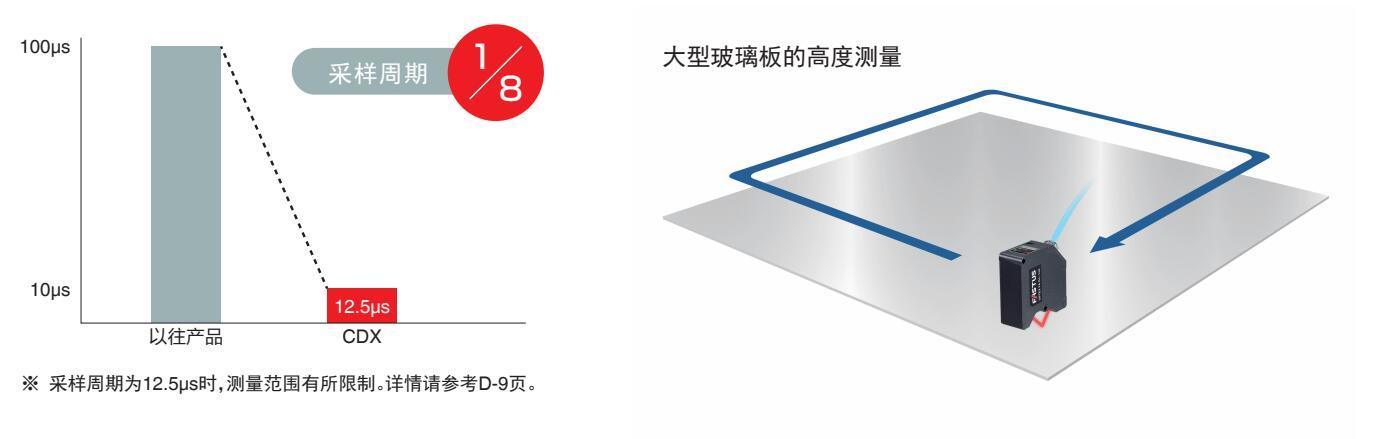

高速測量：採樣週期 Max. 12.5µs
超高靈敏度的「ATMOS」感光元件，在測量過程中最大限度縮短漏光時間，提升快門速度。
最快採樣週期可達 12.5µs，相較以往感測器提升 8 倍以上，完全滿足高速測量應用需求。
.jpg)
無需額外控制器，可直接連接網路
直接連接 Ethernet
CDX 系列內建 Ethernet 通訊功能，因此無需額外控制器，
即可直接與網路連接。
不僅降低系統配置成本，省去另購控制器的費用，
還能大幅節省安裝空間。
.jpg)
.jpg)

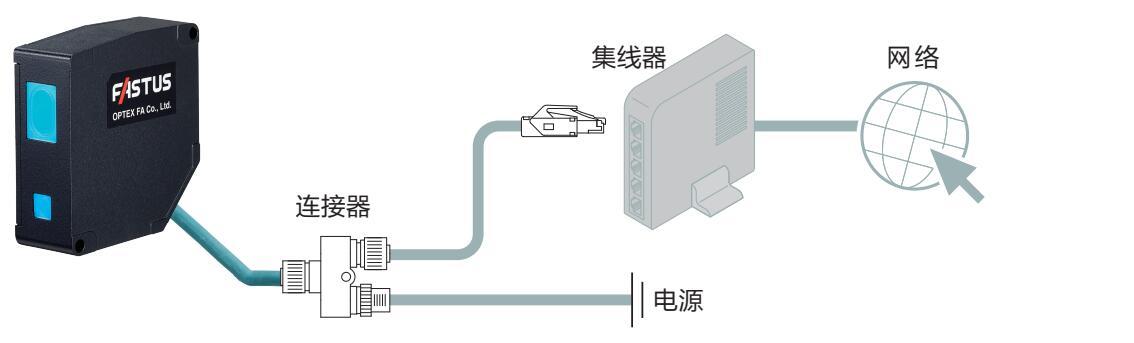

■ 可直接連接 PC 的 LAN 介面
.jpg)

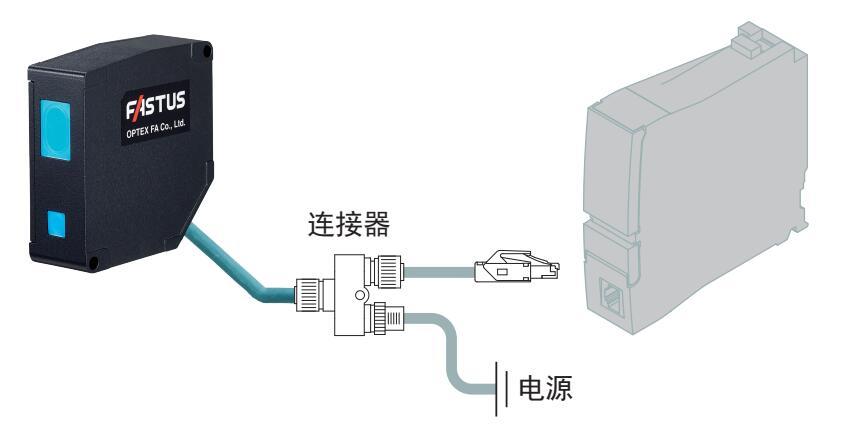

■ 亦可直接連接 PLC 的 Ethernet 介面
.jpg)
適用於需要類比電流輸出或開關量輸出的情境

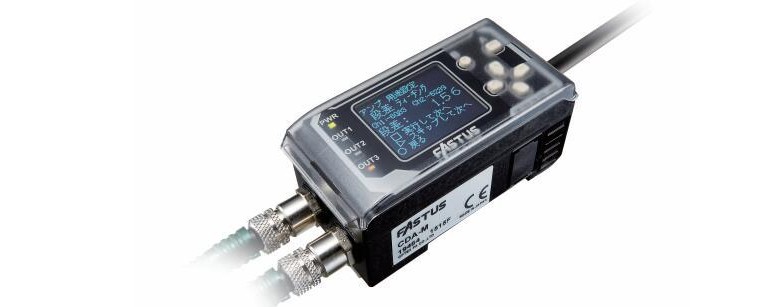

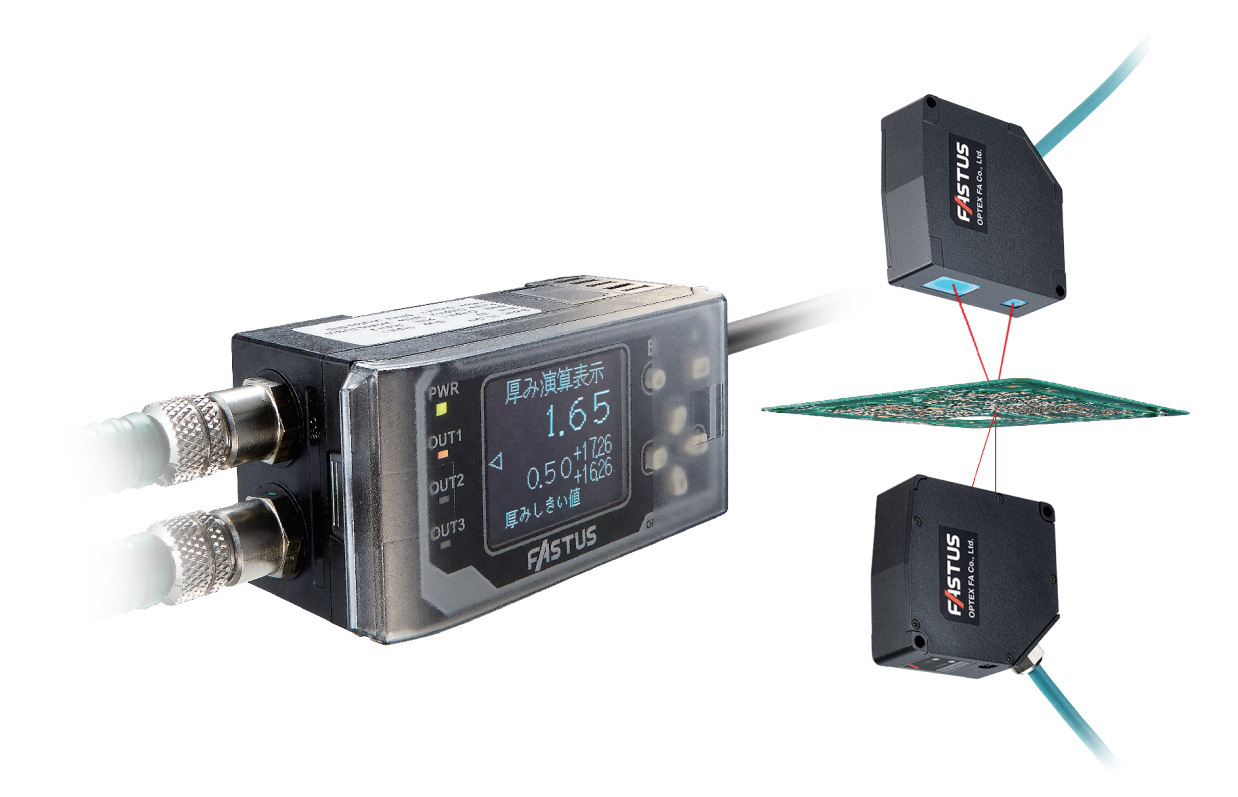

雷射位移感測器控制單元 CDA-M-F02
CDA-M-F02 模組搭載高視認性的有機 EL 顯示器，
支援日文與英文雙語顯示。
配備類比電流輸出與開關量輸出兩種控制輸出，
並可同時連接兩台雷射位移感測器，

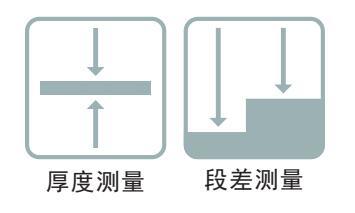

以進行厚度測量與段差測量等運算。
.jpg)
.jpg)
內建 WEB 伺服器
無需設定軟體 NEW

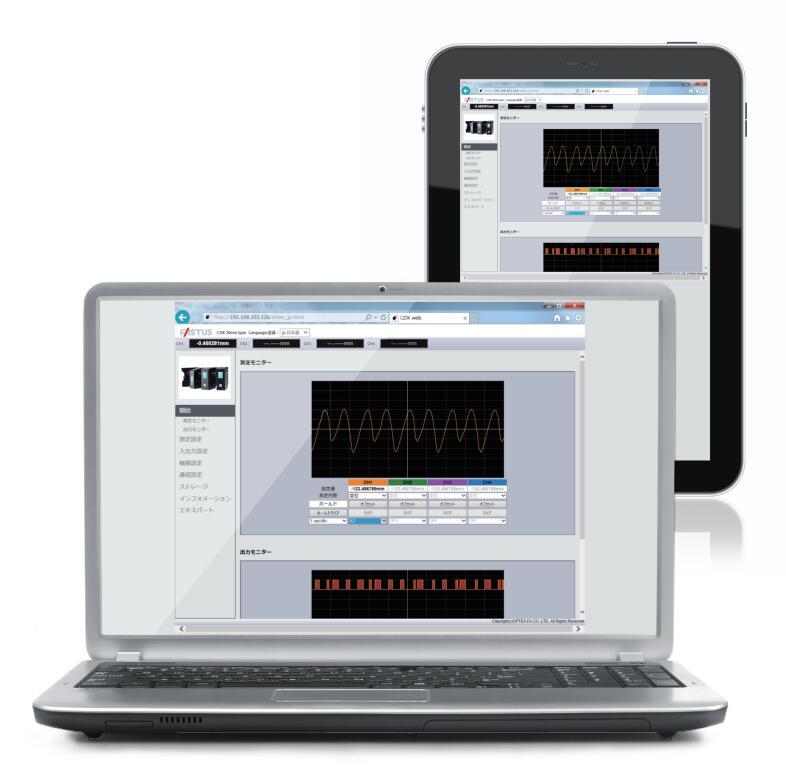

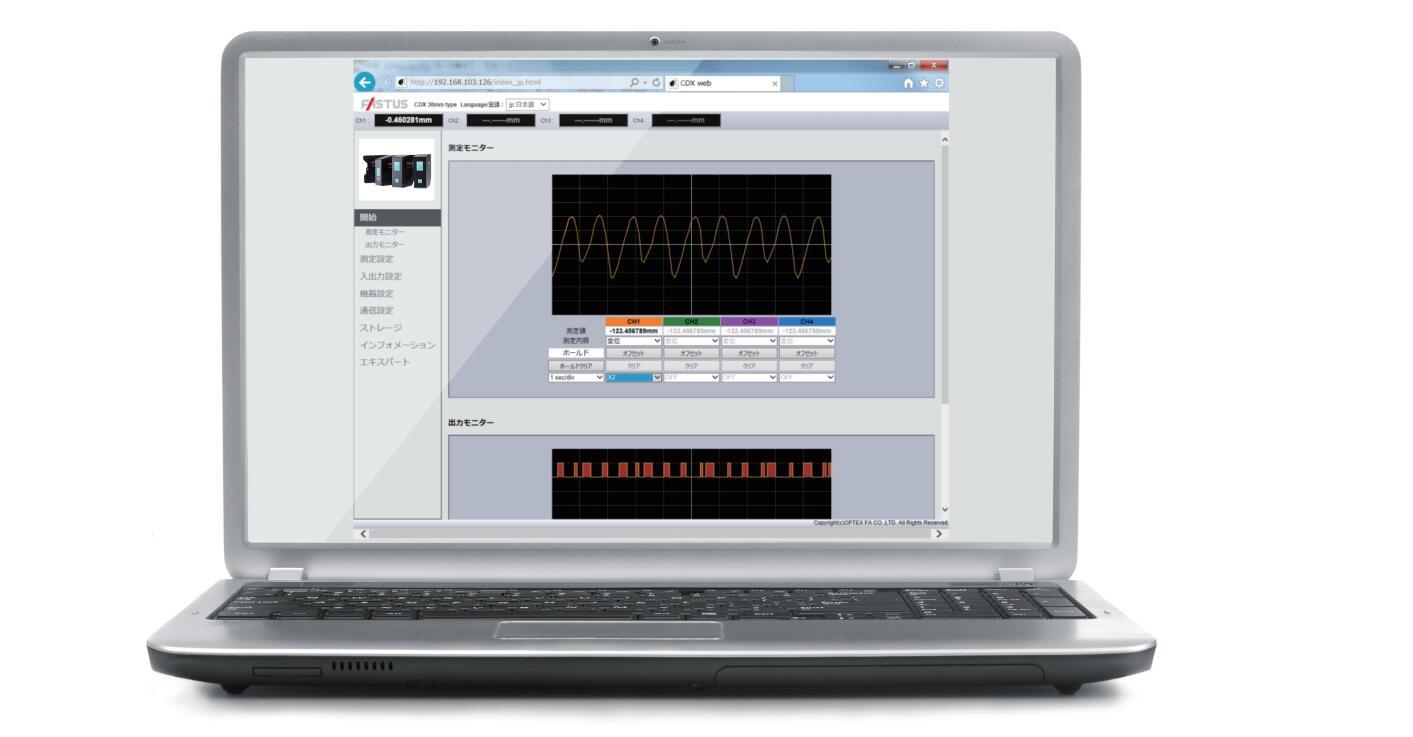

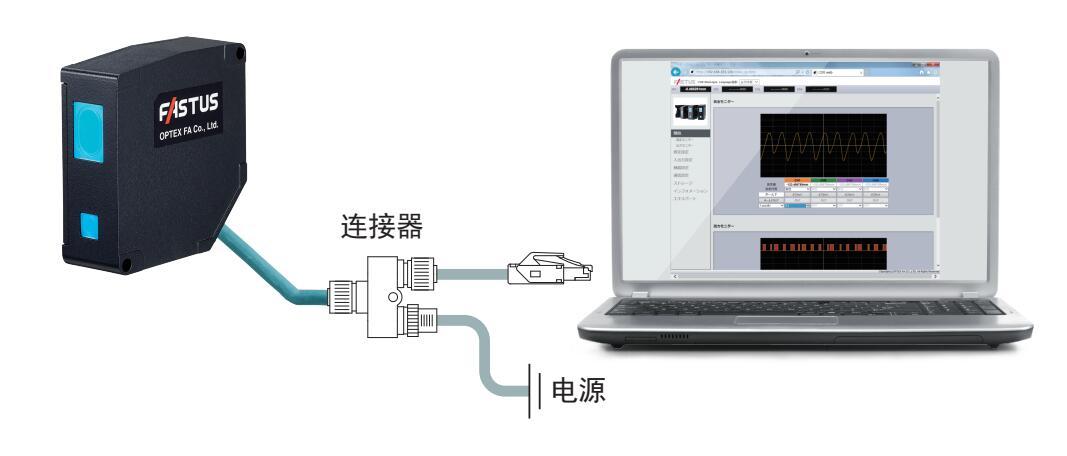

CDX 系列本體內建 WEB 伺服器，因此可直接連接 PC，透過 Web 瀏覽器查看與修改感測器的測量值與設定值，無需安裝專用的 PC 操作軟體。
瀏覽器規格：
Internet Explorer Ver.11 以上、Google Chrome 49 以上
▲主要功能

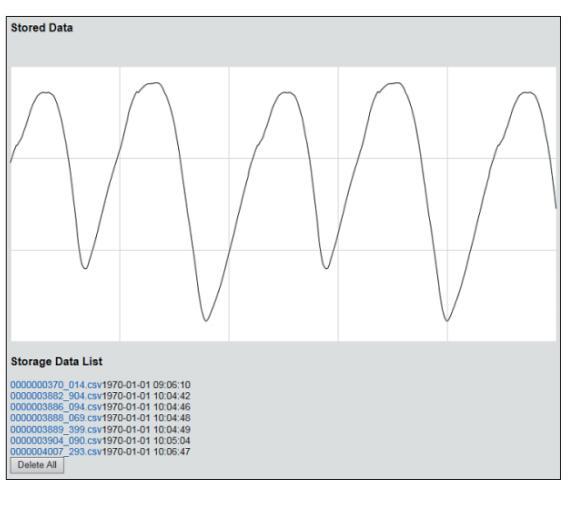

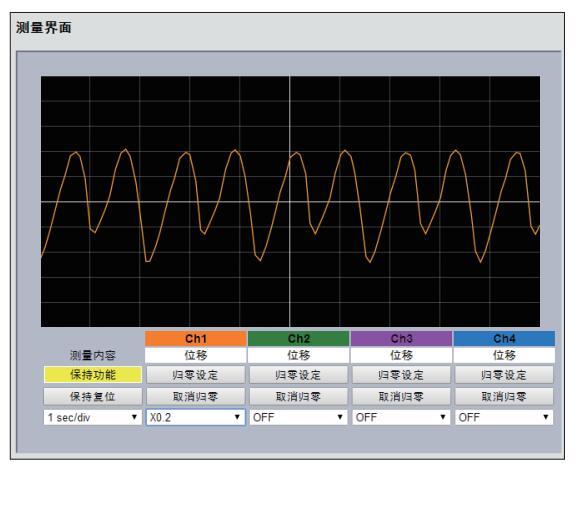

可顯示測量值及其變化曲線圖。
亦可直觀反映歸零的設定結果。
同時顯示 4CH 開關量輸出，可呈現各 CH 的位移量、厚度、速度、加速度等測量內容。
最多可存儲測量值數量：100,000 個。
透過 Web 瀏覽器，可查閱存儲的測量數據或將數據下載為 .CSV 格式文件。

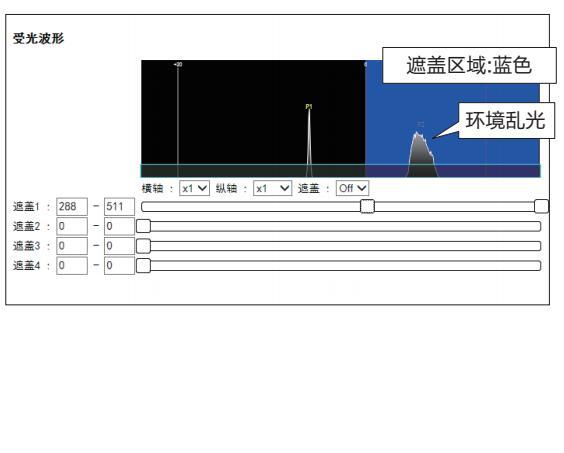

受光波形顯示器
透過檢視顯示的受光波形，可確認感測器的受光量狀態及安裝角度是否理想。
此外，若測量範圍內存在不需檢測的物件或環境雜光干擾，可使用新開發的遮蓋功能屏蔽干擾區域，提升感測器的穩定性。
▲其他功能
■ 測量設定 ■ 輸入輸出設定 ■ 共通設定 ■ 通訊設定 ■ 感測器資訊 等

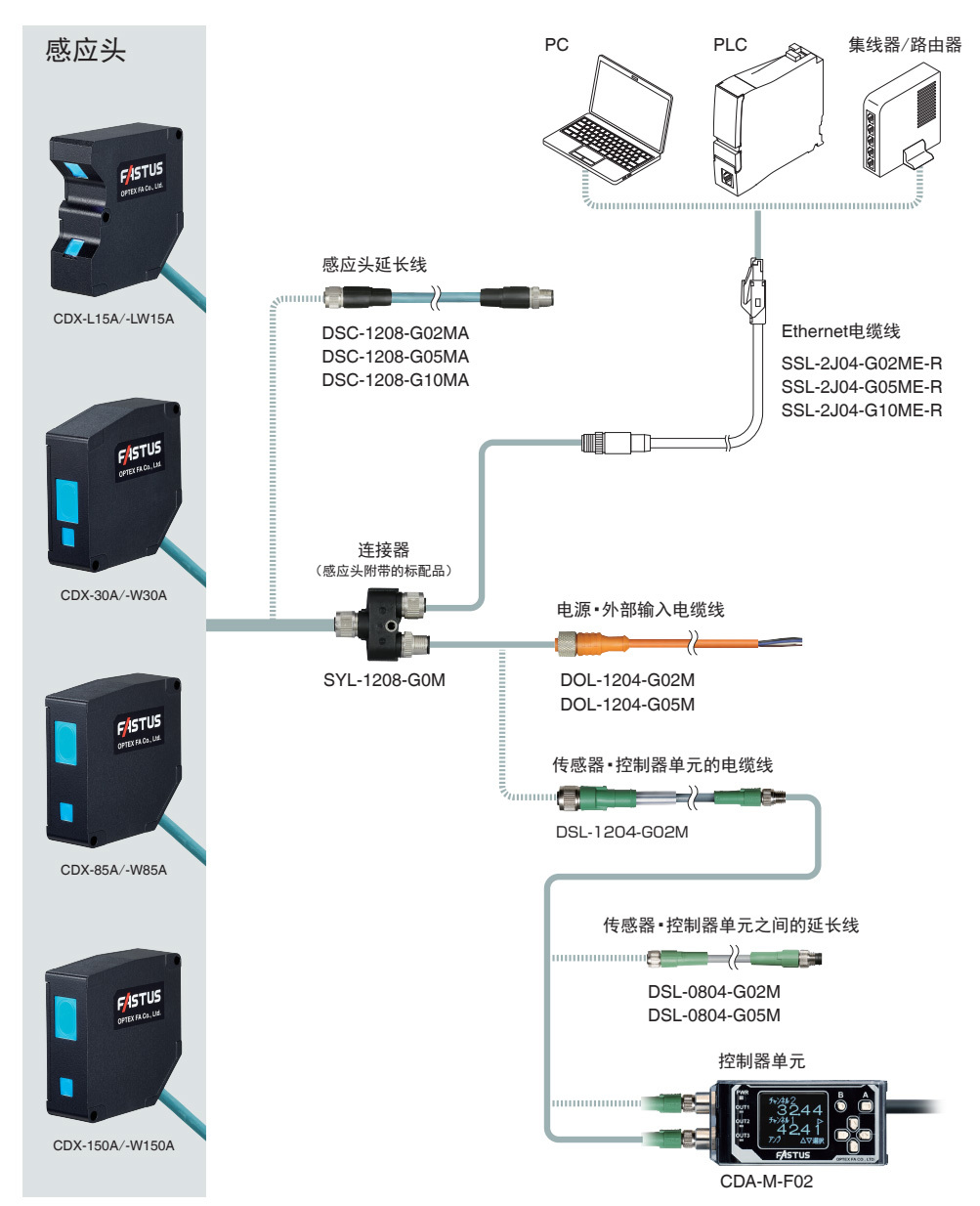

▲系統配置
| CDX應用 | |||

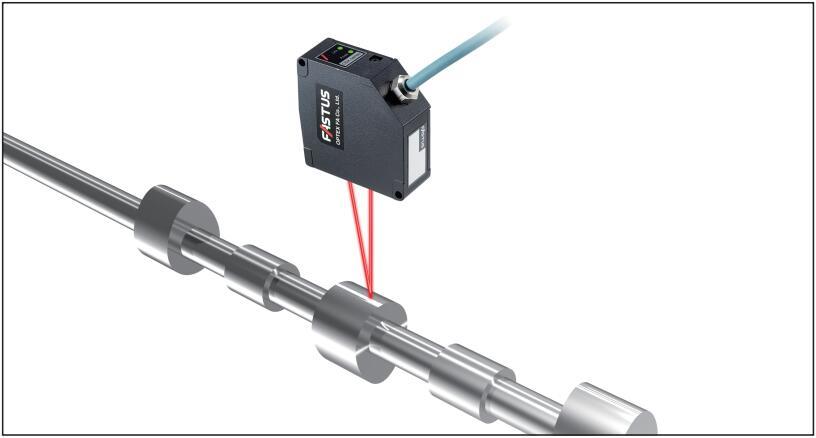

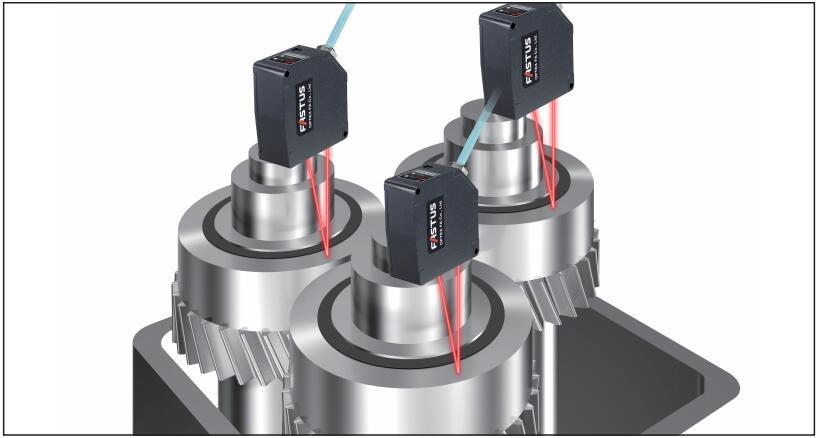

| 凸輪軸形狀測量 | 傳動器平整度測量 | ||
 |
 |
||

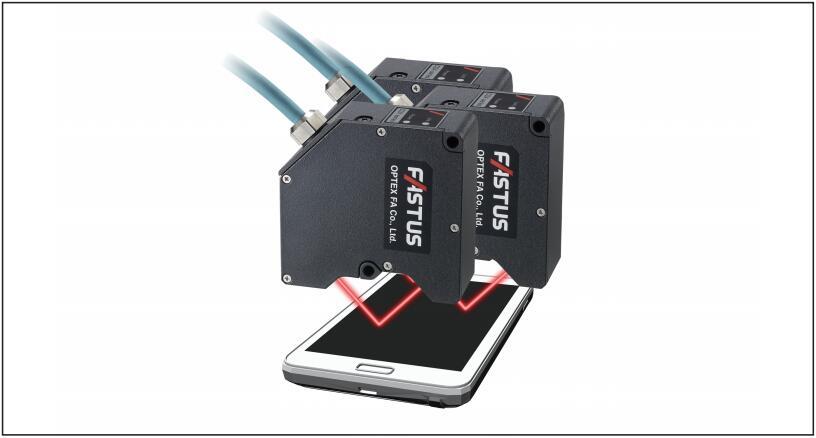

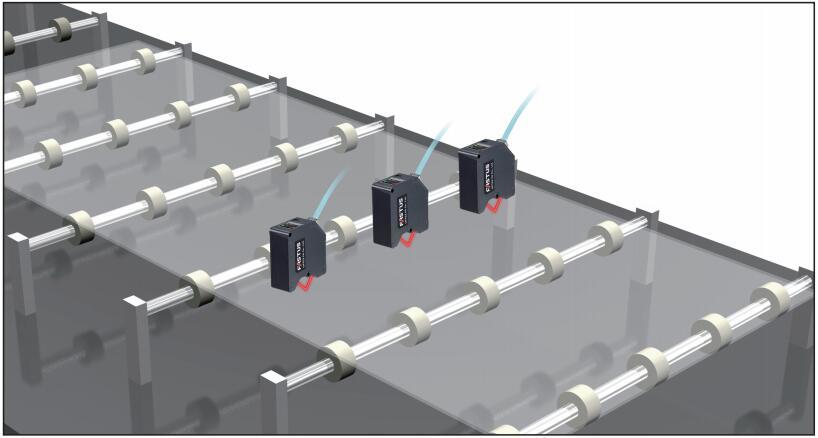

| 智慧型手機外殼高度測量（正反射模式） | 玻璃基板平整度測量（正反射模式） | ||
 |
 |
||

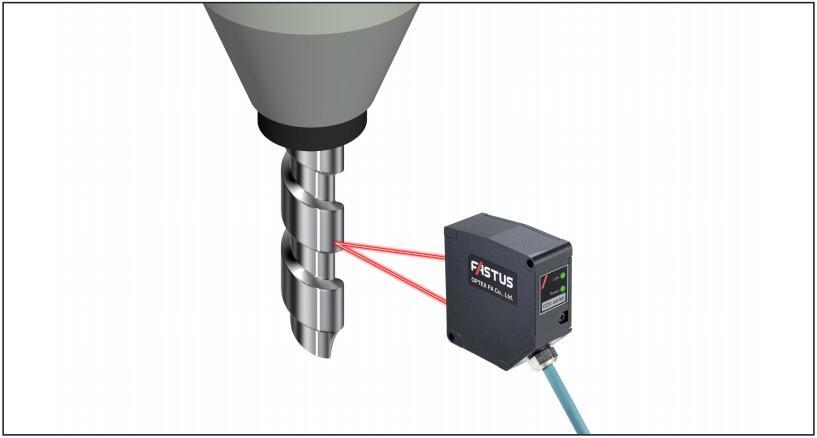

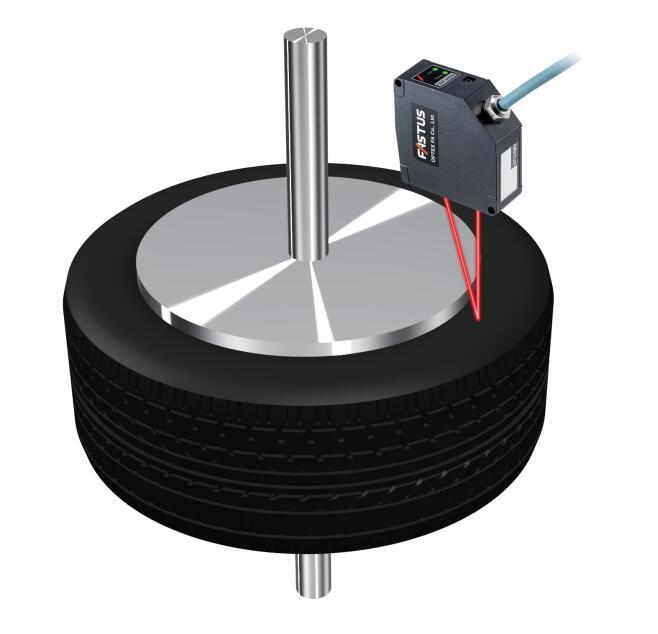

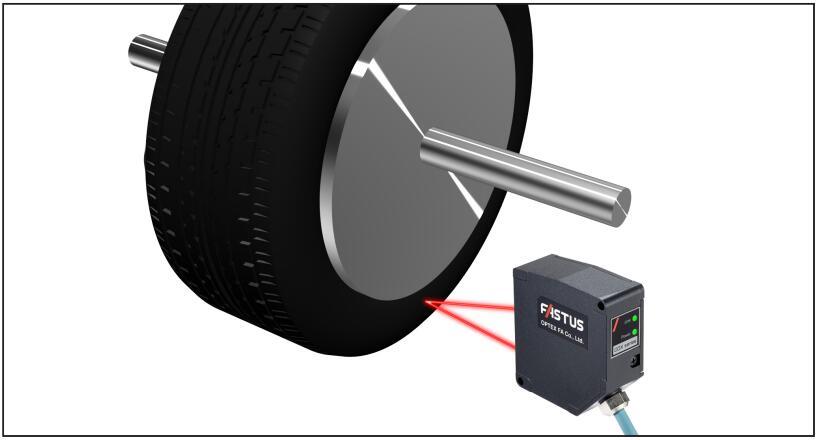

| 輪胎外觀測量 | 大直徑鑽頭震動幅度測量 | ||
 |
 |
||
產品規格
| 型號 | CDA-MF 02 | |
| 連接感測器 (CDX系列) |
連接台數 | Max.2台 |
| 連接方式 | CDA端：M8 4針連接器 | |
| 電源額定值 | 電源電壓 | DC12~24V±10% |
| 消耗電流 | 100mA以下(12V時) | |
| 表示 | 點陣顯示器 | 有機EL顯示器128x96像素 |
| 指示燈 | 電源指示燈：紅/綠色輸出1~3指示燈：橘色 | |
| 類比電流輸出 | 4~20mA/FS負載阻抗300Ω以下 | |
| 開關量輸出 | 集極開路(NPN/PNP功能內切換)3CH輸出Max100mA/DC30V 殘留電壓：1.8V以下 | |
| 外部輸入 | 2點 | |
| 連接方式 | 電纜式：2m電纜線φ5.8mm | |
| 耐環境性 | 使用環境溫度/濕度 | -20~+50℃/35~85%RH(無結露▪結冰) |
| 儲存環境溫度/濕度 | -20~+60℃/35~85%RH(無結露▪結冰) | |
| 抗震動 | 10~55Hz 雙振幅1.5mm X, Y,Z各方向2小時 | |
| 耐撞擊 | 約50G(500m/s 2 ) X,Y,Z各方向3次 | |
| 保護電路 | 反接保護 | |
| 防護等級 | IEC規格IP50 | |
| 材質 | 聚碳酸酯(PC) | |
| 品質 | 170g | |
| ○ CDX系列連接CDA模組時，無法進行CC-Link通訊。需要CC-Link通訊時請另購CC-Link通訊單元UC1系列(CDX系列+CDA系列+UC1系列)。 ○ CDX系列連接CDA模組時，無法透過CDA模組來設定·更改CDX系列本體內的設定值。詳情請參考CDX系列的操作說明書資料。 ○ CDA模組可使用·設定的開關量輸出:僅CDX系列的CH1。 ○ 類比量電流輸出時的重複精度比規格降低很多，如下所示。敬請注意。 CDX-L15A/-LW15A:1µm CDX-30A/-W30A:1µm CDX-85A/-W85A:10µm CDX-150A/-W150A:10µm |
||
| 型號 | CDX-L15A | CDX-LW15A | CDX-30A | CDX-W30A | |||
| 光學方式/檢測模式 | 正反射模式 | 漫反射模式 | 正反射模式 | 漫反射模式 | 正反射模式 | ||
| 測量範圍※1 | 15±1mm | 30±5mm | 25.5±3.0mm | 30±5mm | 25.5±3.0mm | ||
| 光源 | 介質 | 紅色半導體雷射 | |||||
| 波長 | 655nm | ||||||
| 最大輸出功率 | 0.39mW | ||||||
| 雷射等級 | J IS/IEC | CLASS 1 | |||||
| FDA ※2 | CLASS 1 | ||||||
| 光斑尺寸※3 | φ30pm | 30x1000μm | φ30μm | 30x1000μm | |||
| 線性精度 | ±0.05%FS(±1.0μm) | ±0.03%FS(±3.0μm) | ±0.04%FS(±2.4μm) | ±0.015%FS(±1.5μm) | ±0.04%FS(±2.4μm) | ||
| 解析度※4 | 0.25μm | 0.25μm | 0.25μm | ||||
| 重複精度※5 | 0.25μm | 0.25μm | 0.25μm | ||||
| 採樣週期 | 12.5μs/25μs/50μs/100μs/200μs/500μs/1ms/Auto | ||||||
| 溫度漂移 | -10~+40℃ | ±0.02%FS/C | ±0.03%FS/℃ | ±0.01%FS/℃ | ±0.02%FS/℃ | ||
| +40~+50℃ | ±0.03%FS/℃ | ±0.1%FS/℃ | ±0.03%FS/℃ | ±0.04%FS/℃ | |||
| 重量 | 約300g(包含500mm的電纜線) | 約280g(包含500mm的電纜線) | |||||
| 型號 | CDX-85A | CDX-W85A | CDX-150A | CDX-W150A | |||
| 光學方式/ 檢測模式 |
漫反射模式 | 正反射模式 | 漫反射模式 | 正反射模式 | 漫反射模式 | ||
| 測量範圍※1 | 85±20mm | 81.5±10.0mm | 85±20mm | 81.5±10.0mm | 150±40mm | ||
| 光源 | 介質 | 紅色半導體雷射 | |||||
| 波長 | 655nm | ||||||
| 最大輸出功率 | 0.39mW | ||||||
| 雷射等級 | JIS/IEC | CLASS 1 | |||||
| FDA ※2 | CLASS 1 | ||||||
| 光斑尺寸※3 | Φ70μm | 70x2000μm | Φ120μm | 120x4000μm | |||
| 線性精度 | 測量範圍65~85mm：±0.018%FS(±7.2μm)測量範圍85~105mm：±0.03%FS(±12.0μm) | ±0.03%FS(±6.0μm) | ±0.015%FS(±6.0μm) | ±0.03%FS(±6.0μm) | 測量範圍110~150mm：±0.03%FS(±24μm)測量範圍150~190mm：±0.04%FS(±32μm) | ±0.015%FS(±12μm) | |
| 解析度※4 | 0.25μm | 0.25μm | 0.25μm | ||||
| 重複精度※5 | 0.25μm | 0.25μm | 0.25μm | ||||
| 採樣週期 | 12.5μs/25μs/50μs/100μs/200μs/500μs/1ms/Auto | ||||||
| 溫度漂移 | -10~+40℃ | ±0.01%FS/℃ | |||||
| +40~+50℃ | ±0.03%FS/℃ | ||||||
| 重量 | 約280g(包含500mm的電纜線) | ||||||
| 測試條件 | 無特別註明的測試條件如下所示: 使用環境溫度:25℃(常溫)、電源電壓:DC24V、採樣週期:25µs、平均採樣次數:256、中值濾波器:31、檢測距離:中心位置、 測試物體:標準採樣次數:256、中值濾波器:31、偵測距離:中心位置、測試物件:標準取樣 (正反射:鋁蒸鍍鏡、漫反射:可視光遮蔽性陶瓷）。 |
||||||
| 型號 | 測量範圍 | |||
| 近端 | 中心 | 遠端 | ||
| CDX-L15A/-LW15A | 14.0~14.6mm | 14.4~15.4mm | 15.3~16.0mm | |
| CDX-30A/-W30A | 漫反射模式時 | 25.0~28.1mm | 27.8~31.9mm | 31.1~35.0mm |
| 正反射模式時 | 22.5~24.0mm | 22.8~27.9mm | 26.7~28.5mm | |
| CDX-85A/-W85A | 漫反射模式時 | 65.0~77.7mm | 73.5~90.8mm | 84.8~105.0mm |
| 正反射模式時 | 71.5~74.3mm | 70.6~86.9mm | 81.0~91.5mm | |
| CDX-150A/-W150A | 110.0~134.4mm | 124.8~166.3mm | 150.2~190.0mm | |
※3 以偵測中心距離為準，中心光束強度的1/e 2 (13.5%)來界定。界定的光斑尺寸範圍以外有漏光、或光束週邊存在比被測物體反射率高的物體時，有可能發生誤檢。
※4 每隔3秒改變一次感測器和被測物之間的距離。在一個方向上以一個步距一個步距的遞增/遞減檢測距離，感測器能夠辨別的最小步距為解析度(平均採樣次數:65536次時)。
※5 偵測完全靜止狀態下的被測物時，測量值波動的最大幅度(平均取樣次數:65536次時)。
| 電源電壓 | DC12~24V±10% | |
| 消耗電流 | 180mA(DC24V時) | |
| 通訊介面 | Ethernet(100BASE-TX) /IEEE 1588 | |
| 外部輸入 | 雷射關閉、保持/重設功能、開始保存(資料記憶體)、歸零設定等可選擇 | |
| 指示燈 | Link指示燈(綠) /電源指示燈(橘色/綠/藍/紅) | |
| 防護等級 | IP67(包含連接器) | |
| 使用環境溫度/濕度 | -10~+50℃/35~85%RH(無結露·結冰) | |
| 儲存環境溫度/濕度 | -20~+60℃/35~85%RH(無結露·結冰) | |
| 使用環境照度 | 白熾燈：3000lx以下、螢光燈：10000lx以下 | |
| 抗震動 | 10~55Hz 雙振幅1.5mm X,Y,Z各方向2小時 | |
| 耐撞擊 | 50G(500m/s 2 )X,Y,Z各方向3次 | |
| 適用法令 | EMC | EMC指令(2014/30/EU) |
| 環境 | RoHS指令(2011/65/EU)、電池指令((EU)2023/1542)、中國RoHS(指令第32號) | |
| 安全 | FDA規定(21 CFR 1040.10及1040.11) (排除Laser Notice No.56帶來的差異) |
|
| 適用規格 | EN 60947-5-2:/A1: 2012, IEC 60825-1: | |
| 預熱時間 | 約30分鐘 | |
| 材質 | 本體：鋁壓鑄鏡頭板：玻璃 | |
| 電纜線·連接器 | |||

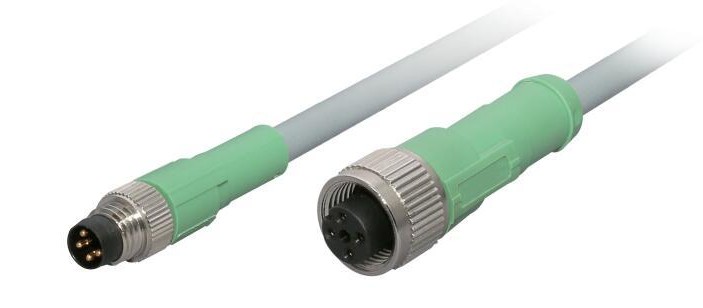

| 種類 | 規格 | 線長 | 型號 |

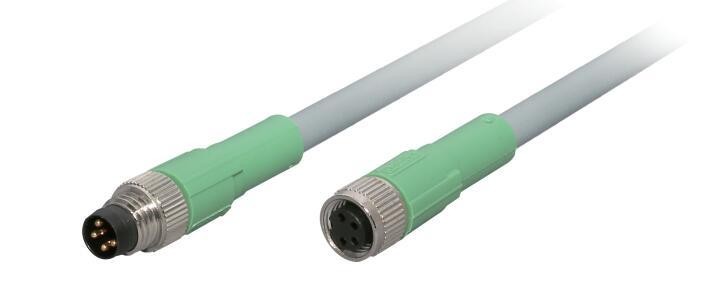

感應頭延長線 |
感應頭與連接器單元之間的專用延長線 最長可延長至20m 機械手專用的高柔性電纜線 ● 感測器端:M12 8針插座 ● 連接器單元端:M12 8針插頭 |
2m | DSC-1208-G02MA |
| 5m | DSC-1208-G05MA | ||
| 10m | DSC-1208-G10MA | ||

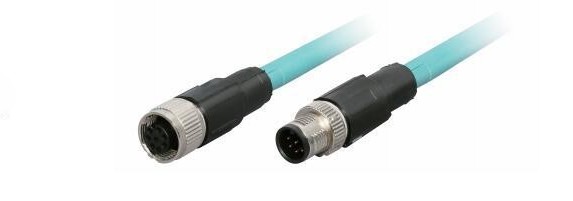

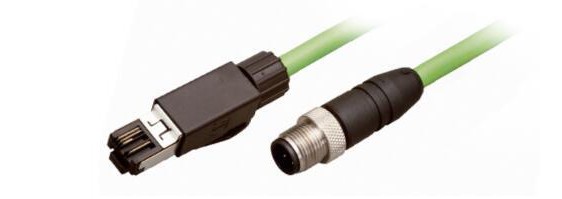

Ethernet 電纜線 |
連接器單元與Ethernet連接埠之間的專用電纜線 機械手專用的高柔性電纜線 ● 連接器單元端:M12 4針插座 ● 主機端:RJ45插頭 |
2m | SSL-2J04-G02ME-R |
| 5m | SSL-2J04-G05ME-R | ||
| 10m | SSL-2J04-G10ME-R | ||

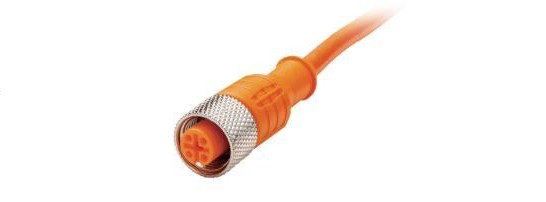

電源・外部輸入 電纜線 |
連接器單元的電源·外部輸入電纜線 ● 連接器單元端:M12 4針插座 ● 電源·外部輸入負載端:散線 |
2m | DOL-1204-G02M |
| 5m | DOL-1204-G05M | ||

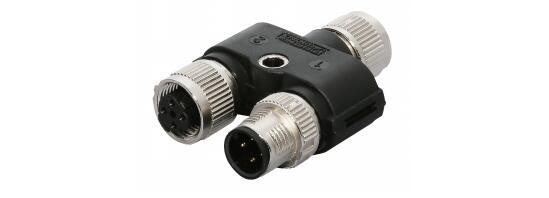

連接器單元 |
感應頭與各種電纜線連接的連接器單元 感應頭附帶的標配品 |
- | SYL-1208-G0M |
| 控制器單元·專用電纜線 | |||
| 種類 | 規格 | 線長 | 型號 |
控制器單元 |
最多可同時連接2台感測器。 配置類比量電流輸出及開關量輸出，並可同時連接2台感測器 實現厚度·段差測量等應用的演算。 |
2m | CDA-M-F02 |
| 感測器與控制器單元 連接的電纜線  |
連接器單元與控制器單元之間的專用電纜線 機械手專用的高柔性電纜線 ● 連接器單元端:M12 5針插座 ● 控制器單元端:M8 4針插頭 |
2m | DSL-1204-G02M |
| 感測器與控制器單元 之間的延長線  |
DSL-1204-G02M的延長電纜線 機械手專用的高柔性電纜線 ● 連接感測器·控制器單元的電纜線一端:M8 4針插座 ● 控制器單元端:M8 4針插頭 |
2m | DSL-0804-G02M |
| 5m | DSL-0804-G05M | ||
○ 連接控制器單元使用時，無法透過CDA模組設定·更改CDX系列本體內的設定值。詳情請參考CDX系列的操作說明書資料。
○ 控制器單元可使用·設定的開關量輸出:僅CDX系列的CH1。
○ 連接控制器單元使用時，CDX系列不能進行CC-Link通訊。需要CC-Link通訊時請另購CC-Link通訊單元UC1系列(CDX系列+CDA系列+UC1系列)。
○ 類比量電流輸出時的重複精度比規格降低很多，如下所示。敬請注意。
CDX-L15A/-LW15A:1µm CDX-30A/-W30A:1µm CDX-85A/-W85A:10µm CDX-150A/-W150A:10µm

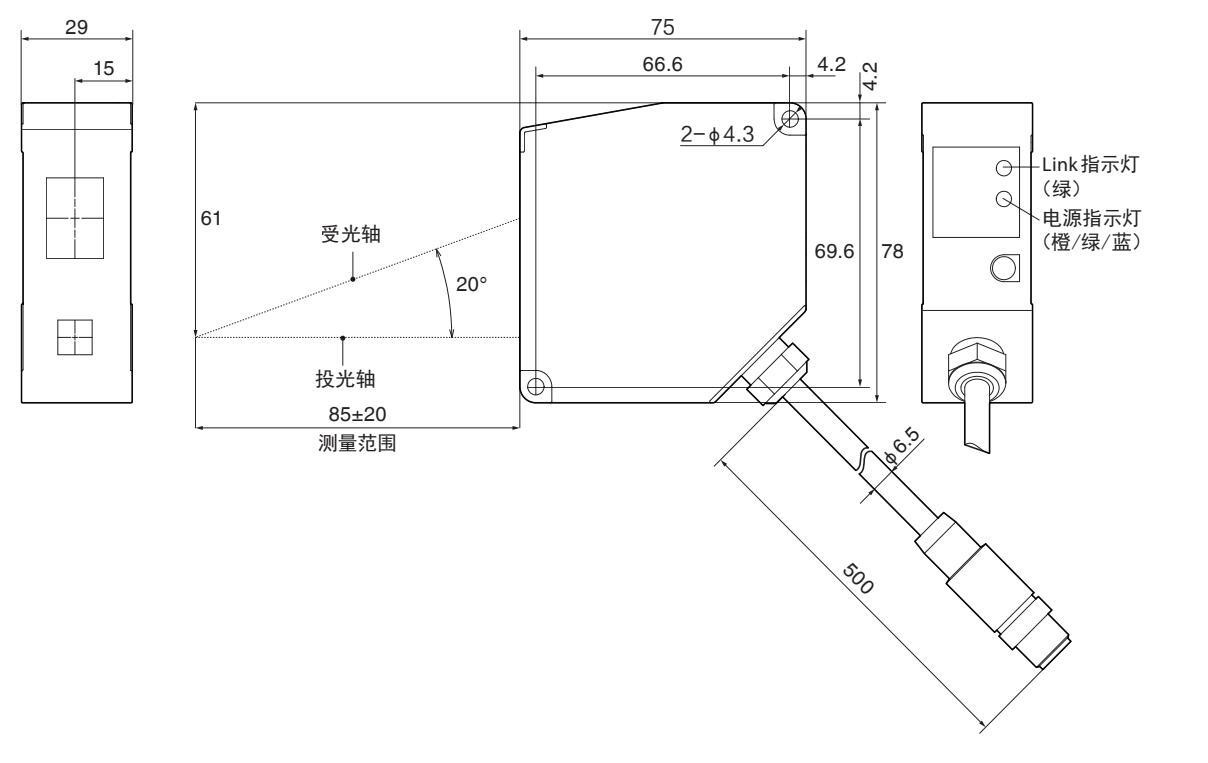

產品尺寸

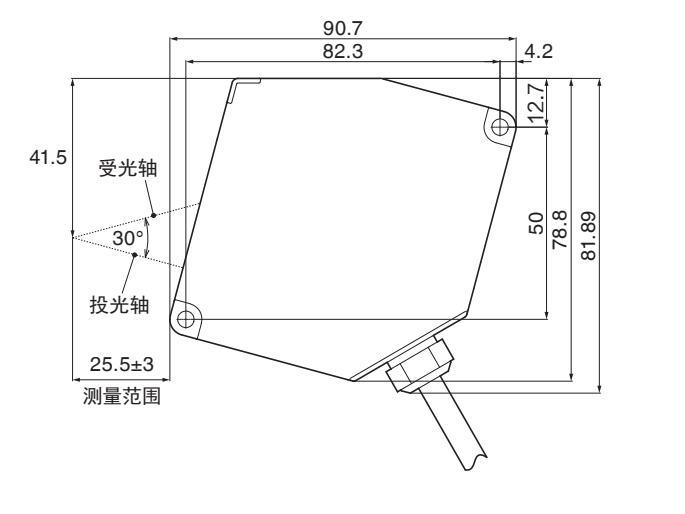

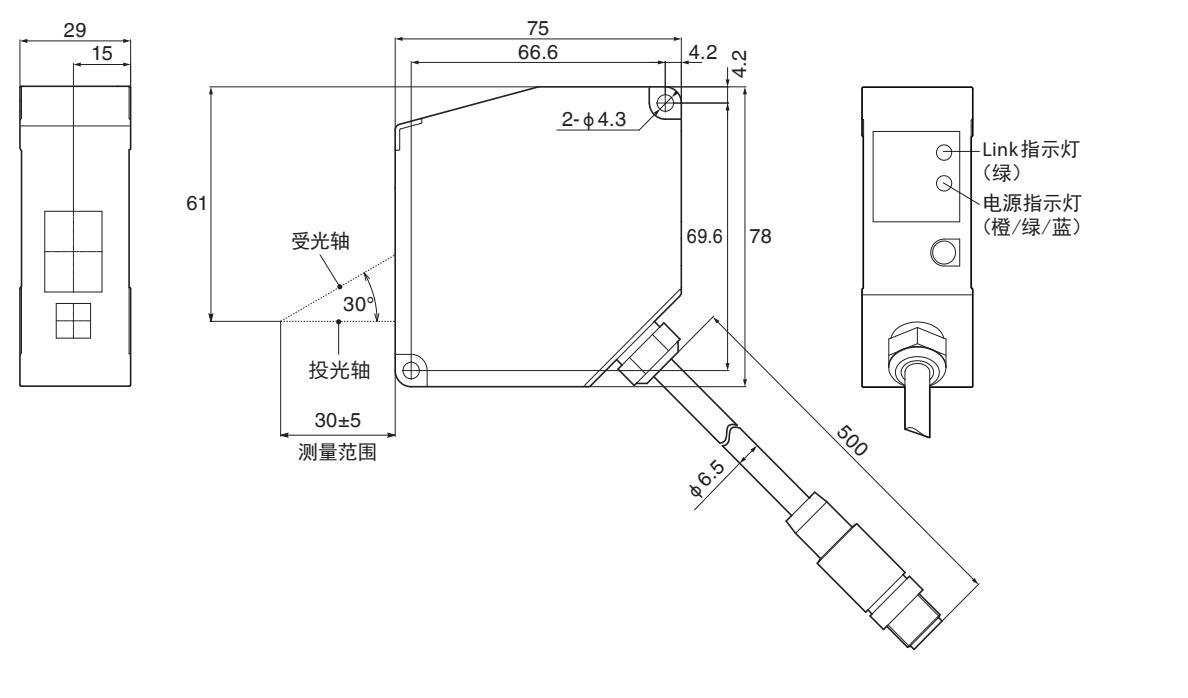

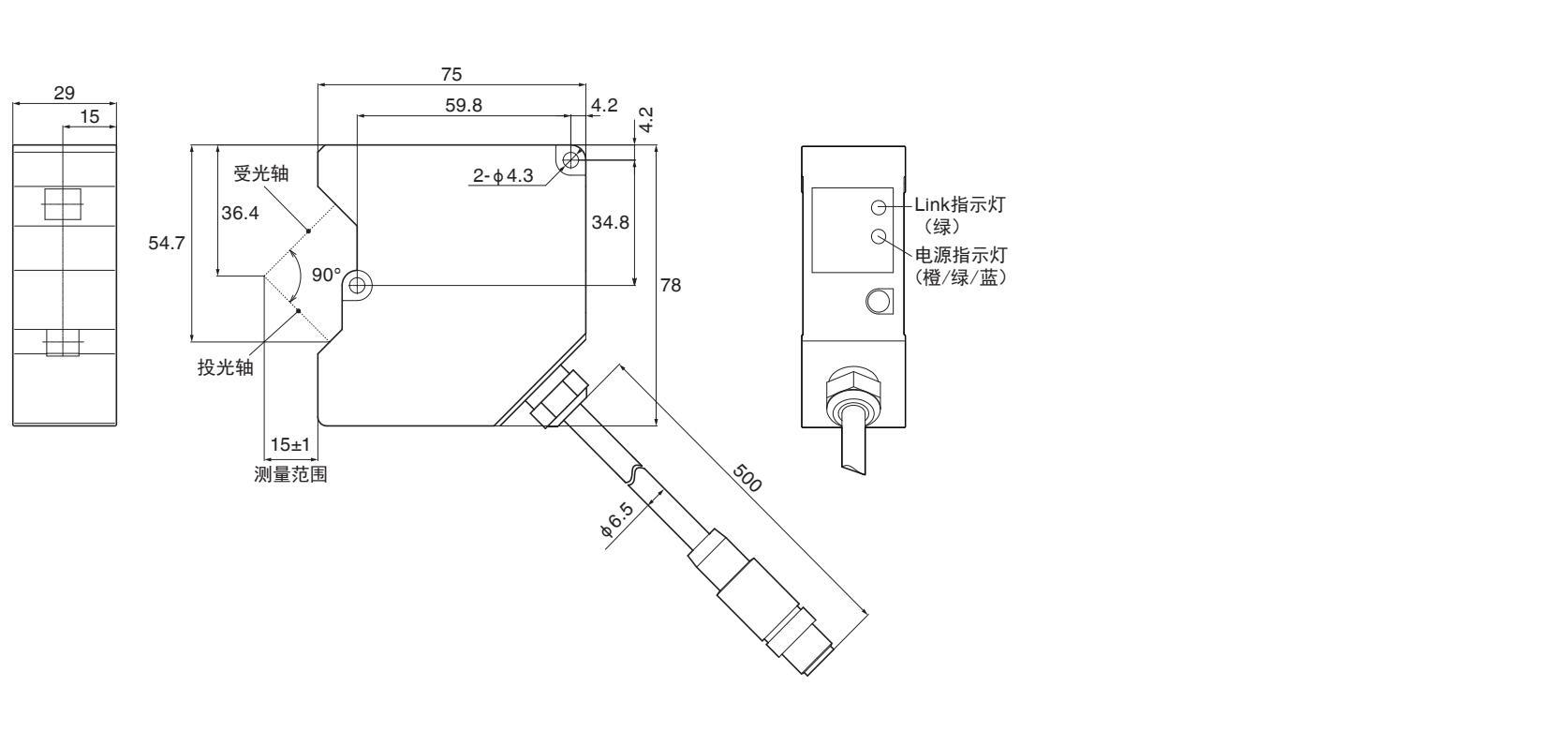

■ CDX-L15A/-LW15A
■ CDX-30A/-W30A
(漫反射模式時)
(正反射模式時)
■CDX-85A/-W85A
(漫反射模式時)

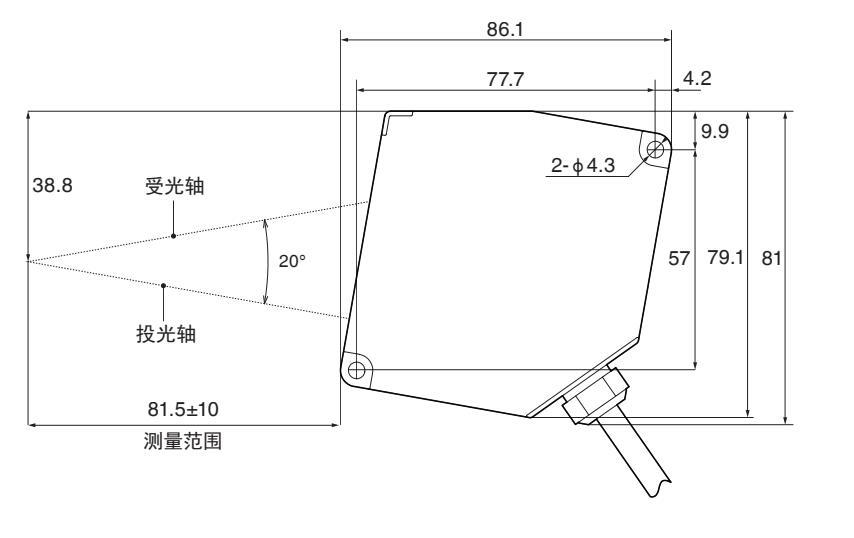

(正反射模式時)

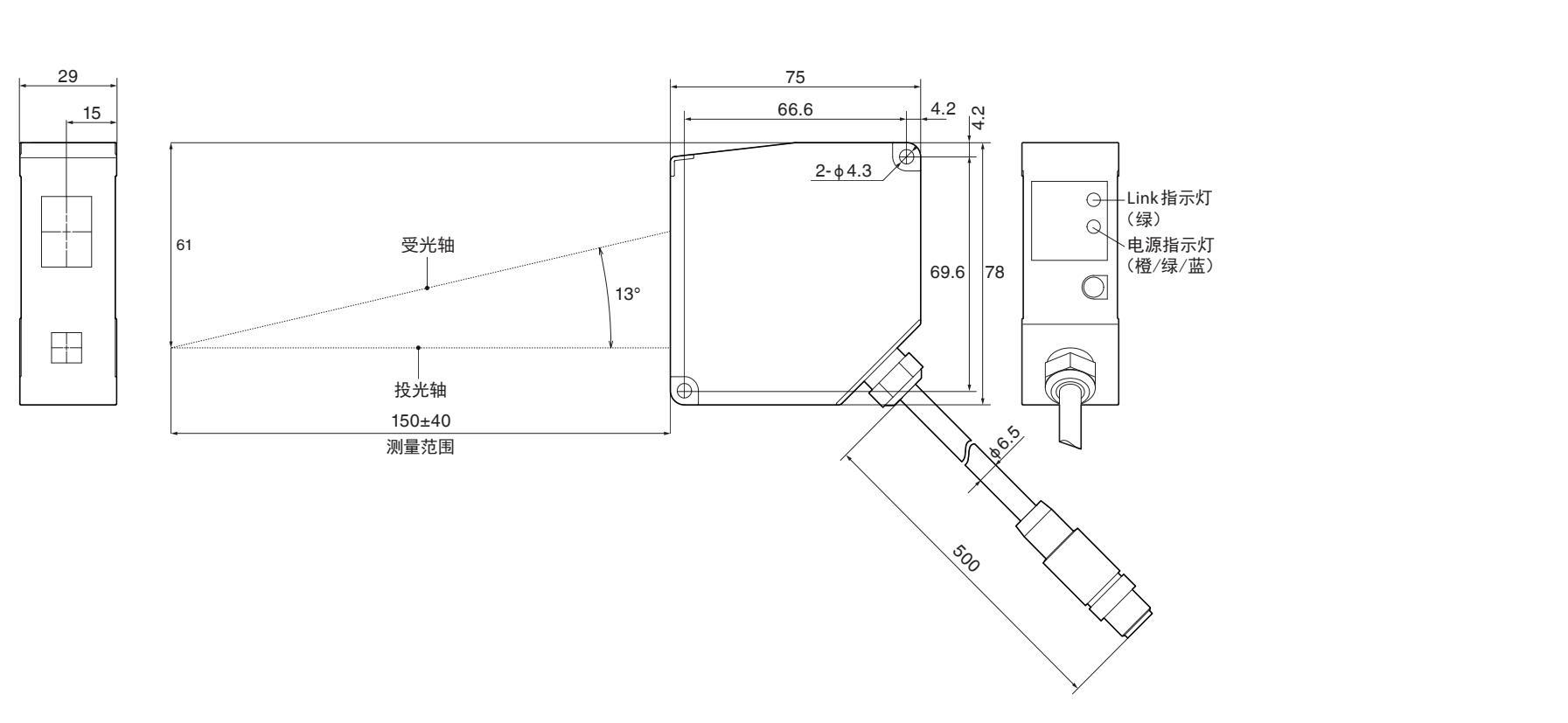

■ CDX-150A/-W150A
■ 連接器單元

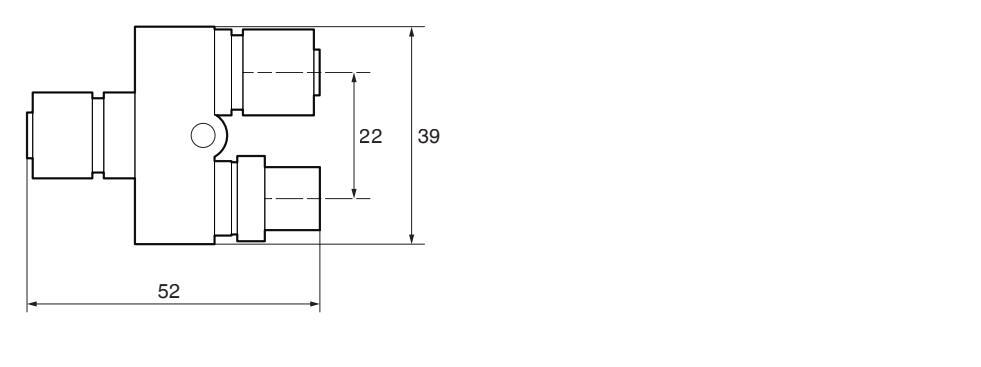

SYL-1208-G0M
■控制器單元

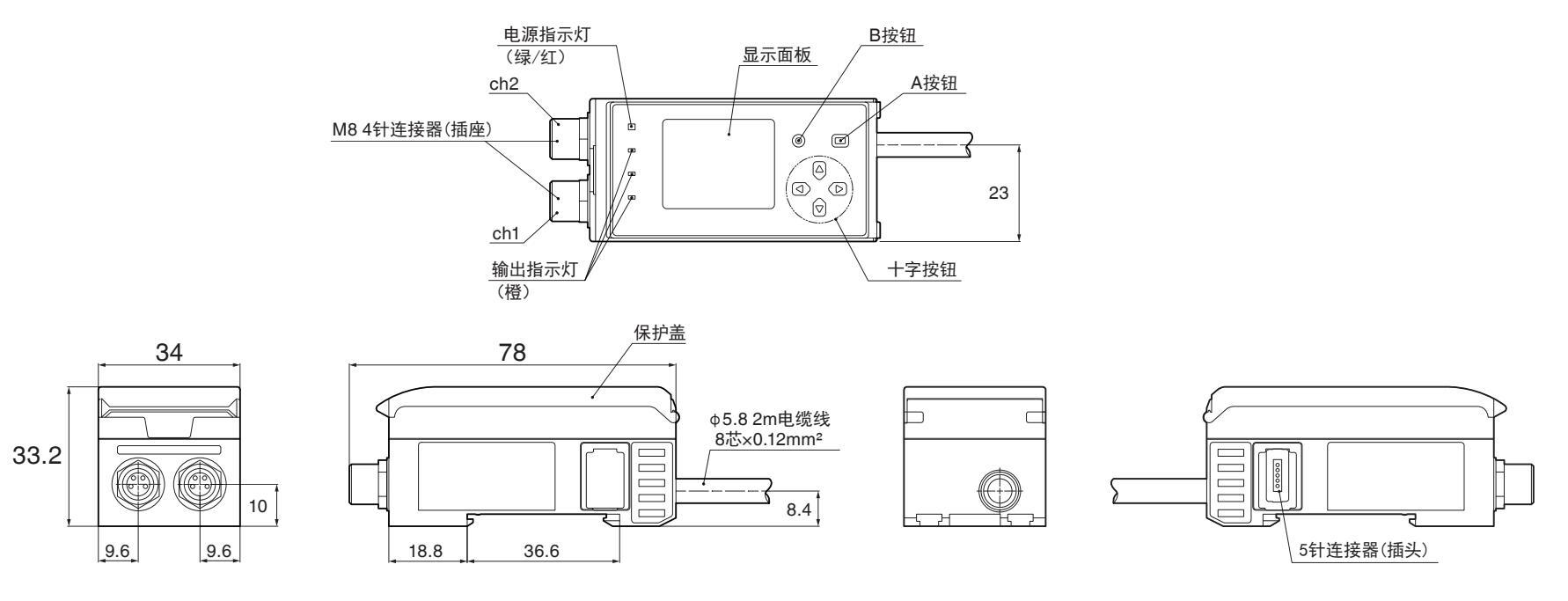

CDA-M-F02
