FASTUS - D12R系列 光纖放大器 - 力通

FASTUS - D12R系列 光纖放大器 - 力通

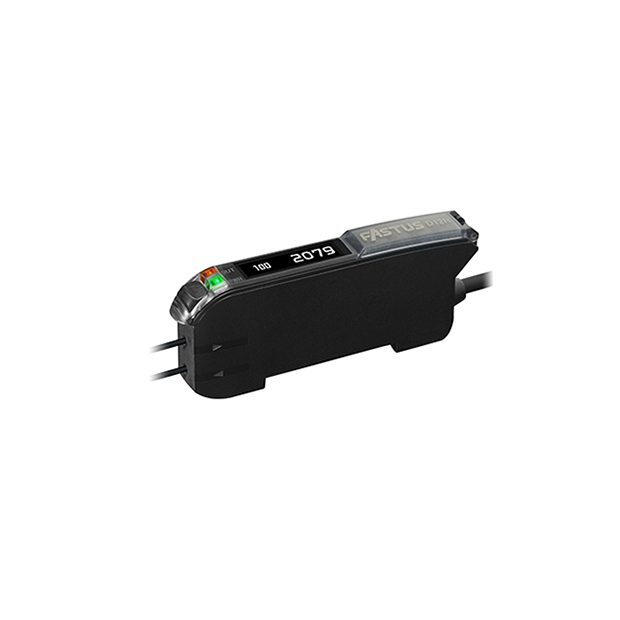

FASTUS - D12R 系列光纖放大器是一款兼顧易用性與高性價比的獨立型感測器，搭載高清晰度 OLED 顯示螢幕，支援多語言顯示（英文、日文、簡體中文），操作直觀，無需說明書即可快速完成設定。其設計延續 D4RF 系列的操作介面，具備大尺寸傾斜按鍵，提升使用便利性。產品提供異頻干擾防護功能，可同時支援最多四台設備並列使用，並具備豐富的外部輸入功能（示教、停止投光、歸零、觸發），可直接在放大器上進行邏輯運算，減少對 PLC 的依賴。高功率 LED 與高效聚光透鏡設計，確保長距離穩定檢測，並有效抵抗粉塵與污垢影響。
－ ＋
加入詢價車
/
詳細介紹

產品下載

D12R系列 說明書下載(英文)

產品特點

  D12R系列 光纖放大器｜D12R-TN｜D12R-TNC4｜D12R-TP｜D12R-TPC4

  1. 顯示螢幕：高清 OLED，支援英文/日文/簡體中文，設定直觀易懂。
  2. 操作設計：大尺寸傾斜按鍵，延續 D4RF 系列介面，提升操作便利性。
  3. 干擾防護：  異頻設定避免交叉干擾，最多支援 4 台並列使用。
  4. 外部輸入：提供示教、停止投光、歸零、觸發輸入等多種功能。
  5. 觸發功能：支援 AND 邏輯運算，減少 PLC 依賴，提升同步檢測效率。
  6. 檢測性能：高功率 LED + 聚光透鏡設計，長距離穩定檢測，抗粉塵與污垢。
  7. 響應速度：最快 250 μs，確保快速精準的檢測反應。

兼顧易用性和可視性的
D12R系列
搭載高清有機EL顯示器、可直觀易懂的操作。
這是一款功能精簡、專注於高性價比的獨立型簡易光纖擴大機。

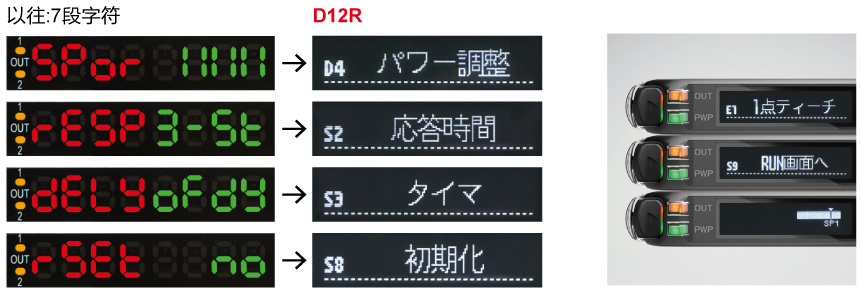

搭載高清晰度、易於觀看的有機EL顯示屏
實作了傳統7段LED無法顯示的漢字與假名。即使沒有說明書也能輕鬆辨識設定項目，有效縮短設定時間。

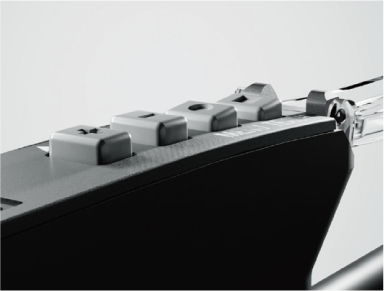

易於按壓的按鈕設計
透過採用帶有傾斜的按鈕設計，顯著優化了按壓體驗。



易於按壓的按鈕設計
透過採用帶有傾斜的按鈕設計，顯著優化了按壓體驗。
具備與D4RF系列同等的操作便利性
在按鍵佈局、選單層級及示教操作等介面設計上，均延續了D4RF系列廣受好評的直覺易用特性。

搭載了專為提升現場工作效率而設計的功能

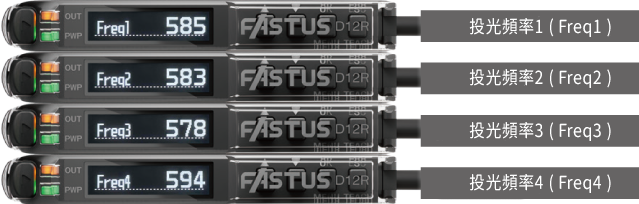

異頻幹擾防護功能
並列設定多台D12R系列產品時，可透過將各擴大機的投光頻率設定為不同數值，有效防止因相互幹擾引發的誤動作。本功能最多可支援4台設備同時使用。
※響應時間隨投光頻率的不同而變化。

外部輸入
可選外部輸入包括示教輸入、發射器關閉、零點重設和觸發。

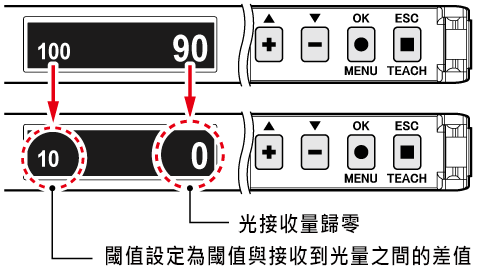

零重置
執行零點重置會將目前接收到的光量設為零。
例如，當您想要將參考接收到的光量設為零，或想將「無物體存在」設為零但實際接收到的光量不為零時，可以使用此功能。

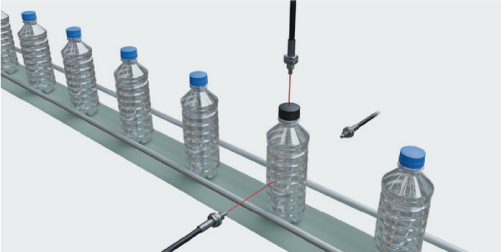

觸發輸入
透過觸發輸入，光纖放大器可實現邏輯運算
(AND處理)。即使需要同時使用觸發與偵測兩種
感測器時，也可在不依賴PLC的情況下完成同步
與偵測操作。





■觸發輸出時序
僅在外部輸入處於ON狀態時啟用輸出。若
定時器設定處於有效狀態，輸出時序將依照定時器的
設定執行。

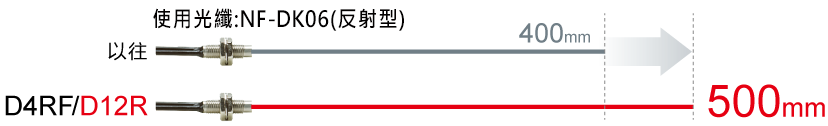

遠距離增強探測能力
高功率LED與高效率透鏡相結合，提高了感應距離。
這確保了檢測的穩定性，並增強了抗塵性和抗污染能力。

陣容

類型 形狀 介面 OLED 顯示器
和按鍵		 電纜類型 連接器類型 模型
獨立式模型 NPN 1個輸出 ✓ ✓ − D12R-TN
菲律賓國家警察 ✓ ✓ − D12R-TP
NPN ✓ − ✓ D12R-TNC4
菲律賓國家警察 ✓ − ✓ D12R-TPC4

選購品/配件

連接器電纜

  • 直的

    M84CN-2S

    電纜長度：2米

    M84CN-5S

    電纜長度：5米

    M84CN-10S

    電纜長度：10米
    最小彎曲半徑（固定後）：
    24 毫米

  • L形

    M84CN-2L

    電纜長度：2米

    M84CN-5L

    電纜長度：5米

    M84CN-10L

    電纜長度：10米
    最小彎曲半徑（固定後）：
    24 毫米

端板

  • BEF-002

    （2 件）

安裝支架

  • BEF-001

控制面板蓋

  • BF-D12R

    *包含物品
D12R系列 運用例子

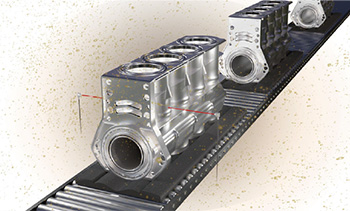

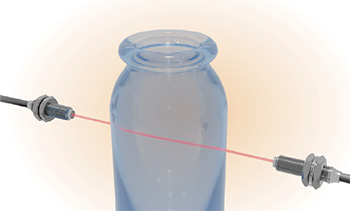

在油霧環境中檢測引擎缸體 高溫環境下瓶子的檢測
在油霧環境中檢測引擎缸體 高溫環境下瓶子的檢測

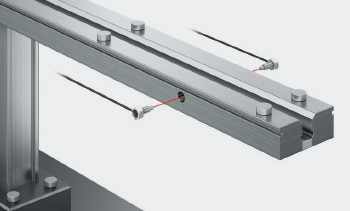

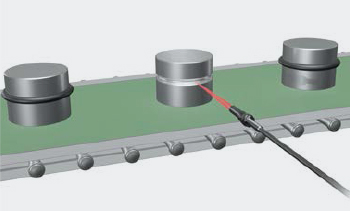

檢測電子元件的存在 檢測O環的存在
檢測電子元件的存在 高溫環境下瓶子的檢測

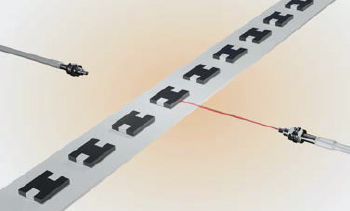

在高溫

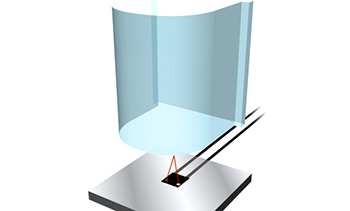

環境下檢測晶片零件		 FOUP 的檢測
在高溫 環境下檢測晶片零件 FOUP 的檢測

產品規格

類型 電纜類型 連接器類型
模型 NPN D12R-TN D12R-TNC4
菲律賓國家警察 D12R-TP D12R-TPC4
光源 四元件紅色LED（波長：660奈米）
回應時間 50微秒、250微秒、1毫秒、4毫秒
教學模式 單點、雙點、自動、直通、單點區域、雙點區域、手動
展示 數字顯示 OLED顯示屏，128 x 22像素
；選單語言：英文、日文、繁體中文
指標 輸出指示燈（橘色），電源指示燈（綠色）
定時器功能 功能 延時開啟、延遲關閉、開/關延遲、脈衝輸出、
延遲開啟脈衝
時間 可調範圍：0.1 至 30,000 毫秒
控制輸出 NPN/PNP，集極開路
，最大電流 100 mA/30 VDC，殘餘電壓 1.8 V 或更低
輸出模式 亮燈/暗燈，可透過設定選擇
外部輸入 示教輸入，發射器關閉，歸零重位，觸發
保護電路 反極性保護、輸出過電流保護、
輸出短路保護
聯繫 2公尺電纜，4條導線，
最小彎曲半徑：
4倍電纜直徑		 M8 4針
插頭連接器
幹擾預防量 最多 4 個單元（頻率選擇性）
供電電壓 10 ... 30 VDC ±10 % 包括 10 % 漣波 (pp)
目前消耗 節能模式：關閉 10VDC 時電流為 42mA 或更低，30VDC 時電流為 19mA 或更低
節能模式：開啟 10VDC 時電流不超過 30mA，30VDC 時電流不超過 15mA
熱身時間 300毫秒
適用法規 EMC 歐盟電磁相容性指令 (2014/30/EU) 、
英國電磁相容性
法規 (2016 年電磁相容性條例)、
FCC 第 15 部分 B 子部分
環境 歐盟RoHS指令（2011/65/EU） 、英國RoHS指令（ 2012年電氣及電子設備中
某些有害物質限制使用條例） 、中國RoHS指令（工信部令第32號）

適用標準 EN/IEC 60947-5-2
NRTL認證 UL認可的
美國和加拿大組件認證
獲得美國和加拿大UL認證
環境阻力 環境照度 陽光：67,000 勒克斯或更低；
白熾燈：99,000 勒克斯或更低；
LED 照明（直流燈）：16,000 勒克斯或更低
環境溫度/濕度 -25 ... 55 °C/35 ... 85 % RH（無結冰或冷凝）
儲存溫度/濕度 -40 ... 70 °C/35 ... 85 % RH（無結冰或冷凝）
抗振性能 10 ... 55 Hz 雙振幅 1.5 mm
各 X、Y、Z 方向 2 小時
抗衝擊性 在 X、Y、Z 三個方向上均以 500m/s² 的速度重複此操作
保護程度 IP50（IEC 60529）
材料 房屋，封面：PC
重量 約72克 約72克

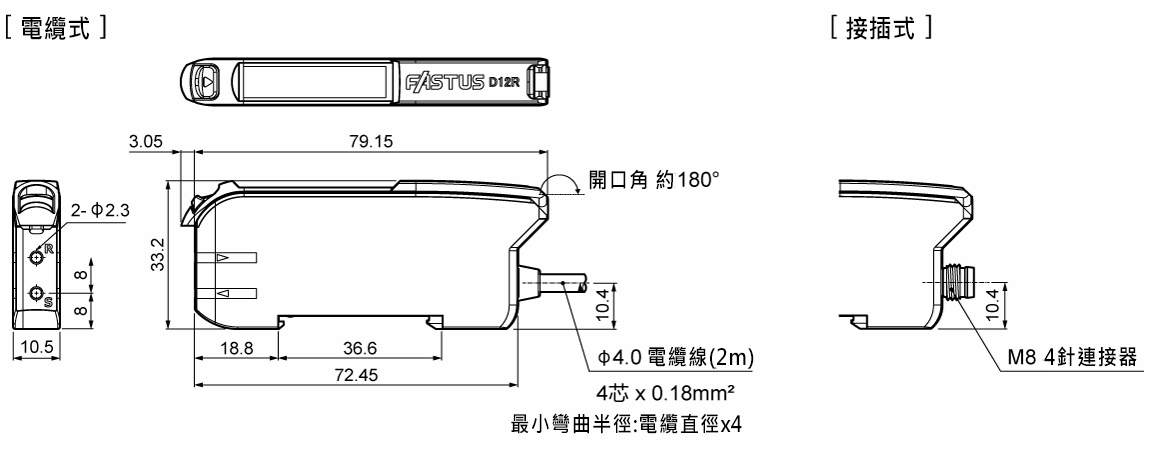

產品尺寸

  • 安裝支架

    BEF-001（可選）

    端板

    BEF-002（可選）

    連接線纜（選購）

    • M84CN-2S、M84CN-5S、M84CN-10S

      L = 2,000 (M84CN-2S)
      L = 5,000 (M84CN-5S)
      L = 10,000 (M84CN-10S)
      電纜材料：PVC
      導體橫截面：
      4芯 x 0.25 mm²最小
      彎曲半徑：
      24 mm（固定後）

    • M84CN-2L、M84CN-5L、M84CN-10L

      L = 2,000 (M84CN-2L)
      L = 5,000 (M84CN-5L)
      L = 10,000 (M84CN-10L)
      電纜材料：PVC
      導體橫截面：
      4芯 x 0.25 mm²最小
      彎曲半徑：
      24 mm（固定後）

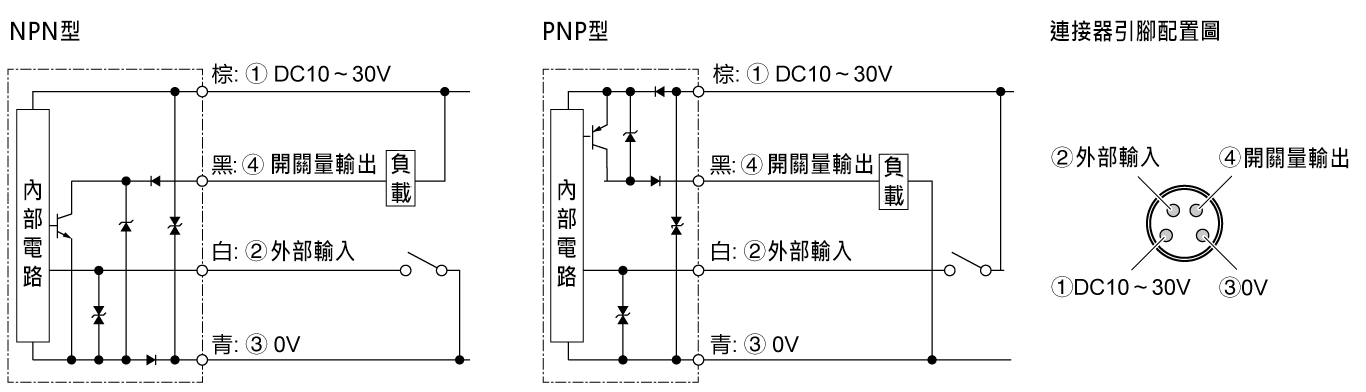

產品電路圖
