產品特點

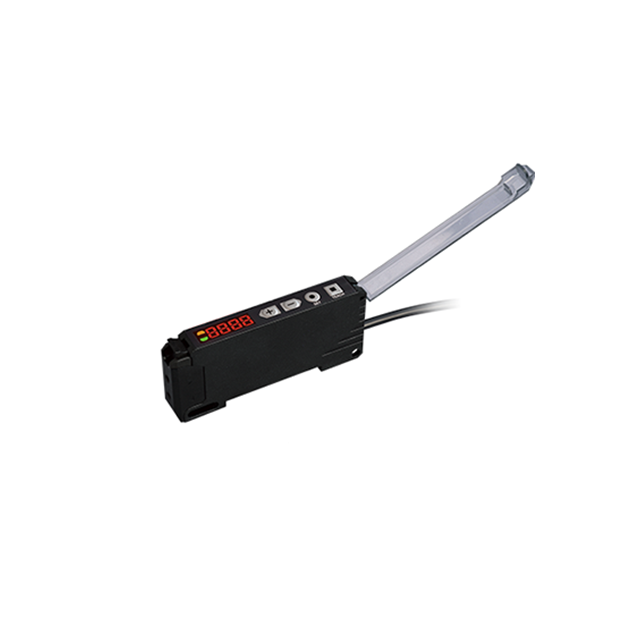

D1RF/V2RF 系列 新一代光纖感測器 ｜D1RF-T｜D1RF-TC｜V2RF-N｜V2RF-NC｜V2RF-P｜V2RF-PC
- 反應速度與光強調整：D1RF 提供標準/快速模式與三段光強度選擇，適用高速與微小物體偵測。
- 靈敏度調節與指示：V2RF 配備 8 圈靈敏度旋鈕與指示器，可精準微調。
- 延遲輸出功能：D1RF 支援可調延遲與脈衝輸出，V2RF固定 40ms OFF 延遲，提升訊號穩定性。
- 防水結構與安裝彈性：配IP66 防護等級，支援電纜式與接插式，並具 M3 安裝孔。

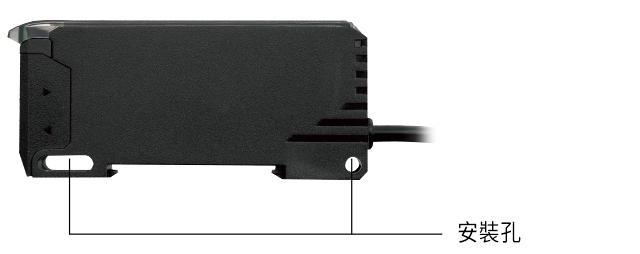

安裝孔
設有M3螺絲安裝孔。這樣，光纖感測器無需使用DIN導軌或安裝支架即可安裝。
設有M3螺絲安裝孔。這樣，光纖感測器無需使用DIN導軌或安裝支架即可安裝。

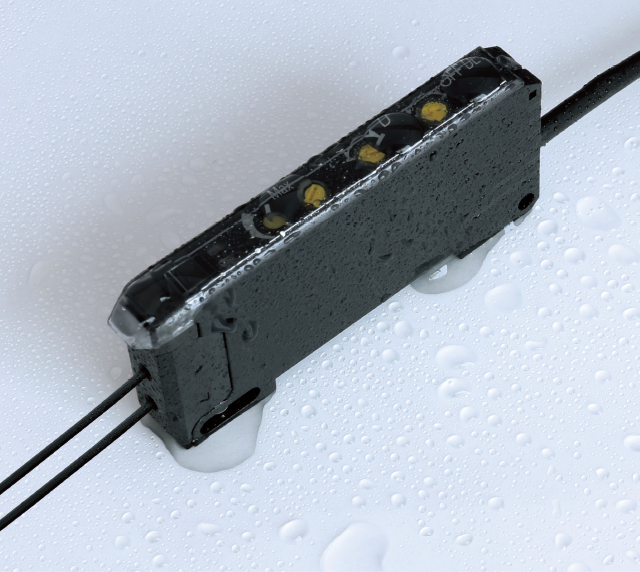

防護等級：IP66
這款光纖感測器採用罕見的IP66防護等級，可放心用於工廠或會接觸水的設備中。
這款光纖感測器採用罕見的IP66防護等級，可放心用於工廠或會接觸水的設備中。

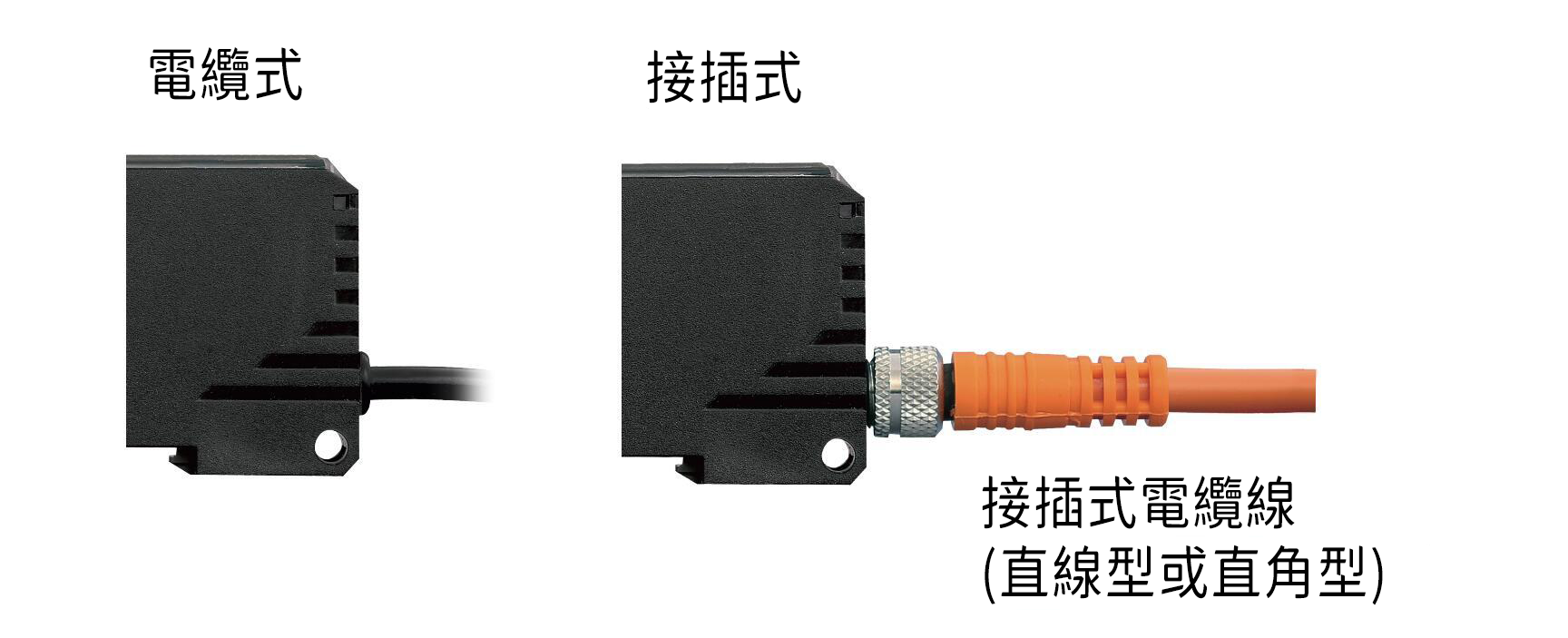

電纜和連接器類型
既有經濟實惠的電纜類型，也有更換感測器時無需接線的連接器類型。
既有經濟實惠的電纜類型，也有更換感測器時無需接線的連接器類型。

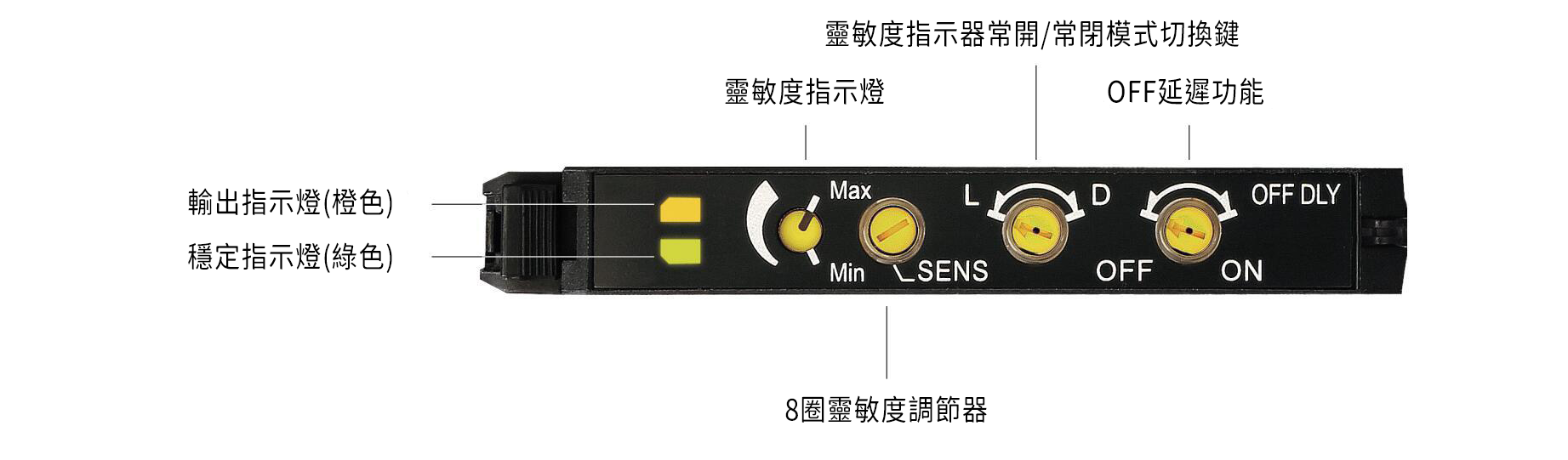

使用者友善控制面板
響應時間切換是可能的
響應時間可在標準響應時間 250 μs 和高速響應時間 50 μs 之間切換。
這對於檢測高速運動的小型工件非常有效。
響應時間可在標準響應時間 250 μs 和高速響應時間 50 μs 之間切換。
這對於檢測高速運動的小型工件非常有效。

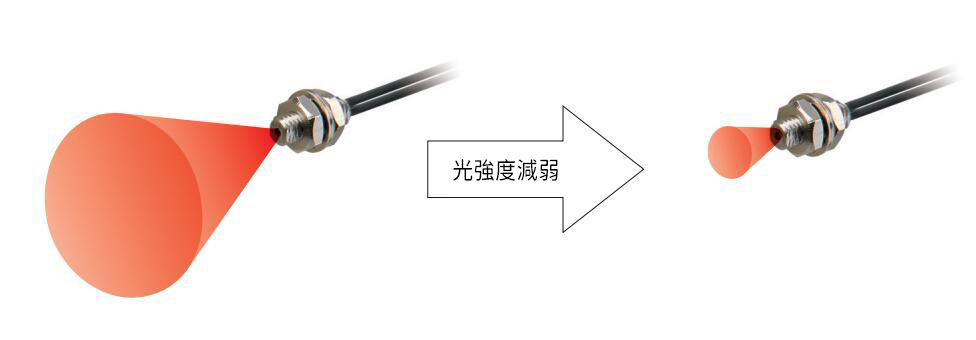

降低發光功率的功能
可以切換三種不同的發射光功率。由於降低發射光功率可以防止接收光飽和，因此在近距離探測或偵測透明物體或小型物體時非常有用。
可以切換三種不同的發射光功率。由於降低發射光功率可以防止接收光飽和，因此在近距離探測或偵測透明物體或小型物體時非常有用。
NPN/PNP可切換
控制輸出可透過在NPN和PNP之間切換來使用。這樣可以減少庫存並消除訂單錯誤。
控制輸出可透過在NPN和PNP之間切換來使用。這樣可以減少庫存並消除訂單錯誤。
定時器功能
配備定時器功能，可選擇開機延遲、關機延遲和單次觸發模式。延時時間可以以 1 毫秒為增量進行設置，範圍為 1 至 9999 毫秒。
配備定時器功能，可選擇開機延遲、關機延遲和單次觸發模式。延時時間可以以 1 毫秒為增量進行設置，範圍為 1 至 9999 毫秒。
產品陣容
| 類型 | 形狀 | 輸入/輸出 | 回應 時間 |
括號中的模型 是連接器類型 |
|
| NPN | 菲律賓國家警察 | ||||
| 教學示範 + 展示 |
 |
控制輸出 外部示教輸入 |
250 微秒 / 50 微秒 | D1RF-T (D1RF-TC) |
|
選購件
安裝支架
-
BEF-WLL180
連接器電纜已停產及後續型號的連接器電纜
-
直的
JCN-S
電纜長度：2米JCN-5S
電纜長度：5米JCN-5S
電纜長度：10米 -
L形
JCN-L
電纜長度：2米JCN-5L
電纜長度：5米JCN-10L
電纜長度：10米
後續型號
-
直的
M84CN-2S
電纜長度：2米M84CN-5S
電纜長度：5米M84CN-10S
電纜長度：10米 -
L形
M84CN-2L
電纜長度：2米M84CN-5L
電纜長度：5米M84CN-10L
電纜長度：10米
產品規格
| 模型 | 利用數位顯示模型進行教學 | ||
| 電纜類型 | D1RF-T | ||
| 連接器類型 | D1RF-TC | ||
| 光源 | 紅色LED燈 | ||
| 回應時間 | 250 微秒 / 50 微秒 | ||
| 靈敏度調整 | 教學，使用+/-按鈕微調 | ||
| 指標 | 輸出指示燈：橘色，電源指示燈：綠色 | ||
| 數字顯示 | 7段式4位數字顯示：接收光照強度/閾值/設定值 | ||
| 控制輸出* | 透過設定切換 NPN / PNP，開集電極，300 V / 100 mA，殘餘電壓最大 1.8 V。 | ||
| 外部輸入 | 校外教學 | ||
| 定時器功能 | 關閉/開啟延遲/關閉延遲/單次觸發，1 至 9999 毫秒 | ||
| 輸出模式 | 可透過設定選擇亮燈/暗燈開啟 | ||
| 保護電路 | 反接保護、過流保護、最大30V。 | ||
| 連接類型 | 線纜類型：4芯2米線纜，連接器類型：M8，4針 | ||
| 等級 | 供電電壓* | 10 至 30 VDC（含 10% 漣波） | |
| 目前消耗 | 最大電流 40mA。 | ||
| 適用 | EMC | EMC指令（2014/30/EU） | |
| 法規 | 環境 | RoHS指令（2011/65/EU），中國RoHS指令（工信部第32號命令） | |
| 適用標準 | EN 60947-5-2 | ||
| 公司標準 | 抗噪性能：Feilen 3級認證 | ||
| 環境 阻力 |
環境溫度/濕度* | -25 至 +55°C / 35% 至 85%（無結冰或冷凝） | |
| 儲存溫度/濕度 | -40 至 +70°C / 35 至 95%（無結冰或冷凝） | ||
| 環境照度 | 陽光：10,000 勒克斯或以下；白熾燈：3,000 勒克斯或以下 | ||
| 抗振性能 | 頻率範圍 10 至 55 Hz；雙振幅 1.5 mm；X、Y 和 Z 方向各持續 2 小時 | ||
| 抗衝擊性 | 50 G (500 m/s² )，在 X、Y 和 Z 方向上各進行 3 次。 | ||
| 保護程度 | IP66 | ||
| 材料 | 外殼，封面：PC | ||
| 重量 | 線纜類型：約 66 克，連接器類型：約 22 克 | ||
| 包含配件 | 使用說明書 | ||
| *取決於緊密安裝的光纖感測器的數量。 ●1至2個：-25至-55℃，供電電壓：30V，輸出電流：100mA。 ●3至10個：-25至-55℃，供電電壓：24V，輸出電流：100mA。 ●11至16個：-25至-55℃，供電電壓：24V，輸出電流：20mA。 |
|||

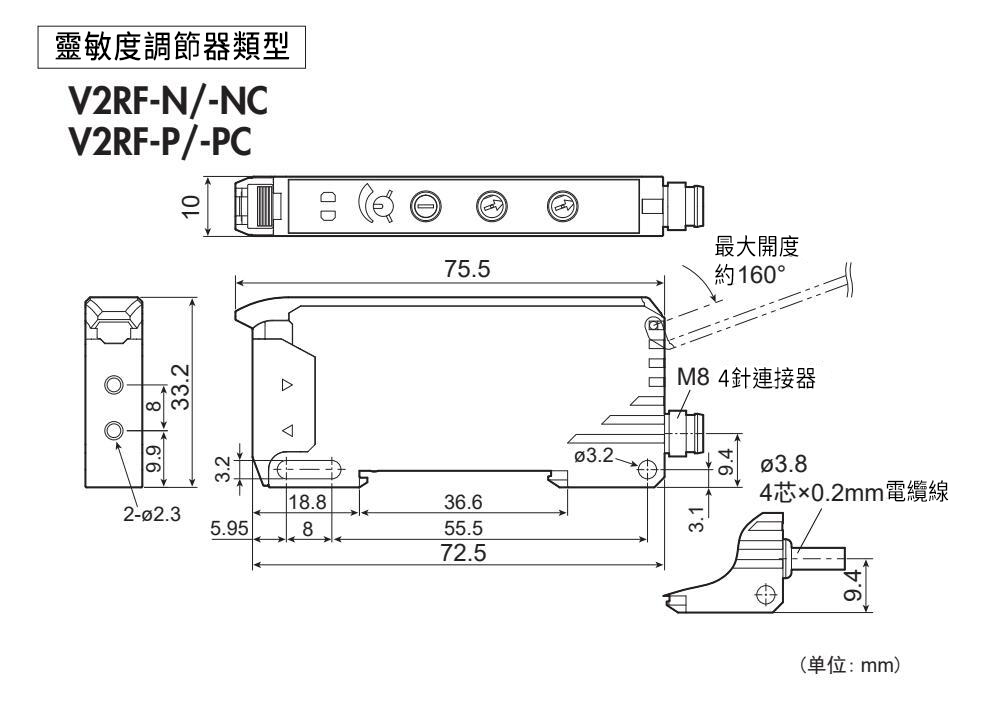

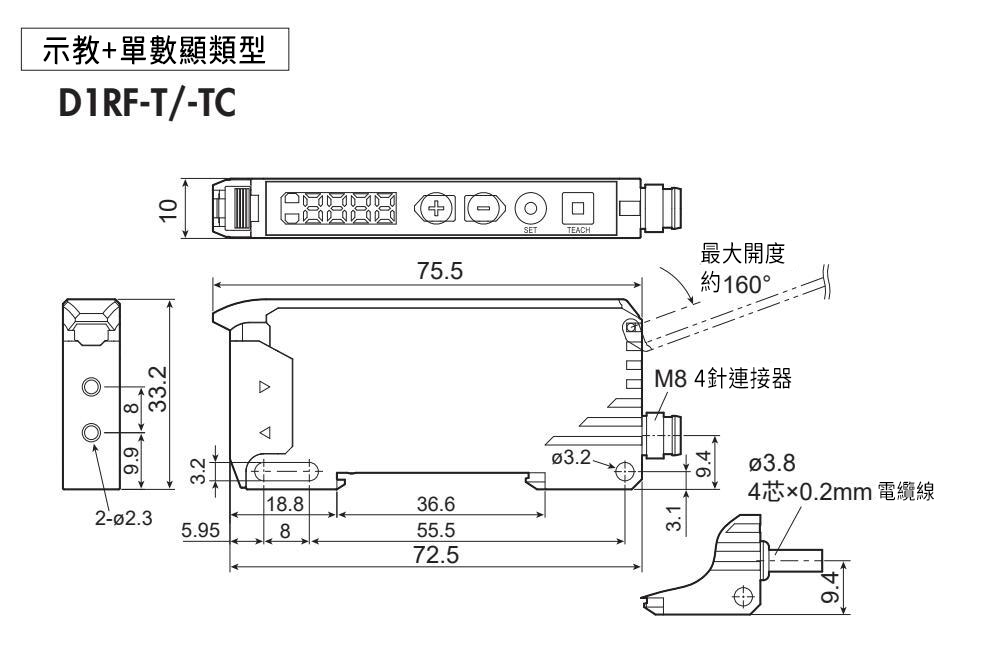

產品尺寸

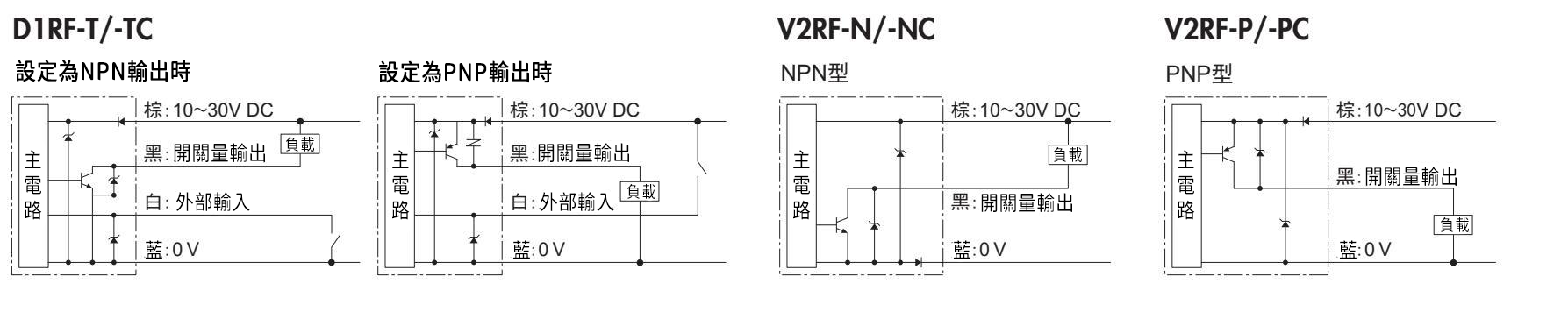

產品電路圖
