FASTUS - LS 線型雷射採用高穩定性光學設計，能夠產生清晰的線型雷射束，適用於精密測量、加工定位與校準等工業應用。其高耐用性與準確度，使其成為各類精密作業的理想選擇。

產品下載

產品特點

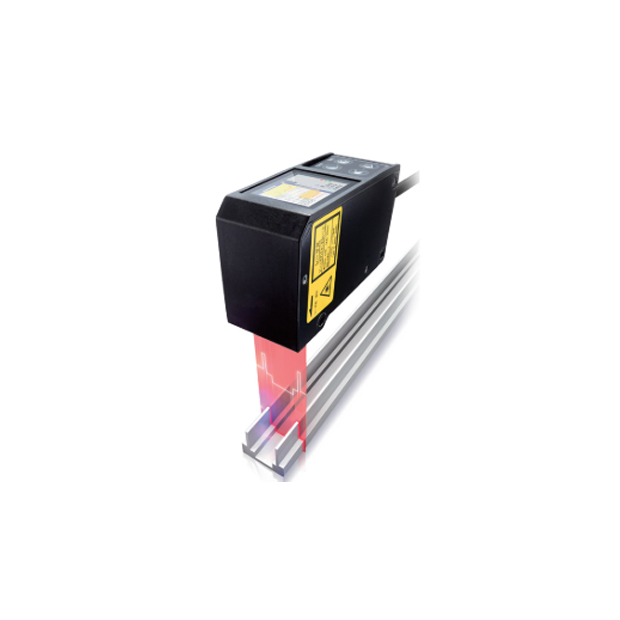

LS 線型雷射

高線性精度：±0.1%FS，確保測量結果穩定可靠。
超高速採樣：最快可達0.5ms，提高數據更新率。
優於低成本二維測量感測器：提供更精準的測量性能。

2D形狀測量感測器，形狀測量的技術革新。
採用線形激光，可測量工件的高度、寬度等。
高速、高精度

在自動化的製造生產線上，對零件的外觀檢查、原料的品質管理都有嚴格的要求。
FASTUS針對以往的點雷射位移感測器、機器視覺等產品解決不了的偵測領域，推出的二維測量的雷射位移感測器LS系列。
新一代的形狀測量感測器，實現了高精度、高速、超高性價比，開拓了零件檢測的新領域。

獨特的高速、小型、低價格的形狀測量感測器

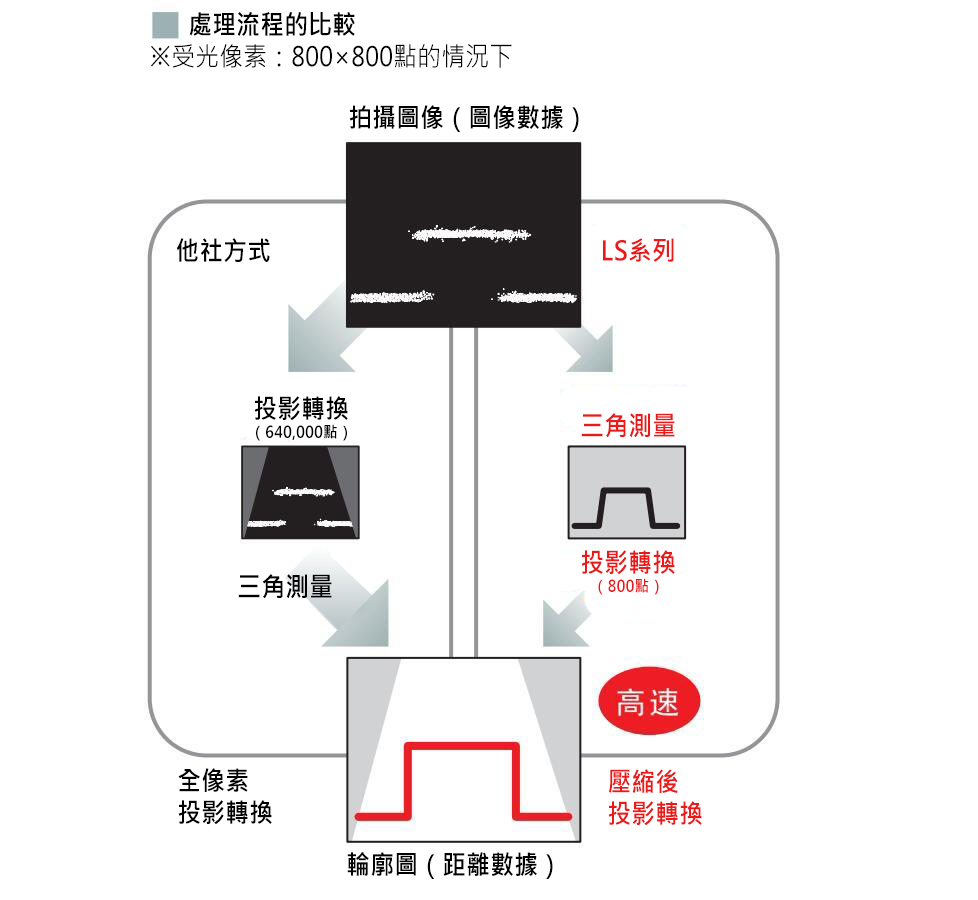

透過拍攝畫像進行投影轉換後，演算處理並轉換成距離數據，實現高度和寬度的測量。
與其他公司全像素投影轉換的產品相比，採用獨特的三角測量後投影轉換的方式，大幅壓縮了資料處理量，以實現高速測定。
LS系列二維測量感測器實現了小型、高整合、低成本。

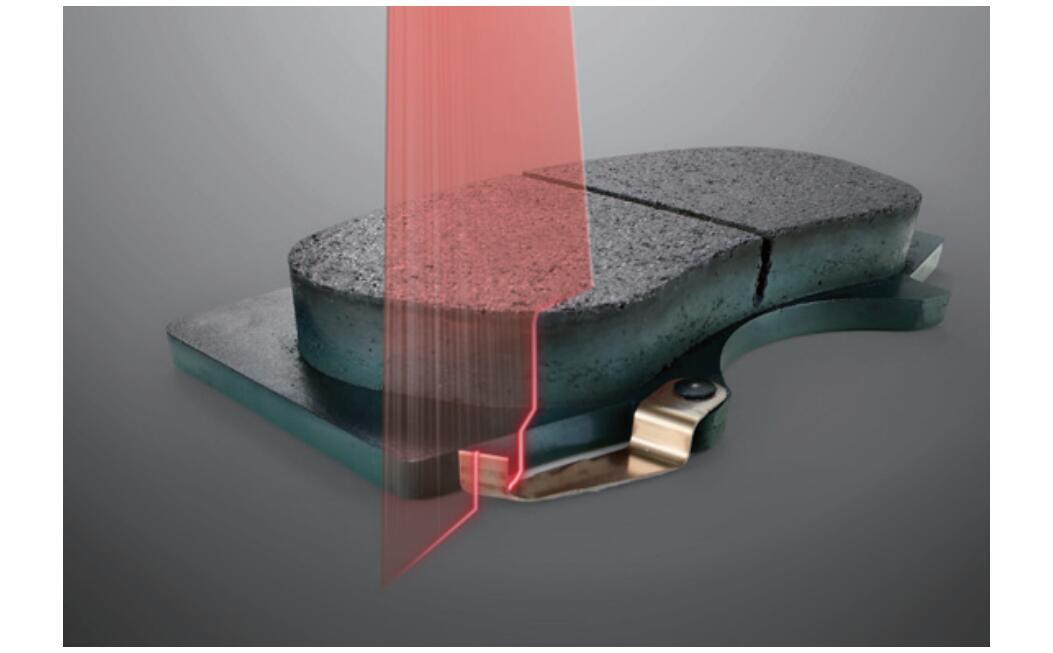

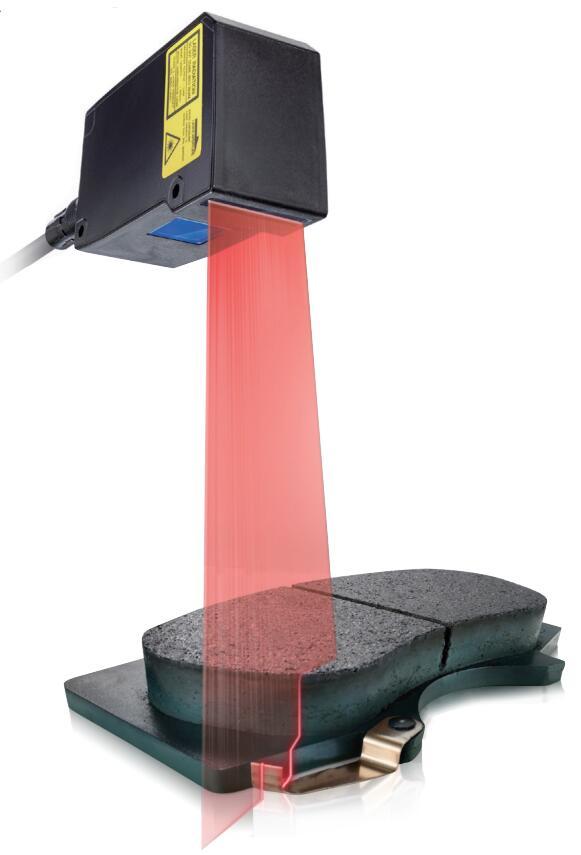

煞車碟盤部件的高度測量
指示煞車磨損程度的金屬零件PWI的前端和煞車面的相對位置（高度）測量。
（PWI: Pad Wear Indicator）

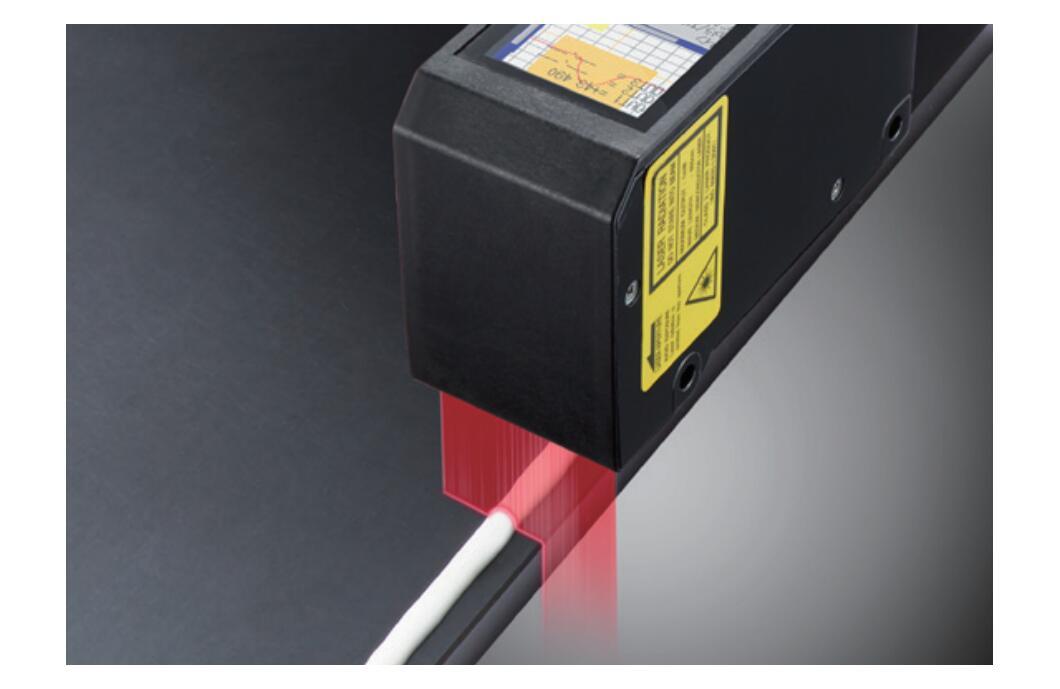

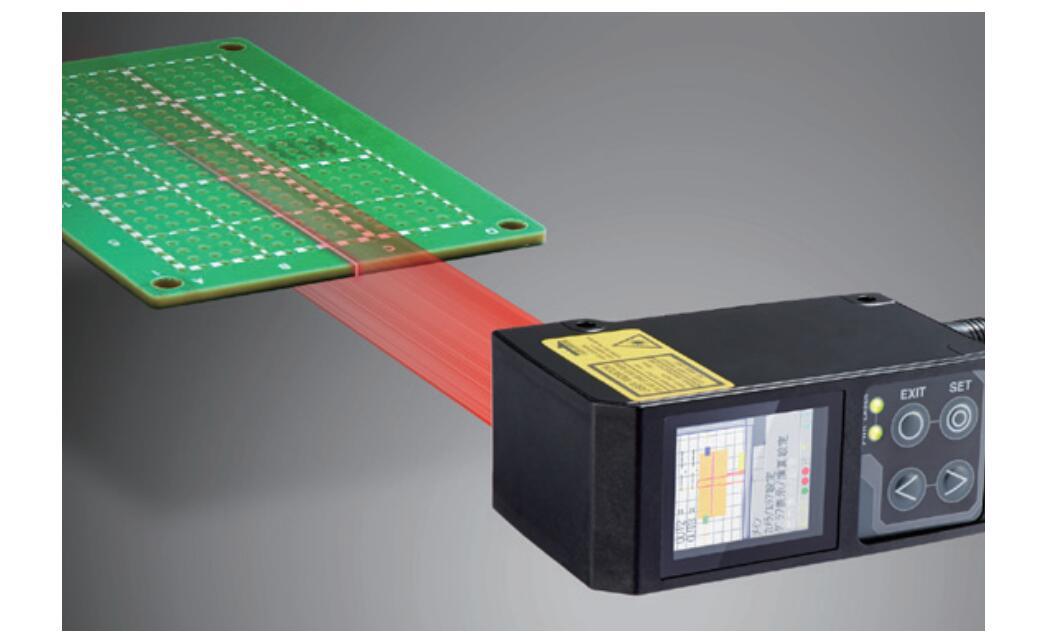

監視是否兩張基板重疊在一起
跟以往使用2台位移感測器來測量厚度的方法相比，選用LS系列，在橫向安裝1台即可實現測量，安裝和設計更容易。

密封膠的塗裝位置、塗裝量測量
密封膠塗抹後，馬上對高度、寬度進行測量，並回饋給控制系統，以準確控制塗膠量和塗膠位置。

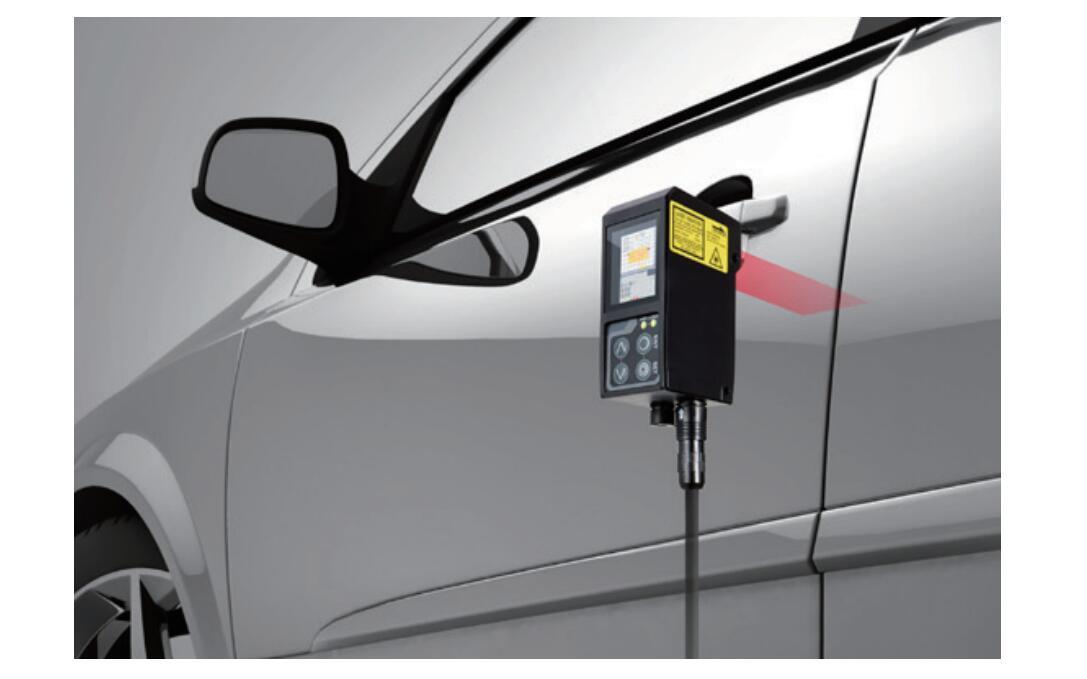

汽車車門間隙、高度差檢測
為確保汽車車門安裝時的精確度，可對門體與車體之間的縫隙、高度差等進行短時間的非接觸測量。

設定簡單

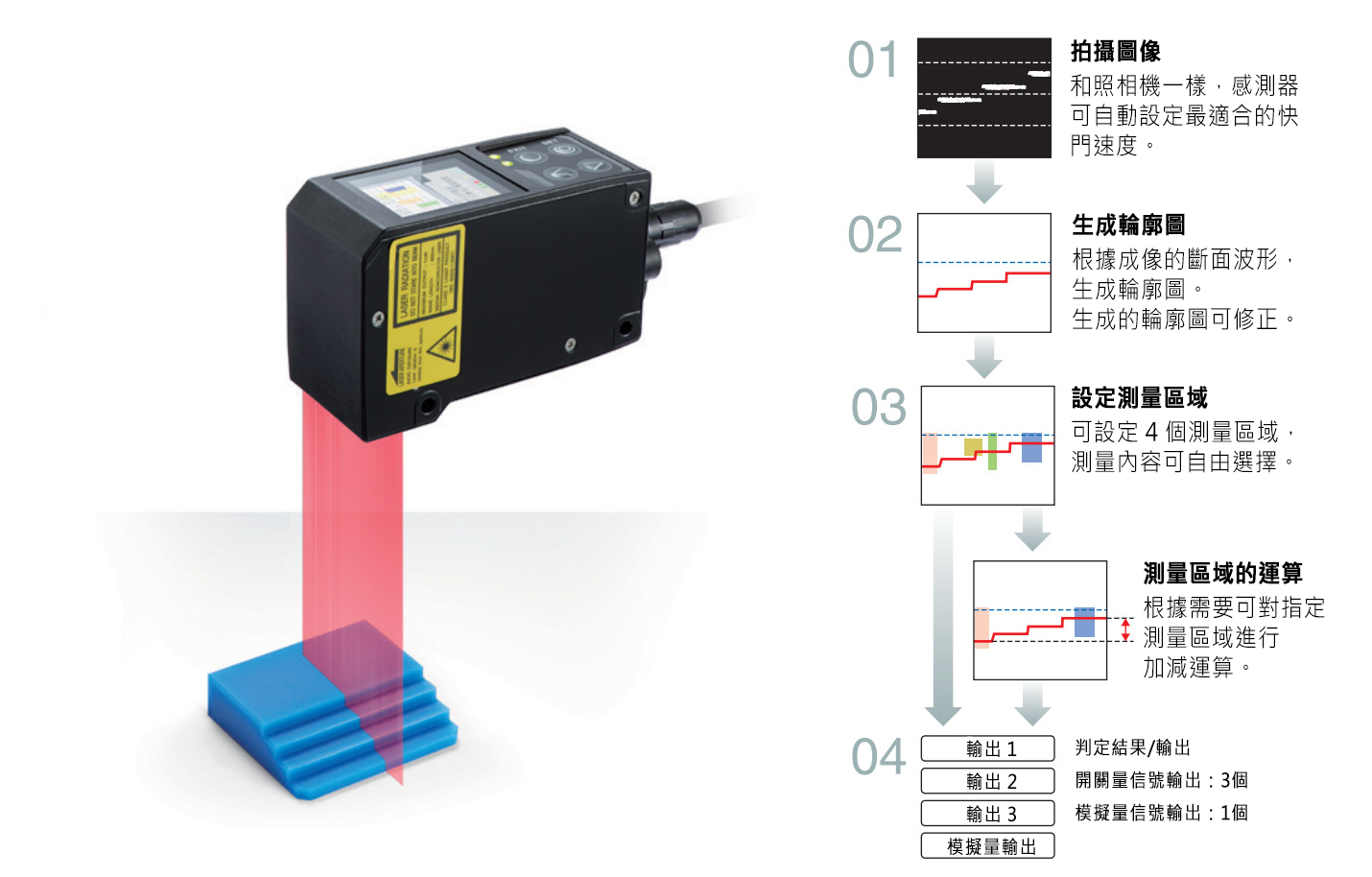

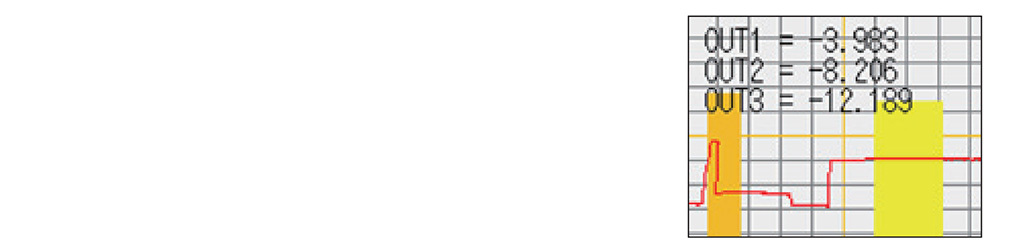

LS系列，透過拍攝影像產生輪廓圖、測量區域的設定/運算、判定結果/輸出，4個步驟就可以完成設定。

高精度、高穩定性的測量功能
快門速度自動調整功能
設定時，放置好工件位置後，按下「自動調整」按鍵，感應器會根據受光量自動選擇最佳的快門速度

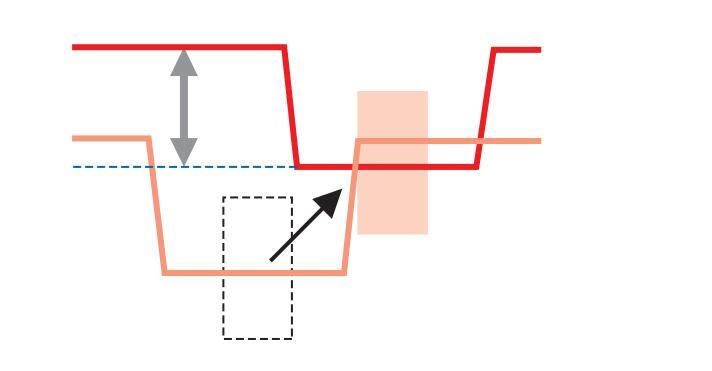

輪廓補償功能

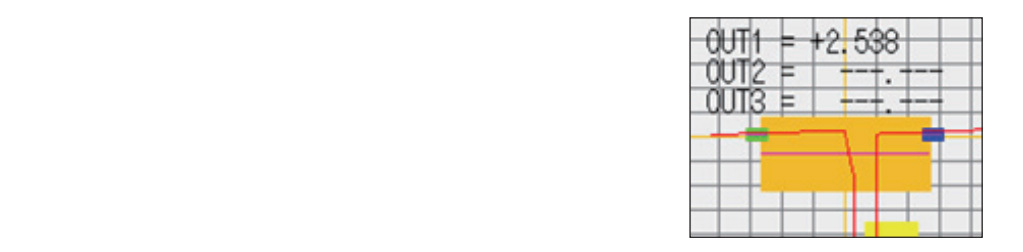

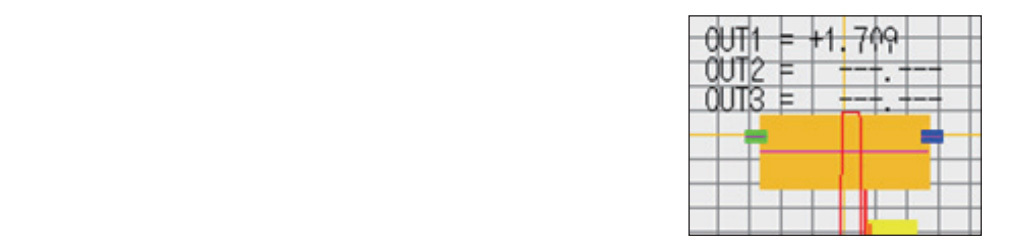

二維雷射感測器LS系列內建的輪廓補償功能，對有位置偏差的工件，進行高度、位置、傾斜度的補償。

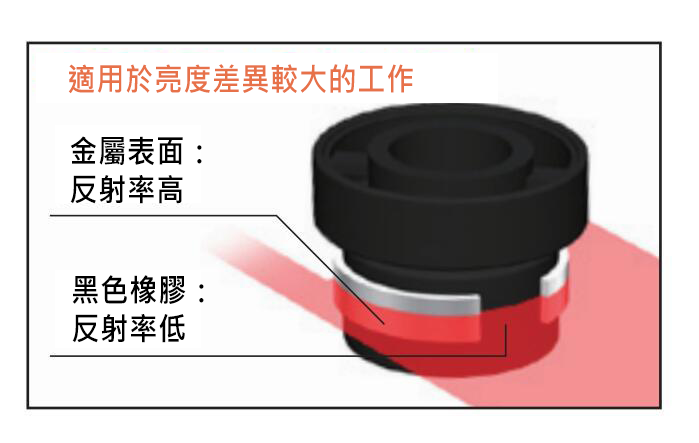

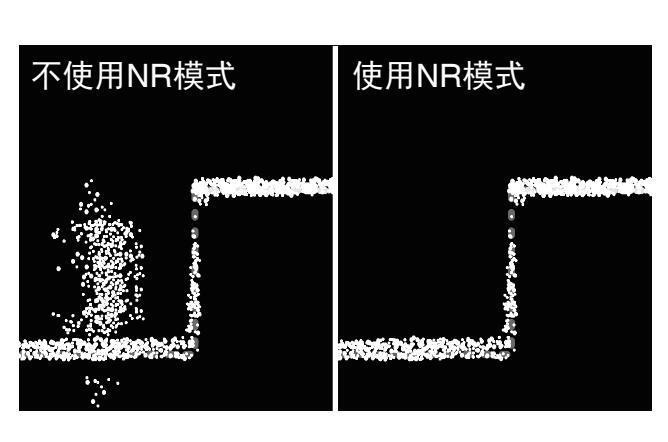

感測器擁有標準的“高精度模式”、4倍速的“高速模式”、擴大動態範圍的“HDR模式”、去除乾擾的“NR模式”，應對各種檢測需求，並能穩定檢測。

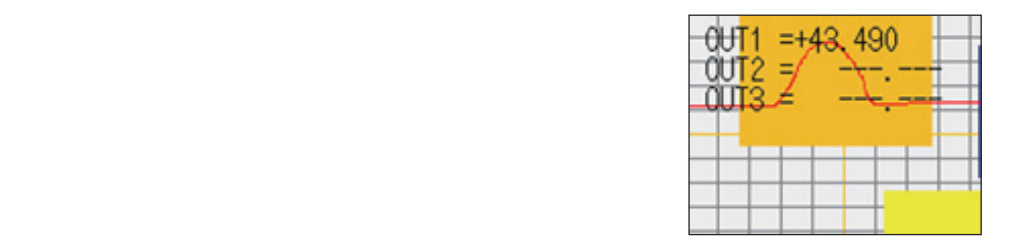

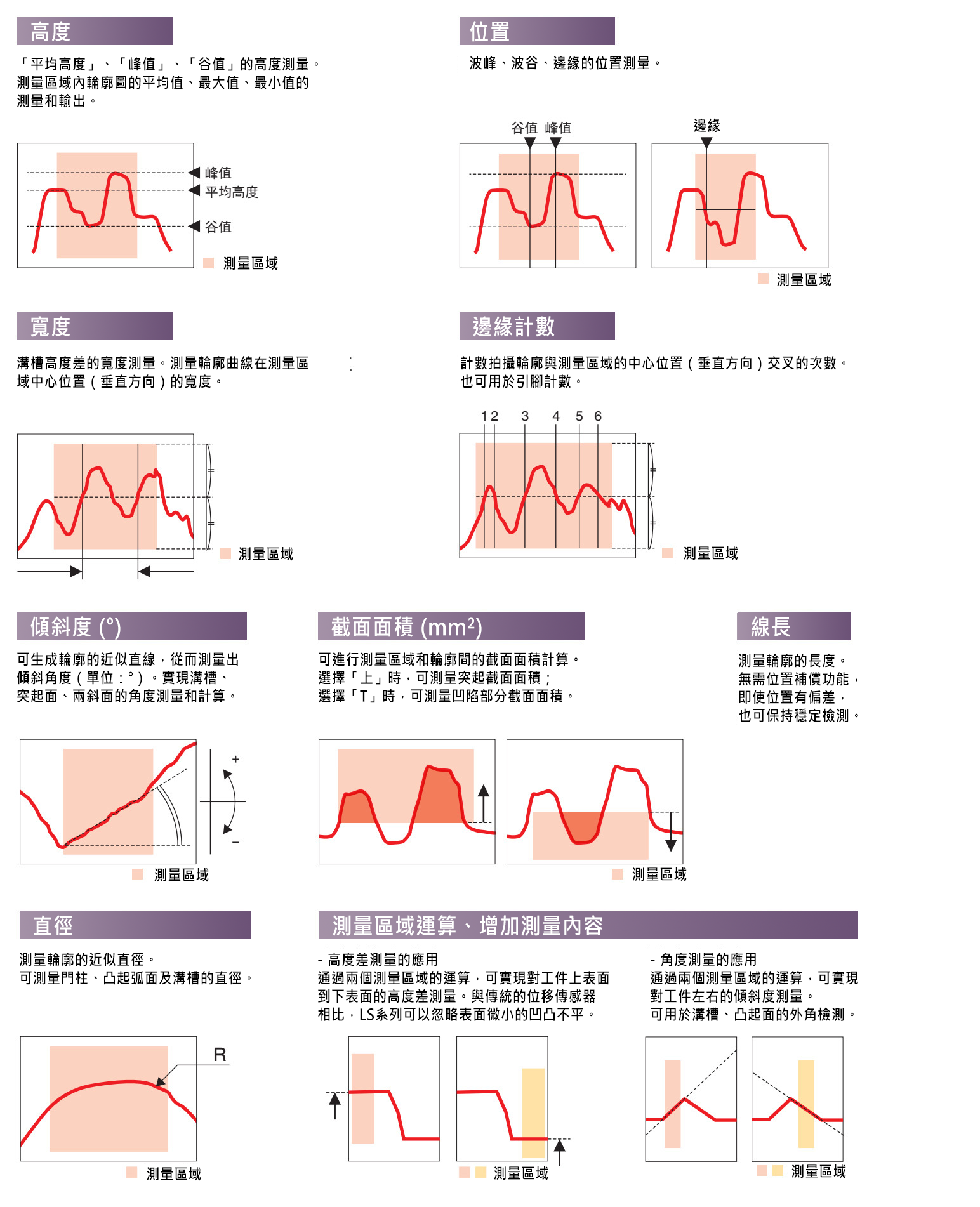

多種偵測內容可選

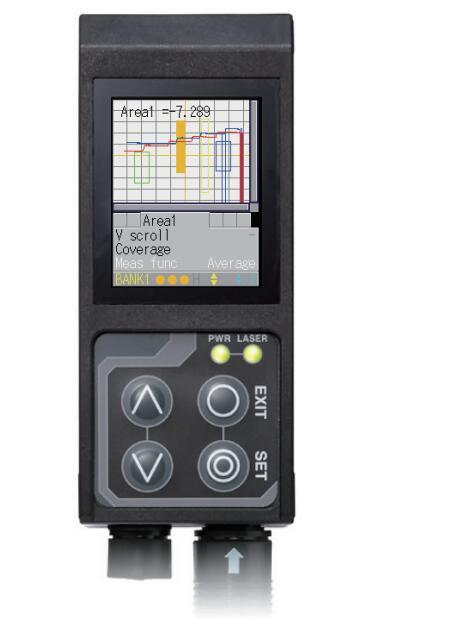

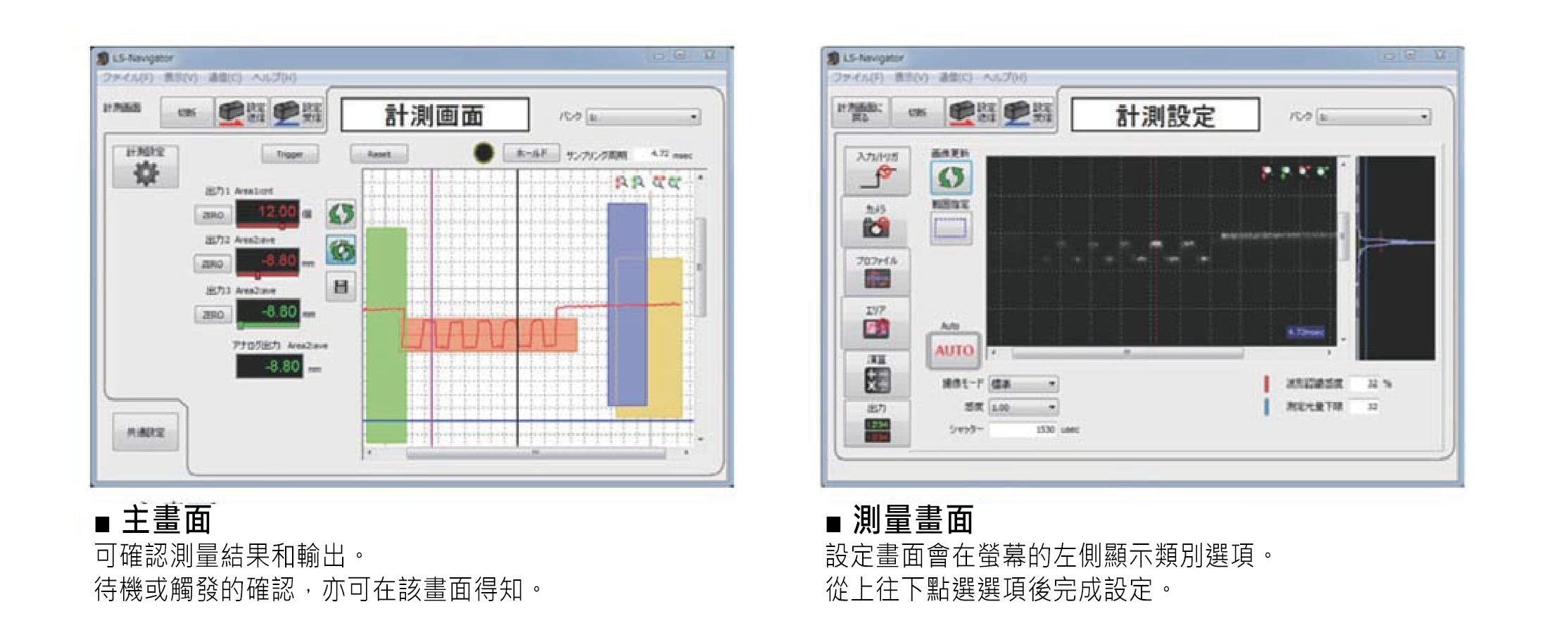

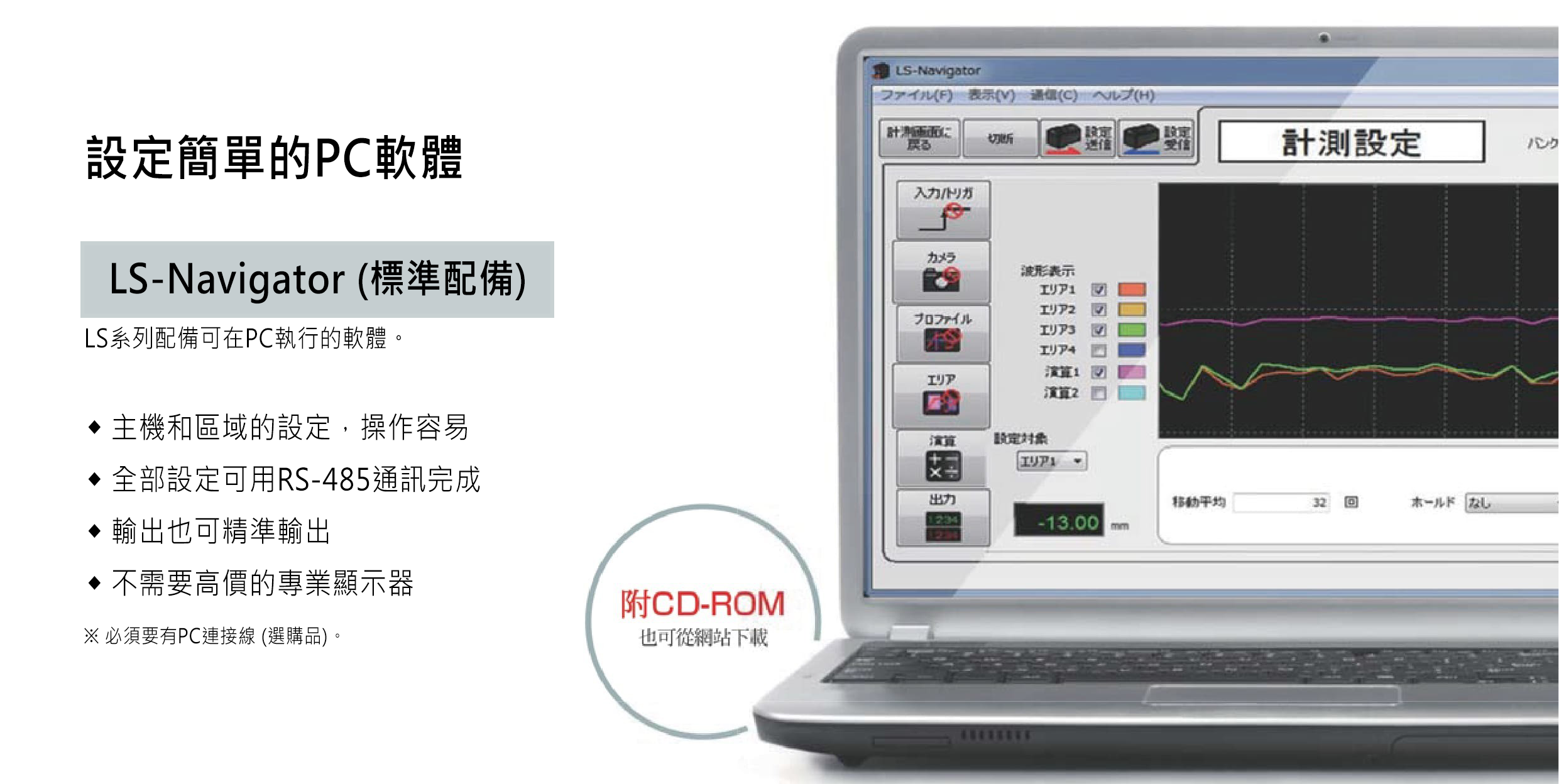

附軟體，操作簡單

※軟體介面內容可能有所變動

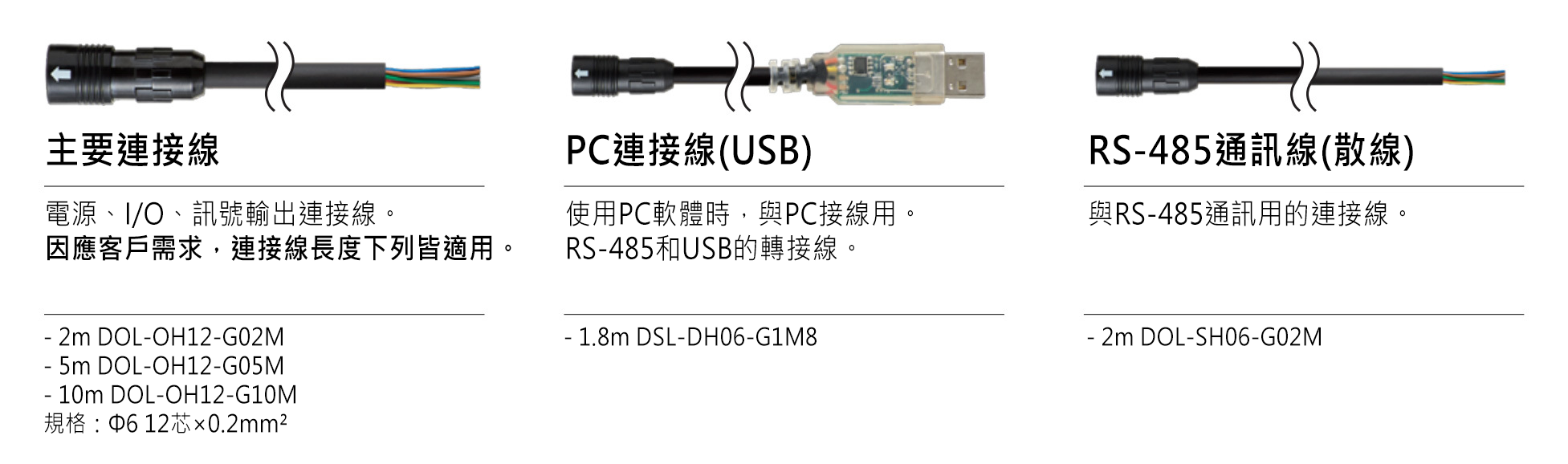

選購件(電纜)

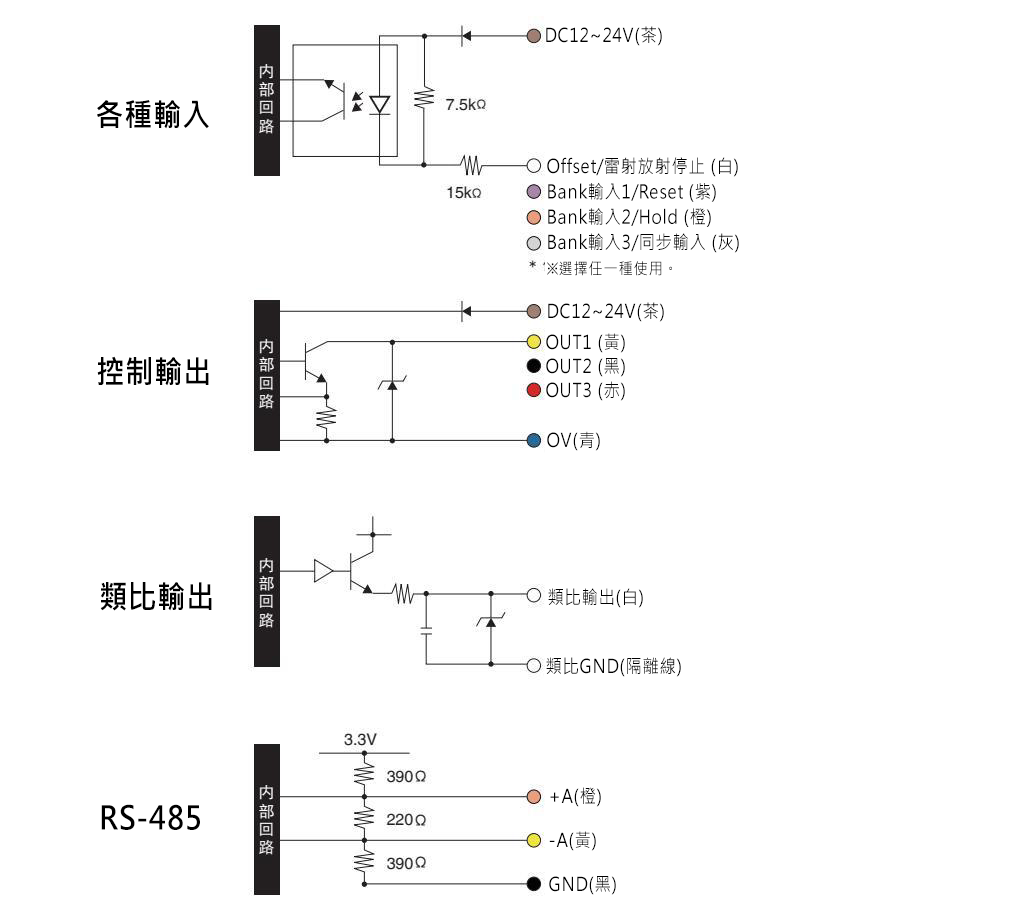

產品輸出入回路圖

NPN型

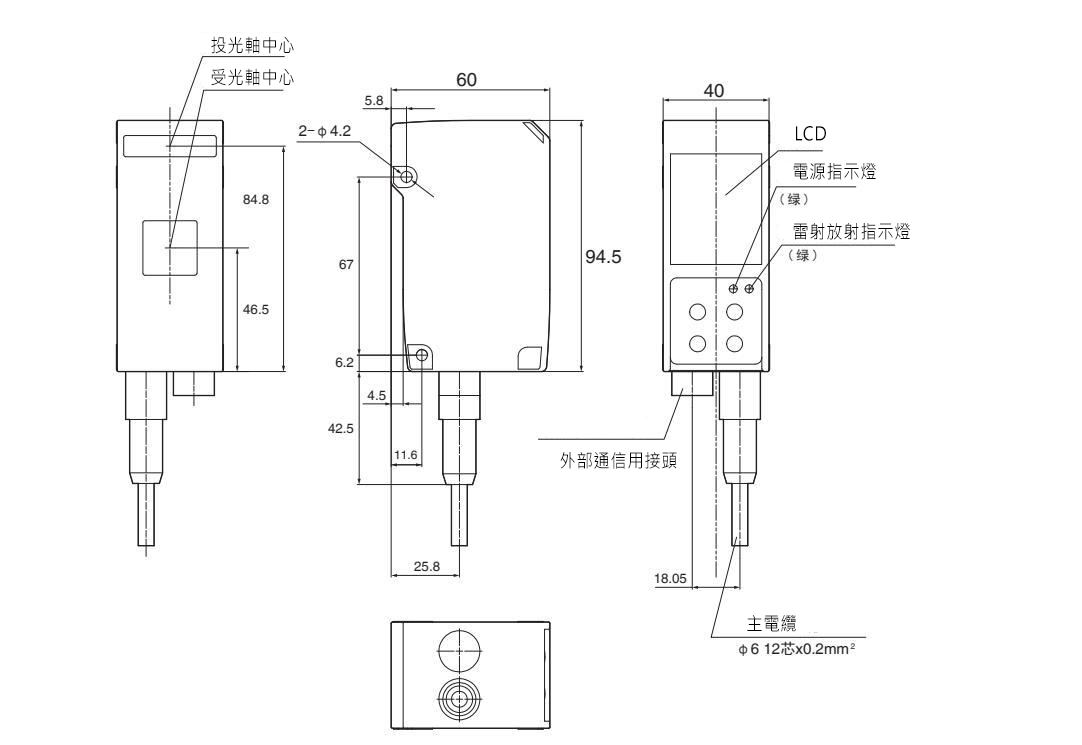

產品尺寸

產品規格

型號		LS-100CN
測量距離		100±25mm
視野寬度(受光範圍)		寬度17mm(距離75mm時)~27mm(距離125mm時)
光源		紅色半導體雷射波長655nm 最大輸出功率1mW
雷射等級	IEC/JIS	Class 2
	FDA	CLASS II ※1
光斑尺寸※2		0.3x32mm
線性精度	Z軸	±0.1%FS(50pm)
重複精度※3	Z軸	2μm
解析度※4	X軸	25μm
採樣週期		參考值5ms(高精度模式：全視野測量時)最快0.5ms
顯示器		液晶顯示器
指示燈		電源指示燈(綠)/雷射投射指示燈(綠)
外部輸入		記憶體切換/觸發/保持/重設/雷射關閉/歸零設定輸入
控制輸出		3個輸出點NPN型max.100mA/DC30V(殘留電壓Max.1.8V)
類比輸出		4~20mA 測量範圍外：24mA(負荷阻抗max.300Ω)
通訊規格		RS-485半雙工9.6k~4.0Mbps
溫度漂移(參考值)		0.05%FS/℃
電源電壓		DC12~24V(+10%、-5%以內)
消耗電流※5		Max180mA
耐環境性	防護等級	IP67(IEC60529)
	使用環境溫度/濕度	-10~+40℃/35~85%RH(不結露、不結冰的情況下)
	儲存環境溫度/濕度	-20~+60℃/35~85%RH(不結露、不結冰的情況下)
	使用周圍照度	太陽光10000Lx以下/白格燈3000Lx以下
	耐振動	10~55Hz 雙振幅1.5mm X,Y,Z三方向各2小時
	耐衝擊	約50G(500m/s²) X,Y,Z三方向各3次
材質		本體：壓鑄鋅·PC/投光受光部：玻璃
品質		約300g
● PNP输出型，型号为：LS-100CP。 ※1 按照FDA Laser Notice No.56的规定，按照IEC60825-1: 2014的标准进行分类。 ※2 以测量距离中心位置上的中心光束强度的1/e2 （13.5%）来定义。该定义的光斑尺寸以外有漏光、或光束周边存在比被测物体反射率高的物体时，测量结果可能会受其影响。 ※3 白色工件中央5mm宽度的平均高度测量、平滑处理8次、平均采样次数32次（初始设定时）。 ※4 测量距离75mm时。 ※5 电源电压DC24V，包含模拟量输出的负载电流，不包含控制输出。

產品特性圖

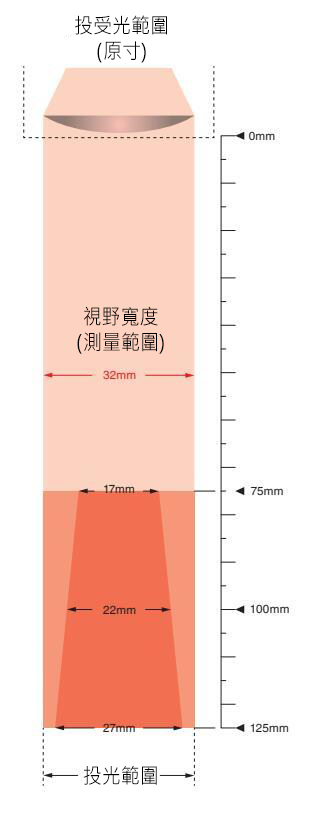

測量範圍

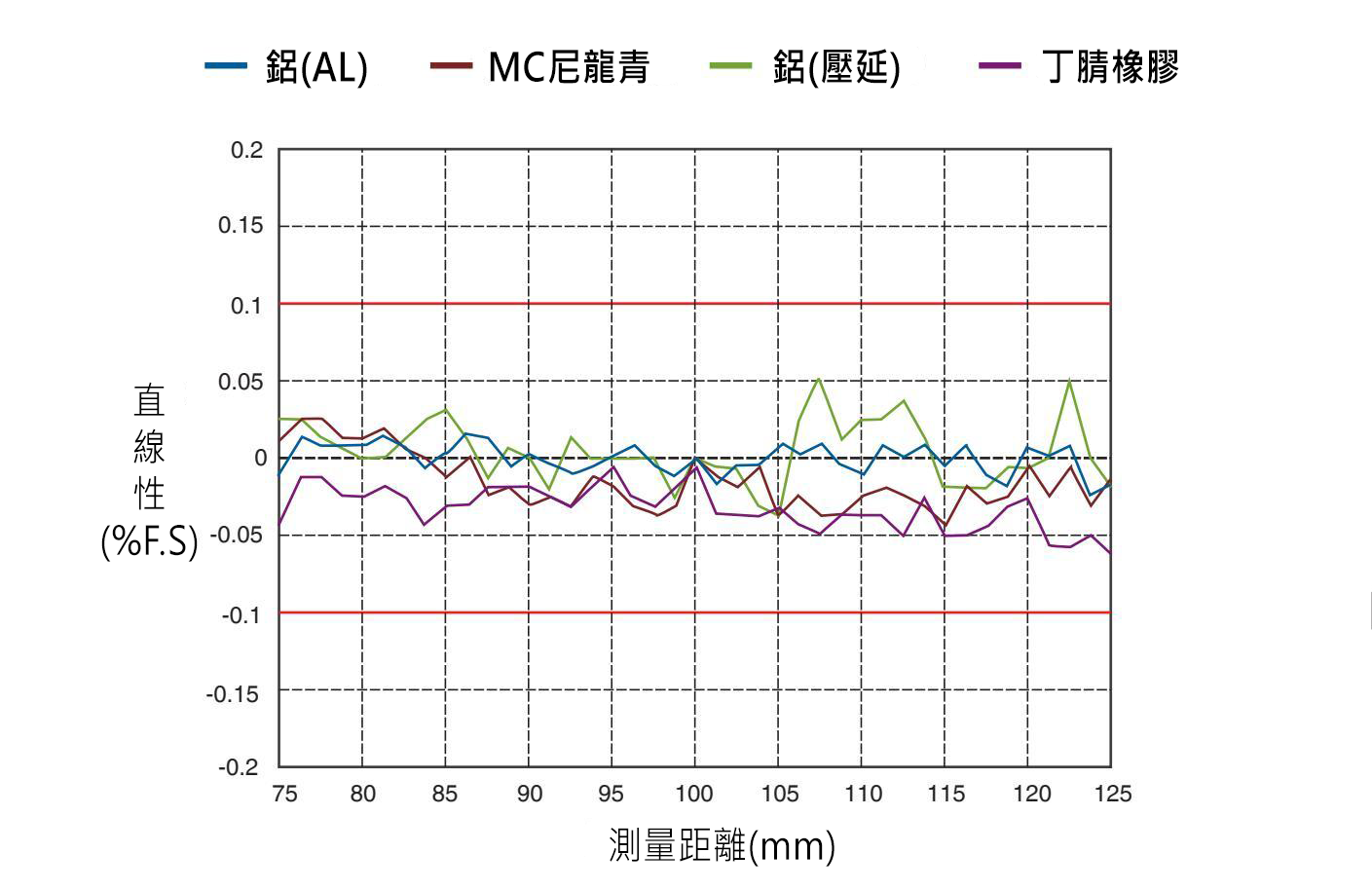

Z軸不同材質的線性精度(參考值)
