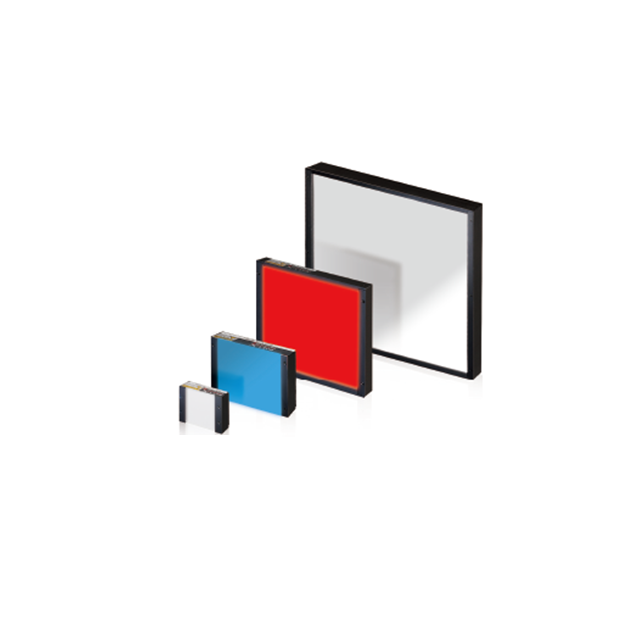

FASTUS - OPF系列 感應式LED背光 - 力通

FASTUS - OPF系列 感應式LED背光 - 力通

FASTUS - OPF 系列感應式 LED 背光燈具，結合 窄指向角型與漫射型兩種業界首創設計，提供高亮度、長期穩定性與多樣化應用。窄指向角型採用專利稜鏡片，能清晰提取透明或光滑工件的輪廓；漫射型則適合檢測散射材質內部異物。搭載 FALUX 感應技術，可自動校正亮度衰減與溫度影響，確保長達 50,000 小時的穩定光輸出。新推出的 50 × 15 毫米窄指向角型，特別適用於細長零件或空間受限的生產線。
－ ＋
加入詢價車
/
詳細介紹

產品下載

OPF系列 目錄下載(英文)  OPF系列 說明書下載(英文)

產品特點

  OPF系列 感應式LED背光｜OPF-50x15☐-PS｜OPF-50x15☐-PS24V｜OPF-S27x27☐-PS｜OPF-S43x35☐-PS｜OPF-S51x51☐-PS｜OPF-S63x60☐-PS｜OPF-S77x77☐-PS｜OPF-S100x100☐-PS｜OPF-125x125☐-PS｜OPF-150x150☐-PS｜OPF-210x200□-PS｜OPF-S27x27☐-DF｜OPF-S43x35☐-DF｜OPF-S51x51☐-DF｜OPF-S63x60☐-DF｜OPF-S77x77☐-DF｜OPF-S100x100☐-DF｜OPF-125x125☐-DF｜OPF-150x150☐-DF｜OPF-210x200□-DF

  1. 型號選擇：提供窄指向角型與漫射型兩種設計。
  2. 窄指向角型：稜鏡片設計，半值角 ±17°，清晰提取透明/金屬工件輪廓。
  3. 漫射型：高均勻性光源，亮度提升 2.5 倍，適合檢測散射材質異物。
  4. 亮度提升：窄指向角型亮度 4 倍，漫射型亮度 2.5 倍。
  5. 均勻性改善：LED 排列最佳化，降低週邊亮度衰減，擴大檢測範圍。
  6. 新尺寸：推出 50 × 15 毫米窄指向角型，適合細長零件與狹窄空間。
  7. FALUX感應：內建光電二極體與校正電路，維持 50,000 小時長期亮度穩定。

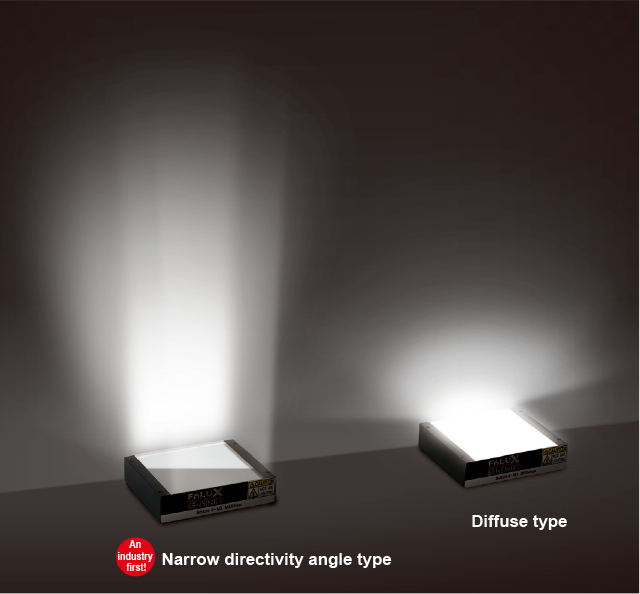

【業界首創！ 】提供窄指向性角度型和漫射型兩種類型
OPF系列提供窄指向角型和漫射型兩種選擇，可根據目標選擇最合適的指向角。
窄指向角型採用業界首創的稜鏡片，能夠清晰提取透明工件和會產生眩光的金屬工件的輪廓，這些目標以往難以處理。
【業界首創！ 】提供窄指向性角度型和漫射型兩種類型

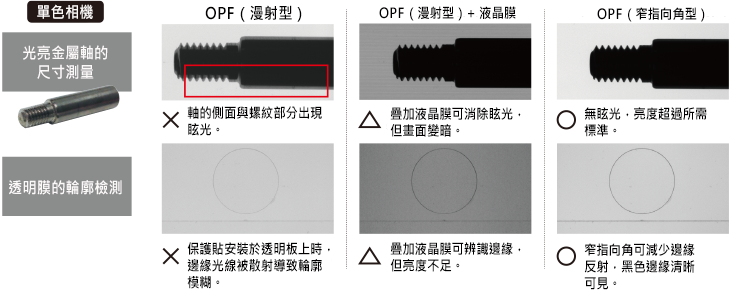

窄指向角類型，適滑目標進行強力輪廓提取
OPF系列照明燈具的擴散板上配備了專有的稜鏡片，可實現與傳統液晶膜相當的窄指向角（半值角±17°）。這種
窄指向角的後向照明方式能夠有效防止不必要的反射光，從而投射出清晰銳利的輪廓，並且不受表面狀況的影響。

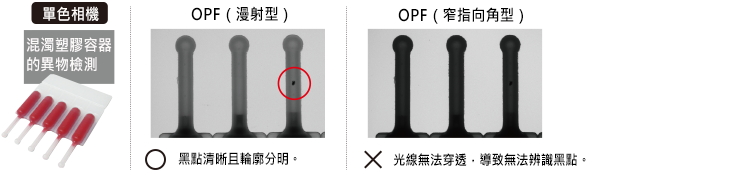

漫射型，用於穿透散射工件
當檢測工件內部散射光線的異物（例如不織布和渾濁塑膠）時，漫射型光電探測器可作為傳統光電探測器的升級產品。漫射型探測器發出的
光線均勻性極高，亮度是傳統型號的2.5倍，能夠輕鬆穿透散射光線的工件，並清晰顯示異物的陰影。

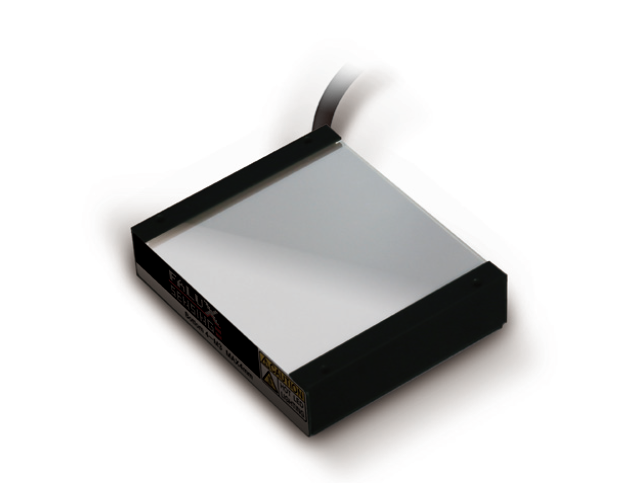

窄指向角類型，適用於對透明或光滑目標進行強力輪廓提取

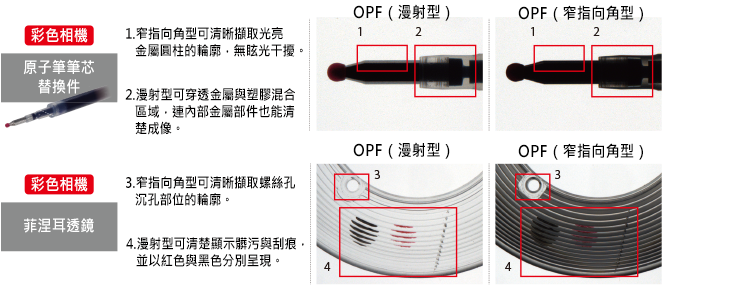

即使使用彩色相機，也可以選擇性地使用指向性角度

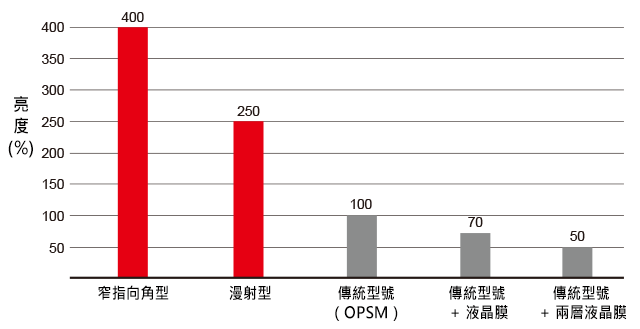

亮度最高可達原來的 4 倍
窄指向角型燈具採用棱鏡鏡片將光線擴散到更廣闊的區域，並將光線聚焦於前方，亮度是傳統燈具的四倍。
由於此類型燈具無需安裝液晶膜即可實現窄指向角照明，因此不會出現液晶膜導致的亮度下降問題。
此外，僅使用漫射型燈具，其亮度就達到了傳統產品的2.5倍。

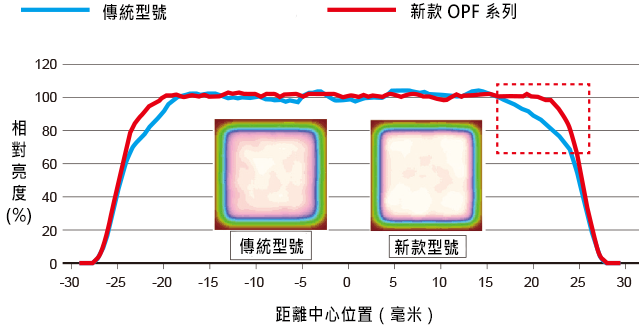

校正週邊亮度下降
由於採用了最佳化的LED排列方式，不僅均勻性得到了提升，而且週邊區域的亮度衰減也得到了改善。
這使得即使在相同的發光面積下，也能確保比傳統型號更大的檢測區域。

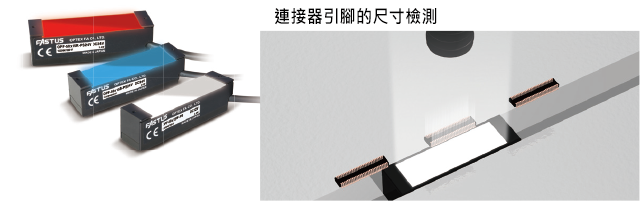

推出50×15毫米窄指向性角度型，專用於矩形工件輪廓擷取
新增的 50 × 15 毫米矩形尺寸使得在細長連接器零件和注射針的生產線上安裝照明成為可能，以及其他沒有足夠空間安裝傳統背光的生產線。

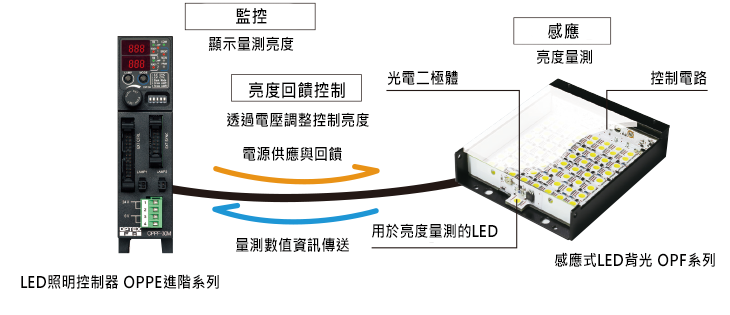

具有自動亮度管理功能的照明感應器

OPF系列燈具採用Optex FA的「FALUX感應」技術。內建光電二極體用於監測亮度，從而回饋長期亮度衰減情況，使燈具能夠保持出廠預設亮度約50,000小時。這有助於降低運作期間的維護成本。 OPF系列燈具
還在外殼框架內整合了用於測量亮度的LED和光電二極管，從而能夠精確測量亮度，不受外部光噪聲的影響。安裝在內壁上的控制電路也有助於保持燈具的緊湊性。

內建“FALUX”亮度變化校正電路

OPF系列燈具配備了「FALUX」專利技術，能夠校正因溫度升高而導致的亮度下降。
此校正功能透過分析燈具內部溫度，在燈具內部自動啟動。

選購品/配件

反光片（逆反射型所需）

防刮外殼 t1.0 毫米（雙面鉛筆硬度：6H）

  • TCSR-OPF-50x15

    重量[克]：5

    TCSR-OPF-S27x27

    重量[克]：5

    TCSR-OPF-S43x35

    重量[克]：5

    TCSR-OPF-S51x51

    重量[克]：5

    TCSR-OPF-S63x60

    重量[克]：10

    TCSR-OPF-S77x77

    重量[克]：15

    TCSR-OPF-S100x100

    重量[克]：25

    TCSR-OPF-125x125

    重量[克]：35

    TCSR-OPF-150x150

    重量[克]：45

    TCSR-OPF-210x200

    重量[克]：60

偏光片（防刮蓋）t1.2 mm（0.2 + 1.0）

  • PL-OPF-50x15

    重量[克]：5

    PL-OPF-S27x27

    重量[克]：5

    PL-OPF-S43x35

    重量[克]：5

    PL-OPF-S51x51

    重量[克]：10

    PL-OPF-S63x60

    重量[克]：15

    PL-OPF-S77x77

    重量[克]：20

    PL-OPF-S100x100

    重量[克]：30

    PL-OPF-125x125

    重量[克]：40

    PL-OPF-150x150

    重量[克]：50

    PL-OPF-210x200

    重量[克]：75

支架 t1.5 毫米

  • BKT-OPF-S27x27

    重量[克]：10

    BKT-OPF-S43x35

    重量[克]：20

    BKT-OPF-S51x51

    重量[克]：25

    BKT-OPF-S63x60

    重量[克]：30

    BKT-OPF-S77x77

    重量[克]：40

    BKT-OPF-S100x100

    重量[克]：70

    BKT-OPF-125x125

    重量[克]：90

    BKT-OPF-150x150

    重量[克]：130

    BKT-OPF-210x200

    重量[克]：40

支架

  • BKT-OPF-S27x27

  • BKT-OPF-S43x35

  • BKT-OPF-S51x51

  • BKT-OPF-S63x60

  • BKT-OPF-S77x77

  • BKT-OPF-S100x100

  • BKT-OPF-125x125

  • BKT-OPF-150x150

  • BKT-OPF-210x200

產品規格



窄指向角型（50 × 15 毫米）

型號*1 *2 重量 [克] 輸入電壓 功耗
[W]
OPF-50x15☐-PS - 適用的 45 12伏直流電 2.6
OPF-50x15☐-PS24V 24伏直流電


窄指向角型

型號*1 *2 重量 [克] 輸入電壓 功耗
[W]
OPF-S27x27☐-PS 適用的 適用的 35 12伏直流電 2.2
OPF-S43x35☐-PS 50 3.7
OPF-S51x51☐-PS 60 5.2
OPF-S63x60☐-PS 80 6.7
OPF-S77x77☐-PS 130 9.0
OPF-S100x100☐-PS 180 13
OPF-125x125☐-PS - 260 18
OPF-150x150☐-PS 340 23.5
OPF-210x200□-PS 630 30.0


擴散型（向後相容）

型號*1 *2 重量 [克] 輸入電壓 功耗
[W]
OPF-S27x27☐-DF 適用的 適用的 35 12伏直流電 2.2
OPF-S43x35☐-DF 50 3.7
OPF-S51x51☐-DF 60 5.2
OPF-S63x60☐-DF 80 6.7
OPF-S77x77☐-DF 130 9.0
OPF-S100x100☐-DF 180 13
OPF-125x125☐-DF - 260 18
OPF-150x150☐-DF 340 23.5
OPF-210x200□-DF 630 30.0
*1☐ = W：白色，B：藍色，R：紅色
*2 對於“FALUX 感應”，請連接至 LED 照明控制器 OPPF 系列或 OPPD-30E。


規格

照明顏色 白色的 藍色的 紅色的
色溫/峰值波長 6,500 千 470奈米 630奈米
輸入電壓 12伏直流電
LED性能衰減 亮度在 10,000 小時後下降 10%（調光值設定為 100%，30°C）*典型值
分類（IEC62471: 2006） 豁免組 風險組 1（低風險） 豁免組
適用的法規/標準 EMC (2014/30/EU)、RoHS (2011/65/EU、工信部令第 32 號) / EN 61326-1:2013
防護等級 IP40（IEC 60529: 1989/A1: 1999 + A2: 2013）
環境溫度/濕度 0 至 40°C / 35% 至 85% 相對濕度（無冷凝）
儲存溫度/濕度 -20 至 70°C / 35% 至 95% 相對濕度（無冷凝）
抗振性能 頻率範圍 10 至 55 Hz；振幅 1.5 mm；X、Y 和 Z 方向各持續 2 小時
抗衝擊性 10 G，在 X、Y 和 Z 方向上各施加 3 次載重
材料 外殼：鋁合金和不銹鋼
選項 防刮外殼、偏光片和支架


發射光譜圖

產品尺寸

OPF-50x15_

  • OPF-S27x27_

  • OPF-S43x35_

  • OPF-S51x51_

  • OPF-S63x60_

  • OPF-S77x77_

OPF-S100x100_

OPF-125x125_

OPF-150x150_

OPF-210x200_
