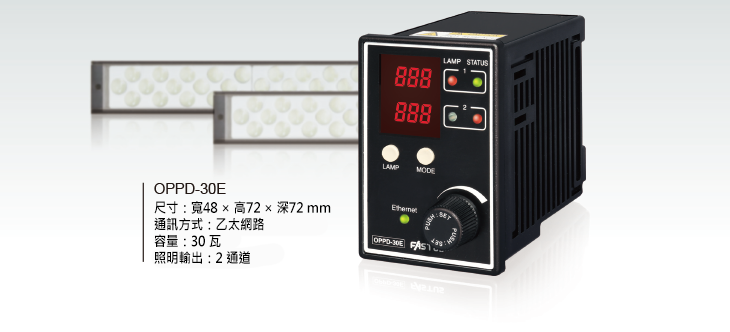

FASTUS - OPPD-30系列 乙太網路連接的LED照明控制器 - 力通

FASTUS - OPPD-30系列 乙太網路連接的LED照明控制器 - 力通

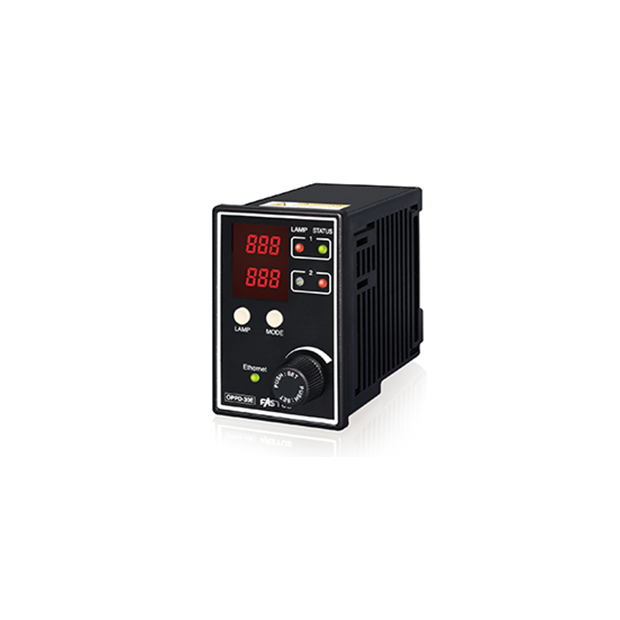

FASTUS - OPPD-30E 是一款具備乙太網路通訊功能的緊湊型 LED 照明控制器，支援 DHCP 自動連線設定，並可透過 PC 或 PLC 進行調光與照明控制。其相容三菱電機 iQSS 系統，適用於製造業多種工程環境，並具備亮度下降偵測與 IoT 預測性維護功能。搭配專用軟體，操作介面直覺易用，支援高速通訊與多通道控制，尺寸僅為 OPPF 系列的 38%，適合高密度安裝。
－ ＋
加入詢價車
/
詳細介紹

產品下載

OPPD-30E系列 目錄下載(英文)  OPPD-30E系列 說明書下載(英文)

產品特點

  OPPD-30系列 乙太網路連接的LED照明控制器｜OPPD-30E

  1. 乙太網連接：支援 DHCP，自動取得 IP 位址，插上網路線即可通訊。
  2. 高速通訊：約 6 毫秒內可重寫兩通道調光值，反應快速。
  3. 軟體支援： 專用 PC 軟體免費下載，支援調光、頻率等設定。
  4. 操作介面：直覺式 UI，支援下拉選單與直接輸入，設定簡便。
  5. 系統整合：相容三菱電機 iQSS，可與 PLC、顯示器等設備協作。
  6. 智慧維護：具備亮度下降偵測功能，支援 IoT 預測性照明維護。
  7. 精巧設計：體積僅為 OPPF 系列的 38%，適合高密度安裝環境。


使用可透過乙太網路連接的緊湊型控制器簡化照明控制
FASTUS OPPD-30E 是一款具備乙太網路連接的 LED 照明控制器，可簡化照明控制操作。
除了可透過 PC 或 PLC 輕鬆配置調光和照明控制外，OPPD-30E 還相容於三菱電機的 iQSS 系統，並可應用於製造業的各種工程環境。此外，
OPPD-30E 還能輕鬆偵測照明亮度下降情況，進而透過物聯網 (IoT) 設定實現預測性照明維護。

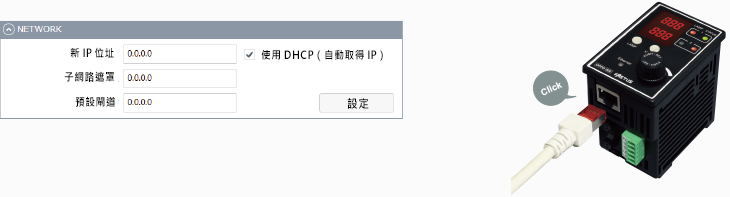

透過乙太網路通訊實現簡單的調光和照明控制
連接很簡單，只需插入網路線即可！
OPPD-30E 支援 DHCP，可自動取得 IP 位址和其他連線所需資訊。
無需像傳統型號那樣手動配置網路設置，只需在 DHCP 伺服器網路環境中連接 LAN 線纜即可輕鬆建立通訊。

高速通訊
使用 OPPD-30E，可以在大約 6 毫秒內重寫兩個通道的調光值。

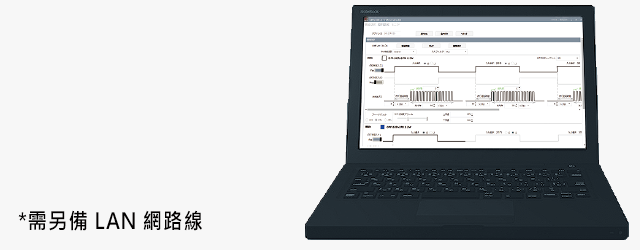

簡單的基於PC軟體的安裝
OPPD-30E 有專用的 PC 軟體。此軟體可用於配置調光、照明控制和頻率等設定。
造訪 Optex FA 官網即可免費下載軟體。

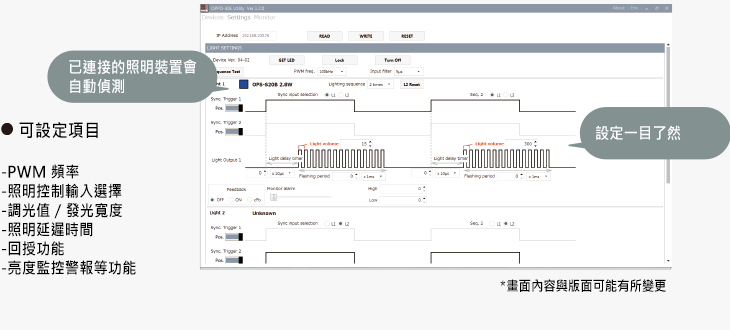

直覺易用的介面
軟體介面經過精心設計，調光和照明控制一目了然。
使用者可以透過下拉式選單或直接輸入輕鬆配置設定。

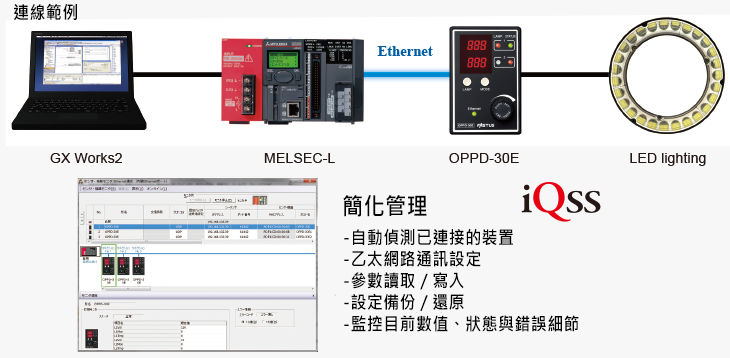

三菱電機 iQSS 支援 iQSS：iQ 感測器解決方案
OPPD-30E 可透過三菱電機的 GX Works2 軟體在網路上運作。
透過影像處理照明、電源、PLC、顯示器和其他控制設備之間的連接和協作，可以實現批量管理，並提高工作效率。

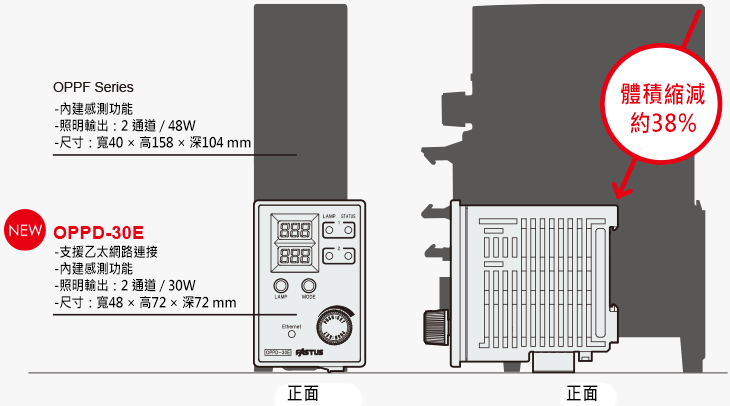

小巧尺寸
由於高密度安裝技術和優化的散熱設計，OPPD-30E 的尺寸僅為 OPPF 系列產品的 38%。

選配項（單獨出售）

  • 面板安裝支架
    BKT-OP-01

  • 面板支架
    PNL-OPPD

產品規格


模型 OPPD-30E
電源電壓 24伏直流±10%
目前消耗 最大 1.3 安培
照明輸出 2通道
可連接照明 最大功率 30 瓦（2 聲道總功率）
照明輸出電壓 PWM模式：12VDC
照明輸出電流 最大電流 2.5 安培（2 個通道總電流）
調光方法 PWM調光，頻率：50/100/99/98/97 kHz
監測 照明亮度監控器/照明內部溫度監控器，
監控亮度警報上下限值設定
回饋 脈寬調變校正法
輸入 外部照明控制×2
開啟電壓：12V 或以上，關閉電壓：2V 或以下，最大輸入電壓：30V
輸入響應時間（實際值）
24V 輸入時（關閉→開啟：5μs），（開啟→關閉：50μs）
12V 輸入時（關閉→開啟電阻：8μs），（開啟絕緣關閉：50μs） 12V 輸入時（關閉→開啟電阻：8μs），（開啟絕緣關閉：
45μs）Ω，3.
通訊介面 乙太網路 10BASE-T/100BASE-TX，AutoMDI-X
通訊協定 UDP/IP、DHCP、iQSS
溝通回應速度 從接收到回應完成：6 毫秒（典型值）
保護功能 過電流、電源內部溫度監控
（溫度達 105°C 時 PWM 輸出降至 1/4）
適用法規 EMC (2014/30/EU) / RoHS (2011/65/EU，指令 32)
適用標準 EN 61326-1: 2013、EN 55011: 2009 / A1: 2010 第 1 組、A 級
防護等級 IP30（IEC 60529：1989 / A1：1999 + A2：2013）
環境溫度/濕度 0 至 40°C / 35% 至 85% 相對濕度（無冷凝）
儲存溫度/濕度 -20 至 70°C / 35% 至 95% 相對濕度（無冷凝）
抗振性能 頻率範圍：10 至 55 Hz；振幅：1.5 mm；X、Y 和 Z 方向各持續 2 小時
抗衝擊性 約 10 G，在 X、Y 和 Z 方向各施加 3 次。
絕緣電阻 500伏直流電，10兆歐姆或以上
材料 外殼：聚碳酸酯和鋁
重量 150克
配件 接線端子×1
選項 面板安裝支架，面板支架

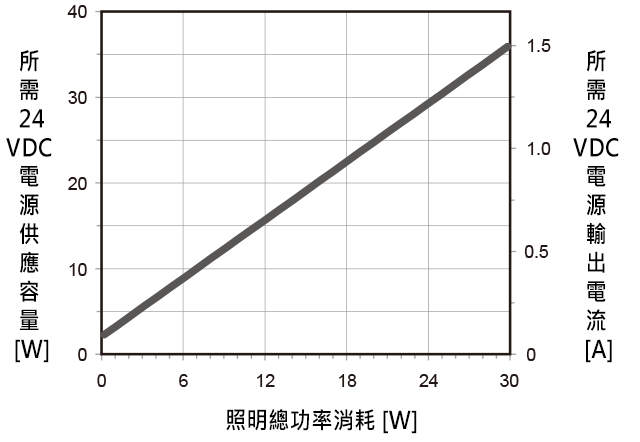

需要24VDC電源容量來滿足照明設備的功耗。

  • 根據待連接LED燈具的總功耗，選擇一個容量大於所需容量的24VDC電源。 注意：
    與其他設備一起使用時，其他設備的特性會影響電源供應，因此請務必選擇比表中所示電源具有足夠裕量（約兩倍）的電源。






產品尺寸



連接到外部設備

  • 採用 NPN 開集電極輸出元件

  • 採用 PNP 開集電極輸出元件

適用的連接器規格

尺寸

單位：毫米

  • 主機

  • 面板安裝支架 BKT-OP-01

  • 面板支架 PNL-OPPD
