產品特點
OPX系列 同軸照明感｜OPX-S35｜OPX-S50｜OPX-M75｜OPX-M100

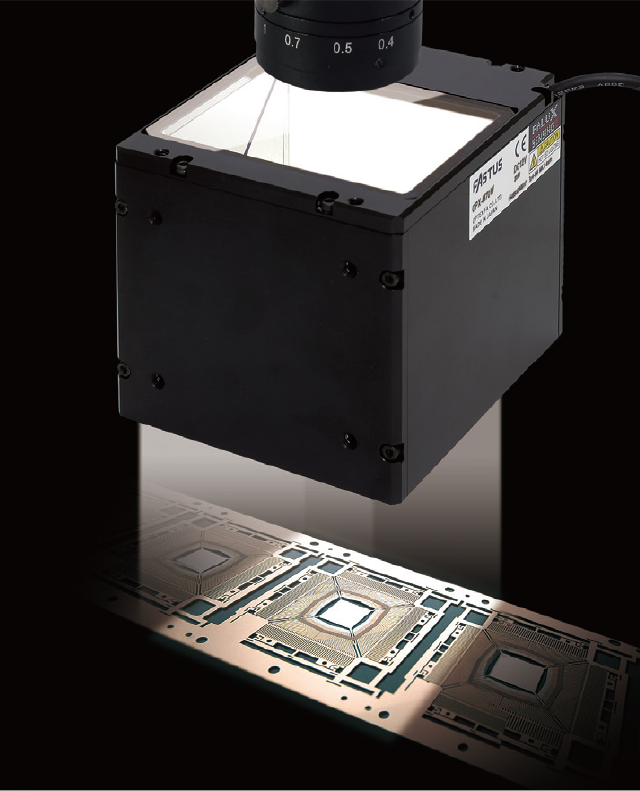

- 型號選擇：提供窄指向角型與漫射型兩種設計。
- 窄指向角型：稜鏡片設計，半值角 ±17°，清晰提取透明/金屬工件輪廓。
- 漫射型：高均勻性光源，亮度提升 2.5 倍，適合檢測散射材質異物。
- 亮度提升：窄指向角型亮度 4 倍，漫射型亮度 2.5 倍。
- 均勻性改善：LED 排列最佳化，降低週邊亮度衰減，擴大檢測範圍。
- 新尺寸：推出 50 × 15 毫米窄指向角型，適合細長零件與狹窄空間。
- FALUX感應：內建光電二極體與校正電路，維持 50,000 小時長期亮度穩定。
照明高度均勻，照射角度窄
同軸照明非常適合用於檢測刮痕和凹痕
OPX系列同軸照明燈具在表面光源上配備了專有的棱鏡鏡片，可實現窄指向角（半值角±17°）。
抑制光線擴散，進而實現高亮度、高指向性的照明。
此外，即使在短距離內也能實現高度均勻的照明，這是傳統同軸照明燈具難以實現的。
這對於需要均勻照明的應用（例如檢測細微刮痕和凹痕）尤其重要。
同軸照明非常適合用於檢測刮痕和凹痕
OPX系列同軸照明燈具在表面光源上配備了專有的棱鏡鏡片，可實現窄指向角（半值角±17°）。
抑制光線擴散，進而實現高亮度、高指向性的照明。
此外，即使在短距離內也能實現高度均勻的照明，這是傳統同軸照明燈具難以實現的。
這對於需要均勻照明的應用（例如檢測細微刮痕和凹痕）尤其重要。
.png)

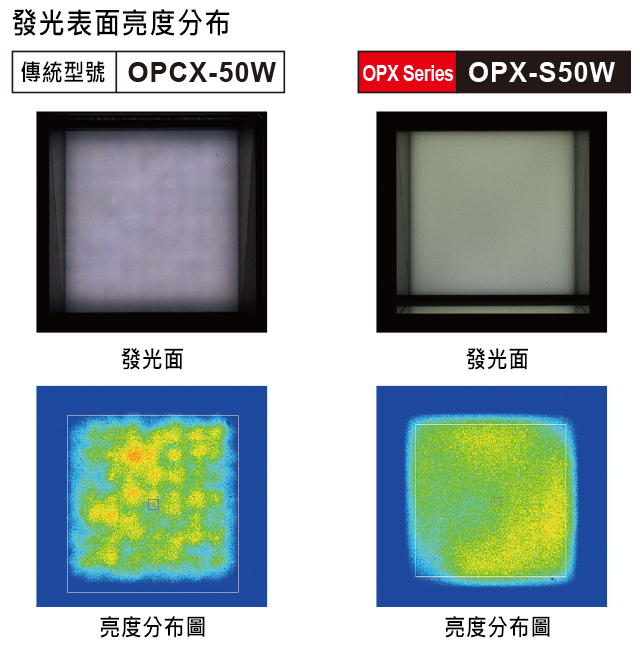

提高發光錶面均勻性
在同軸照明中，光源發出的光線兩次穿過半反射鏡，導致到達攝影機的光亮度僅為原亮度的四分之一甚至更低。因此，對於亮度需求更高的應用，子彈形LED已成為主流選擇。 OPX
系列在光源中內建稜鏡片，可實現窄指向性照明。此系列採用SMD型LED，其發光面均勻性優於子彈形LED，光線集中於設備前方，顯著提昇亮度。此外，優化的LED排列方式也有效降低了周邊區域的亮度衰減。
在同軸照明中，光源發出的光線兩次穿過半反射鏡，導致到達攝影機的光亮度僅為原亮度的四分之一甚至更低。因此，對於亮度需求更高的應用，子彈形LED已成為主流選擇。 OPX
系列在光源中內建稜鏡片，可實現窄指向性照明。此系列採用SMD型LED，其發光面均勻性優於子彈形LED，光線集中於設備前方，顯著提昇亮度。此外，優化的LED排列方式也有效降低了周邊區域的亮度衰減。
.png)

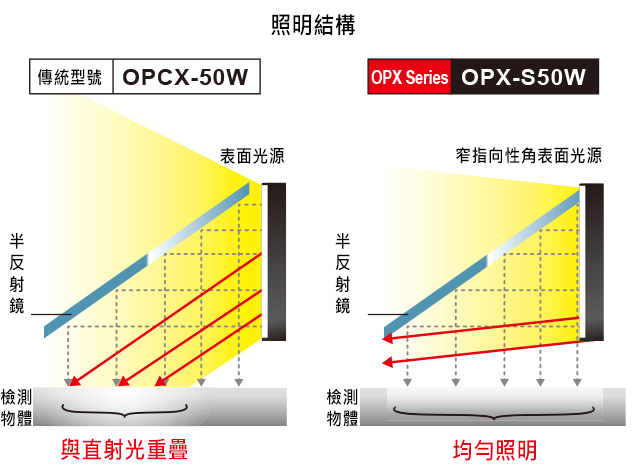

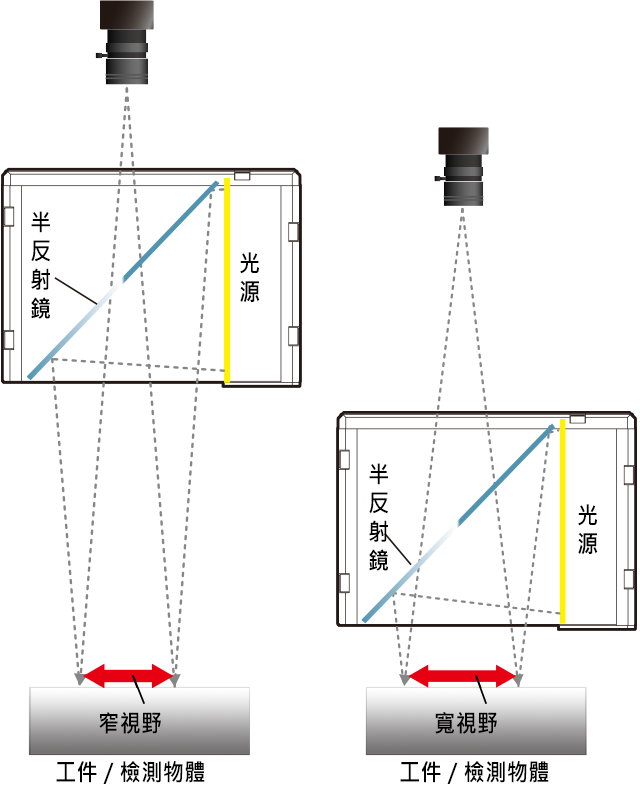

同軸照明是一種漫射光源，光線從多個方向照射到物體上，因此難以辨識細微刮痕和表面粗糙度的細微差異。此外，在近距離照明時，光源的直射光與半鏡的反射光重疊，導致偵測表面無法均勻照明。
而OPX系列產品採用窄光束角光源，有效抑制光線擴散，實現高度定向照明。即使在近距離照明，也能獲得高度均勻的照明效果。
.png)

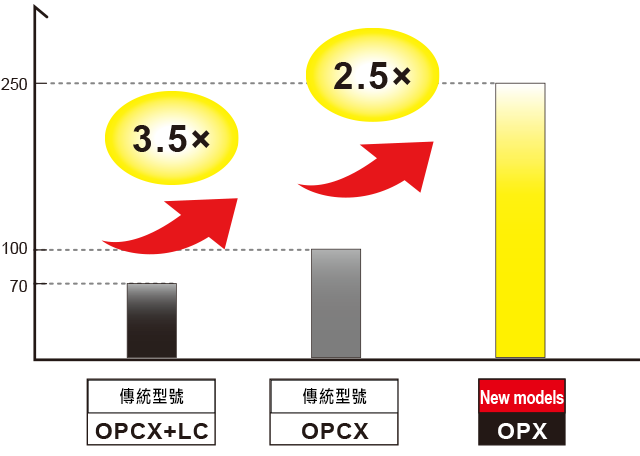

亮度是傳統產品的2.5倍
雖然在傳統型號光源前加裝液晶（光控）薄膜可以改善平行度和均勻性，但液晶膜會使亮度降低30%。 OPX
系列不僅提高了指向性，而且亮度是加裝液晶膜後傳統型號的3.5倍。
傳統照明方式為了實現均勻且高指向性的照明，通常會採用與工件保持一定距離的同軸照明。這樣一來，照明區域變窄，需要更大的照明尺寸。 OPX系列照明即使在近距離也能提供均勻照明，並減少週邊區域的亮度衰減，確保更寬廣的照明範圍。
.png)

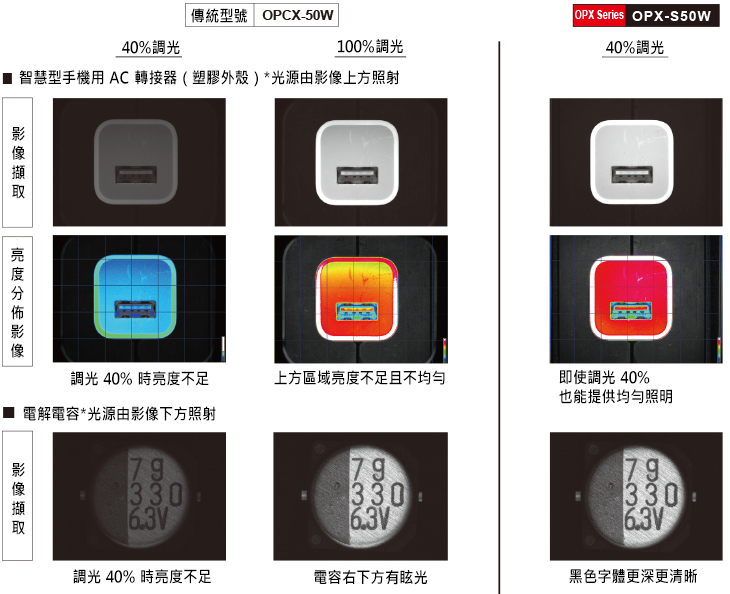

範例影像 *短距離照明與 10 毫米 LWD 的比較
.png)

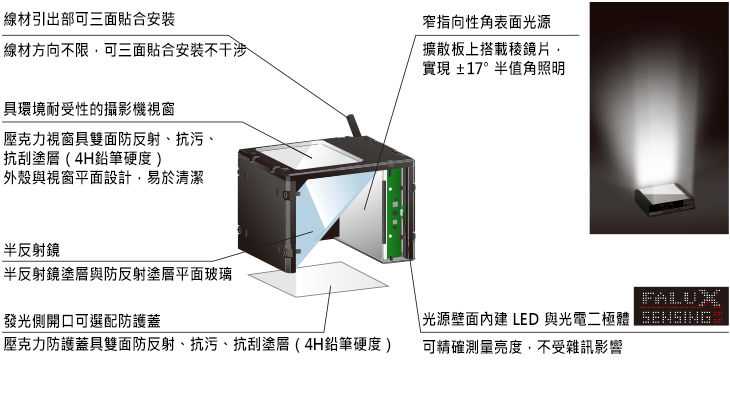

結構
.png)

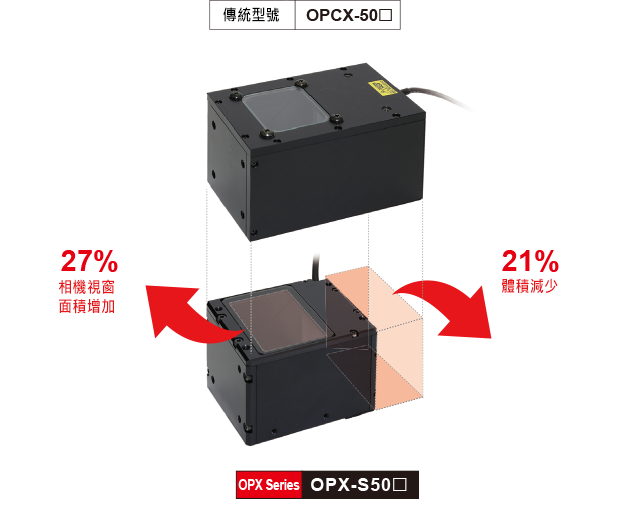

小巧尺寸
採用SMD型LED可實現超薄光源，大幅縮短燈具外殼長度。 OPX系列燈具的體積比傳統型號減少高達21%。這使得即使在空間有限的緊湊型檢測台上也能安裝照明設備。此外，OPX系列燈具三面均設有安裝孔，進一步提升了安裝的彈性。
.png)

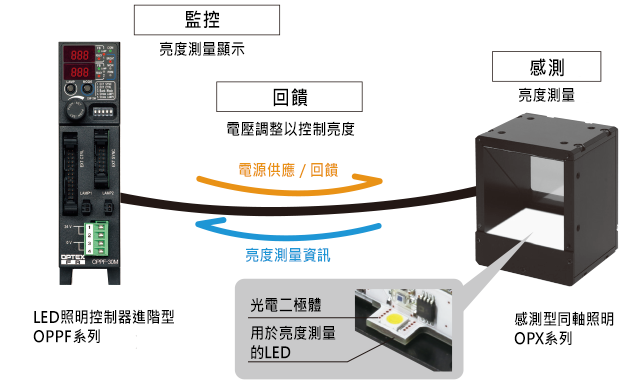

具有自動亮度管理功能的照明感應器
.png)
陣容

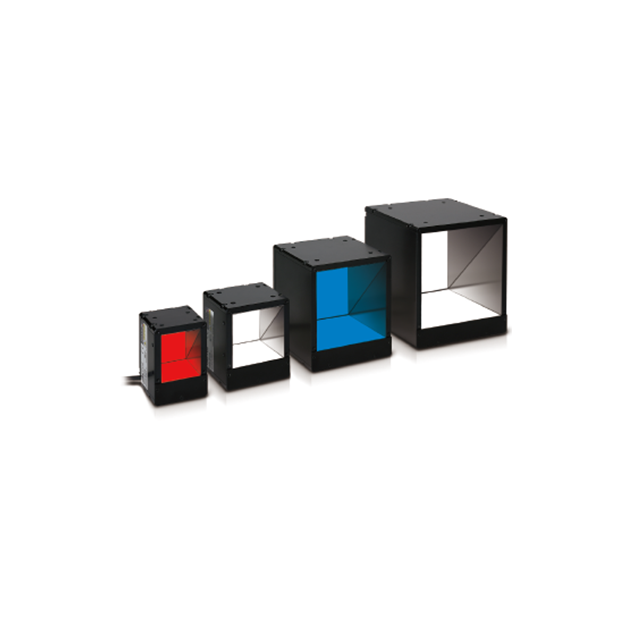

| 型號*1 |  *2 |
照明面積 [mm] |
重量 [克] |
頻閃燈 過載由OPPF引起 |
功耗 [W] | ||
|---|---|---|---|---|---|---|---|
| 白色 | 藍色 | 紅色 | |||||
| OPX-S35☐ | 監測/回饋 | 43 × 35 | 190 | 支援 | 9.0 | 5.5 | |
| OPX-S50☐ | 監測/回饋 | 51 × 51 | 280 | 13 | 8.5 | ||
| OPX-M75☐ | 僅監控 | 77 × 77 | 580 | 23 | 18 | ||
| OPX-M100☐ | 僅監控 | 100 × 100 | 950 | 支持*3 | 29 | 29 | |
選購品/配件
防刮光圈蓋（AR塗層）
-
TCSR-OPX-35
重量[克]：5TCSR-OPX-50
重量[克]：10TCSR-OPX-75
重量[克]：30TCSR-OPX-100
重量[克]：50
產品規格
| 照明顏色 | 白色 | 藍色 | 紅色 |
|---|---|---|---|
| 色溫/峰值波長 | 6,500 千 | 470奈米 | 630奈米 |
| 輸入電壓 | 12 VDC *連接至專用控制器。 | ||
| LED性能衰減 | 亮度在 10,000 小時後下降 10%（調光值設定為 100%，30°C）*典型值 | ||
| 分類（IEC62471: 2006） | 豁免群體 | 風險組 1（低風險） | 豁免群體 |
| 適用的法規/標準 | EMC (2014/30/EU)、RoHS (2011/65/EU、工信部令第 32 號) / EN 61326-1:2013 | ||
| 防護等級 | IP40（IEC 60529: 1989/A1: 1999 + A2: 2013） | ||
| 環境溫度/濕度 | 0 至 40°C / 35% 至 85% 相對濕度（無冷凝） | ||
| 儲存溫度/濕度 | -20 至 70°C / 35% 至 95% 相對濕度（無冷凝） | ||
| 抗振性能 | 頻率範圍 10 至 55 Hz；振幅 1.5 mm；X、Y 和 Z 方向各持續 2 小時 | ||
| 抗衝擊性 | 10 G，在 X、Y 和 Z 方向上各施加 3 次載重 | ||
| 材料 | 外殼：鋁合金和不銹鋼；光學元件：玻璃、PMMA | ||
| 選項 | 防刮光圈蓋（AR塗層） | ||
發射光譜圖
產品尺寸
-
OPX-S35_
-
OPX-S50_
OPX-M75_
OPX-M100_
