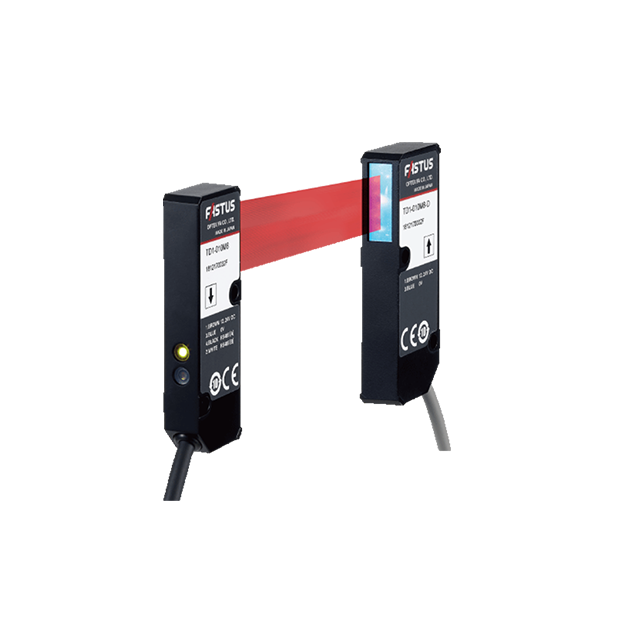

FASTUS - TD1 對射型邊緣量測感測器 - 力通

FASTUS - TD1 對射型邊緣量測感測器 - 力通

FASTUS-TD1 對射型邊緣量測感測器專為高精度邊緣測量設計，適用於薄膜、電子部件等應用。採用 CMOS 受光元件，確保穩定測量，並具備 RS-485 通訊與光軸調整功能，安裝簡便，提升測量效率。
－ ＋
加入詢價車
/
詳細介紹

產品下載

 TD1 目錄下載

產品特點

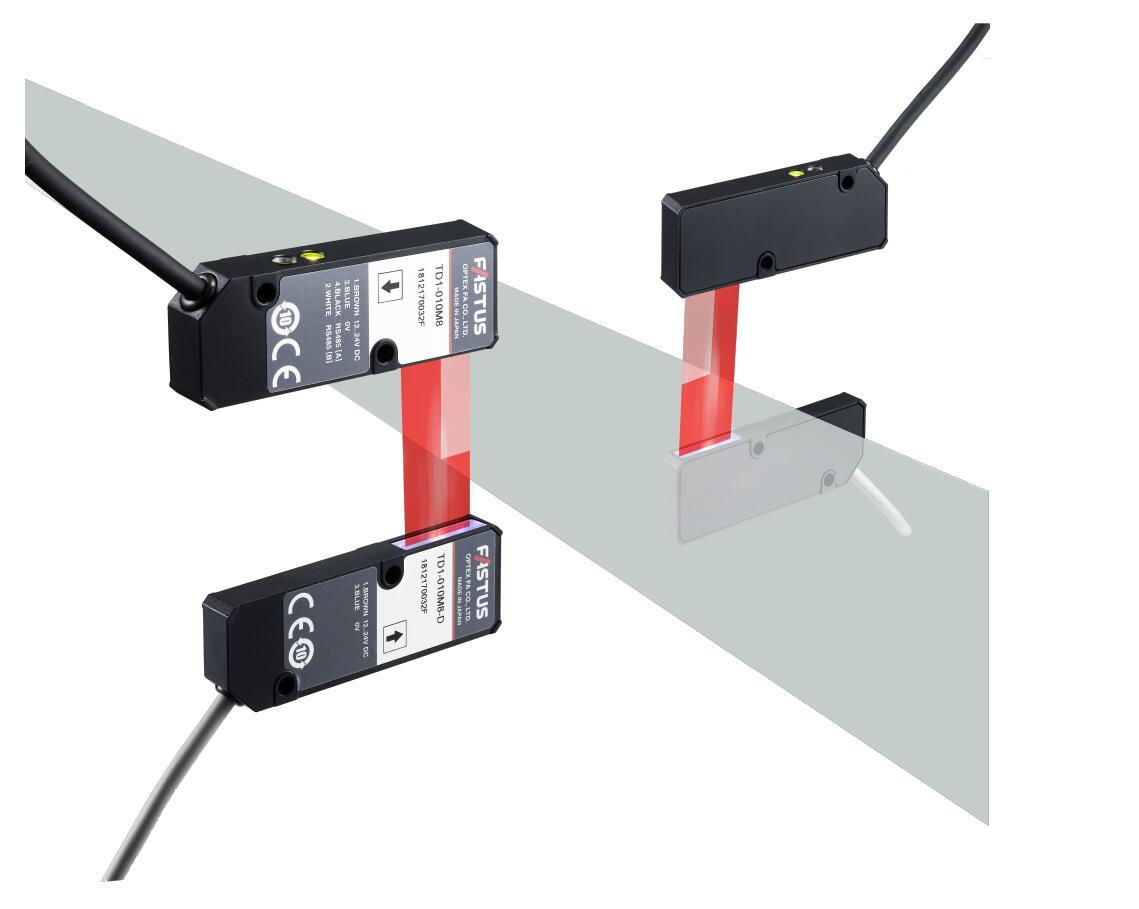

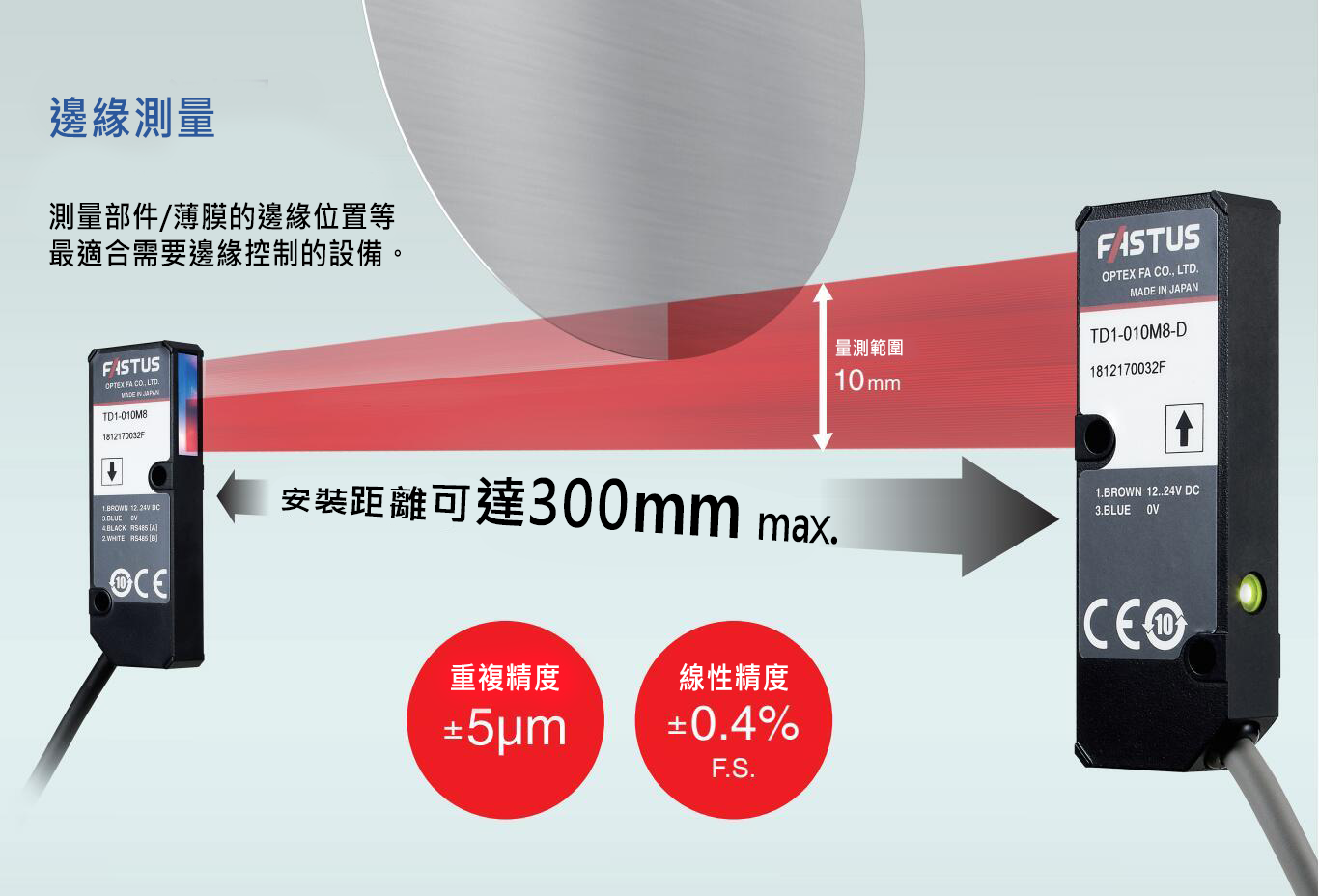

 TD1 對射型邊緣量測感測器

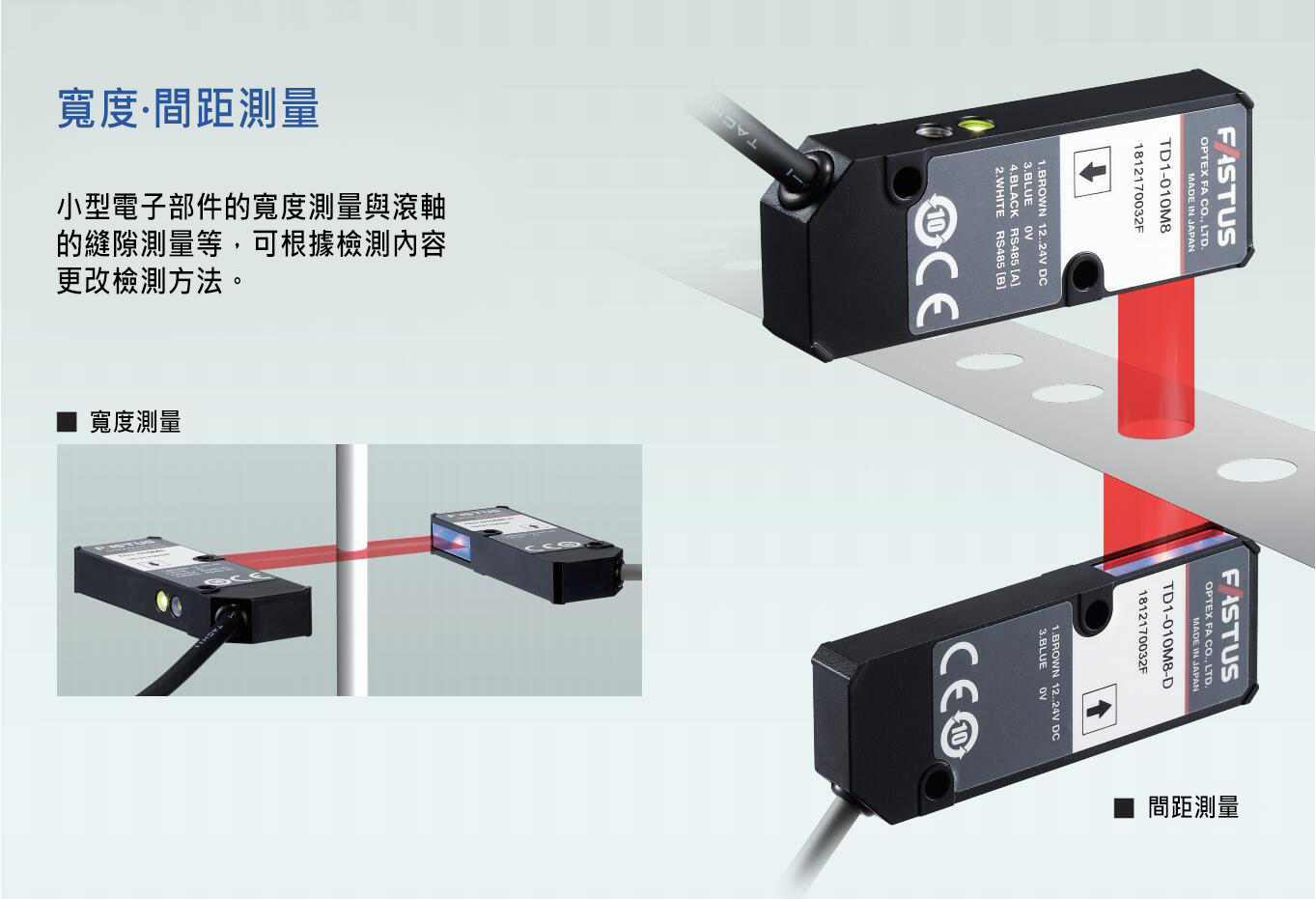

  1. 測量功能選擇：可進行邊緣測量、寬度及間距測量。
  2. 寬光幕雷射技術：採用 3×14mm 光幕雷射  。
  3. 高效通訊：配置 RS-485 通訊方式。
  4. 高速採樣：採樣週期達 500µs。
  5. 簡便安裝：具備光軸對焦調整機能，提升安裝便利性。

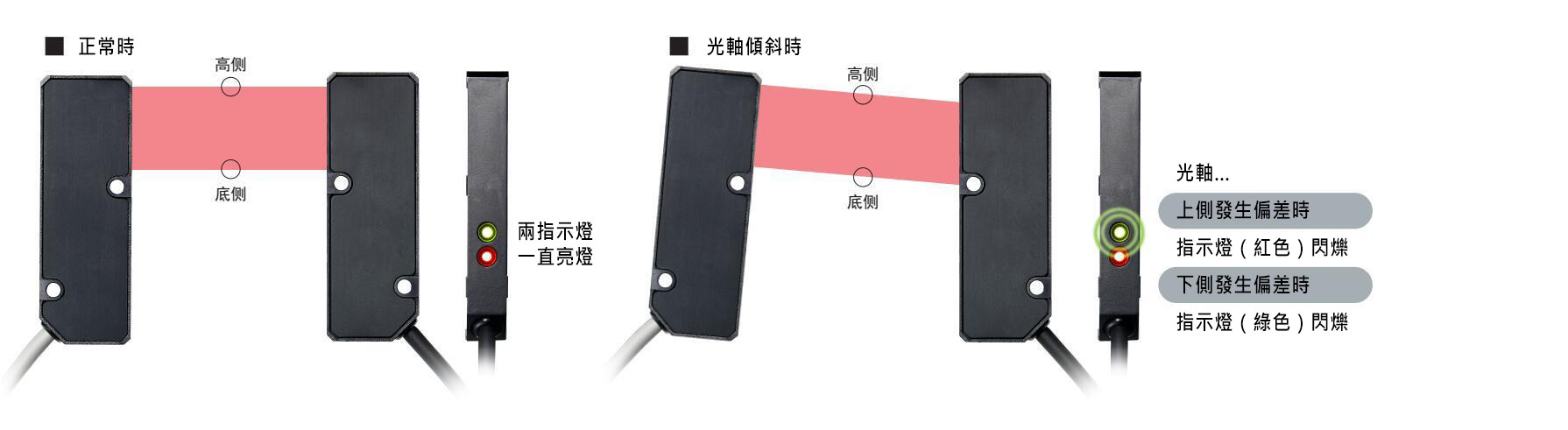

輕鬆調整光軸

透過感應頭位置調整模式，當出現光軸傾斜時，指示燈閃爍，以起提示作用。
在安裝感測器和定期維護時，很容易進行光軸確認。

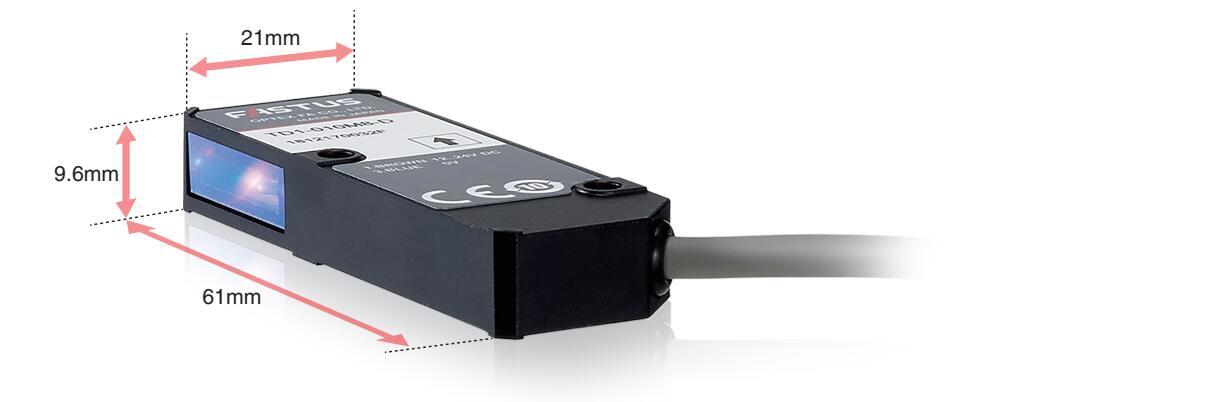

緊湊型設計

感測器的緊湊化，在空間有限的設備內也可以很方便地安裝。為設備的小型化做出貢獻。

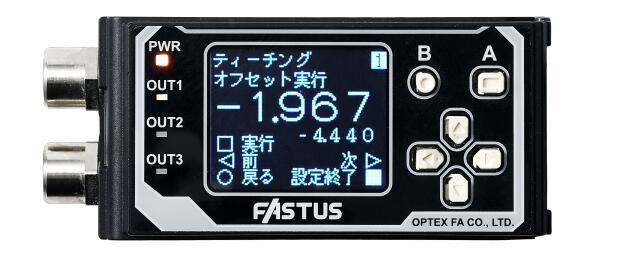

雷射位移感測器控制器單元

CDA系列
CDA-DM2系列搭載有機EL顯示屏，
能夠清晰地顯示設定項目和測量值，
可同時連接兩套TD1系列進行測量值演算。
搭載的顯示畫面，提供日文與英語兩種語言可選。

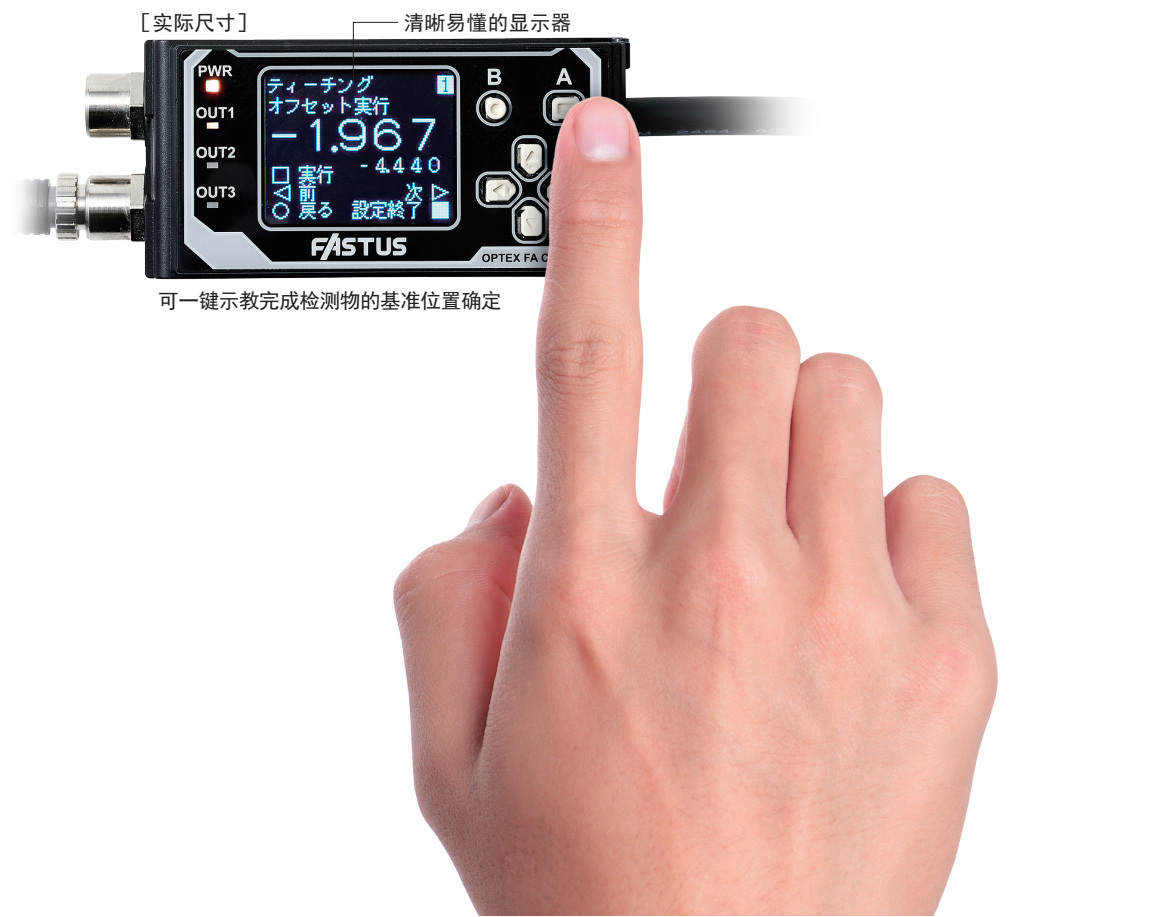

簡單示教
可以將有效測量範圍內的任意位置作為被測物的邊緣基準位置。
只要在被測物調整基準位置後按下示教按鈕即可。

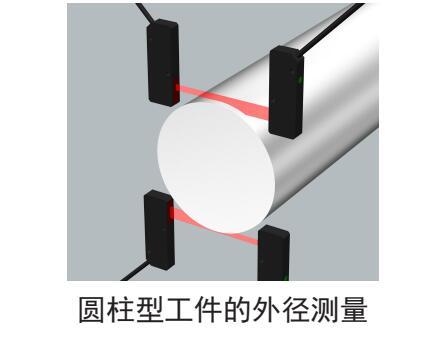

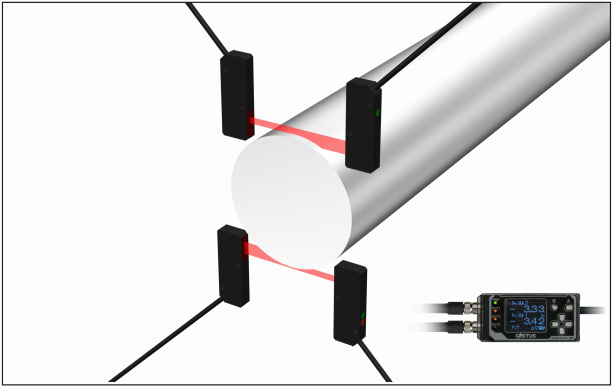

演算功能
同時連接兩套TD1系列，
可測量外徑10mm以上的圓柱型工件。

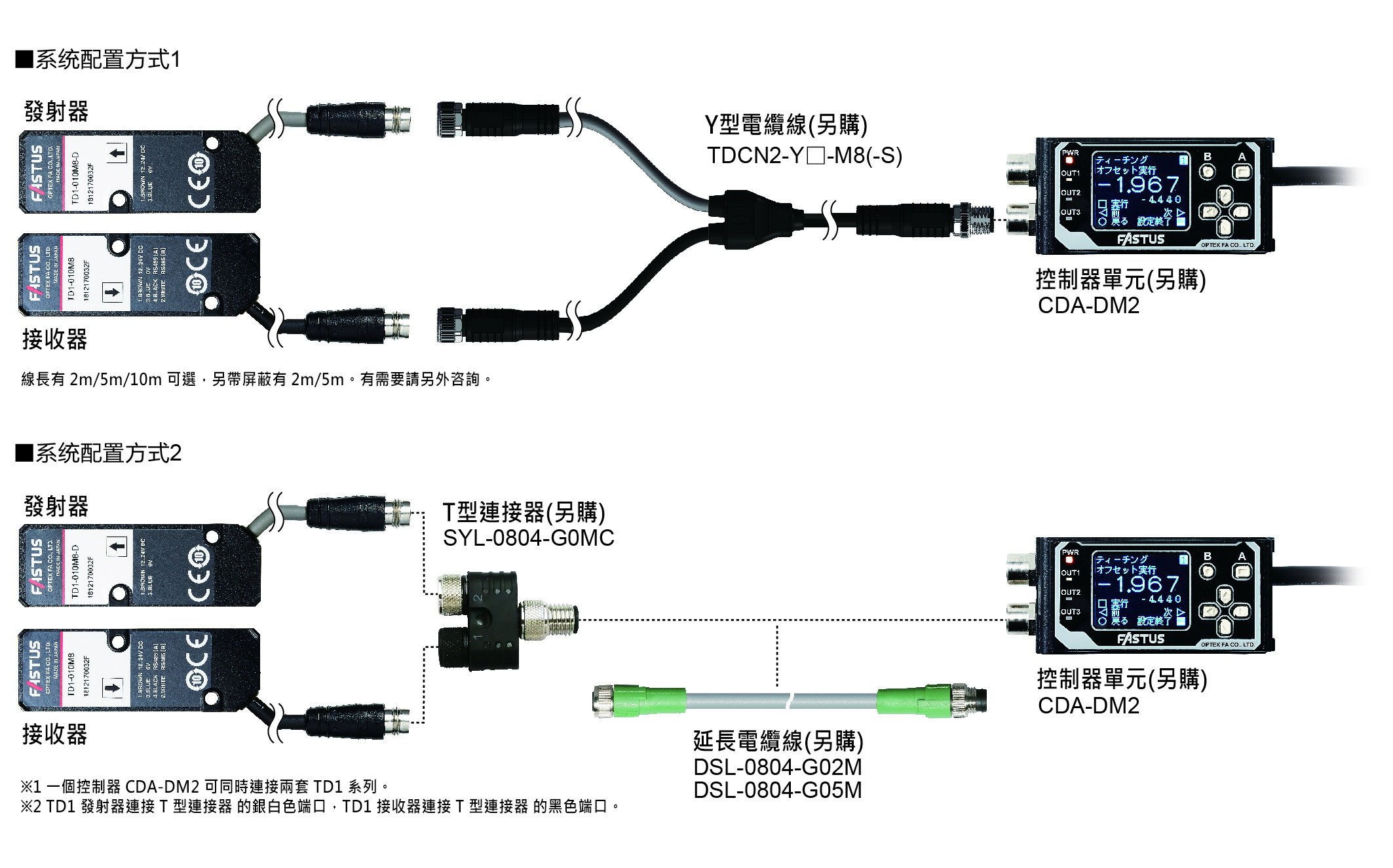

系統配置

可購選件

■ 控制器單元
◆CDA-DM2 2CH類比輸出類型    NEW



■ 感測器・控制器間延長電纜線
◆ DSL-0804-G02M 2m 機械手專用的高柔性電纜線
◆ DSL-0804-G05M 5m 機械手專用的高柔性電纜線

※ 連接控制器單元CDA系列使用時，
請將感測器·控制器間的電纜線長度控制在10m以內。

TD1應用

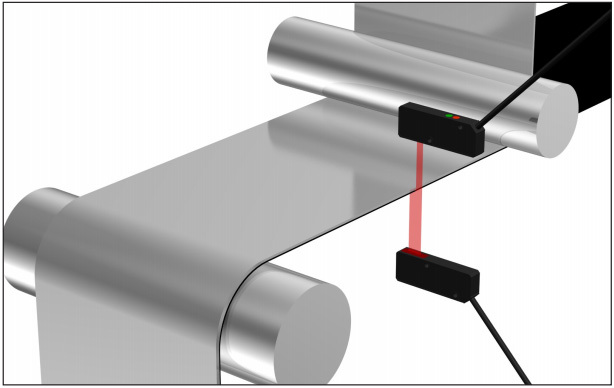

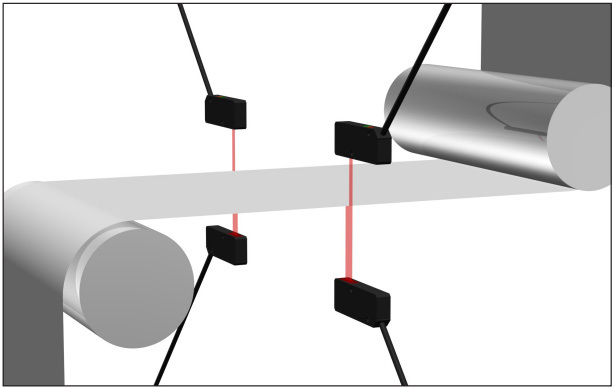

薄膜纏繞控制(糾偏測量) 薄膜彎曲控制·邊緣測量
薄膜纏繞控制(糾偏測量) 薄膜彎曲控制·邊緣測量

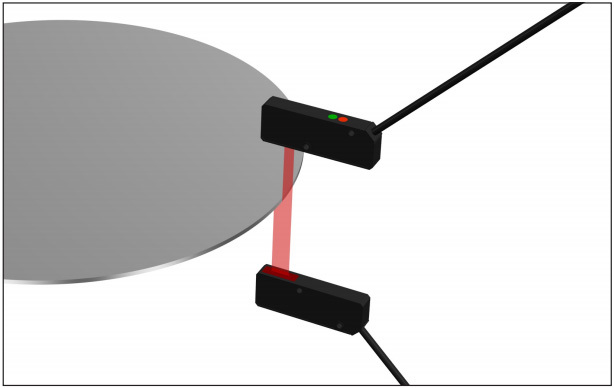

圓柱體的外徑測量 晶片邊緣測量
圓柱體的外徑測量 晶片邊緣測量

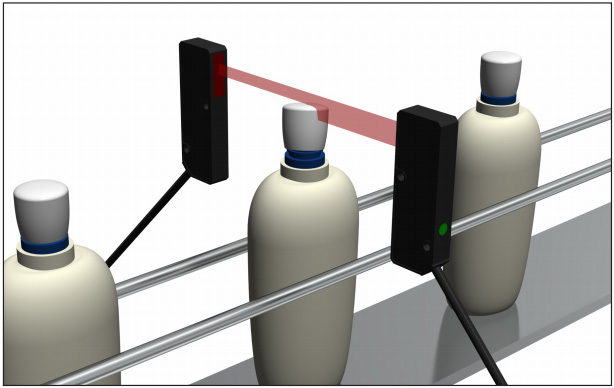

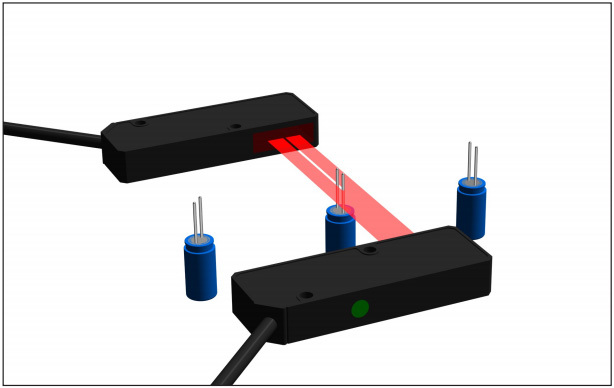

電子零件的方向判別 瓶蓋浮起檢測
電子零件的方向判別 瓶蓋浮起檢測

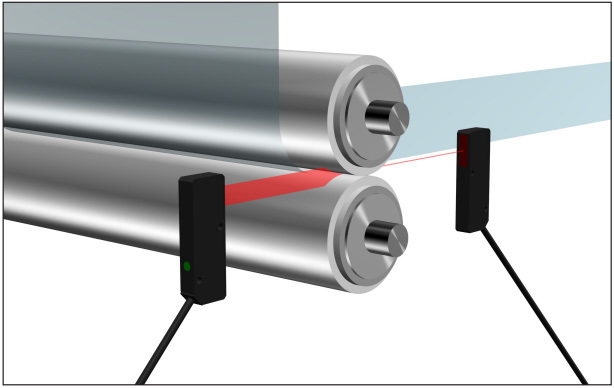

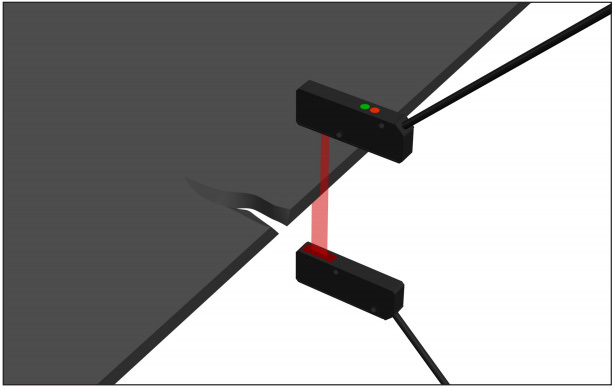

橡膠板邊緣缺損檢測 滾軸縫隙檢測
橡膠板邊緣缺損檢測 滾軸縫隙檢測


產品規格

感應頭

型號 TD1-010M8J
測量範圍 邊緣模式：±5mm、寬度模式：10mm
感應頭安裝距離 Max.300mm
光源 介質·波長 紅色半導體雷射·660nm
最大輸出功率 390μw
雷射等級 CLASS 1(IEC/JIS)/Class I(FDA) ※1
光斑尺寸 3×14mm
線性精度 感應頭安裝距離100mm時：±0.4%FS(±40μm)
重複精度※2 4μm
採樣週期 500μs
溫度漂移 ±0.02%FS/℃
指示燈 發射器電源指示燈：綠色接收器電源指示燈：綠色、警報指示燈：紅色
通訊方式 RS-485
電源電壓 DC12~24V±10%
消耗電流 發射器：20mA以下(DC12V時) 接收器：80mA以下(DC12V時)
連接形式 連接器：M8 4針連接器隨附300mm電纜線
耐環境性 使用環境溫度/濕度 -10~+50℃/35~85%RH(無結露·結冰)
儲存環境濕度/溫度 -20~+60℃/35~85%/RH(無結露·結冰)
使用環境照度 太陽光：10,000lx以下，白熾燈：3,000lx以下
抗震動 10~55Hz雙振幅1.5mm X,Y,Z各方向2小時
耐撞擊 約50G(500m/s²) X,Y,Z各方向3次
保護電路 逆接保護
防護等級 IP50 (IEC 60529)
適用法令 EMC EMC指令(2014/30/EU)
環境 RoHS指令(2011/65/EU) 、中國RoHS(指令第32號)
適用規格 EN60947-5-2
材質 外殼：鋁壓鑄發射·接收鏡頭：玻璃
品質 發射器、接收器：各30g(包含300mm的電纜線)
※1依FDA Laser Notice No.56的規定，依IEC60825-1: 2014的標準分為CLASS 1。
※2 平均採樣次數:1次。


控制器單元

型號 CDA-DM 2(連接母機)
安裝方式 DIN導軌安裝
感應頭 連接台數 Max.2台
連接形式 M8 4針連接器
通訊方式 RS485相容(延長電纜長度Max.10公尺)
顯示 測量值·設定 點陣顯示器128x96像素日文/英文可選
指示燈 電源指示燈：綠色輸出指示燈：橙
I/O 外部輸入 1CH(對CH1，CH2兩頻道有效)
開關量輸出 2CH可選擇PNP/NPN集電極開路Max.100mA/DC24V 殘留電壓：1.8V以下
類比輸出 2CH輸出類比電流/電壓可切換電流：4~20mA(最大負載300Ω)電壓：0~10V(輸出阻抗100Ω)
額定值 電源電壓 DC12~24V±10%
消耗電流 120mA以下(DC12V時)
耐環境性 保護電路 逆接保護、過電流保護功能
防護等級 IEC規格IP50
使用環境溫度/濕度 -20~+50C/35~85%RH(無結露·結冰)
儲存環境溫度/濕度 -20~+60℃/35~85%RH(無結露·結冰)
抗震動 10~55Hz、雙振幅1.5mm、X,Y,Z各方向2小時
耐撞擊 約50G(500m/s 2 ) X,Y,Z各方向3次
材質 PC
品質 170g

產品尺寸

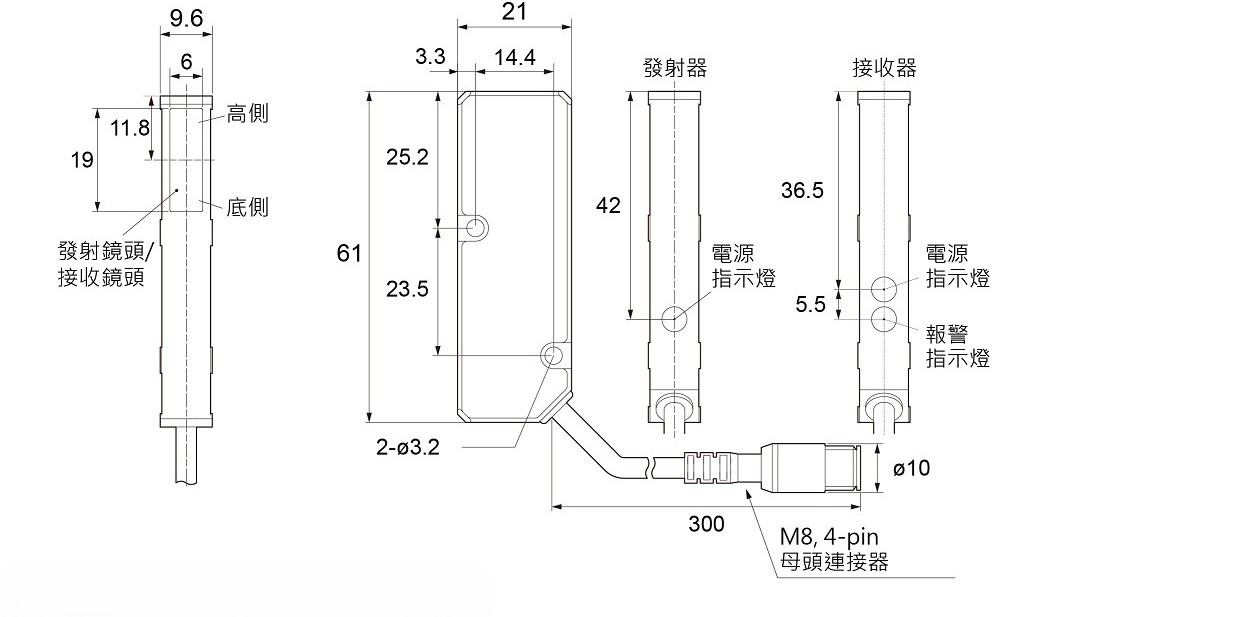

■TD1系列

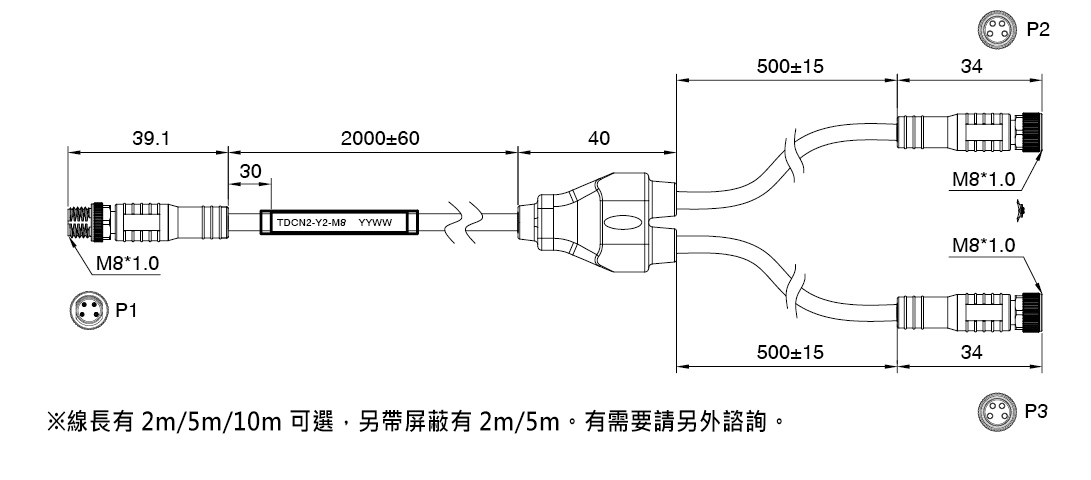

■Y型電纜線
  TDCN2-Y2-M8(-S)

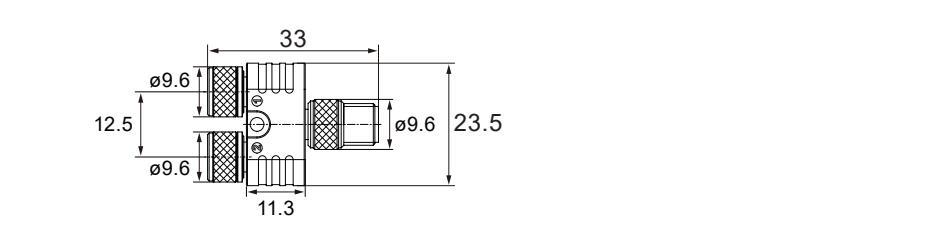

■T型連接器
  STL-0804-G0MC

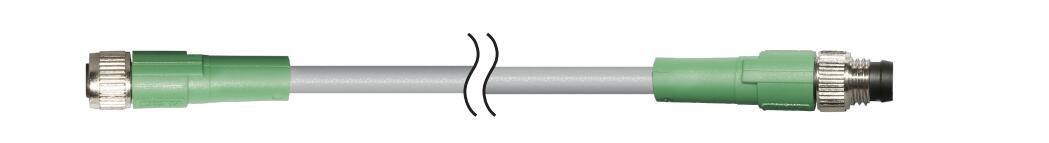

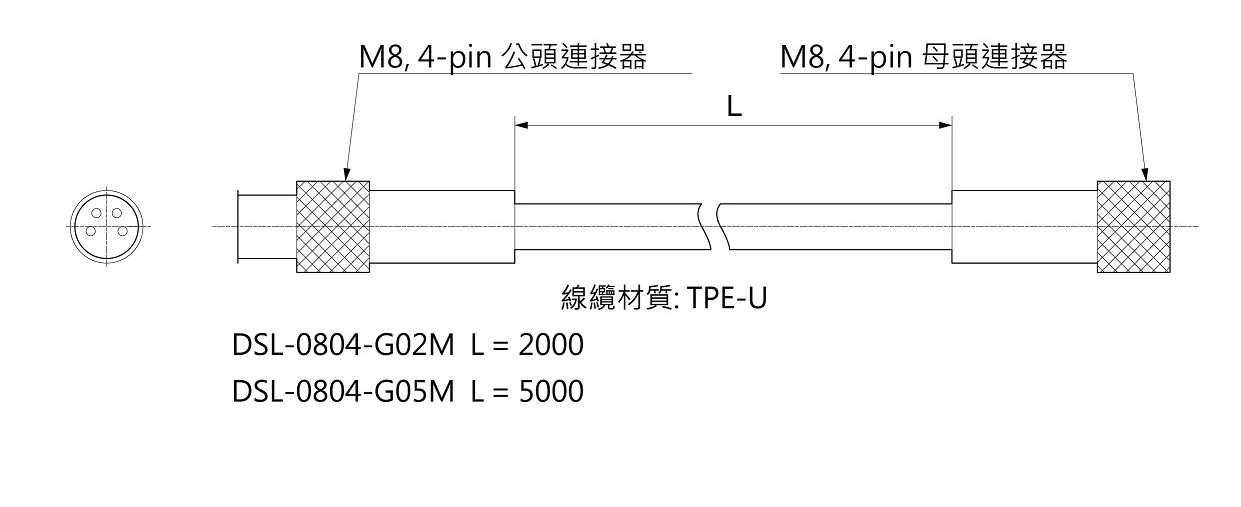

■ 感測器·控制器間延長線
　DSL-0804-G02M / DSL-0804-G05M

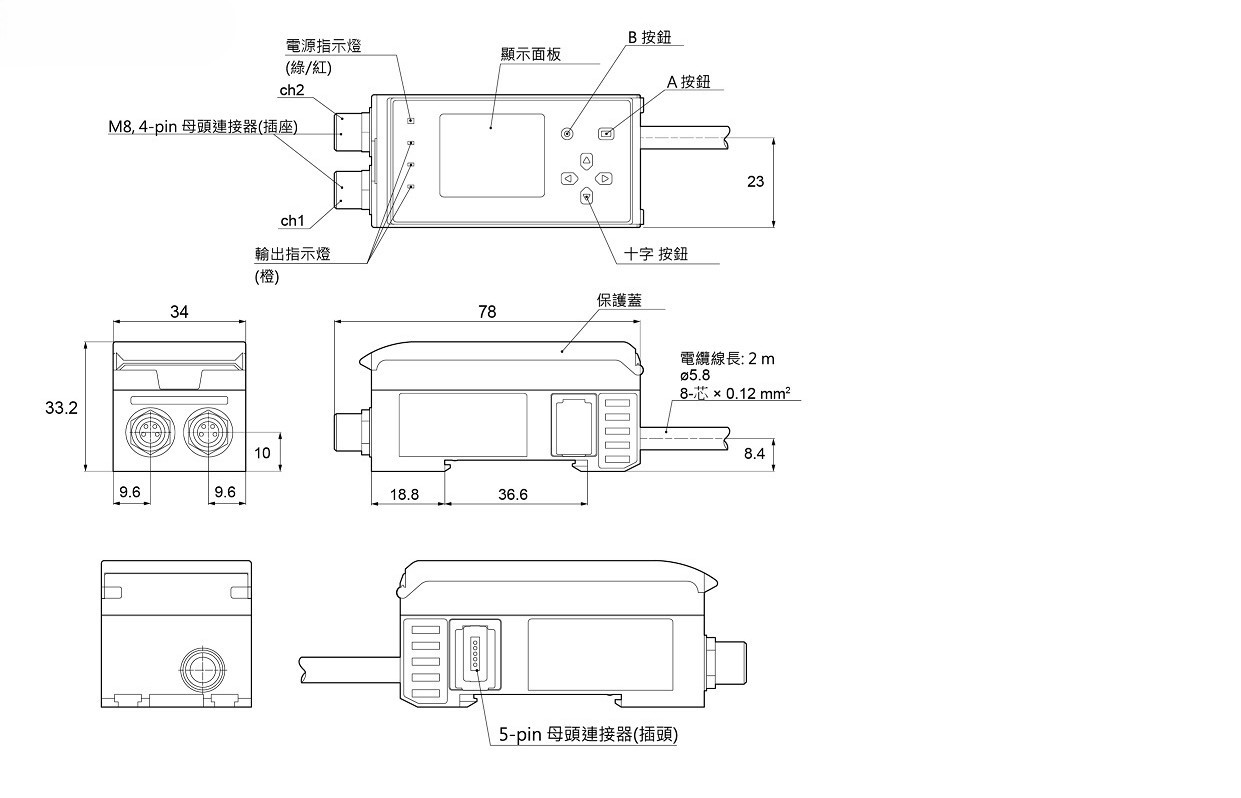

■控制器單元
   CDA-DM2

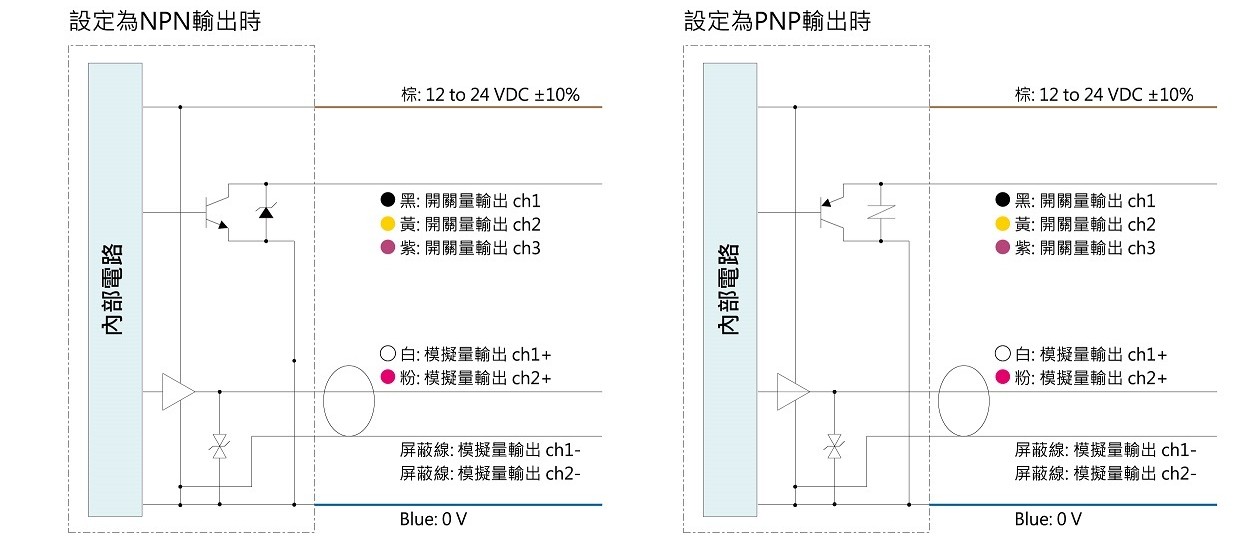

產品電路圖

■控制器單元CDA-DM2
