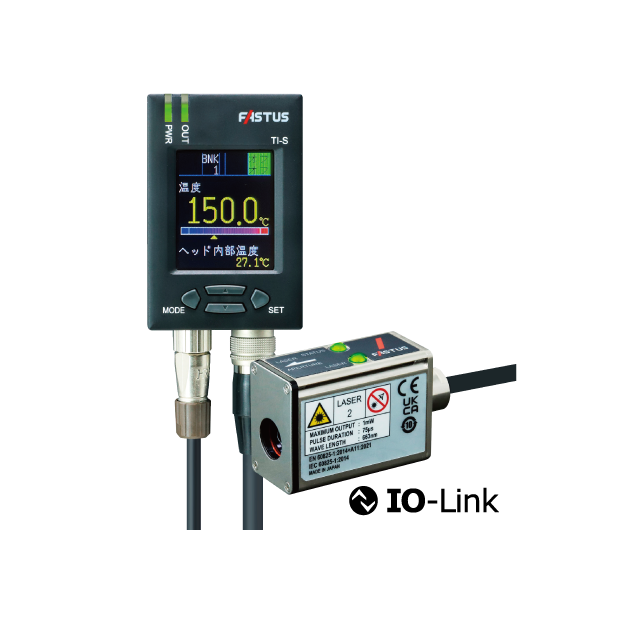

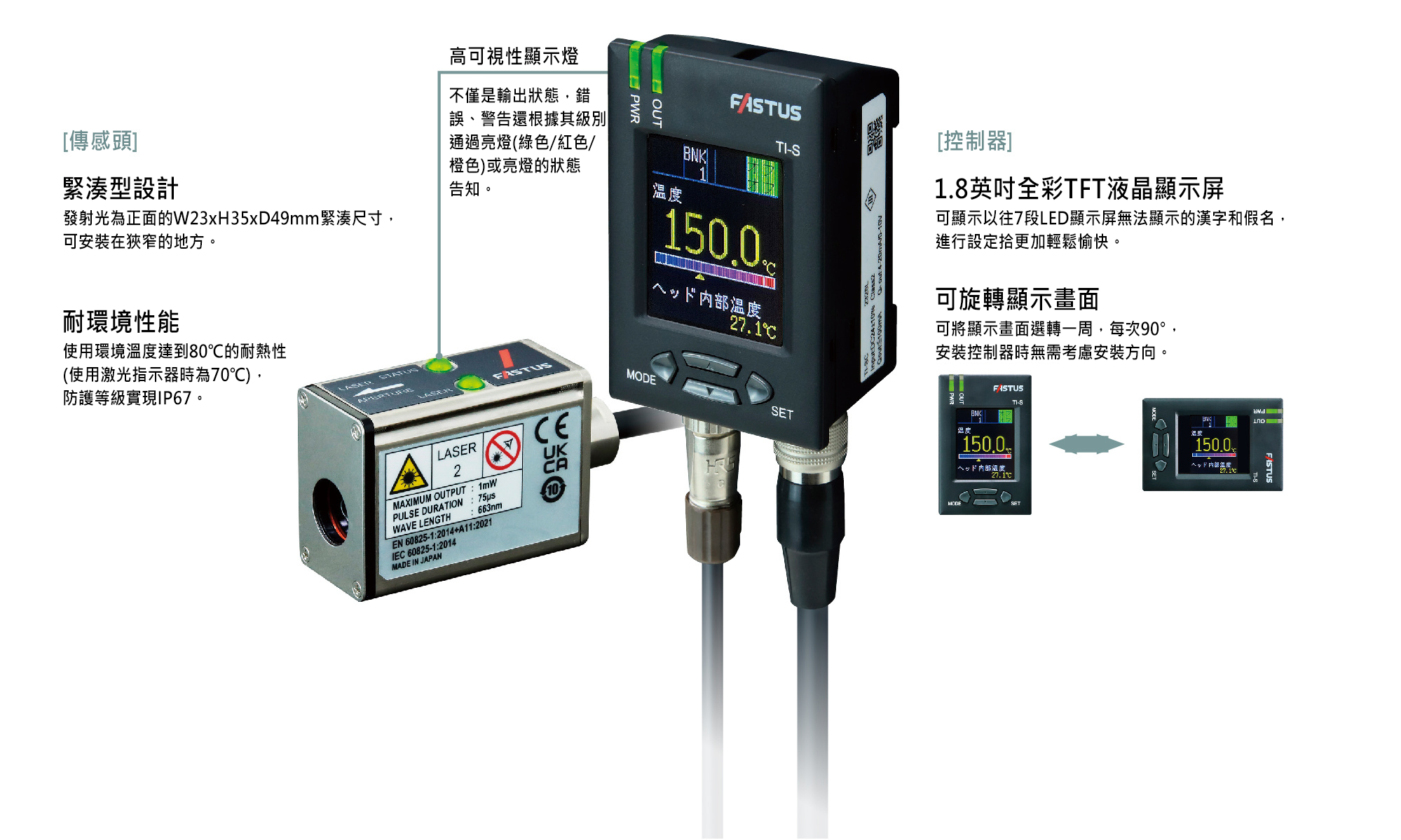

TI-S系列支援IO-Link 非接觸式溫度計｜TI-S30｜TI-SC（E）

環形雷射指示器：快速定位測量視野，狹窄昏暗環境也能精準對準。
IO-Link通信：支援PLC級雙向串行通訊，隨時監測溫度數據。
高精度測量： ±1℃精度，測量範圍1~200℃，滿足嚴苛需求。
高速響應：50ms/90%回應速度，適合生產線即時測量。
多輸出模式：類比輸出(4-20mA/0-10V)與警報輸出(上下限設定)。
趨勢圖與儲存：最長24小時溫度趨勢顯示，4ch設定快速切換。
維護與偵測：邊緣偵測溫度驟變、維護警報提醒清潔或校準。

業界首創 簡單定位環形雷射指示器
搭載環形雷射指示器，測量視野一目了然。
即使在陰暗狹窄的地方，也能一邊確認標記一邊簡單地正確調整位置。

支援IO-Link通信
可實現PLC級和設備級一對一雙向串行通訊。可以隨時監測溫度數據。

高精度測量±1℃
測量精度達±1°C。可滿足嚴苛的測量需求。
※測量範圍在1~200℃範圍內時

高速回應
實現響應時間50ms/90%的高速響應。
也可用於測量生產線上工件的溫度。

節省空間設計·隨時隨地設定·靈活使用

邊緣偵測功能 溫度驟變偵測
配備邊緣偵測功能，可在出現溫度驟變時進行偵測。
僅能偵測短時間內溫度變化所引起的異常。

類比輸出
類比輸出可在電流輸出(4-20mA)和電壓輸出(0-10V)之間切換。
無需選擇輸入設備就可使用。

警報輸出(上下限設定)
可將某個溫度範圍設定為閾值，如果測量溫度超出該範圍，就會輸出警報。

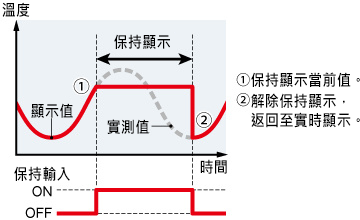

保持顯示
不即時顯示測量溫度，保持顯示測量的最高/最低溫度。

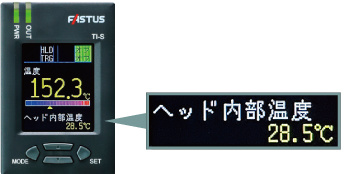

顯示感測頭內部溫度
不只是被測物的溫度，感測頭內部的溫度也會持續顯示，可以一邊確認環境溫度造成的影響一邊使用。

業界首創 趨勢圖
趨勢圖中顯示的測量溫度最長可達24小時。

儲存功能<4ch>
配備4ch用於切換(調用)設定的儲存功能。即使放射率等測量條件因計畫變更而變化，也能簡單地更改設定。

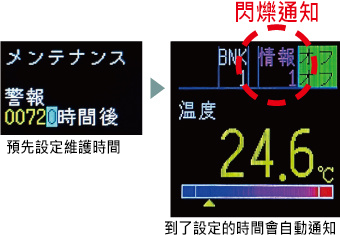

維護警報
可以預先設定某個時間段作為維護期以通知用戶，例如清潔光學系統或校準時間。

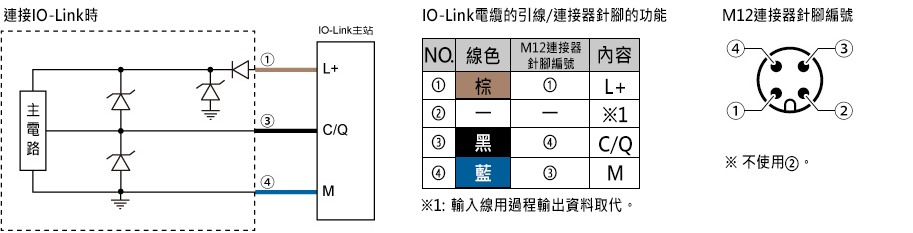

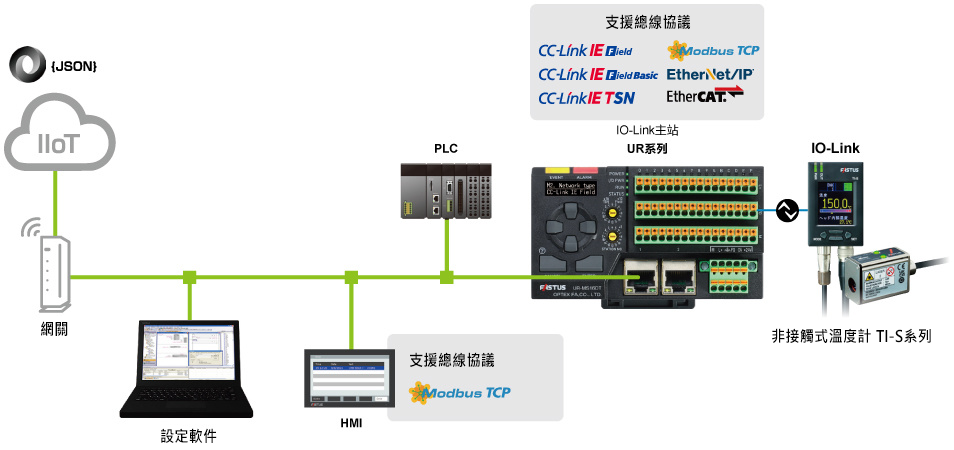

支援IO-Link設備的連接範例
IO-Link是透過數位訊號將感測器和執行器與上級(網路)連接，推進智慧工廠化的技術之一。
OPTEX-FA公司將透過擴充支援IO-Link的產品，為智慧工廠化做出貢獻。

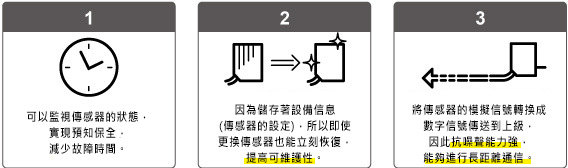

導入IO-Link的3個優點

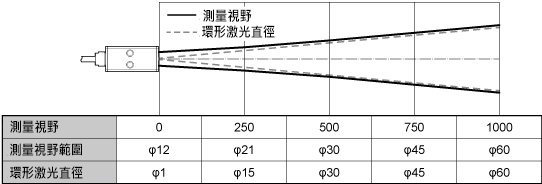

測量視野範圍圖

陣容

感應器頭

形狀	測量範圍	視野	雷射指示器	模型
		直徑 30 毫米，位於 500 毫米處	環形雷射指示器（專利申請中）	TI-S30

控制器

形狀	特徵	介面	模型
	●1.8吋TFT液晶顯示器 ● 顯示語言：英文、日文、簡體中文 ● 反應速度：50毫秒或更短 ● 趨勢圖顯示	2路警報輸出類比輸出外部輸入	TI-SC(E)

TI-S系列運用例子

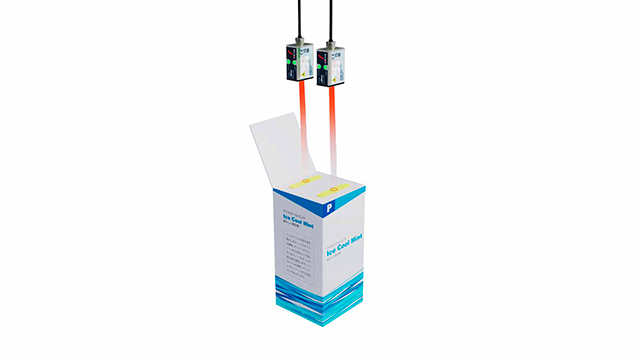

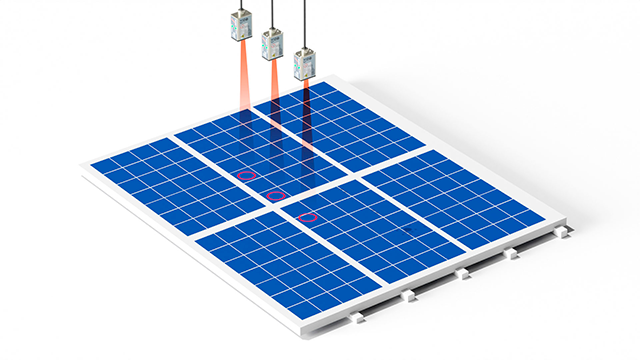

檢測熱熔膠的存在	評估太陽能板層壓板

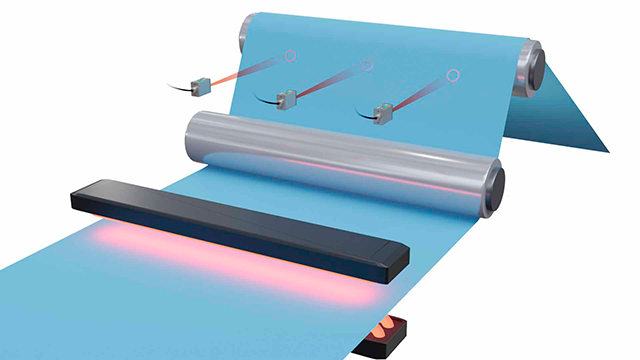

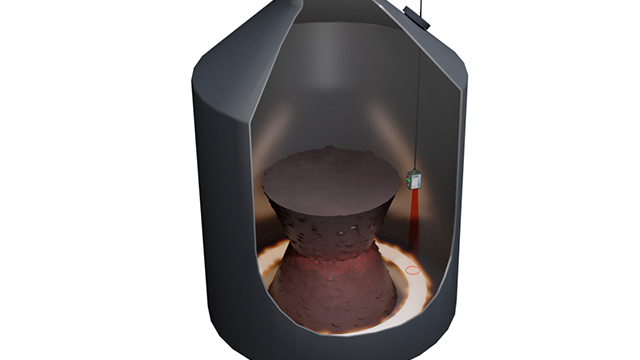

測量腔室頂板的溫度	測量塑膠溫度

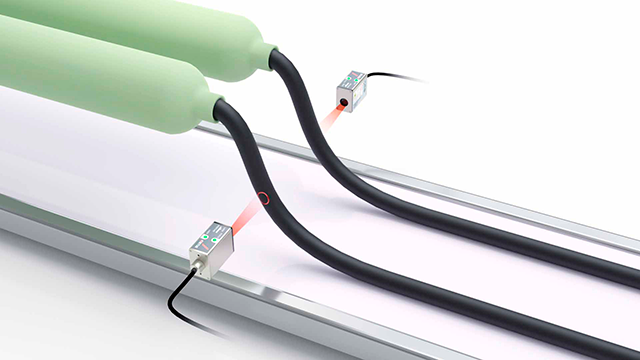

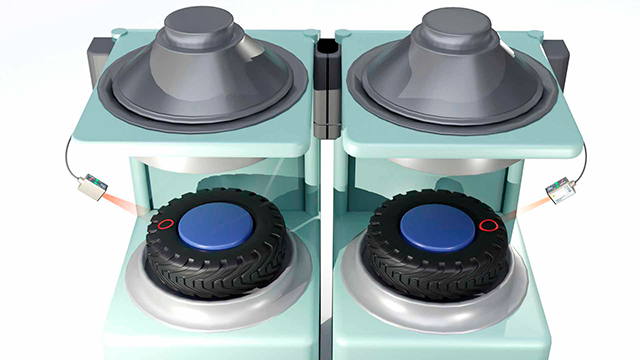

控制輪胎硫化過程中的加熱時間	橡膠擠出過程中的溫度測量

產品規格

感測器頭

模型		TI-S30
測量範圍^*1		−40 至 +500°C
顯示範圍^*1		-50 至 +510°C
視野		直徑 30 毫米，位於 500 毫米處
光學		矽透鏡
感測元件/ 光譜響應		熱電堆 8 至 14 微米
回應時間（操作模式）		高速、50毫秒、100毫秒、200毫秒、500毫秒、1秒、2秒、5秒、10秒、20秒 * 輸出回應90% ^*2
準確度^*3		−40 至 0°C：±1.5°C； +1 至 +200°C：±1°C； +201 至 +500°C：讀數的±0.5%
重複性		±0.5°C（工作模式為 100 毫秒時）
溫度漂移		溫度控制在±0.25°C/°C以內
發射率調整		0.100 至 1.200
供電電壓		5V直流電（由控制器供電）
目前消耗		30 毫安培或更低/5 伏特直流
連接類型		3米尾纖電纜
最小彎曲半徑		R 31 毫米
總電纜長度		最大長度 13 公尺（尾纖電纜 3 公尺 + 延長電纜 10 公尺）
雷射指示器	中等的	紅色半導體雷射器
	波長	663奈米
	最大輸出	1毫瓦
雷射等級（JIS/IEC/FDA）^*4		二年級
環境阻力	保護程度	IP67（IEC 60529）
	環境溫度	0 至 +80°C（雷射發射期間最高可達 +70°C）
	環境濕度	相對濕度35%至85%（無冷凝）
	儲存溫度	−20 至 +80°C
	抗振性能	頻率範圍 10 至 55 Hz，雙振幅 1.5 mm，X、Y 和Z 方向各 2 小時
	抗衝擊性	在 X、Y 和 Z 方向上分別以500 m/s² ^（約 50 G）的速度進行 3 次測試
適用法規	EMC	EMC 指令 (2014/30/EU) 英國 EMC（2016 年電磁相容性法規） FCC 第 15 部分 B 子部分
	環境	RoHS 指令 (2011/65/EU)、中國 RoHS（工信部令第 32 號）、英國 RoHS（ 2012 年電氣和電子設備中限制使用某些有害物質條例）
	安全	FDA法規（21 CFR 1040.10和1040.11 ^*5）
適用標準		EN/IEC 61326-1
材料		外殼：鋁合金，面板：不銹鋼
重量		約180公克（含連接線）
1：如果測量溫度低於-50°C（顯示溫度下限），則顯示溫度為-50°C。如果測量溫度高於510°C（顯示溫度上限），則顯示溫度為510°C。 2：反應時間是指輸出變化達到 90% 所需的時間。 3：測量條件：發射率；1.000，環境溫度；23±5°C，測量目標尺寸；遠大於視場。c 4：根據美國食品藥物管理局雷射通知第 56 號的規定，雷射器依照 IEC 60825-1:2014 標準進行分類。 5：不包括根據雷射公告第56號所作的差異。若要將測量溫度範圍和精度等溫度值轉換為華氏溫度，請使用（華氏溫度 = 攝氏度溫度 x 1.8 + 32）。 * 若要將重複性和溫度漂移等相對值轉換為華氏溫度，請使用 1°C = 1.8°F。 ●規格如有變更，恕不另行通知。

控制器

模型			TI-SC（E）
等級	供電電壓		24 VDC（使用通用 I/O 電纜時） 18 至 30 VDC（使用 IO-Link 電纜時）
等級	目前消耗		180 mA（使用通用 I/O 電纜時）^*1 50 mA（使用 IO-Link 電纜時）
顯示解析度			0.1°C/°F
溫度單位			攝氏溫度“°C”/華氏溫度“°F”
測量模式			正常/採樣保持/峰值保持/谷值保持/邊緣偵測
回應時間（操作模式）			高速、50毫秒、100毫秒、200毫秒、500毫秒、1秒、2秒、5秒、10秒、20秒輸出回應 90% ^*2
類比輸出/ IO-Link 更新時間			高速：2.5毫秒； 50毫秒至2秒：5.0毫秒； 5秒至20秒：100毫秒
類比輸出	解決		10,801 步
	準確性	電壓	FS 的 ±0.2%（環境溫度 25°C）溫度係數（典型值）：±22 ppm/°C (±0.0022%/°C)
	準確性	目前的	FS 的 ±0.2%（環境溫度 25°C）溫度係數（典型值）：±4 ppm/°C (±0.0004%/°C)
指標	展示		1.8吋TFT液晶顯示屏，語言：英文、簡體中文、日語

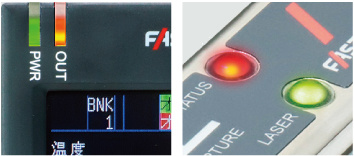

	電源指示燈		通電時：指示燈為綠色；IO-Link 通訊時：指示燈為綠色閃爍

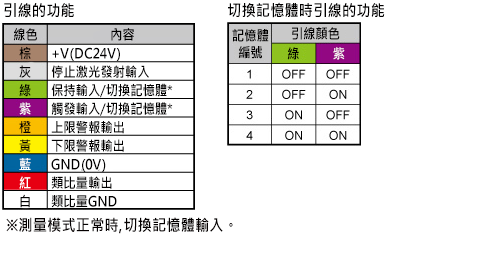

	輸出指標		正常測量警報輸出關閉：綠燈亮起；正常測量警報輸出開啟：紅燈亮；出現輕微警告：綠燈閃爍；出現嚴重警告：橘燈閃爍；出現錯誤：紅燈閃爍

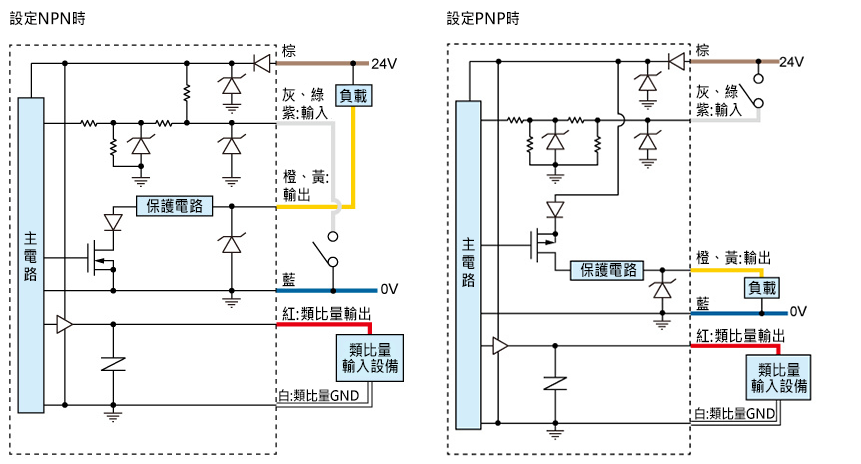

介面	警報輸出		NPN/PNP 開集電極（可設定選擇） 1 路輸出：最大 100 mA，2 路輸出：最大 100 mA 殘餘電壓：NPN：≤ 1.6 V，PNP：≤ 3.4 V
	輸出模式		否/否
	外部輸入		關閉激光，按住，扣動扳機
	類比輸出	目前的	4至20毫安培負載阻抗：150至500歐姆
	類比輸出	電壓	0 至 10 V 輸出阻抗：200 歐姆或更低
定時器模式			單次觸發/延遲觸發（開啟延遲、關閉延遲）單次觸發：0.01 至 10.00 秒，延遲觸發：0.00 至 10.00 秒
IO-Link	修訂		1.1.3
	波特率		COM 3（230.4 kbps）
	進程輸入資料位元組數		4 位元組
	進程輸出資料位元組數		1 位元組
	最短循環時間		0.5毫秒
	資料儲存類		資料儲存等級 1：自動 DS
連接類型	通用 I/O電纜		3公尺電纜，9條導線，最小彎曲半徑：R 42毫米
	IO-Link 電纜	開放式	3公尺電纜，3條導線，最小彎曲半徑：R 42毫米
	IO-Link 電纜	M12 4針連接器	0.3公尺電纜，最小彎曲半徑：R 42毫米
環境阻力	保護程度		IP40（IEC 60529）
	環境溫度		0 至 +50°C
	環境濕度		相對濕度35%至85%（無冷凝）
	儲存溫度		−20 至 +70°C
	抗振性能		頻率範圍 10 至 55 Hz，雙振幅，振幅 1.5 毫米，X、Y、Z 三個方向各持續 2 小時
	抗衝擊性		在 X、Y 和 Z 方向上分別以500 m/s² ^（約 50 G）的速度進行 3 次測試
適用法規	EMC		EMC 指令 (2014/30/EU) 英國 EMC（2016 年電磁相容性法規） FCC 第 15 部分 B 子部分
適用法規	環境		RoHS 指令 (2011/65/EU) 英國 RoHS （ 2012 年電氣和電子設備中某些有害物質使用限制條例）中國 RoHS（工信部令第 32 號）
適用標準			EN/IEC 61326-1
材料			外殼：ABS
重量			約80克
1：包括警報輸出負載電流和類比輸出電流。 2：反應時間是指輸出變化達到 90% 所需的時間。 * 若要將測量溫度範圍和精度等溫度值轉換為華氏溫度，請使用（華氏溫度 = 攝氏度溫度 x 1.8 + 32）。 * 若要將重複性和溫度漂移等相對值轉換為華氏溫度，請使用 1°C = 1.8°F。 ●規格如有變更，恕不另行通知。視野（單位：毫米） ● 視場適用於光學響應（能量）為 90% 的測量直徑。 ● 測量目標的尺寸必須遠大於上述視場。
