產品特點

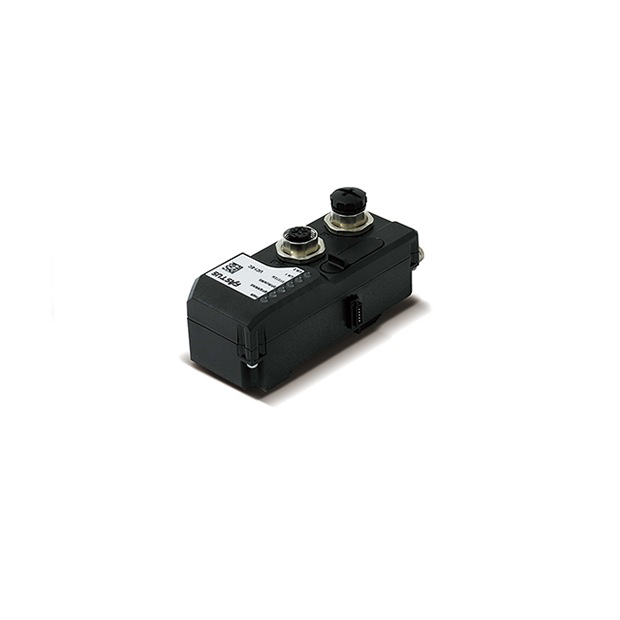

UC1 EtherCAT / EtherNet IP通訊單元｜UC1-EC｜UC1-EP
- 支援 EtherCAT / EtherNet IP 通訊：可作為從屬裝置連接至 EtherCAT/ EtherNet IP 網路。
- 遠端感測器管理：透過網路進行設定、監控與維護，提高效率。
- 緊湊型設計：節省佈線空間，適用於設備內部安裝。
- 混合感測器連接：支援光纖與位移感測器同時接入。
- 相容多款感測器：支援 D4RF、D3WF、CD22、TD1 等系列。
- 搭配放大器擴充應用：可透過 CDA 系列放大器連接更多感測器。
- UC1 系列平台：支援多種網路協定與感測器整合應用。

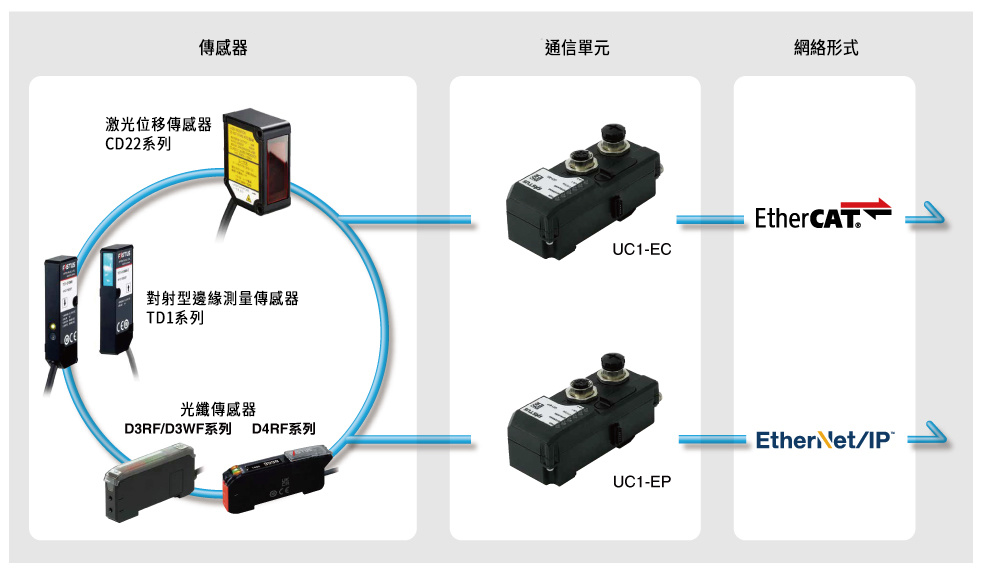

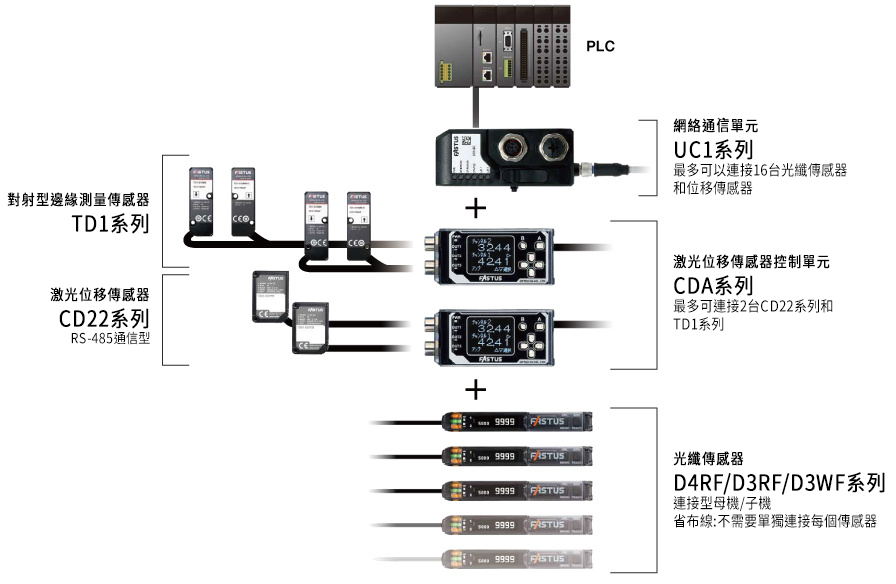

UC1系列可將各種感測器連接到各種網絡
可將光纖感測器和雷射位移感測器混合連接

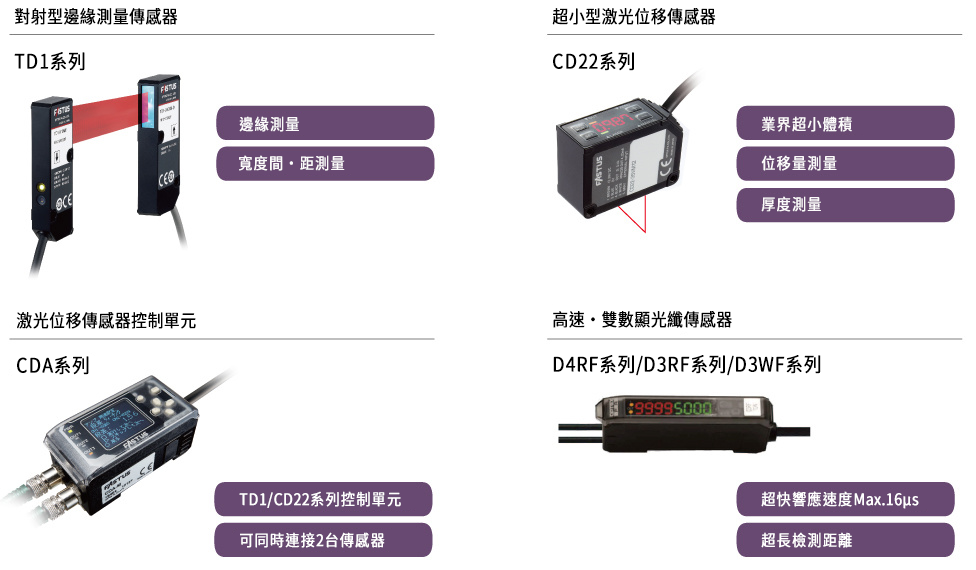

UC1系列可連接光纖感測器D4RF/D3RF/D3WF系列。
另外，如果使用雷射位移感測器放大器單元CDA系列，則可連接雷射位移感測器CD22系列與對射型邊緣測量感測器TD1系列。
可混合連接多種感測器。

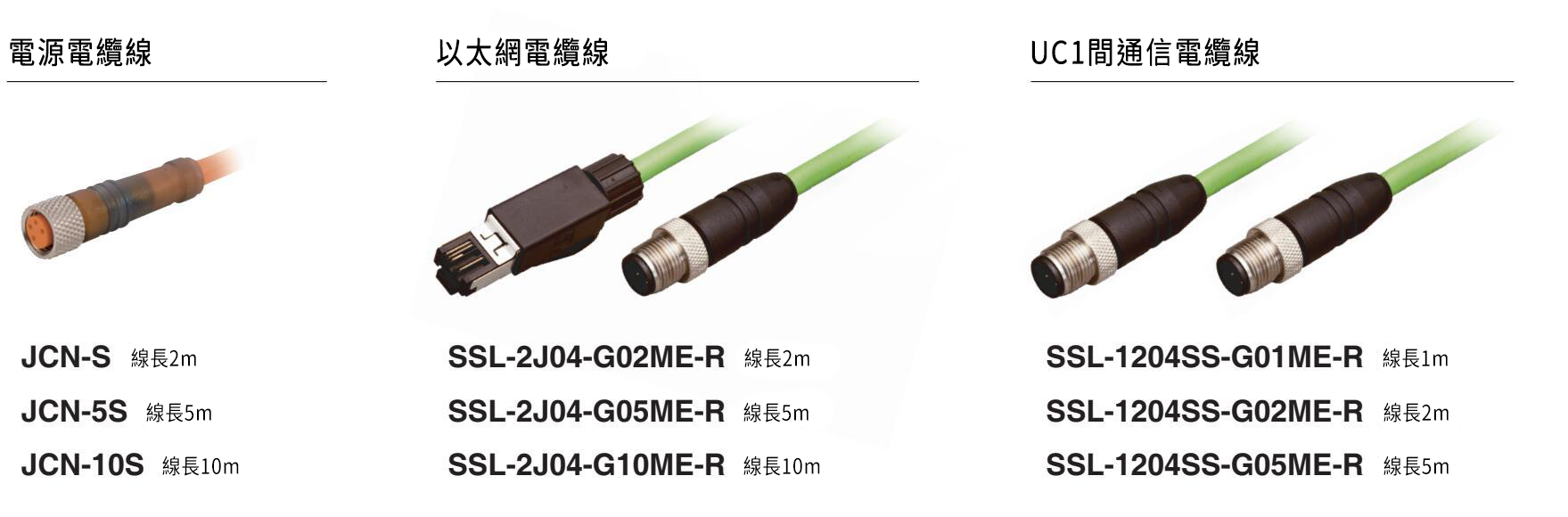

選購件
連接器電纜
-
直的
M84CN-2S
電纜長度：2米M84CN-5S
電纜長度：5米M84CN-10S
電纜長度：10米
端板
-
BEF-EB01-W190
（2 件）
產品規格
| 模型 | UC1-EC | |
| 網路 | 乙太網路CAT *1 | |
| 支援的版本 | EtherCAT 從站 | |
| 符合標準 | IEEE802.3u | |
| 節點間的距離 | 100米以內 | |
| 傳動速度 | 100 Mbps | |
| 電纜 | STP 5 類或以上 | |
| 支援的功能 | 流程資料通訊、郵箱通訊（CoE 支援） | |
| 指標 | 電源指示燈：綠色（PWR） 錯誤指示燈：紅色（ERR） 通訊狀態指示燈：綠色（RUN） 通訊可用指示燈：綠色（SYSTEM） 連接埠1指示燈：綠色（L/A1） 連接埠2指示燈：綠色（L/A2） |
|
| 連接類型 | 連接器類型：M8 4針插頭連接器 | |
| 數據 | PDO 通訊（發送：最大 120 字節，接收：最大 36 位元組） | |
| 連網裝置 | 可連接型號 | D4RF *2 /D3WF系列互連主機及擴充單元 CDA系列主機及擴充單元 |
| 連接單元數量 | 最多 16 個單位* 3（一個 CDA 單位計為兩個單位） | |
| 連接類型 | 用於互連的 5 針連接器（用作互連的末端單元） | |
| 等級 | 供電電壓 | 12 至 24 VDC，含漣波 (pp) ±10% |
| 目前消耗 | 最大功率 3 瓦。 | |
| 熱身時間 | 1.5秒或更短 | |
| 保護電路 | 反接保護 | |
| 環境阻力 | 環境溫度/濕度 | -25 至 +55°C/35% 至 85% 相對濕度（無結冰或冷凝） |
| 儲存溫度/濕度 | -40 至 +70°C/35% 至 85% 相對濕度（無結冰或冷凝） | |
| 抗振性能 | 頻率範圍 10 至 55 Hz，振幅雙倍，1.5 mm，X、Y 和 Z 方向各持續 2 小時 | |
| 抗衝擊性 | 500 m/s² （約 50 G），在 X、Y 和 Z 方向各 3 次 | |
| 保護程度 | IP50 | |
| 適用標準 | EN 61000-6-2，EN 55011 | |
| 適用法規 | EMC | 歐盟電磁相容性指令（2014/30/EU） |
| 環境 | 歐盟RoHS指令（2011/65/EU）、中國RoHS指令（工信部令第32號） | |
| NRTL認證 | UL 認可的組件 可程式控制器，已通過美國和加拿大認證。 |
|

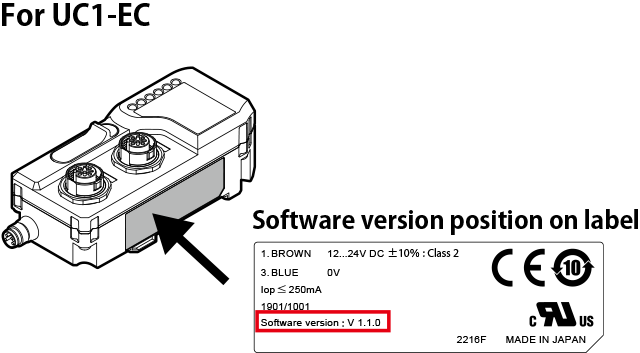

| 公司標準 | 噪音阻尼 Feilen 3 級已通過 | |
| 安裝 | 35 毫米 DIN 導軌（導電表面） | |
| 材料 | 聚碳酸酯 | |
| 包含物品 | 使用說明書、M12保護帽、端蓋×2 | |
| *1：EtherCAT 是 Beckhoff 的註冊商標。 *2：要將 D4RF 系列與本設備搭配使用，本設備的軟體版本必須為 V1.1.0 或更高版本。 有關軟體版本為 V1.0.9 或 V1.1.9 的產品訊息，請聯絡我們。 軟體版本資訊標註在產品標籤上，如下所示。  *3：環境溫度和最大互連數量如下所示。 |
||
| 模型 | UC1-EP | |
| 網路 | 乙太網路/IP *1 | |
| 支援的版本 | 乙太網路/IP轉接器 | |
| 身份驗證版本 | CT16 | |
| 符合標準 | IEEE802.3u | |
| 節點間的距離 | 100米以內 | |
| 傳動速度 | 10/100 Mbps | |
| 電纜 | STP 5/5e 類別或更高 | |
| 支援的功能 | 隱式訊息（1 類服務） | |
| 明確訊息（3 類訊息，UCMM） | ||
| ACD（位址衝突偵測） | ||
| DLR（裝置級環） | ||
| 靜態 IP 位址 | ||
| DHCP | ||
| BOOTP | ||
| 指標 | 電源指示燈：綠色 (PWR) | |
| 網路狀態指示燈：紅色/綠色 (NS) | ||
| 模組狀態指示燈：紅色/綠色 (MS) | ||
| 運作指示燈：綠色 (SYSTEM) | ||
| 連接埠1指示燈：綠色 (L/A1) | ||
| 連接埠2指示燈：綠色 (L/A2) | ||
| 連接類型 | 連接器類型：M8 4針插頭連接器 | |
| 數據 | 循環通訊（發送：最大 40 字節，接收：最大 4 位元組） 非循環通信 |
|
| 連網裝置 | 可連接型號 | D4RF *2 /D3WF系列互連主機及擴充單元 CDA系列主機及擴充單元 |
| 連接單元數量 | 最多 16 個單位* 3（一個 CDA 單位計為兩個單位） | |
| 連接類型 | 用於互連的 5 針連接器（用作互連的末端單元） | |
| 等級 | 供電電壓 | 12 至 24 VDC，含漣波 (pp) ±10% |
| 目前消耗 | 最大功率 3 瓦。 | |
| 熱身時間 | 1.5秒或更短 | |
| 保護電路 | 反向連接保護 | |
| 環境阻力 | 環境溫度/濕度 | -25 至 +55°C/35% 至 85% 相對濕度（無結冰或冷凝） |
| 儲存溫度/濕度 | -40 至 +70°C/35% 至 85% 相對濕度（無結冰或冷凝） | |
| 抗振性能 | 頻率範圍 10 至 55 Hz，振幅雙倍，1.5 mm，X、Y 和 Z 方向各持續 2 小時 | |
| 抗衝擊性 | 500 m/s² （約 50 G），在 X、Y 和 Z 方向各 3 次 | |
| 保護程度 | IP50 | |
| 符合法律法規 | EMC | 歐盟電磁相容性指令（2014/30/EU） |
| 環境 | 歐盟RoHS指令（2011/65/EU）、中國RoHS指令（工信部令第32號） | |
| 適用法規 | EN 61000-6-2，EN 55011 | |
| NRTL認證 | UL 認可的組件 可程式控制器，已通過美國和加拿大認證。 |
|

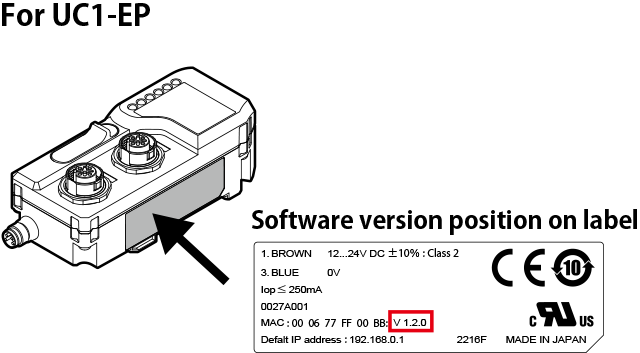

| 公司標準 | 噪音阻尼 Feilen 3 級已通過 | |
| 安裝 | 35 毫米 DIN 導軌（導電表面） | |
| 材料 | 聚碳酸酯 | |
| 包含物品 | 使用說明書、M12保護帽、端蓋×2 | |
| *1：Ethernet/IP 是 ODVA（Open DeviceNet Vendor Association Inc.）的註冊商標。 *2：要將 D4RF 系列與本設備搭配使用，UC1-EP 的軟體版本必須為 V1.2.0。 有關軟體版本為 V1.0.9 或 V1.1.9 的產品訊息，請聯絡我們。 軟體版本資訊標註在產品標籤上，如下所示。  *3：環境溫度和最大互連數量如下所示。 |
||
D4RF系列
| 環境溫度的上限與下限 | -25 至 +55 攝氏度 | -25 至 +55 攝氏度 | -25 至 +50 攝氏度 | -25 至 +45 攝氏度 |
| 連接單元數量 | 1 | 2 | 3至5 | 6至16 |
D3WF系列
| 環境溫度的上限與下限 | -25 至 +55 攝氏度 | -25 至 +50 攝氏度 | -25 至 +45 攝氏度 |
| 連接單元數量 | 1至3 | 4至8 | 9至16 |
CDA-M + CDA-S
| 環境溫度的上限與下限 | -25 至 +50 攝氏度 |
| 連接單元數量 | 1至8 |
CDA-DM2 + CDA-S
| 環境溫度的上限與下限 | -25 至 +50 攝氏度 | -25 至 +45 攝氏度 |
| 連接單元數量 | 1 | 2至8 |

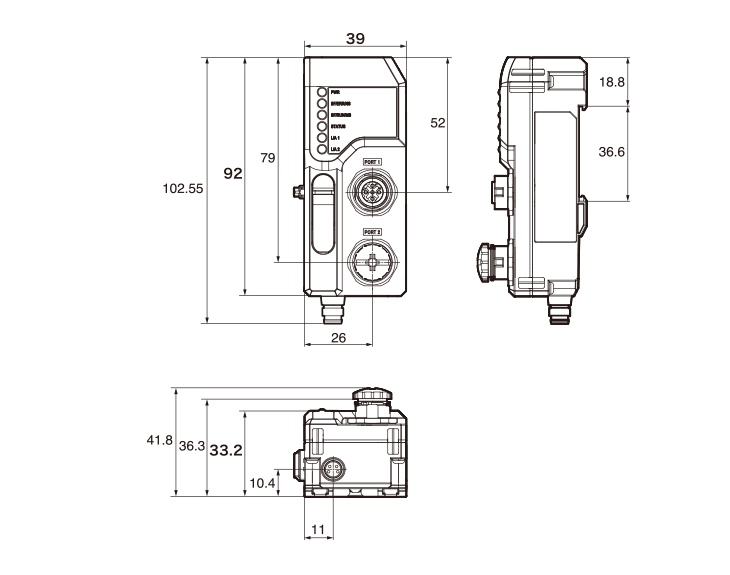

產品尺寸
UC1-EC / EP

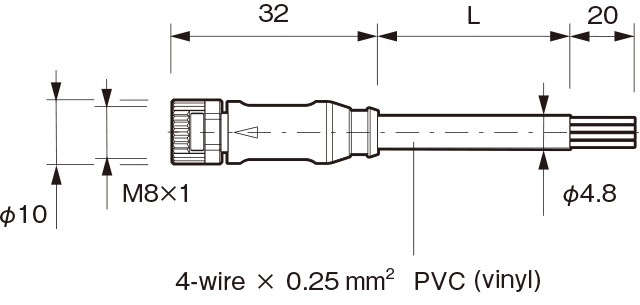

連接器電纜
M84CN-2S、M84CN-5S、M84CN-10S
L=2000 (M84CN-2S)
L=5000 (M84CN-5S)
L=10000 (M84CN-10S)
