產品特點

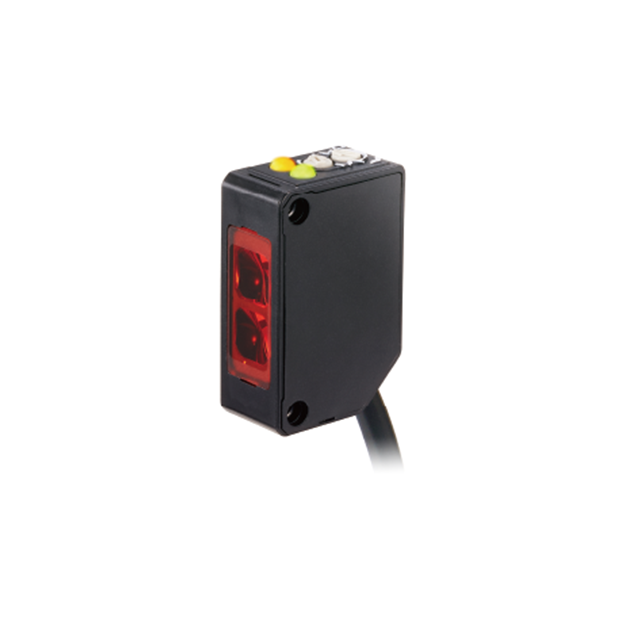

Z3 系列 經濟型光電感測器 ｜Z3T-2500N｜Z3R-400N｜Z3D-100N｜Z3D-L09N｜Z3D-W20N｜Z3R-Q200N
- 採用高亮度 LED，實現穩定的檢測性能
- 同級產品中最長的檢測距離，對射型可達 25 公尺
- 大幅縮短感測死區，提升安裝彈性

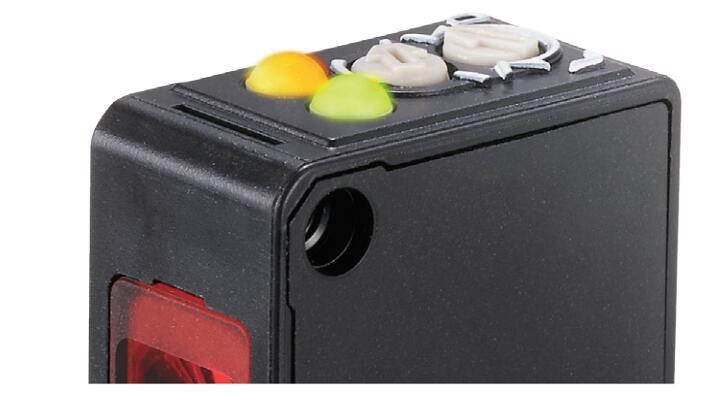

- 指示燈設計可從任意角度清晰辨識
- 新增高功率紅外線 LED 光源的對射型產品陣容
- 適用於紅光 LED 對射型產品

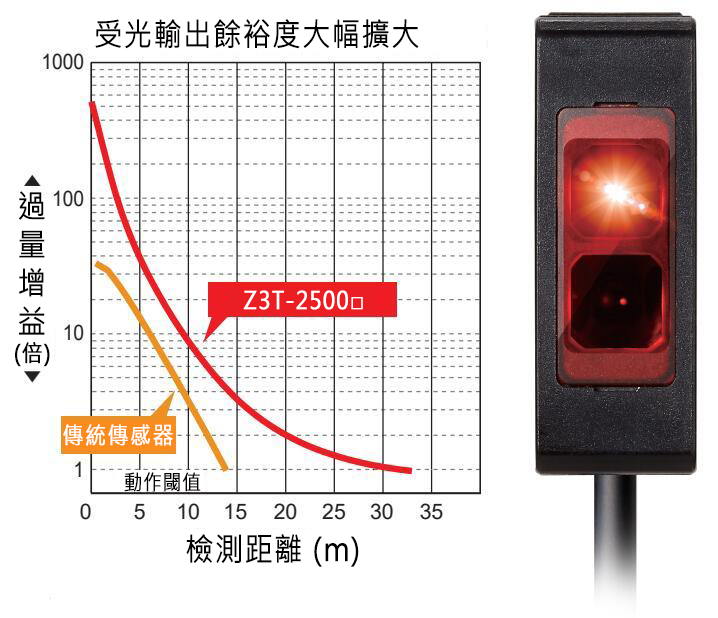

高亮度LED實現穩定檢測

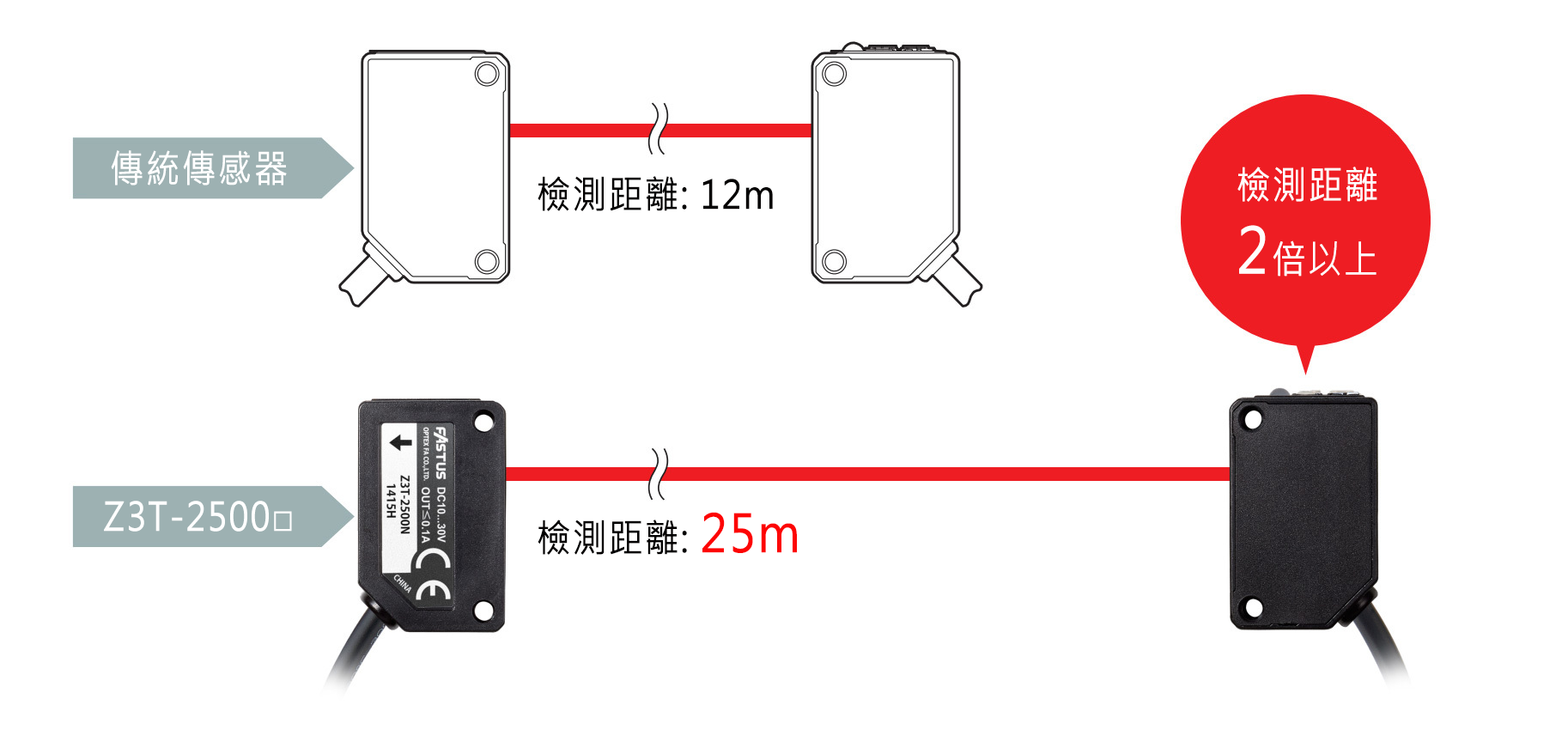

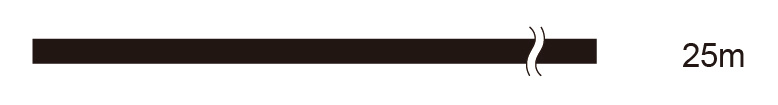

對射型Z3系列最長檢測距離可達:25m。大幅擴大受光量的餘裕度，有效抑製粉塵等的影響。大光斑清晰可見，方便感光元件安裝調整。光源採用4個LED投光，實現長期使用，不易衰減
對射型Z3系列最長檢測距離可達:25m。大幅擴大受光量的餘裕度，有效抑製粉塵等的影響。大光斑清晰可見，方便感光元件安裝調整。光源採用4個LED投光，實現長期使用，不易衰減

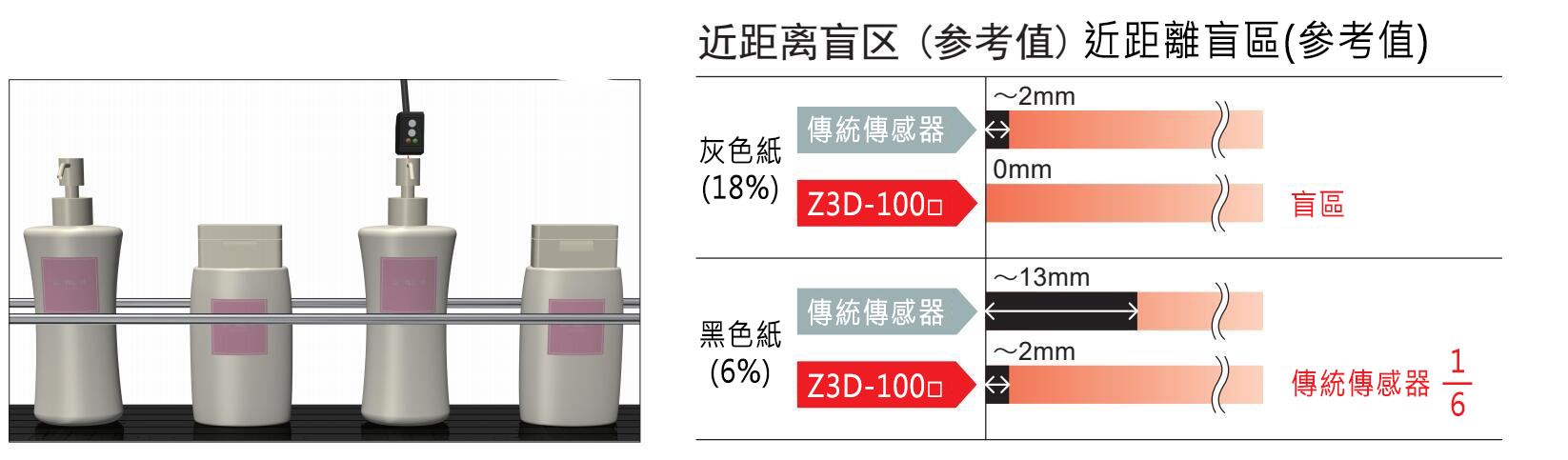

大幅消除盲點

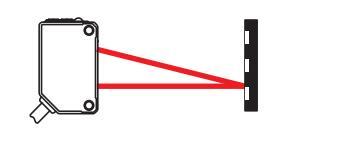

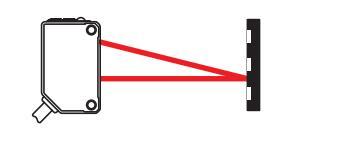

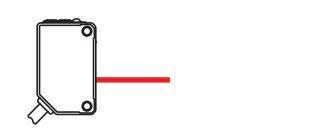

在漫反射型感測器中，受光側的光學系統實現了最優化，最大限度的抑制了靠近感測器鏡頭的前端區域的盲區。當流水線上出現各種不同高度的工件時，即使高度接近感光元件鏡頭導致反射率較低時也可穩定偵測。
產品陣容
| 種類 | 形狀 | 檢測距離 | （ ）為接插式的型號 | |
| NPN型 | PNP型 | |||

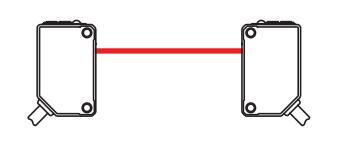

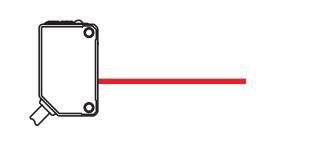

| 對射型 |  |
 |
Z3T-2500N (Z3T-2500CN4) |
Z3T-2500P (Z3T-2500CP4) |
| 紅外線對射型 |  |
 |
Z3T-2500近紅外線 | - |
| 鏡面反射型※ |  |
 |
Z3R-400N （Z3R-400CN4） |
Z3R-400P （Z3R-400CP4） |
| 透明體檢測型※ |  |
 |
Z3R-Q200N (Z3R-Q200CN4) |
Z3R-Q200P (Z3R-Q200CP4) |

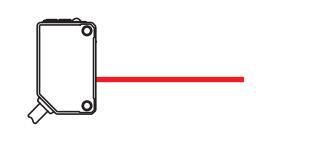

| 漫反射型 |  |
 |
Z3D-100N （Z3D-100CN4） |
Z3D-100P （Z3D-100CP4） |
| 限定反射型 |  |
 |
Z3D-L09N (Z3D-L09CN4) |
Z3D-L09P (Z3D-L09CP4) |
| 廣角反射型 |  |
 |
Z3D-W20N (Z3D-W20CN4) |
Z3D-W20P (Z3D-W20CP4) |
| *反光鏡另售 | ||||

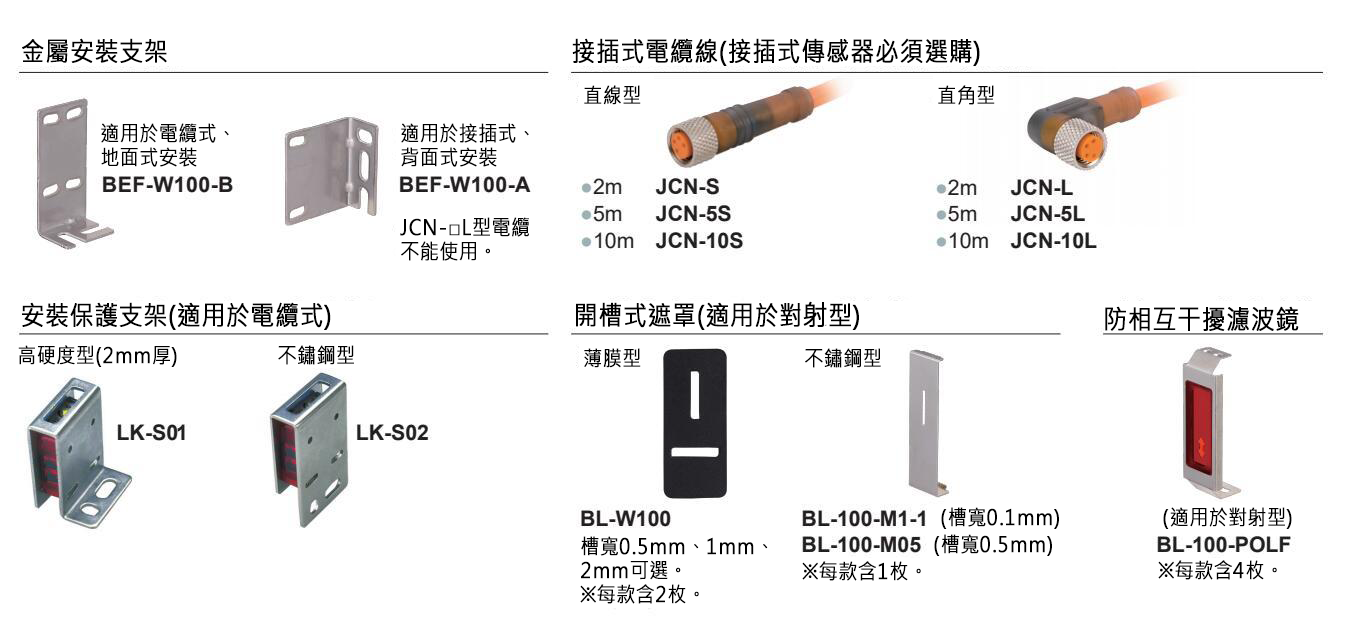

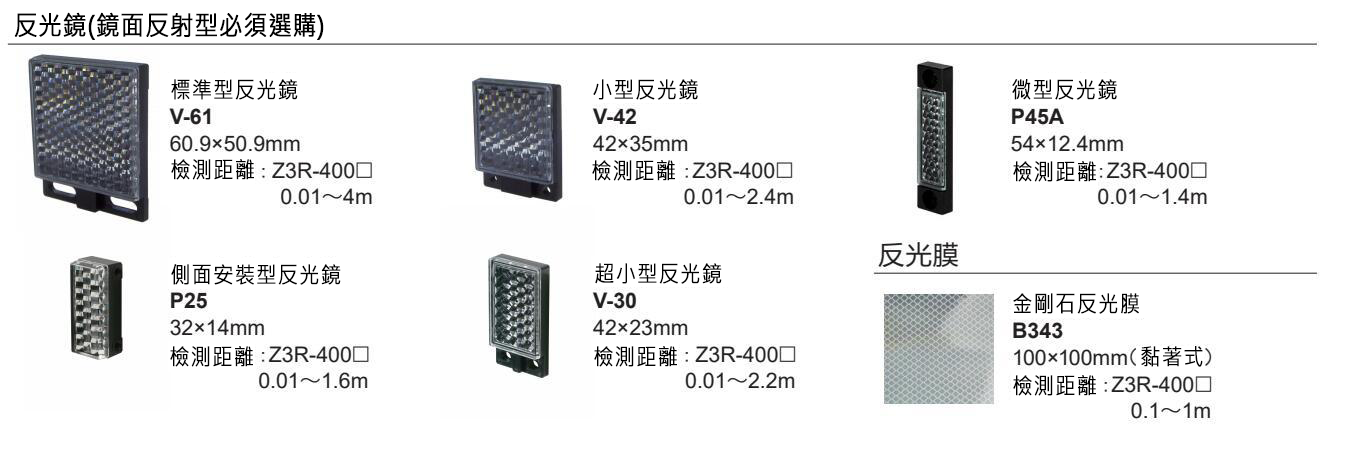

選購件
| Z3應用 | |||

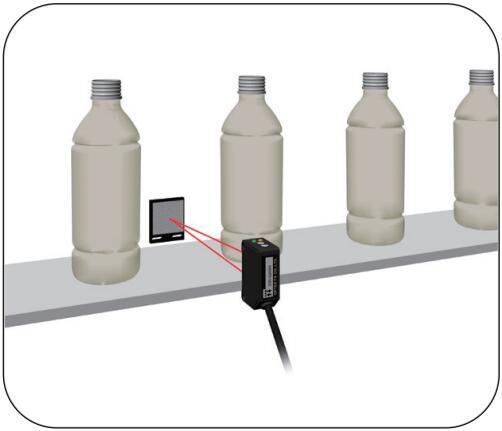

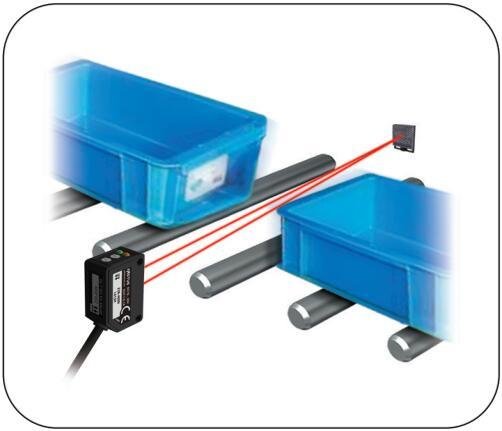

| 物料搬運檢測（Z3R-400） | 透明瓶檢測(Z3R-Q200) | ||
 |
 |
||

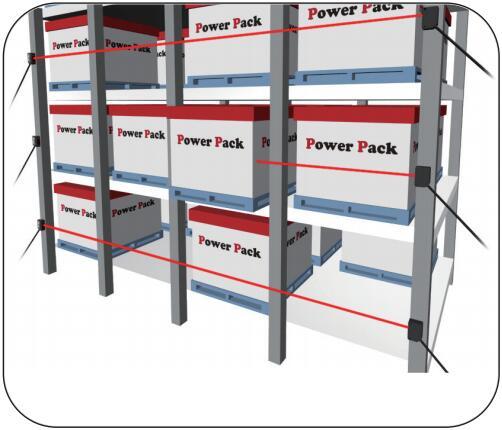

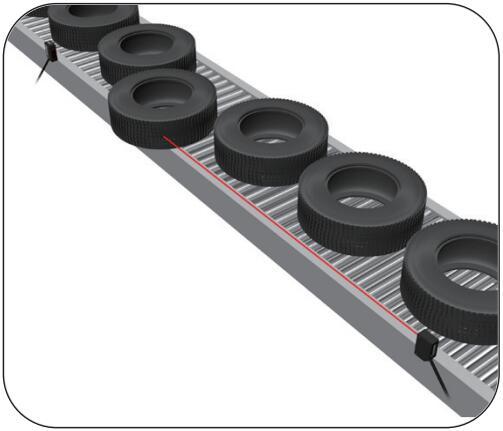

| 長距離可偵測傳送帶上的物體（Z3T-2500） | 檢測貨架上的物品（Z3T-2500） | ||
 |
 |
||
產品規格
| 類型 | 對射型 | 鏡面反射型 | 漫反射型 | 限定反射型 | 廣角反射型 | 透明體檢測型 | |||
| 型號 | NPN | 電纜式 | Z3T-2500近紅外線 | Z3T-2500N | Z3R-400N | Z3D-100N | Z3D-L09N | Z3D-W20N | Z3R-Q200N |
| 接插式 | - | Z3T-2500CN4 | Z3R-400CN4 | Z3D-100CN4 | Z3D-L09CN4 | Z3D-W20CN4 | Z3R-Q200CN4 | ||
| PNP | 電纜式 | - | Z3T-2500P | Z3R-400P | Z3D-100P | Z3D-L09P | Z3D-W20P | Z3R-Q200P | |
| 接插式 | - | Z3T-2500CP4 | Z3R-400CP4 | Z3D-100CP4 | Z3D-L09CP4 | Z3D-W20CP4 | Z3R-Q200CP4 | ||
| 檢測距離 | 25米 | 0.01～4公尺※1 | 0～1米※2 | 10～90mm ※3 | 1～200mm ※4 | 0.01～2公尺※1 | |||
| 光源 | 紅外線LED | 4個LED 波長632nm | |||||||
| 波長850nm | |||||||||
| 光斑尺寸 | φ1400mm | φ1800mm | φ280mm | φ75mm | φ8mm | 45×45mm | φ140mm | ||
| （距離25m處） | （距離25m處） | （距離4m處） | （距離1m處） | （距離90mm處） | （距離50mm處） | （距離2m處） | |||
| 回應時間 | 500μs以下 | ||||||||
| 滯後現象 | - | - | - | 最高 20% | 最高10% | 最高 20% | - | ||
| 靈敏度調整 | 1圈電位器按鈕 | ||||||||
| 指示燈 | 輸出指示燈：橘色LED 穩定指示燈：綠色LED（對射型發射器沒有穩定指示燈） | ||||||||
| 開關量輸出 | NPN/PNP集電極開路Max.100mA/DC30V | ||||||||
| 輸出方式 | 常開/常閉模式切換 | ||||||||
| 連接形式 | - | 電纜式：電纜線長2m φ3.8mm 接插式：M8 4針連接器 | |||||||
| 額定值 | 電源電壓 | 直流10～30V±10% | |||||||
| 消耗電流 | 發射器：20mA以下 | 20mA以下 | 25mA以下 | 20mA以下 | |||||
| 接收器：15mA以下 | |||||||||
| 適用法令 | EMC指令（2004/108/EC） | ||||||||
| 適用規格 | EN 60947-5-2 | ||||||||
| 社內規格 | 耐噪音：Feilen Level3 clear | ||||||||
| 耐環境性 | 環境溫度/濕度 | -25～+55℃ / 35～85%RH（不結露、不結冰的情況） | |||||||
| 環境照度 | 陽光≦10,000勒克斯（lux），白熾燈≦3,000勒克斯（lux） | ||||||||
| 抗震動 | 10～55Hz，雙振幅1.5mm，XYZ各方向2小時 | ||||||||
| 耐撞擊 | 約1000m/s 2（100G），XYZ各方向3次 | ||||||||
| 保護等級 | IP67 | ||||||||
| 材質 | 外殼：ABS 鏡頭：PMMA | ||||||||
| 重量（不含電纜線） | 約10g | ||||||||
| 附件 | 操作說明書（反光鏡/安裝支架另售） | ||||||||
| ※1 反光鏡V-61（選購） ※2 白紙200×200mm ※3 白紙100×100mm ※4 白紙300×300mm | |||||||||
產品尺寸

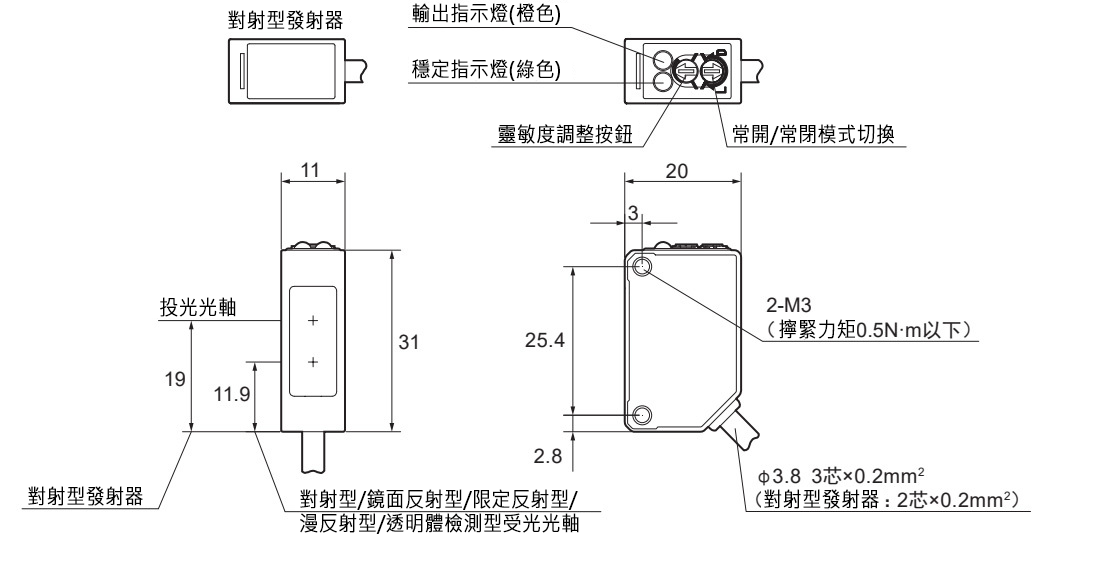

■ 電纜式
■ 接插式

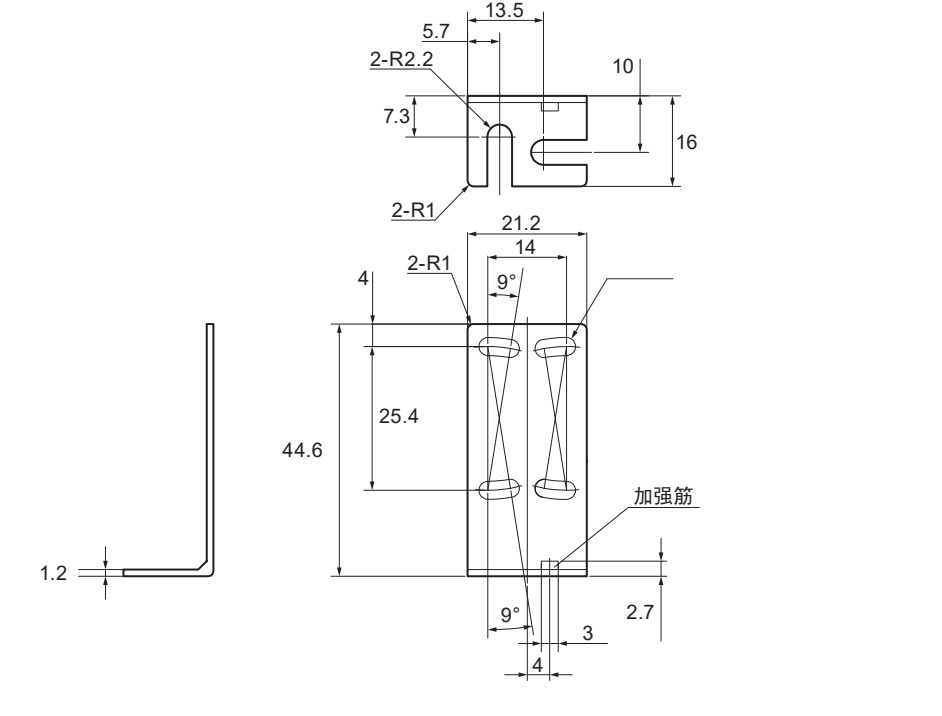

■ BEF-W100-B
安裝支架

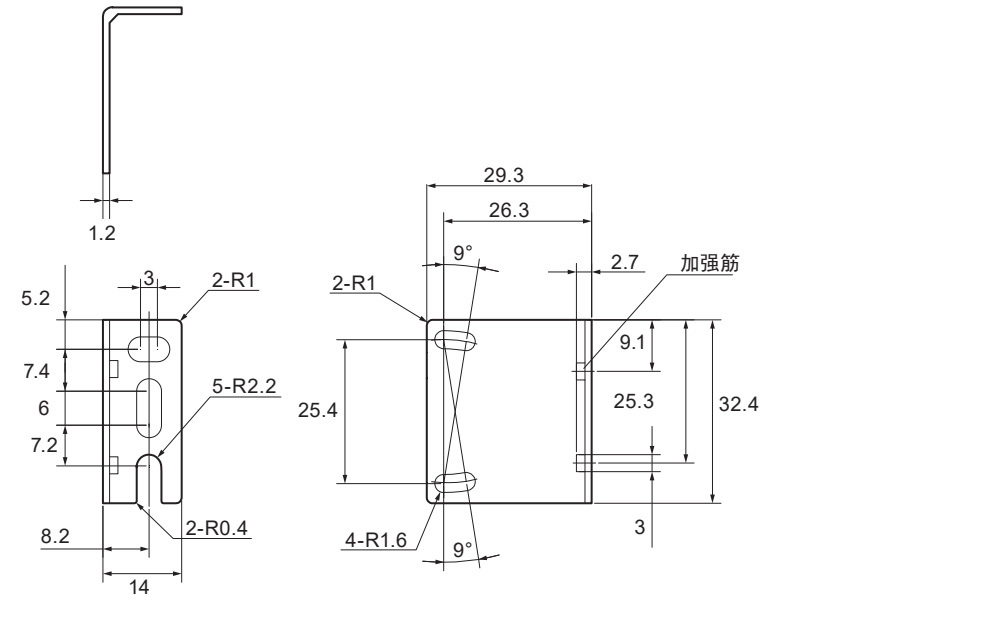

■ BEF-W100-A
安裝支架
