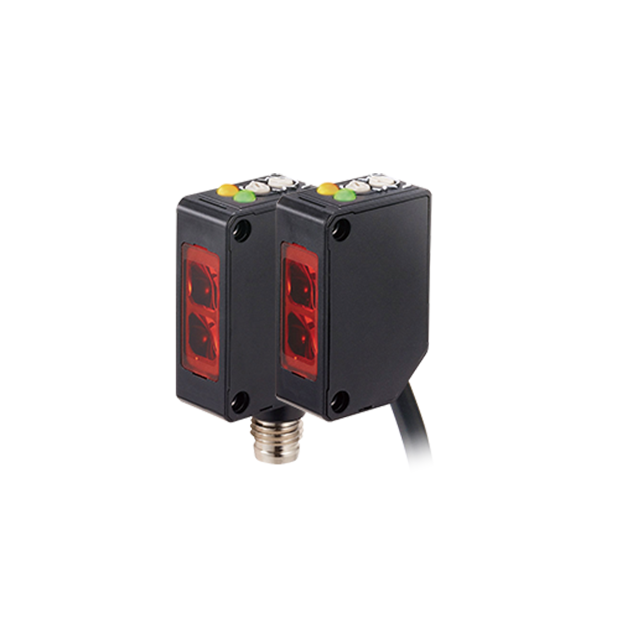

Z4 系列 抗光干擾型光電感測器｜Z4T-2500N｜Z4R-400N｜Z4D-100N｜Z4D-L09N｜Z4T-2500CN4｜Z4R-400CN4｜Z4D-100CN4｜Z4D-L09CN4｜Z4T-2500P｜Z4R-400P｜Z4D-100P｜Z4D-L09P｜Z4T-2500CP4｜Z4R-400CP4｜Z4D-100CP4｜Z4D-L09CP4｜Z4B-S08N｜Z4B-10N｜Z4B-30N｜Z4B-S08CN4｜Z4B-10CN4｜Z4B-30CN4｜Z4B-S08P｜Z4B-10P｜Z4B-30P｜Z4B-S08CP4｜Z4B-10CP4｜Z4B-30CP4
- 標準尺寸設計：採用業界標準尺寸的放大器內建型光電感測器，便於安裝與替換。

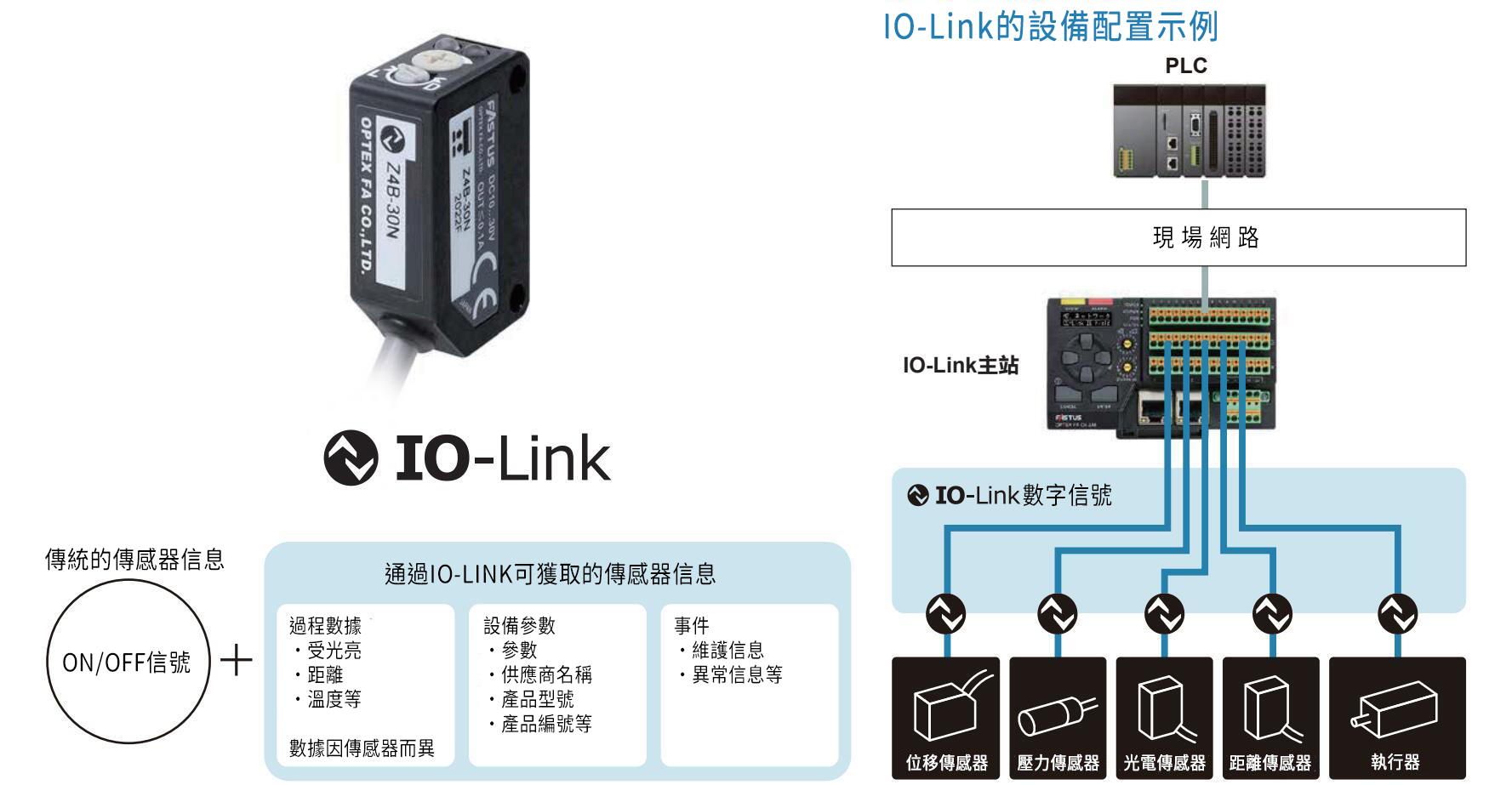

- 支援 IO-Link 通訊：
- 可透過 IO-Link 主站連接至各種現場網路。
- 實現受光量與輸出狀態的即時監控。
- 支援參數遠端設定與預測性維護。 - 強化抗光干擾能力：
- 對太陽光、白熾燈與 LED 光源具高抗干擾性。
- 抗環境光性能較以往提升五倍。 - 高亮度顯示燈：配置遠距離也清晰可視的高亮度指示燈，提升現場辨識效率。
- 高功率 LED 投射光源：提供穩定且強力的光束，提升檢測準確性。
- 堅固耐用設計：耐衝擊達 100G，機構強度較以往提升兩倍，適用於嚴苛環境。
太陽光50,000lux以下的抗光性(與以往相比提高五倍)
支援IO-Link
● 透過與IO-Link主站的連接，可與現場網路連接
● 透過監測受光量與輸出狀態，實現預測性維護
● 搭載了瞬間就能知道維護物件感測器的Find me功能
● 搭載設定值的自動備份功能
支援IO-Link
● 透過與IO-Link主站的連接，可與現場網路連接
● 透過監測受光量與輸出狀態，實現預測性維護
● 搭載了瞬間就能知道維護物件感測器的Find me功能
● 搭載設定值的自動備份功能
產品陣容
| 種類 | 形狀 | 檢測距離 | （ ）為接插式型號 | |
| NPN型 | PNP型 | |||

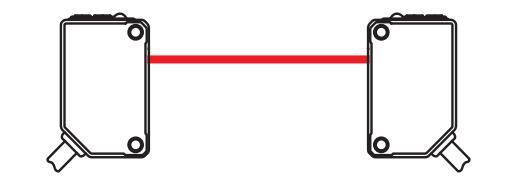

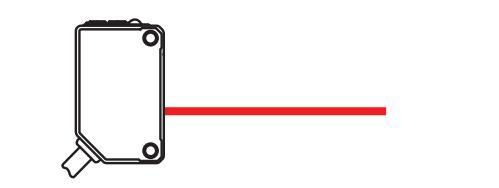

| 對射型 |  |
 |
Z4T-2500N (Z4T-2500CN4) |
Z4T-2500P (Z4T-2500CP4) |

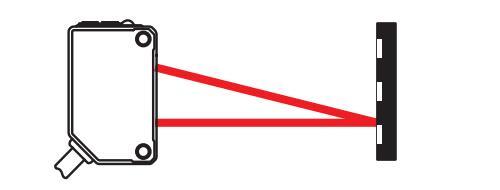

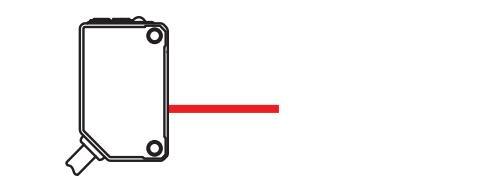

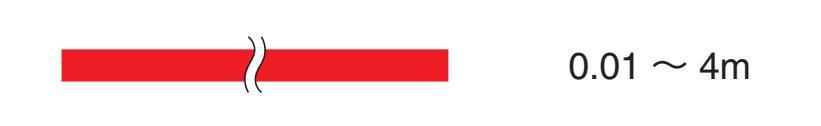

| 鏡面反射型 |  |
 |
Z4R-400N (Z4R-400CN4) |
Z4R-400P (Z4R-400CP4) |

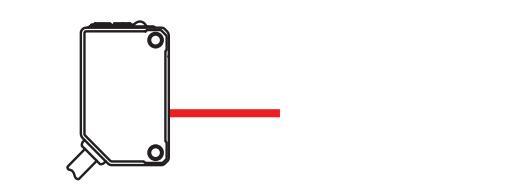

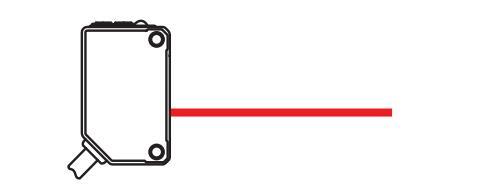

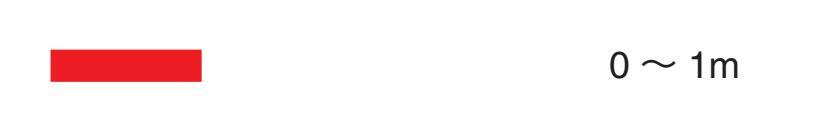

| 漫反射型 |  |
 |
Z4D-100N (Z4D-100CN4) |
Z4D-100P (Z4D-100CP4) |

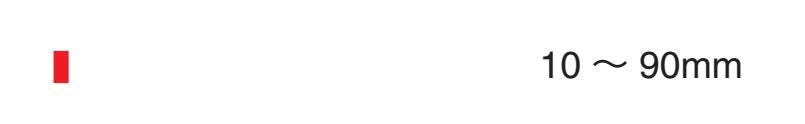

| 限定反射型 |  |
 |
Z4D-L09N (Z4D-L09CN4) |
Z4D-L09P (Z4D-L09CP4) |

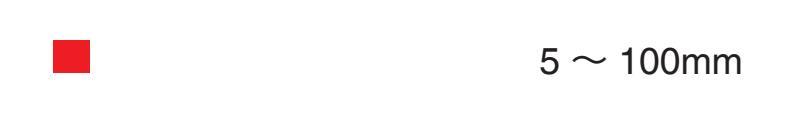

| 短距離·BGS型 |  |
 |
Z4B-10N (Z4B-10CN4) |
Z4B-10P (Z4B-10CP4) |

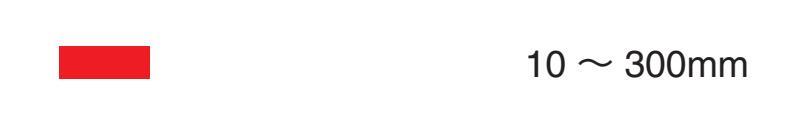

| 長距離·BGS型 |  |
 |
Z4B-30N (Z4B-30CN4) |
Z4B-30P (Z4B-30CP4) |
| 小光斑·BGS型 |  |
 |
Z4B-S08N (Z4B-S08CN4) |
Z4B-S08P (Z4B-S08CP4) |
| ※產品不附安裝金屬配件。請根據需要另外購買。 ※對射型產品不含反光鏡。請另外購買可選構件反光鏡。 ※接插式產品請另外購買可選構件連接電纜線。 |
||||

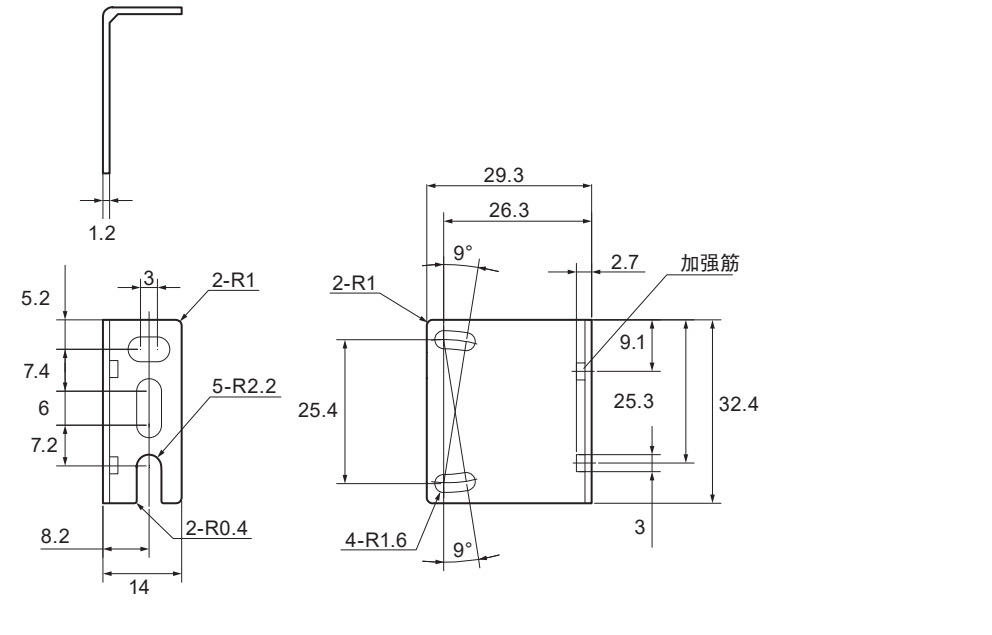

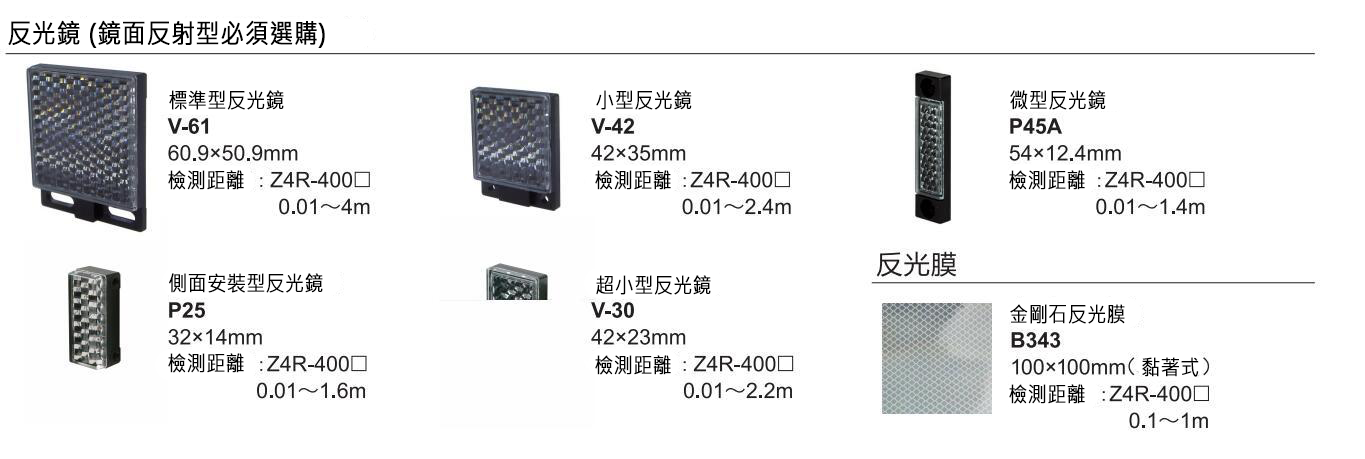

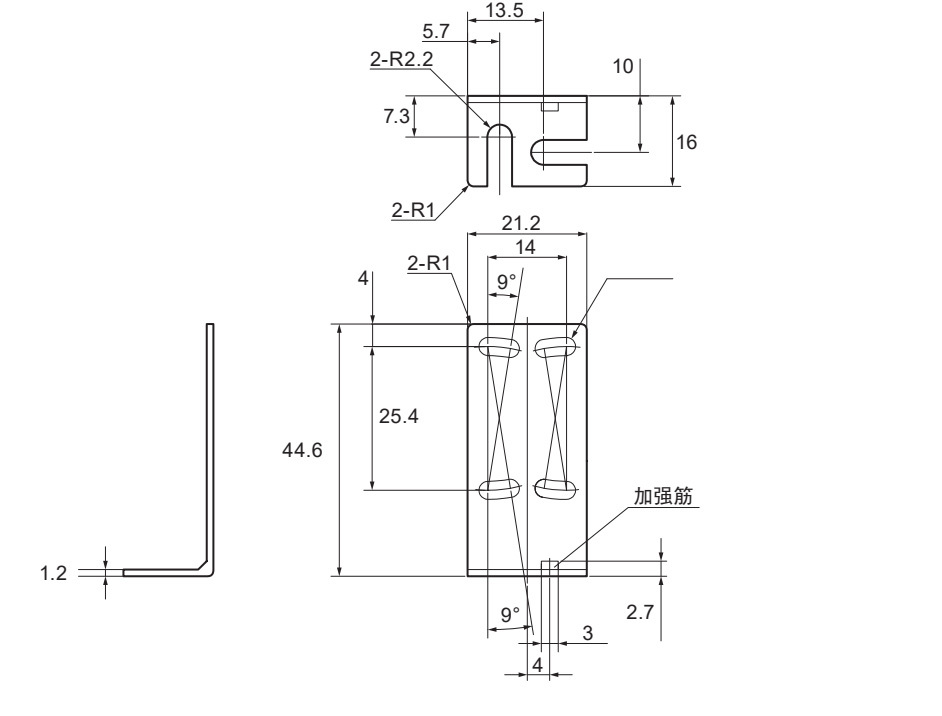

選購件
產品規格
| 類型 | 對射型 | 鏡面反射型 | 漫反射型 | 限定反射型 | ||
| 型號 | NPN | 電纜式 | Z4T-2500N | Z4R-400N | Z4D-100N | Z4D-L09N |
| 接插式 | Z4T-2500CN4 | Z4R-400CN4 | Z4D-100CN4 | Z4D-L09CN4 | ||
| PNP | 電纜式 | Z4T-2500P | Z4R-400P | Z4D-100P | Z4D-L09P | |
| 接插式 | Z4T-2500CP4 | Z4R-400CP4 | Z4D-100CP4 | Z4D-L09CP4 | ||

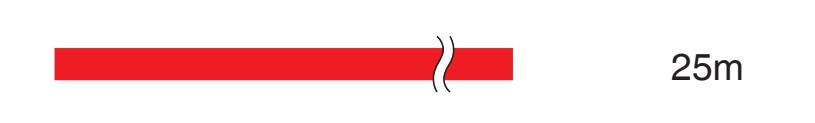

| 檢測距離 | 25m | 0.01～4m ※1 | 0～1m ※2 | 10～90mm ※3 | ||
| 光源 | 4個紅色LED 波長: 632nm | |||||
| 光斑尺寸 | 約φ1800mm (距離25m處) |
約φ280mm (距離4m處) |
約φ75mm (距離1m處) |
約φ8mm (距離90mm處) |
||
| 回應時間 | 500µs以下 | 550µs以下 | ||||
| 滯後現象 | - | - | Max. 20% | Max. 10% | ||
| 靈敏度調整 | 1圈電位器旋鈕 | |||||
| 指示燈 | 輸出指示燈: 橘色LED / 狀態指示燈: 綠色LED (對射型發射器沒有狀態指示燈) | |||||
| 開關量輸出 | NPN/PNP集極開路Max.100mA / Max.DC30V 殘留電壓: 1.8V以下 | |||||
| 輸出方式 | 常開/常閉模式可切換 | |||||
| IO-Link規格 | Ver. 1.1 傳輸速度: COM3(230.4kbps) 進程輸入資料位元組數: 4位元組最小週期: 0.5ms | |||||
| 連接形式 | 電纜式: 線長2m, ø3.8mm 接插式: M8 4針 | |||||
| 額定值 | 電源電壓 | DC10~30V 含波動(pp)10％ | ||||
| 消耗電流※4 | 發射器:14mA以下 接收器:20mA以下 |
20mA以下 | 20mA以下 | 20mA以下 | ||
| 適用法令 | EMC | EMC指令(2014/30/EU) | ||||
| ROHS | RoHS指令(2011/65/EU) 中國RoHS (指令第32號) | |||||
| 適用規格 | EN 60947-5-2 | |||||
| NRTL認證※5 | UL Recognized Components 在美國和加拿大認證的接近開關 | |||||
| 耐環境性 | 使用環境溫度/濕度 | -25～+55℃/35~85%RH(無結露·冰凍) | ||||
| 使用環境照度 | 太陽光:50,000ℓx以下/ 白熾燈:5,000ℓx以下 | |||||
| 抗震動 | 10～55 Hz 雙振幅1.5mm X, Y, Z各方向2小時 | |||||
| 耐撞擊 | 1000m/s 2 (約100G) X, Y, Z各方向3次 | |||||
| 防護等級 | IP67 | |||||
| 材質 | 外殼: ABS 發射器·接收器鏡頭: PMMA | |||||
| 重量(不含電纜線) | 約10g | |||||
| 附帶品 | 操作說明書 | |||||
| ※1. 配置反光鏡V-61（另購） ※2. 白紙200×200mm ※3. 白紙100×100mm ※4. 不含開關量輸出的負載電流 ※5. 在UL認證下，請在輸入電壓DC24V、40mA℃以下、環境。 |
||||||
| 類型 | BGS型 | ||||
| 型號 | NPN | 電纜式 | Z4B-S08N | Z4B-10N | Z4B-30N |
| 接插式 | Z4B-S08CN4 | Z4B-10CN4 | Z4B-30CN4 | ||
| PNP | 電纜式 | Z4B-S08P | Z4B-10P | Z4B-30P | |
| 接插式 | Z4B-S08CP4 | Z4B-10CP4 | Z4B-30CP4 | ||

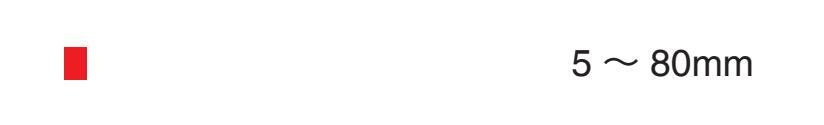

| 檢測距離※1 | 5～80mm | 5～100mm | 10～300mm | ||
| 設定距離※1 | 20～80mm | 20～100mm | 50～300mm | ||
| 光源 | 4個紅色LED 波長: 632nm | ||||
| 光斑尺寸 | 約φ2.5mm (距離60mm處) |
約φ10mm (距離100mm處) |
約φ30mm (距離300mm處) |
||
| 回應時間 | 500µs以下 | ||||
| 滯後現象※1 | Max. 3% | Max. 3% | Max. 5% | ||
| 靈敏度調整 | 6圈電位器旋鈕(無限位) | 4圈電位器旋鈕(無限位) | |||
| 額定值 | 電源電壓 | DC10~30V 含波動(pp)10％ | |||
| 消耗電流 | 30mA以下 | ||||
| ※1. 白紙100×100mm ※2. 上表未註明的參數規格與Z4標準機型一致。 | |||||
產品尺寸

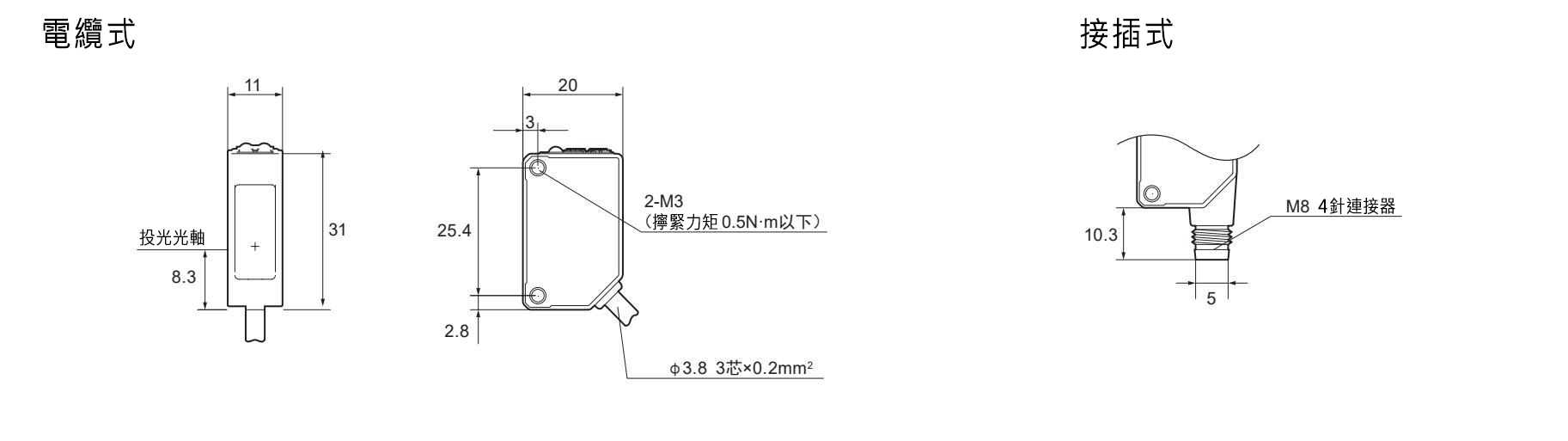

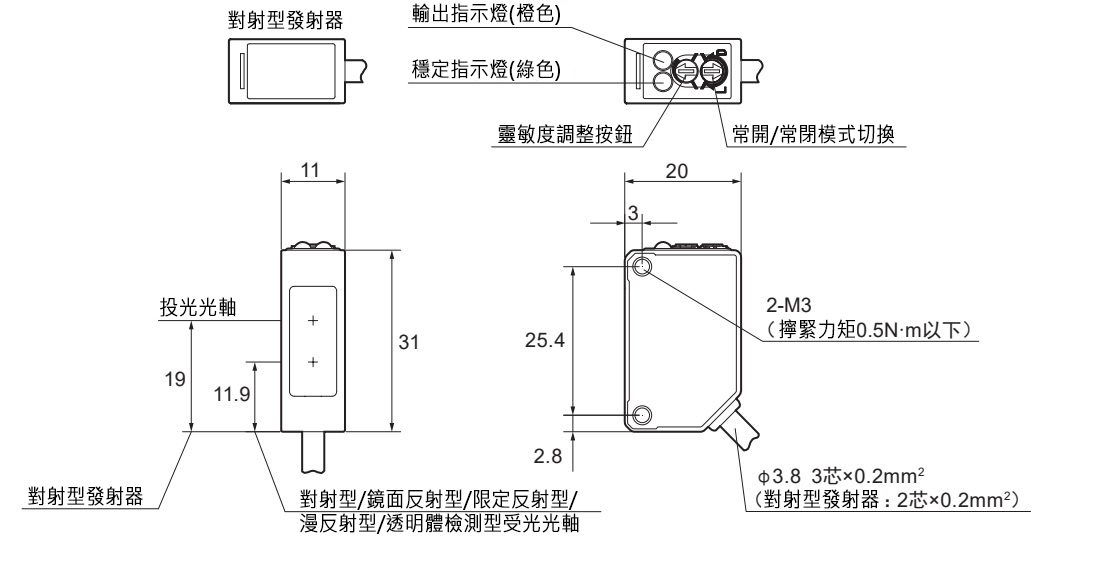

■ Z4 標準機型
■ Z4B 機型
產品電路圖

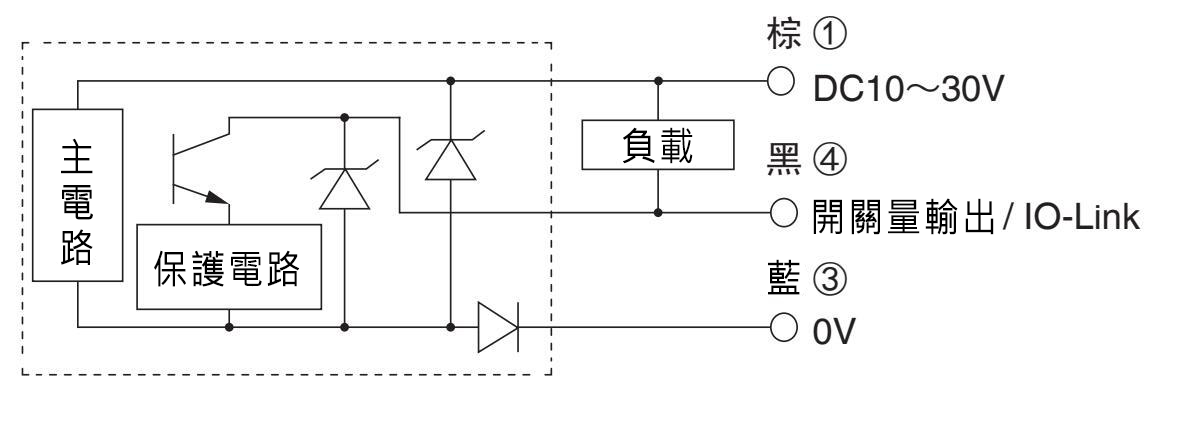

■ NPN輸出型

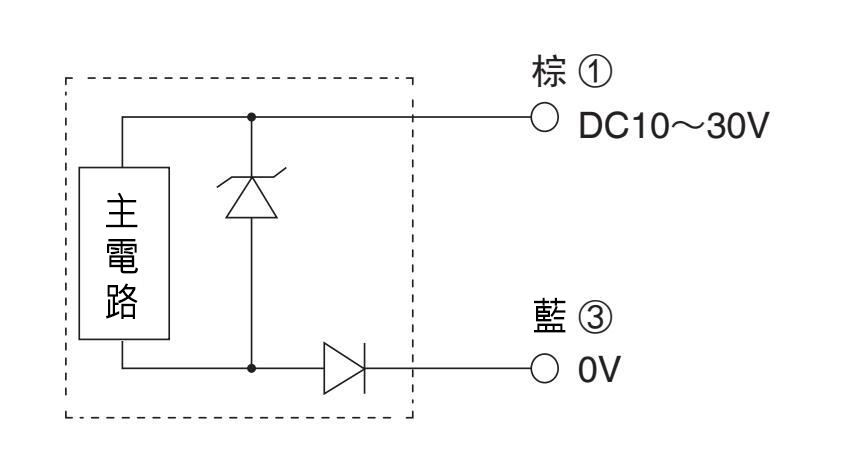

■ 對射型發射器

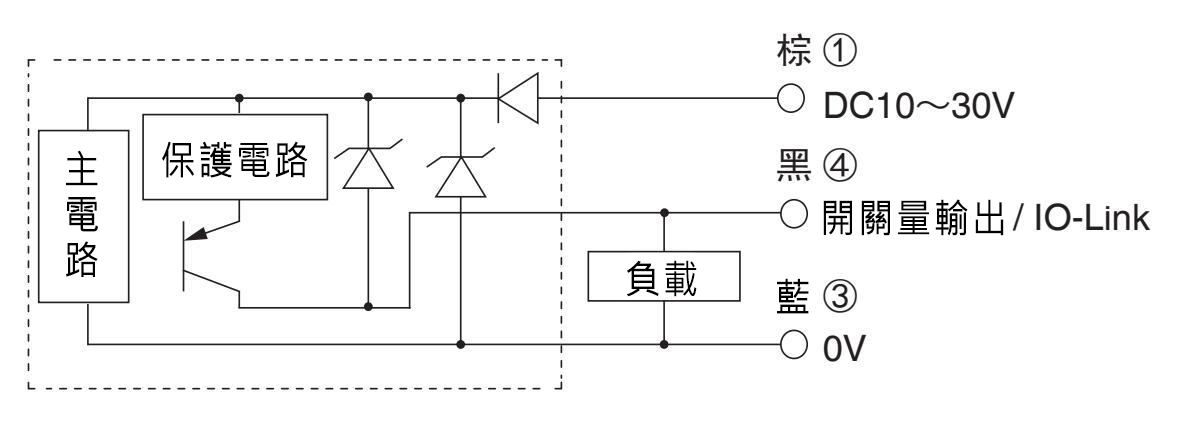

■ PNP輸出型

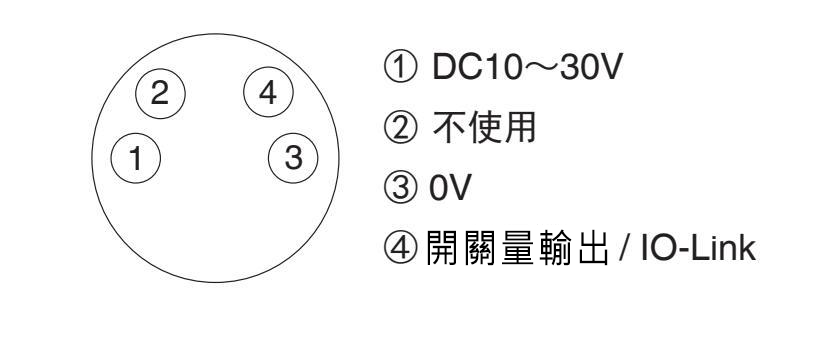

■ M8 4針連接器配置
