產品特點

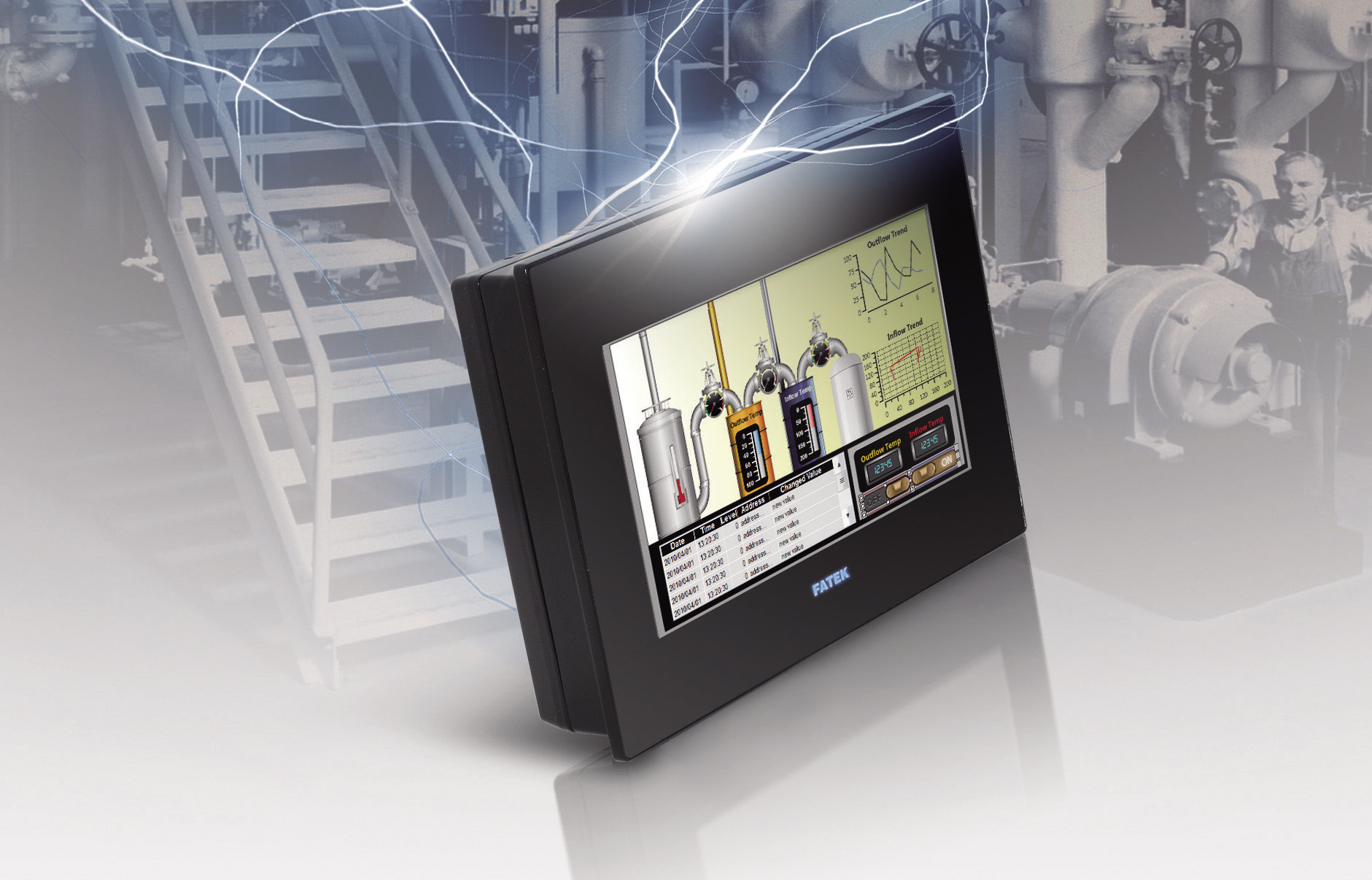

| 高抗雜訊能力 | |
 |
許多HMI在工廠環境中易受電氣雜訊干擾，導致當機並造成時間與成本損失。 永宏電機將PLC的高可靠度設計導入P5人機， 使其具備與FBs/B1 PLC相近的雜訊免疫力， 確保在任何環境下皆能穩定運行，提供可靠的人機介面。 |

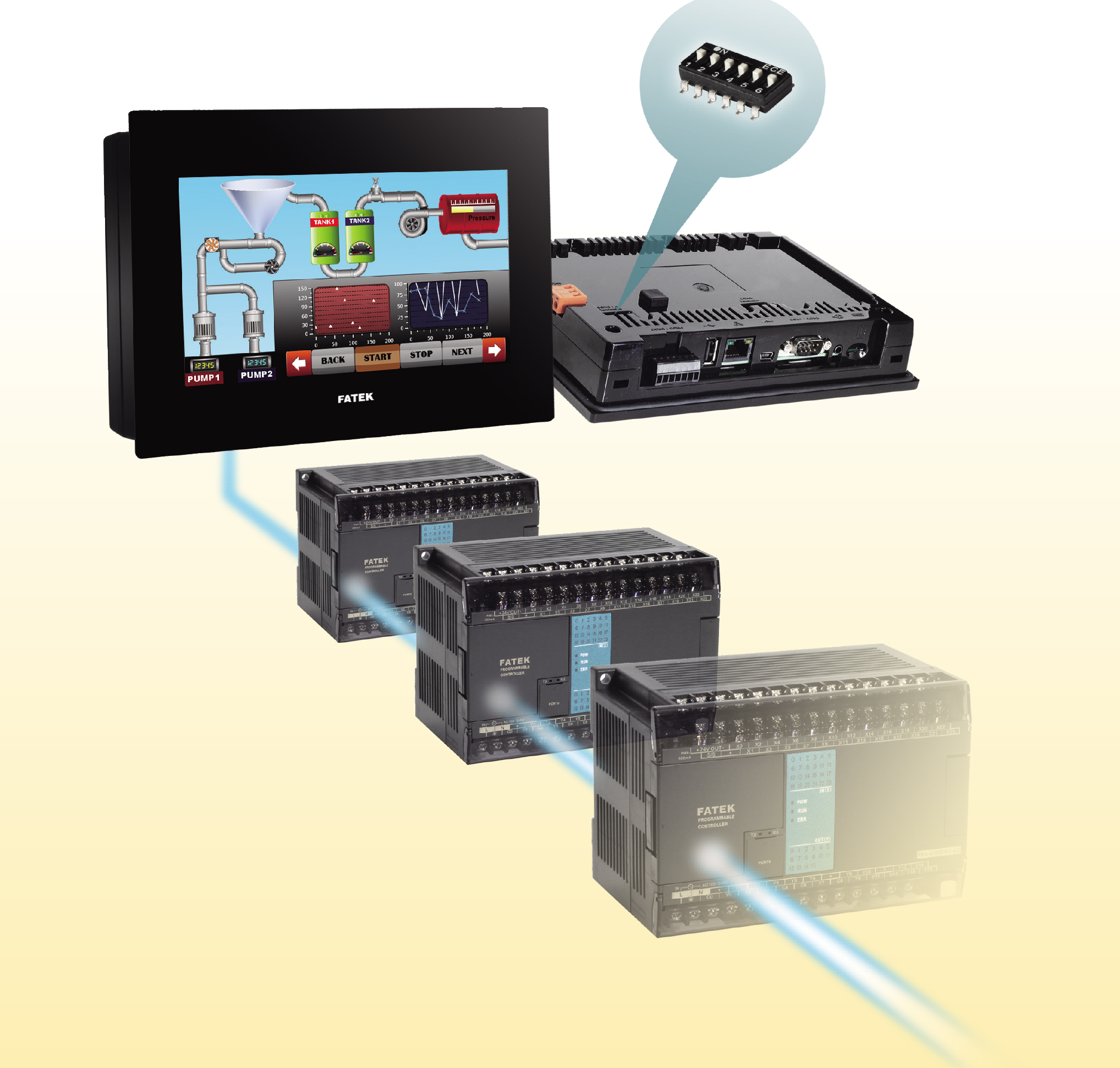

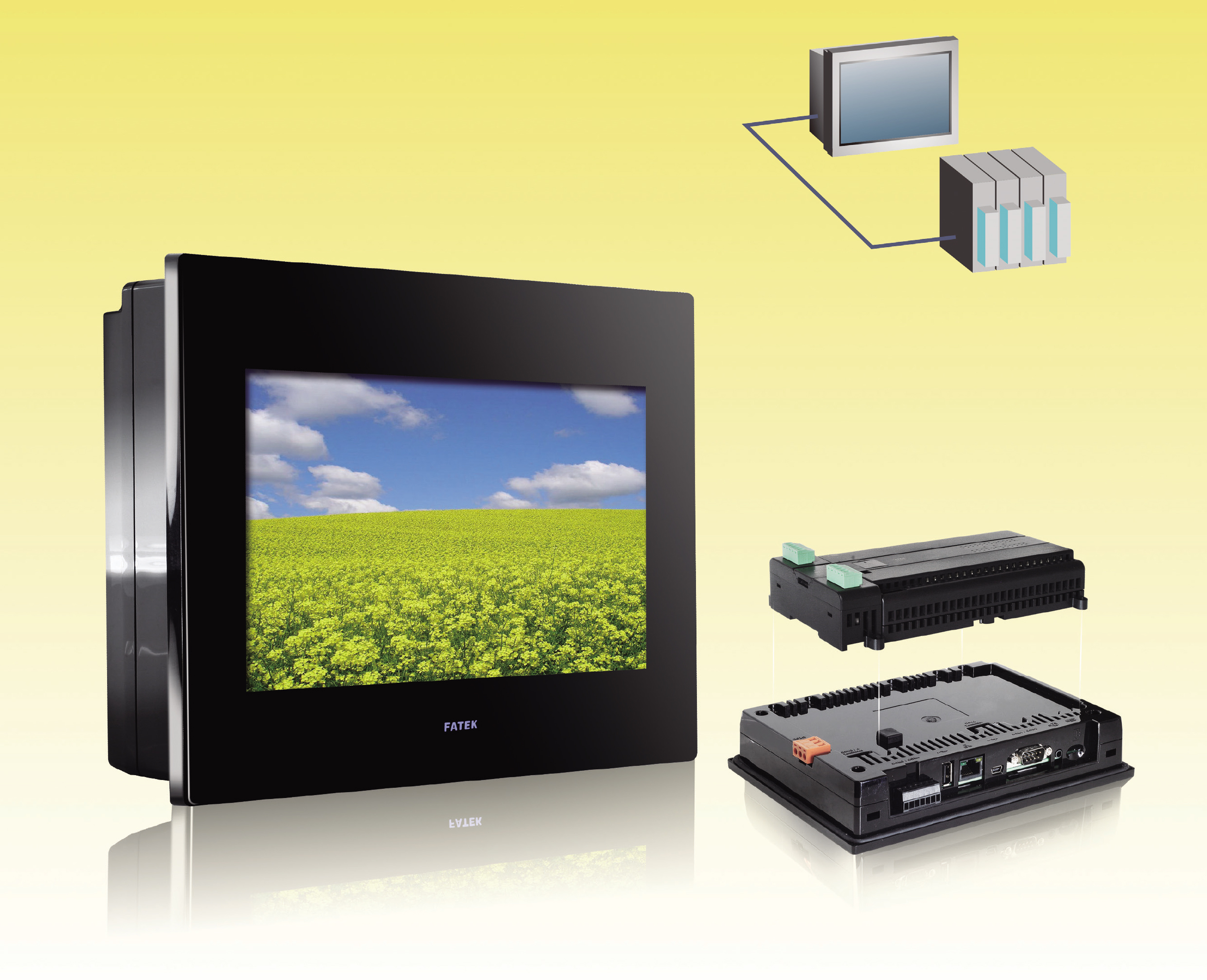

| 可擴充的背掀式PLC設計 | |
 |
傳統HMI需透過外接連接線與PLC通訊，增加配置成本並提高除錯風險。 |
| 內建具指撥開關之終端電阻 | |
 |
在串列傳輸通訊網路中，當信號傳輸電路與終端阻抗不匹配時，會導致信號反射，
|

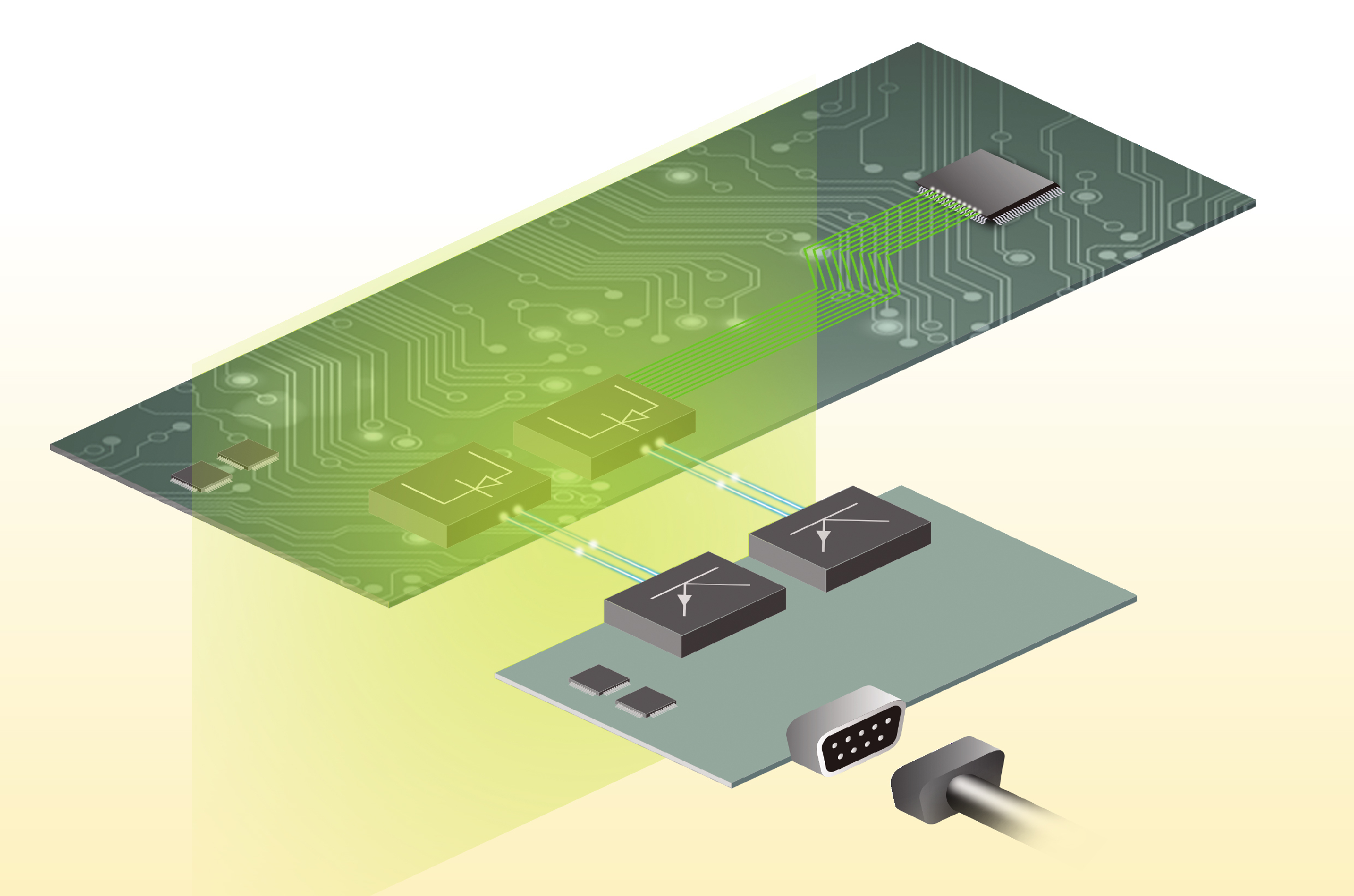

| 光隔離通訊埠 | |
 |
HMI常與可程式控制器、伺服控制器及變頻器連接，當電源環境或接線較複雜時， |

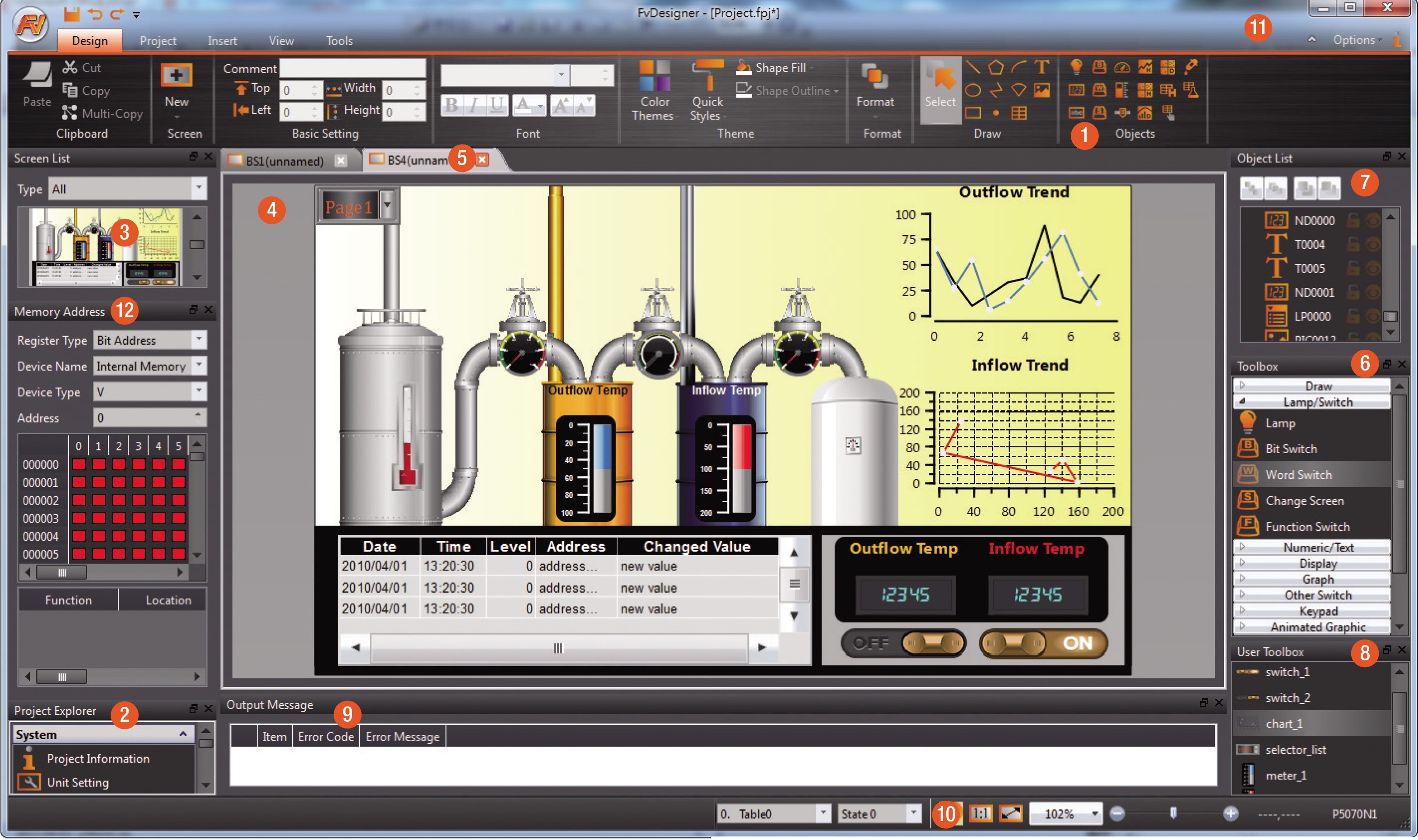

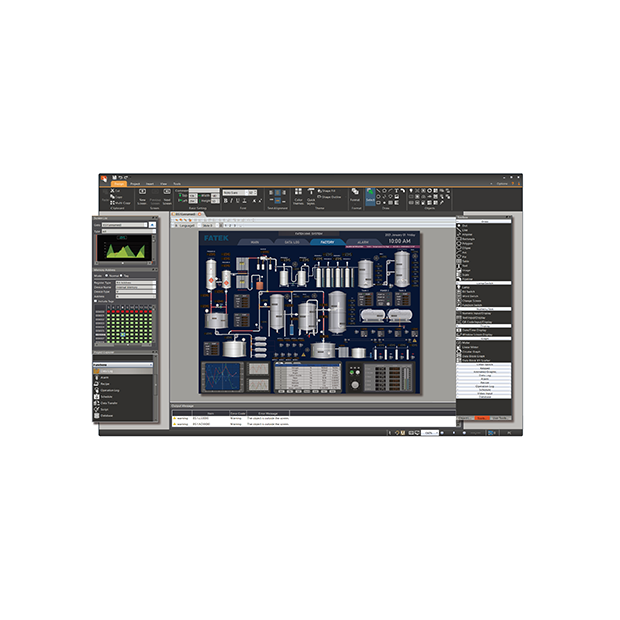

| 直覺化軟體開發環境 | ||
.jpg) |
||
| 1 | 工具列與捷徑 | 組織化的圖示設計，方便使用者迅速找到所需功能 |
| 2 | 專案管理 | 依照功能分為三大類，簡化專案管理流程 |
| 3 | 畫面清單 | 顯示目前編輯與瀏覽的功能，提供快速選擇按鈕 |
| 4 | 畫面工作區 | 編輯畫面與程式功能的主要顯示區域 |
| 5 | 索引標籤頁 | 可快速切換不同頁面，提高操作效率 |
| 6 | 記憶體位址 | 查看記憶體使用狀況，便於監控系統狀態 |
| 7 | 動作清單 | 查詢編輯畫面中的所有物件，簡化操作管理 |
| 8 | 內嵌工具箱 | 可將物件儲存至用戶工具箱，方便其他專案重複使用，減少設定時間 |
| 9 | 輸出訊息 | 編譯結果顯示區，雙擊錯誤訊息可直接定位問題並進行修正 |
| 10 | 畫面工具列 | 可調整畫面縮放比例與物件大小 |
| 11 | Ribbon風格 | 提供類似Ribbon的設計，使工具更容易尋找 |
| 12 | 工具箱 | 提供多種類型與豐富的物件，提升開發靈活度 |

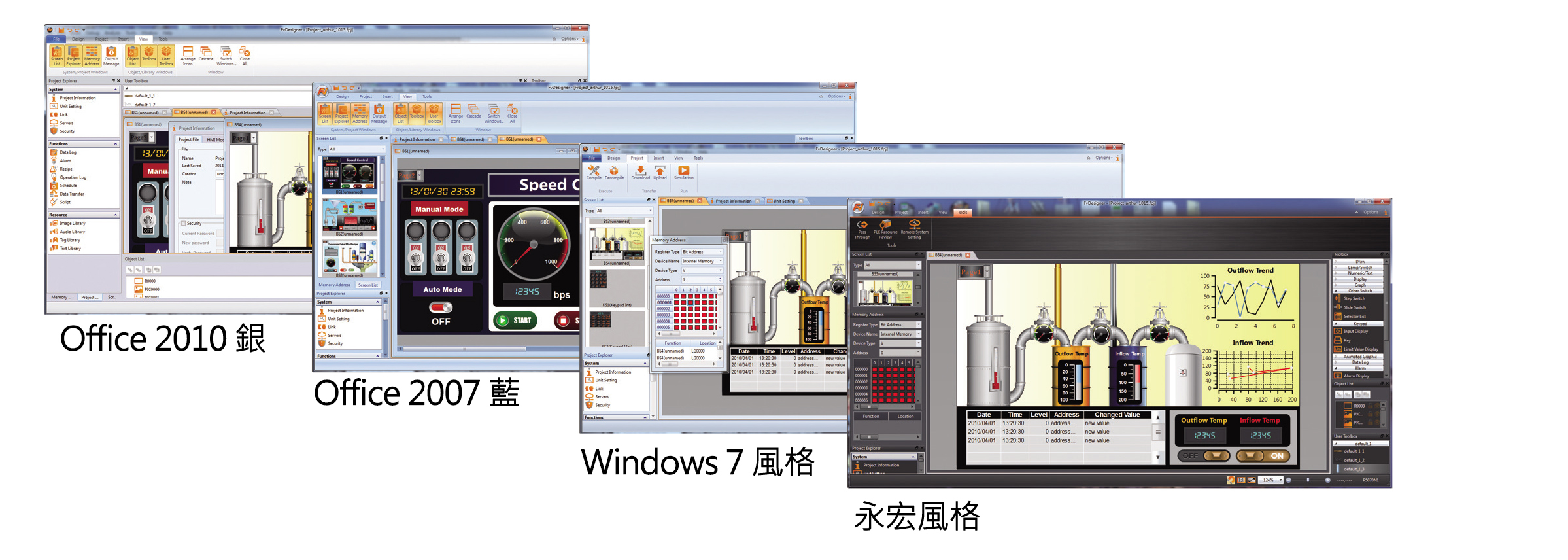

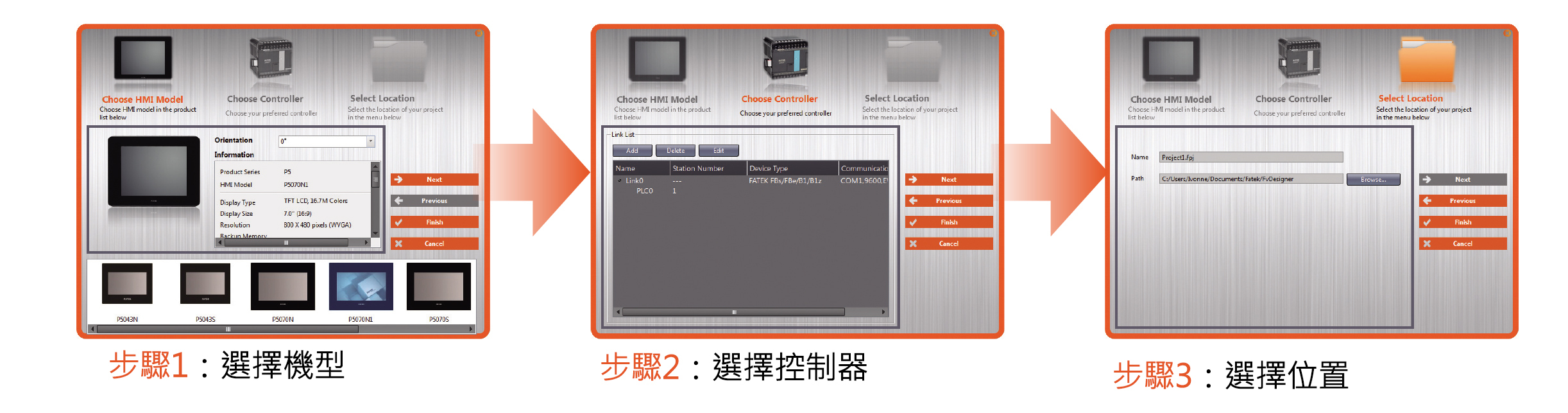

| RIBBON樣式與介面布局優化 | 使用精靈完成專案設定3步驟 |
 |
 |
| 直覺設計，輕鬆上手 | ||

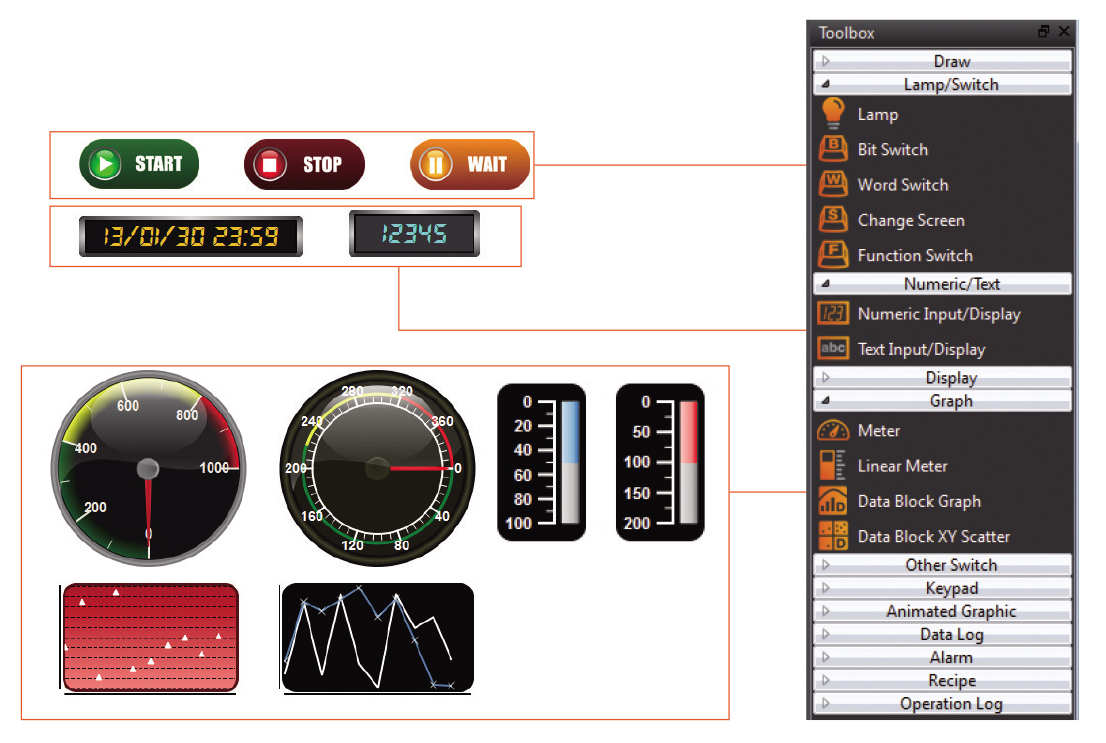

| 工具箱 多元的物件可供選擇， 如繪圖物件、儀表、 圖表、按鈕等等。 從工具箱中選擇要使用的物件 加速設計開發時間。 |
圖像庫 提供數千種工業用圖片， 或使用者可自行匯入想使用的圖片。 |
聲音庫 可設定警報發生或 按鈕按下時， 要撥放之聲音庫裡的聲音檔。 |
 |
 |
 |

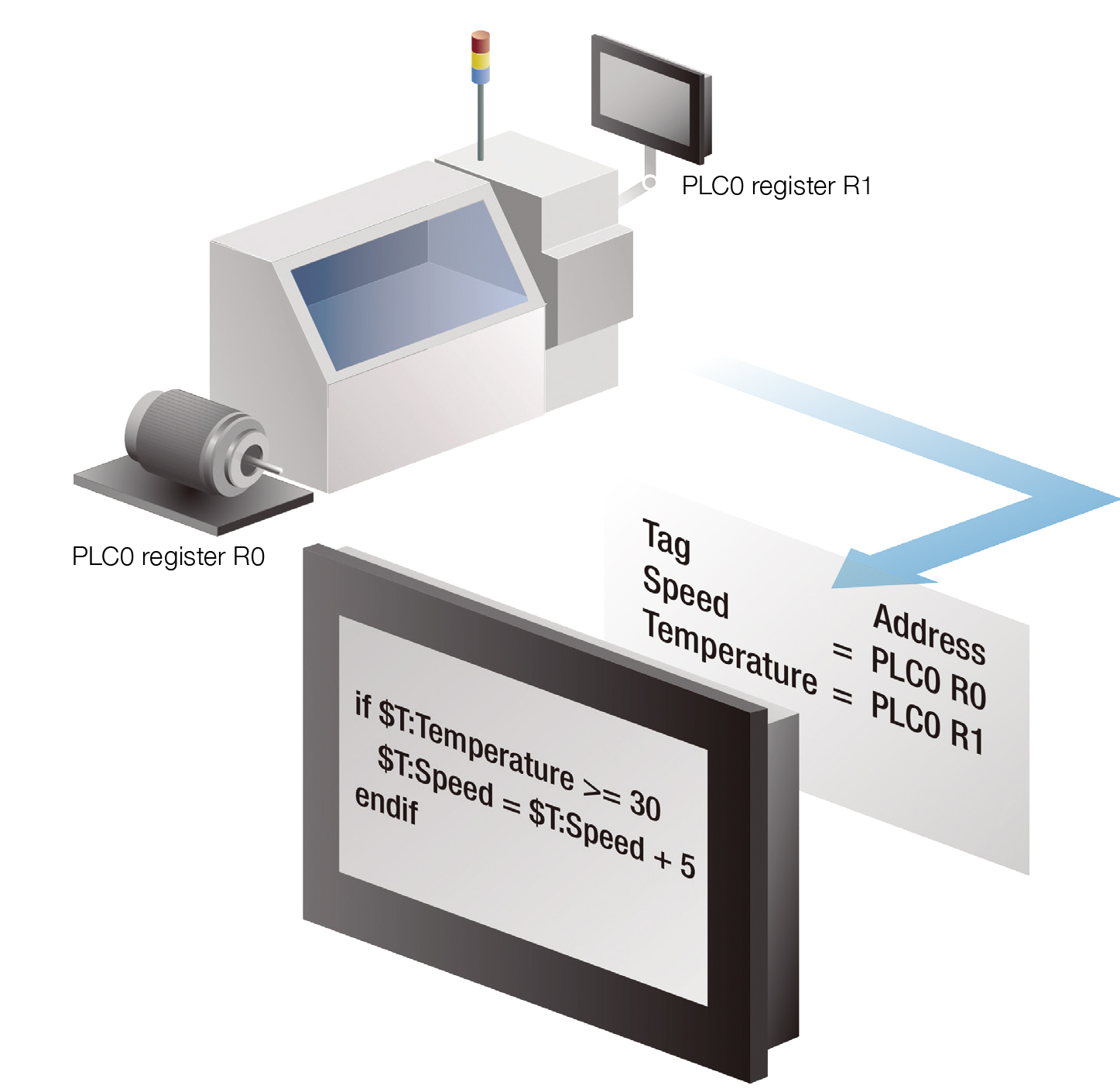

| 標籤庫 使用標籤庫可讓抽象的位址文字 容易被了解，因此降低使用者在 設計時的困惑。標籤設定內容可 以匯出成CSV檔案且也可被匯入標籤庫。 |

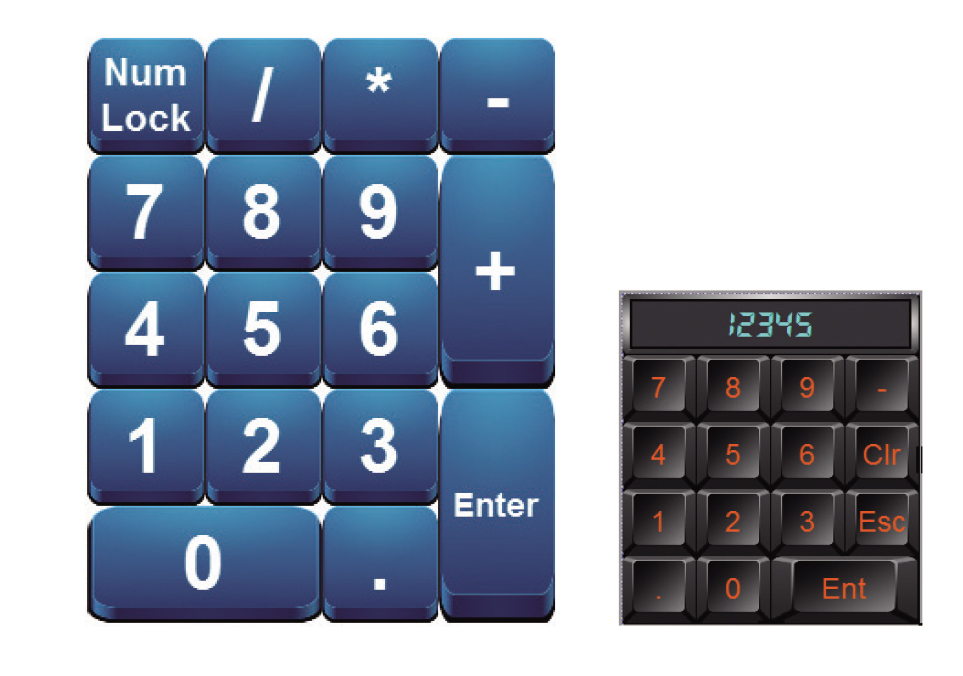

鍵盤 可客製化屬於自己的鍵盤樣式。 |

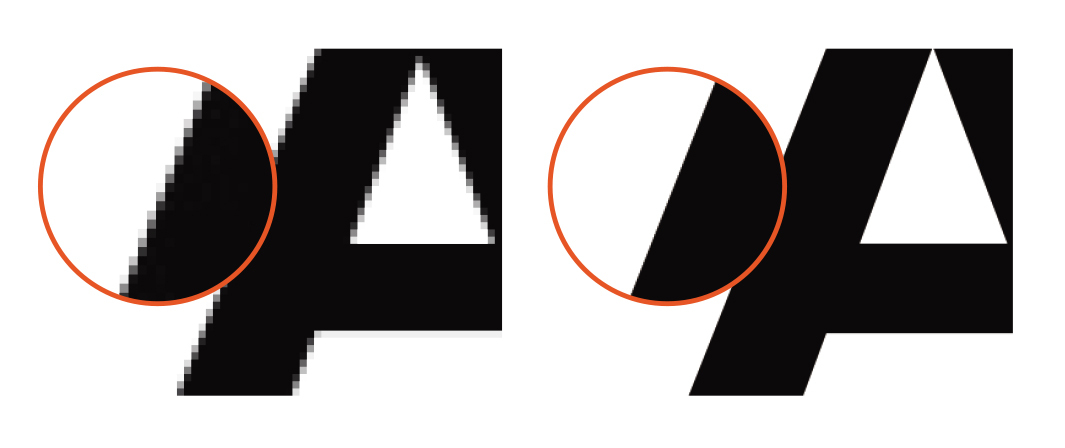

字體 支援 True Type 格式， 具可縮放之反鋸齒字型。 將字體檔案的大小最小化， 減少佔用HMI的儲存空間。 |
 |
 |
 |
| 文字庫 支援多國語言，滿足在地化的需求， 使用者在使用HMI的過程中 甚至可以動態改變語言設定。 |
自動對齊 自動對齊功能輔助物件的 配置規劃。此外，格線可被顯示 或是被隱藏讓畫面工作區更清楚。 |

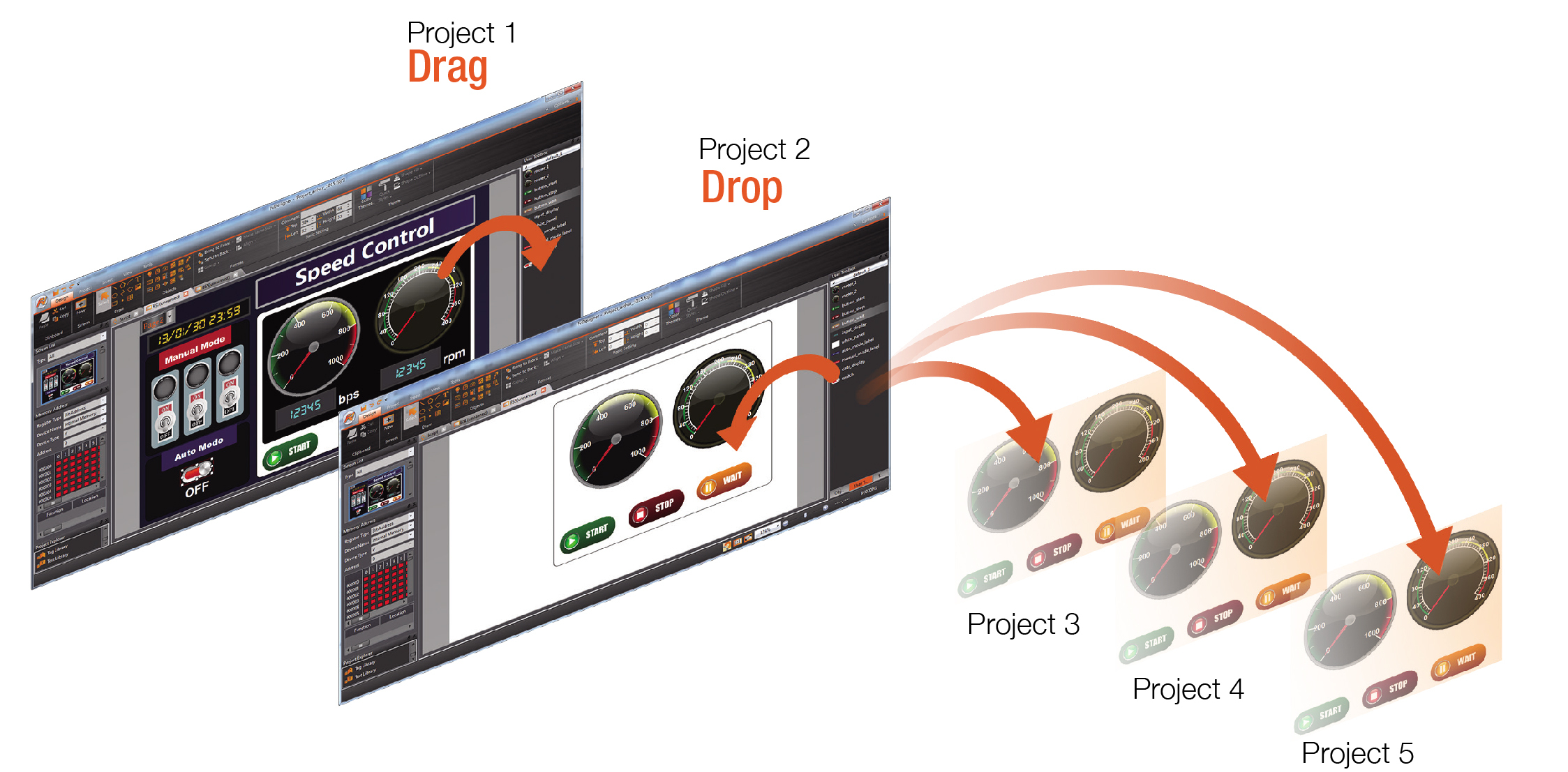

用戶工具箱 使用者可將自行設計的物件 拖拉至用戶工具箱， 以供後續設計時重複使用， 並提供匯出及匯入功能， 進而大幅節省專案設計時間。 |
 |
 |
 |
| 安全性防護 | |

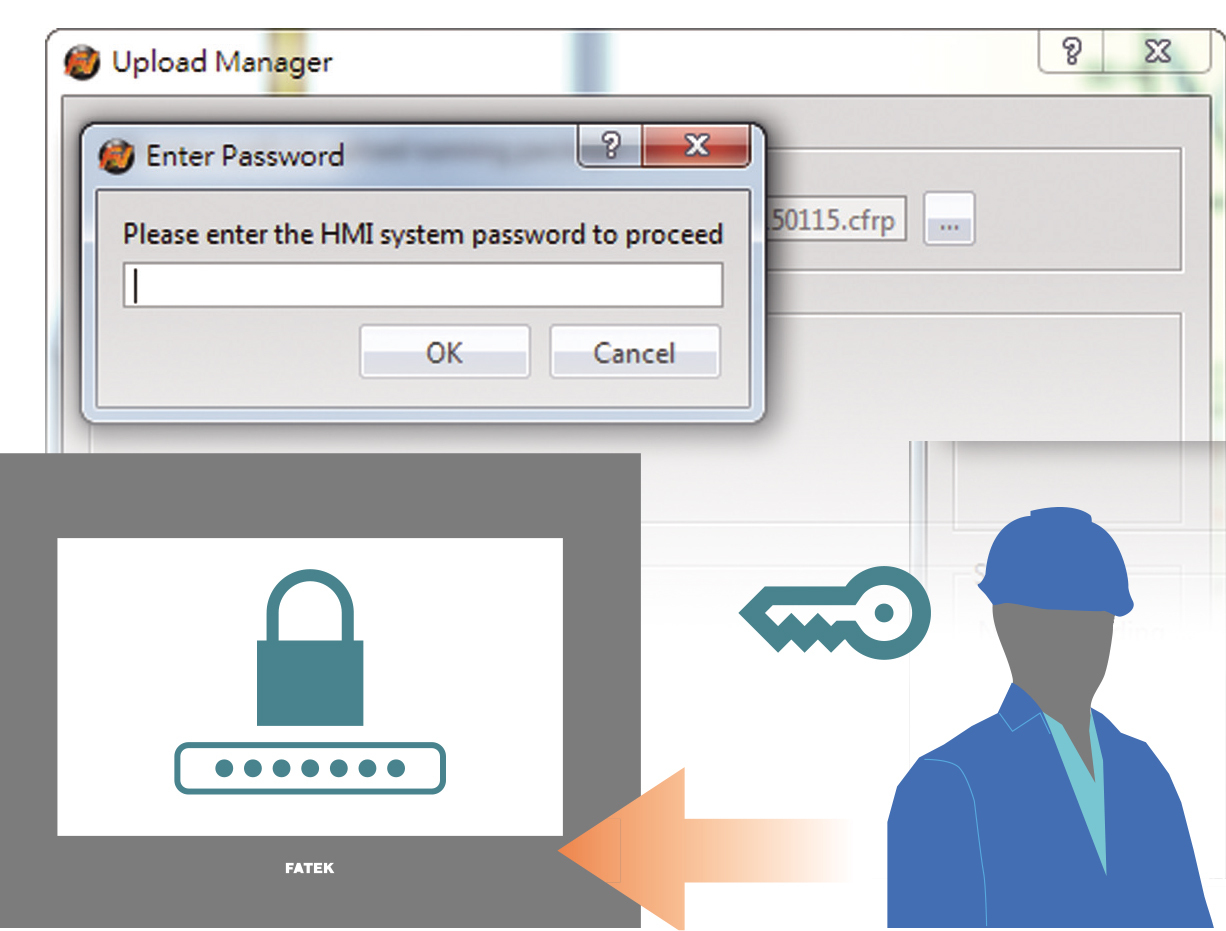

| 知識產權保護 - 專案可設定密碼，需通過驗證後才能開啟。 - 進行專案下載、上傳及人機系統設定時，必須輸入系統密碼。 - 腳本功能可用於設計自訂函數並提供客戶使用，並採用雙重密碼保護， 防止未授權存取與原始碼洩漏。 |
 |

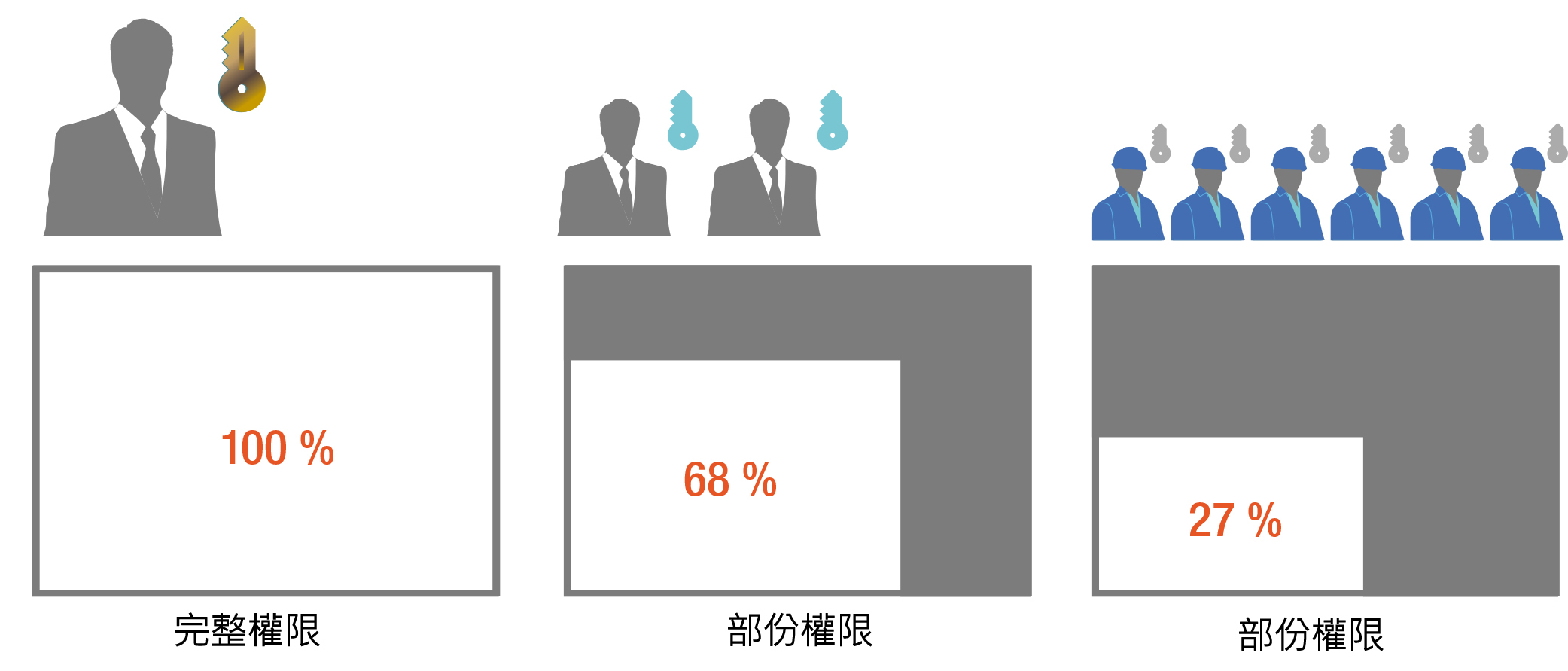

| 安全 - 支援16級使用等級及100個使用者帳號，每個帳號可獨立設定密碼， 並具備匯入與匯出功能，提升靈活性與便利性。 - 強化安全控制機制，若密碼輸入錯誤，所有按鈕、開關及輸入元件將被禁止操作。 無對應權限的作業員則無法查看物件，確保系統安全性。 |
 |

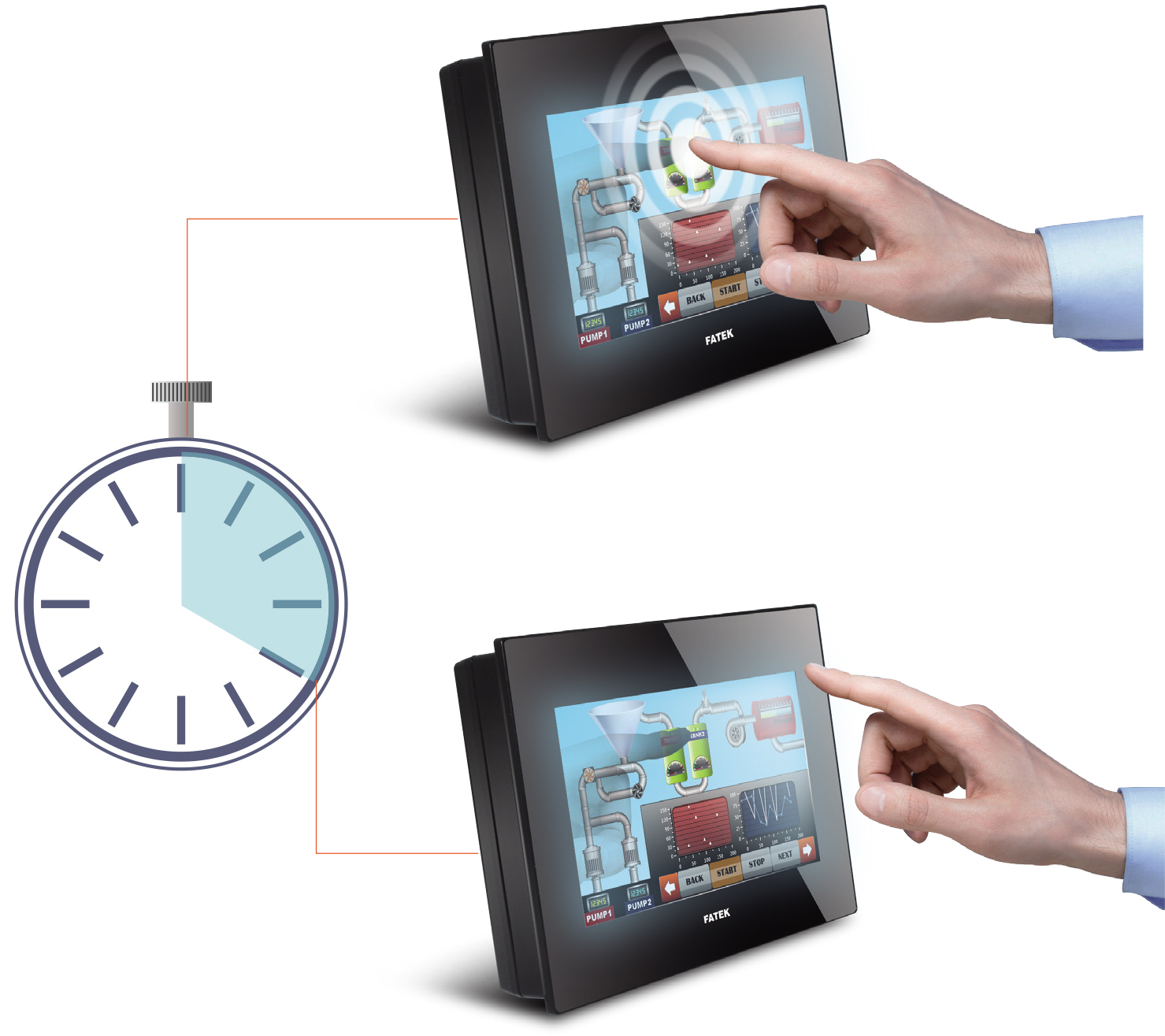

| 切換延遲 - 為防止誤觸螢幕導致作業錯誤，使用者可設定按鈕的最低按壓反應時間， 或需連續按壓兩次才能執行操作，確保精準輸入與安全性。 |
 |

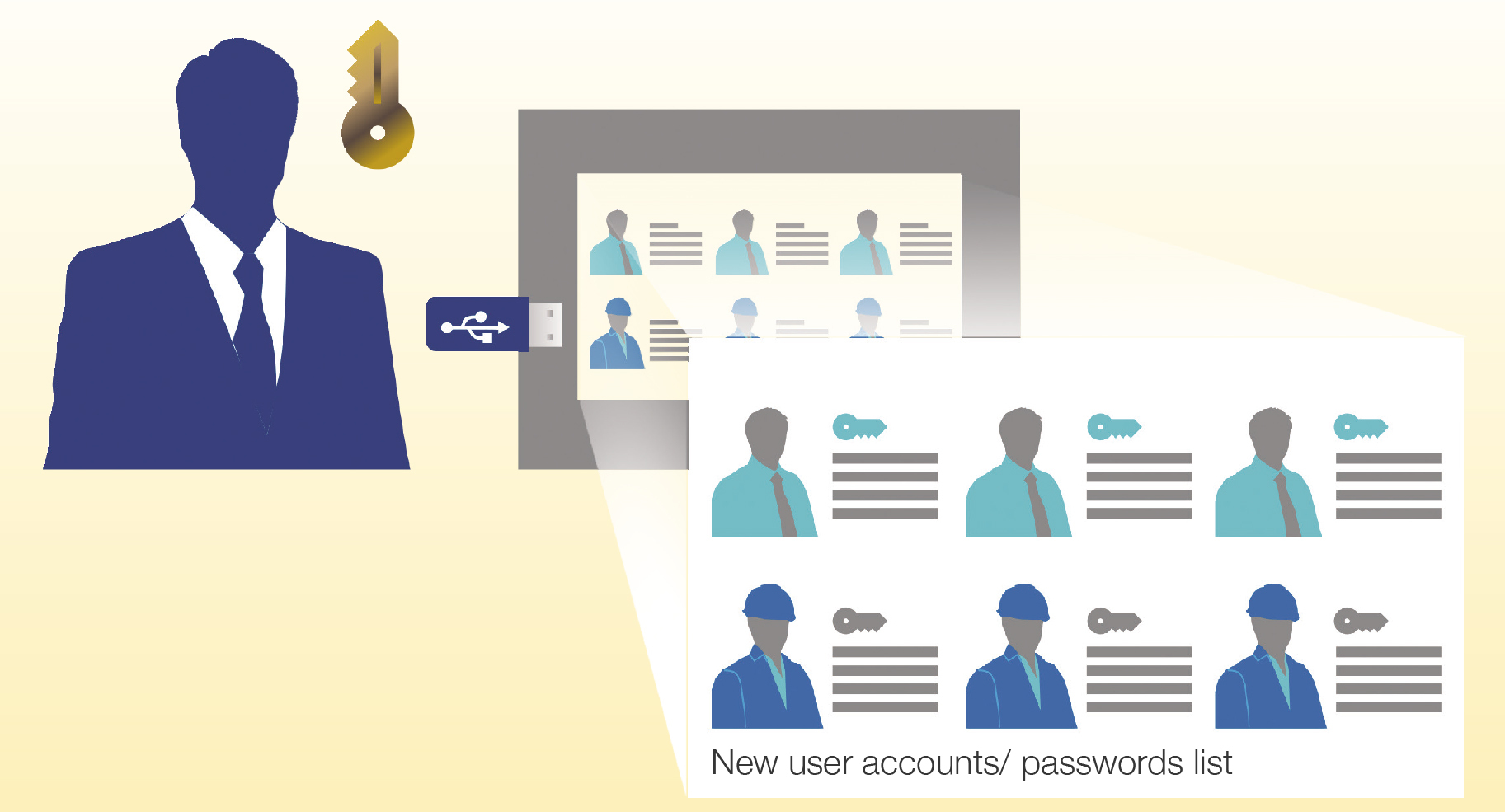

| 透過外部儲存空間更新使用者帳號密碼 - 提供數千種工業用圖片，或使用者可自行匯入想使用的圖片。 |
 |
| 警報、趨勢圖、資料收集 | |

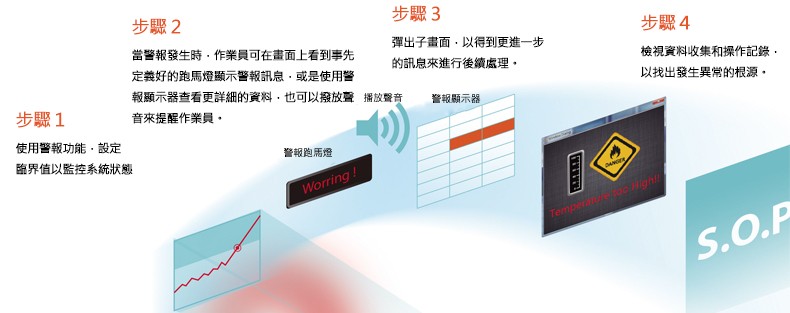

警報
.jpg) |
|

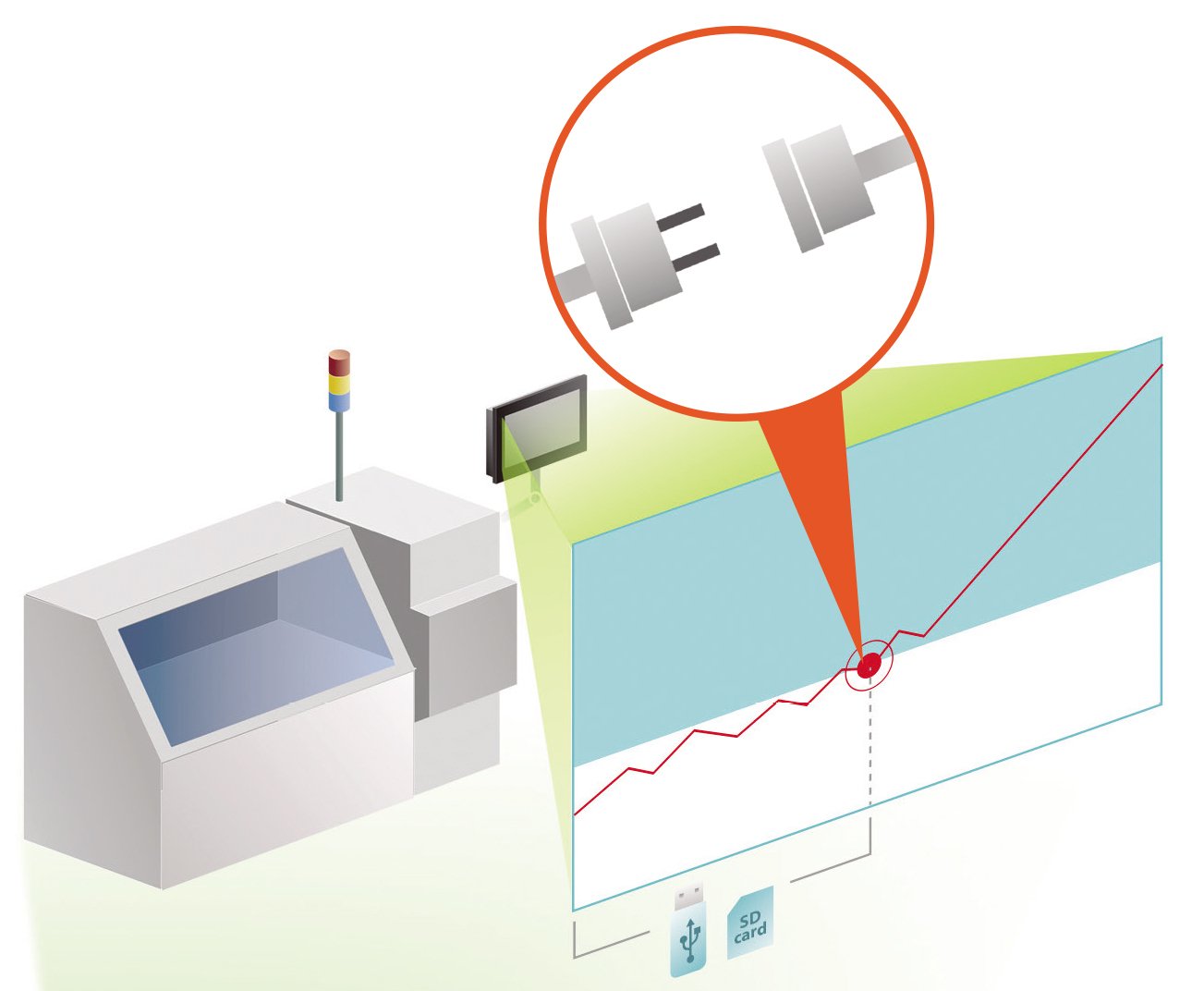

| 資料備份 - 資料自動匯出：收集的資料、警報與操作記錄可自動存至指定儲存空間（HMI、MicroSD卡、USB裝置）。 - 斷電記憶保持：啟用此功能後，即使停電，資料收集、警報、配方及操作記錄仍可保存，避免資料遺失。 - 靈活備份管理：透過排程與腳本功能，使用者可隨時觸發資料備份，確保系統安全與穩定性。 |
 |

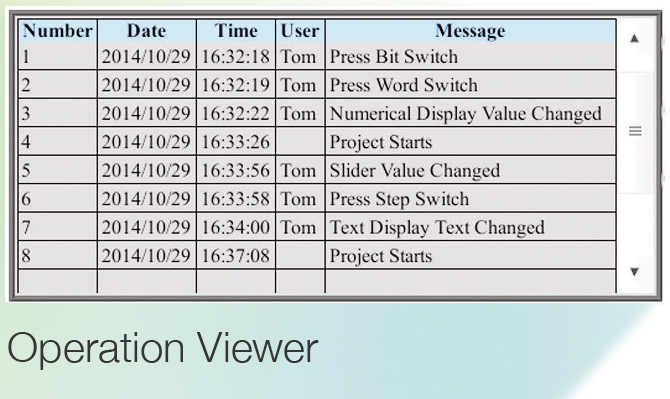

| 操作紀錄 - 精確故障追蹤：透過操作記錄功能，可準確找出故障發生的根源，提升維護效率。 - 彈性記錄管理：專案開始與結束的事件記錄、操作記錄存檔時機及格式皆可依需求設定，確保靈活性與可用性。 |
 |

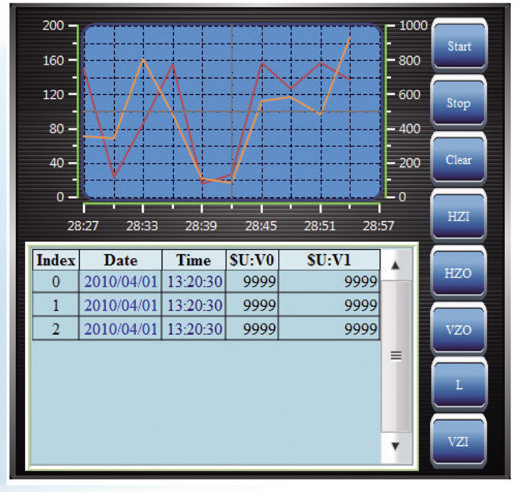

| 資料收集 - 最多可設定64個資料群組，每組可監控512個位置，提供精確的數據管理。 - 趨勢圖分析：可透過清除、縮放及方向按鈕調整曲線顯示，並支援雙Y軸模式，適用多種使用場景。 - 歷史資料存取：可回溯並檢視所有歷史訊息，確保完整的數據追蹤。 - 靈活的資料收集管理：使用者可自訂資料收集時機與間隔，並支援設定匯入與匯出。 - 多重PLC資料來源：可整合來自不同PLC的數據，提高系統兼容性與靈活性。 |
 |
| 遠端監視和控制 | |
|

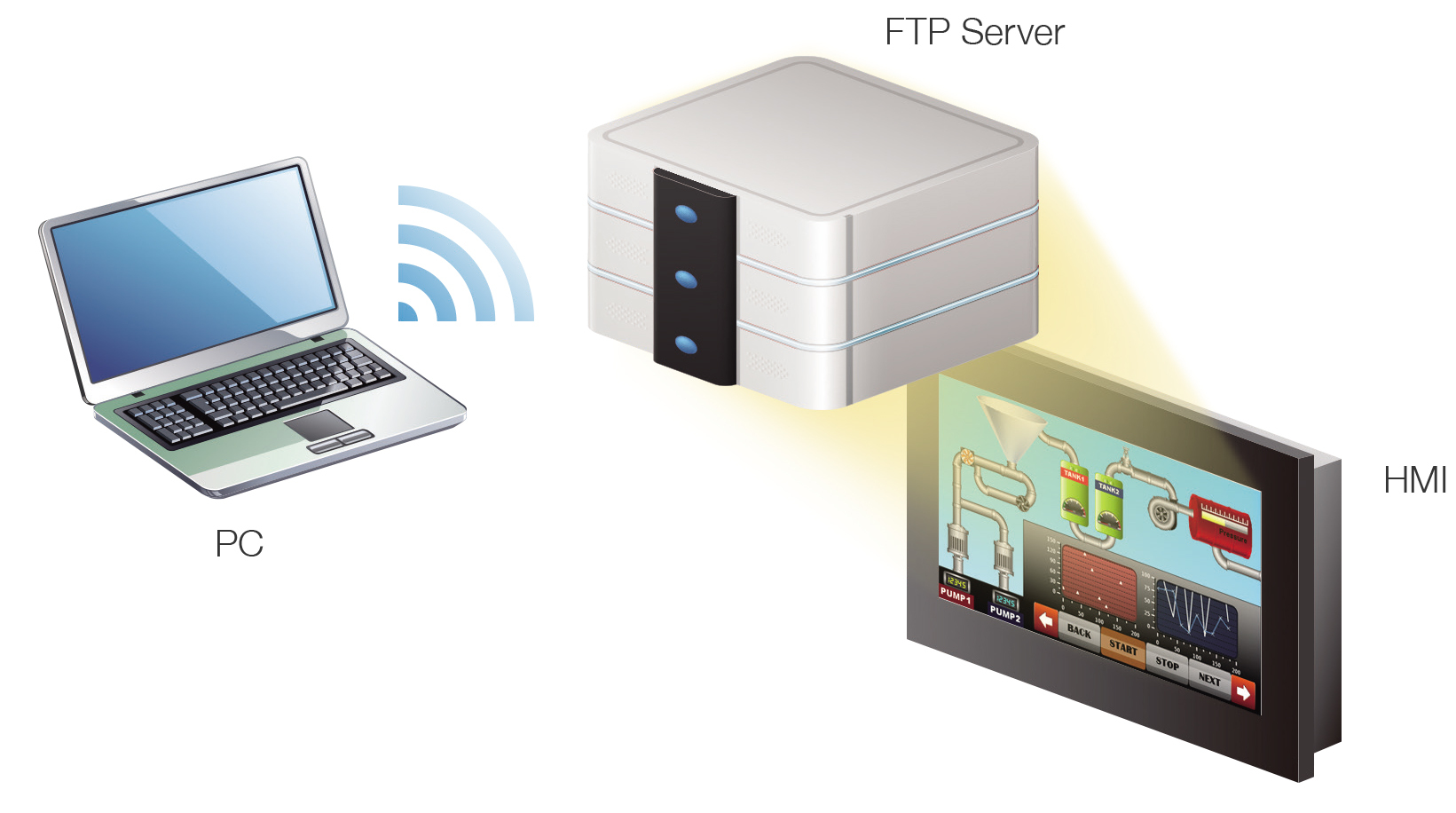

FTP伺服器
啟用 FTP 伺服器後，使用者無需親自到設備現場，只需透過 PC 經由 Ethernet 連接 P5 HMI，即可輕鬆讀取或寫入 HMI 檔案。
|
 |

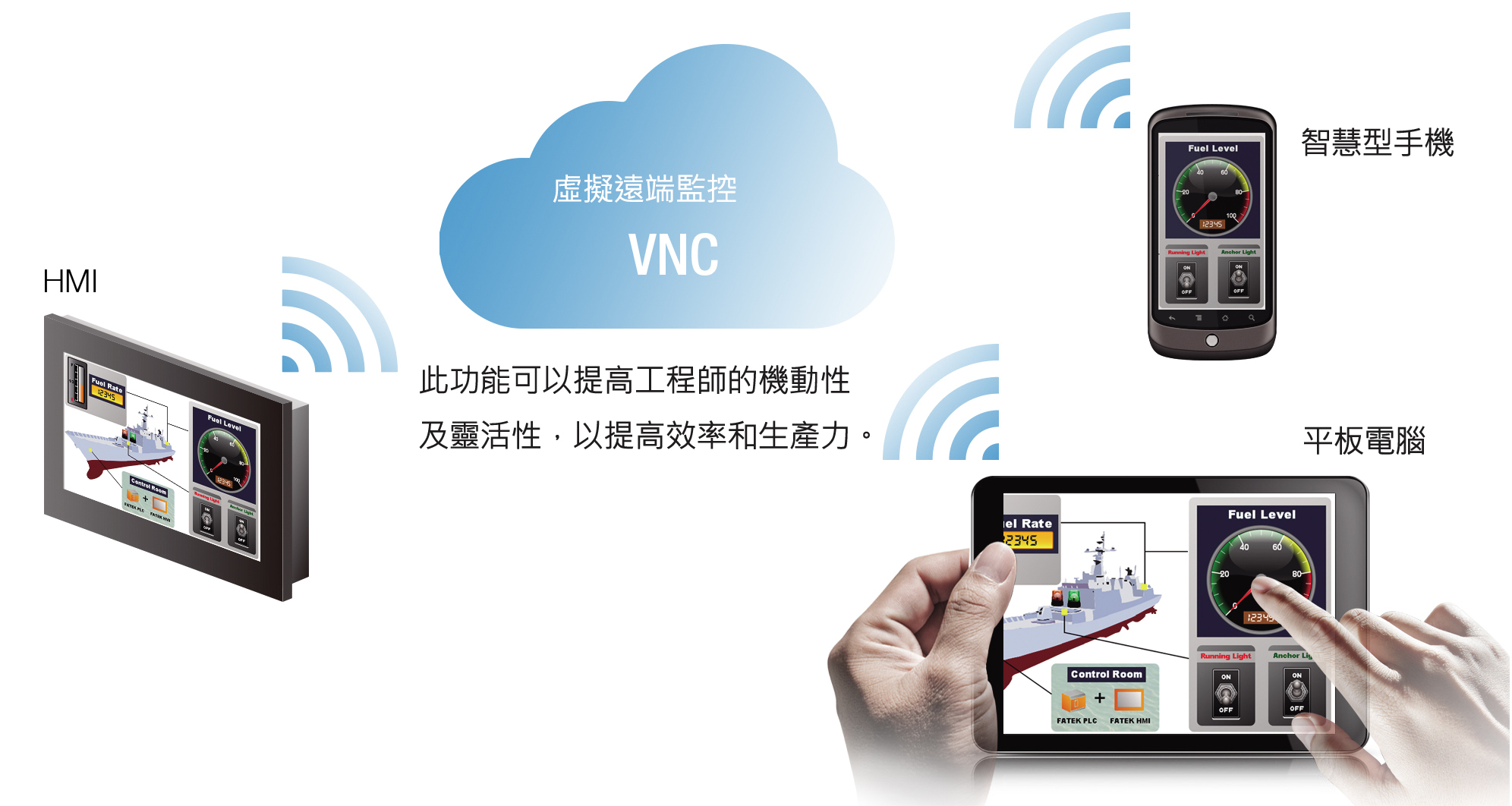

| VNC伺服器 P5 系列支援 VNC 伺服器，可將 HMI 畫面遠端顯示於平板電腦、PC 或智慧型手機，並可直接進行遠端監控與操作。 |
 |

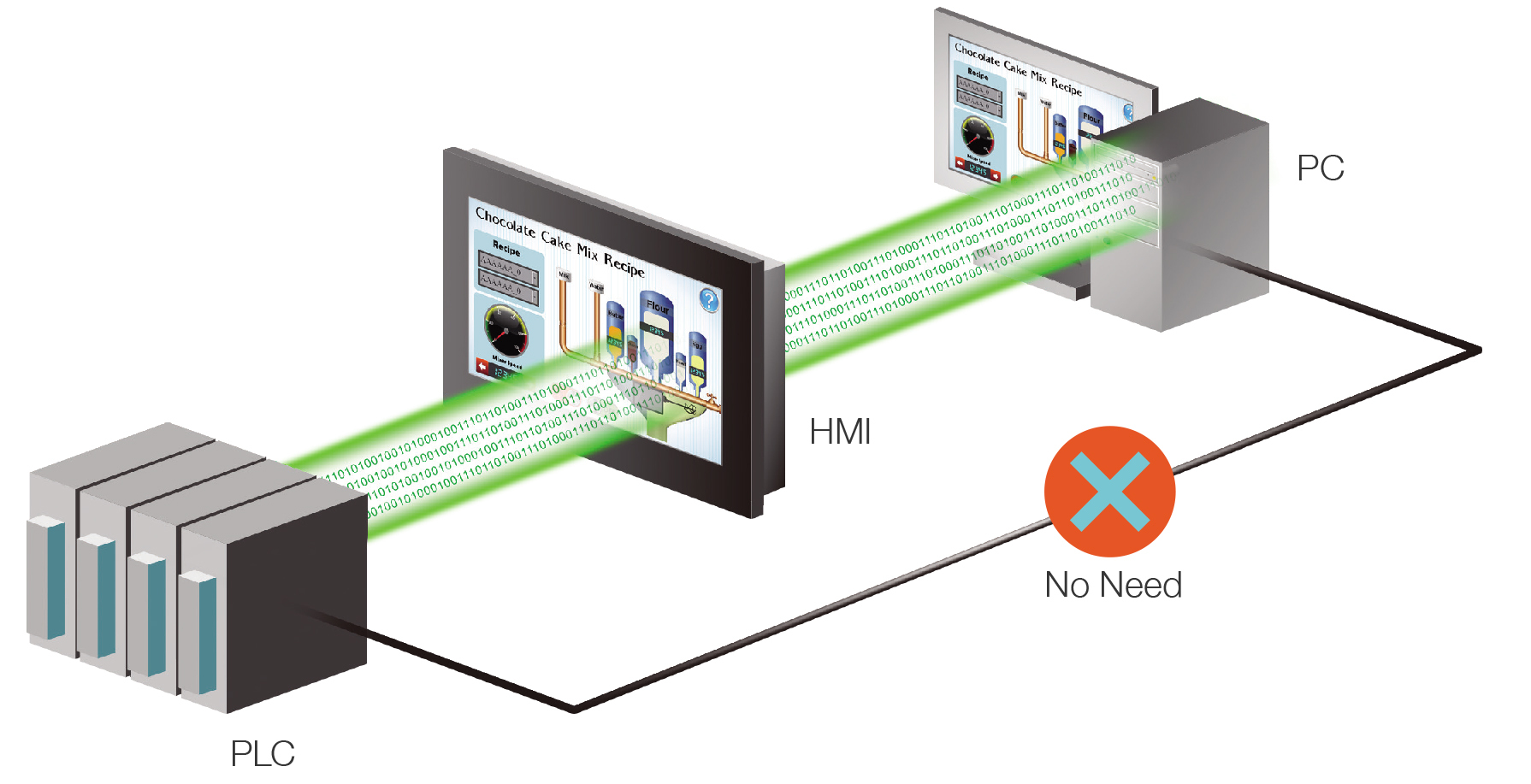

| 穿透通訊 使用者無需額外接線，PC 可透過 HMI 間接連接到 PLC，進行程式修改與參數設定，如使用 WinProladder 編輯軟體。 |
 |

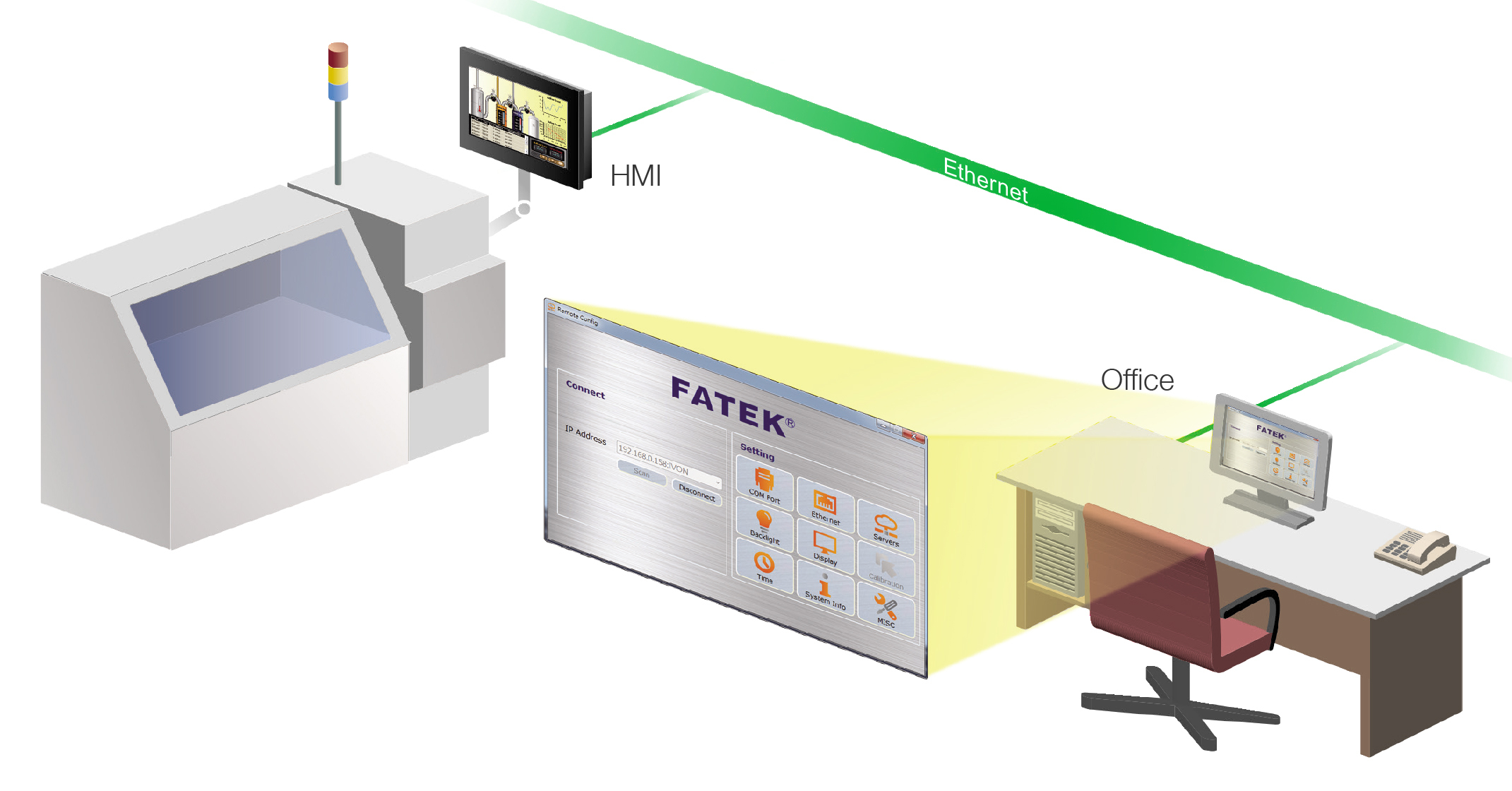

| 遠端系統設定 透過遠端系統設定功能，員工可在辦公室直接調整現場 HMI 的系統設定值，提升操作便利性與效率。 |
 |
| 強大的編程功能 | |

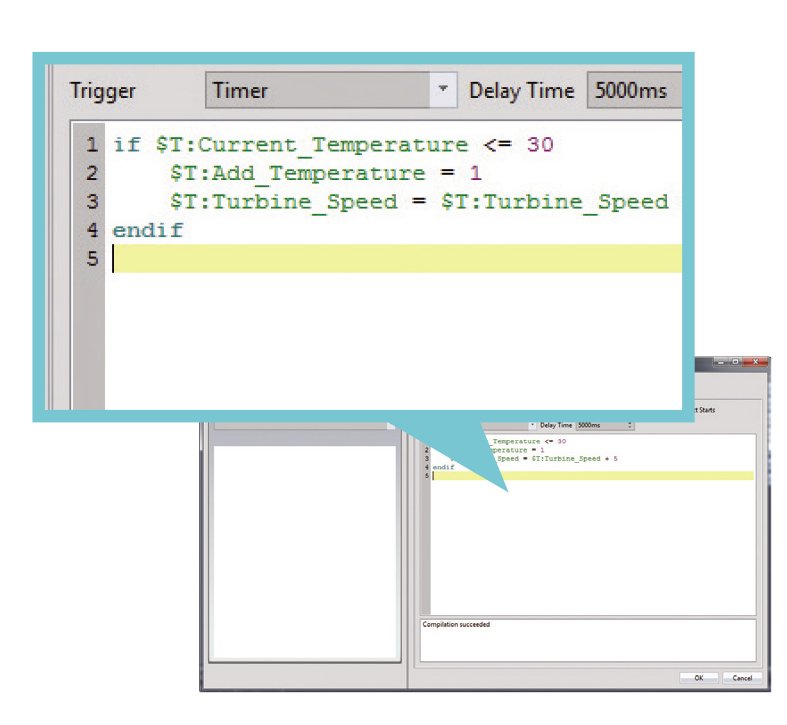

| 腳本 - 靈活腳本應用： 使用者可運用腳本功能完成一般物件無法處理的複雜任務。 - 強大運算與邏輯： 腳本支援邏輯判斷、數值運算、迴圈執行、字串操作及設備間資料傳輸。 - 自訂函數與專案管理： 支援使用者自訂函數，並提供腳本匯入與匯出功能，提升設計效率與彈性。 - 即時編譯與錯誤修正： 編譯結果即時顯示，使用者可根據錯誤提示迅速修正內容。 - 安全性保護：
提供密碼保護機制，確保工程師設計的腳本內容不被未授權存取。 |
 |

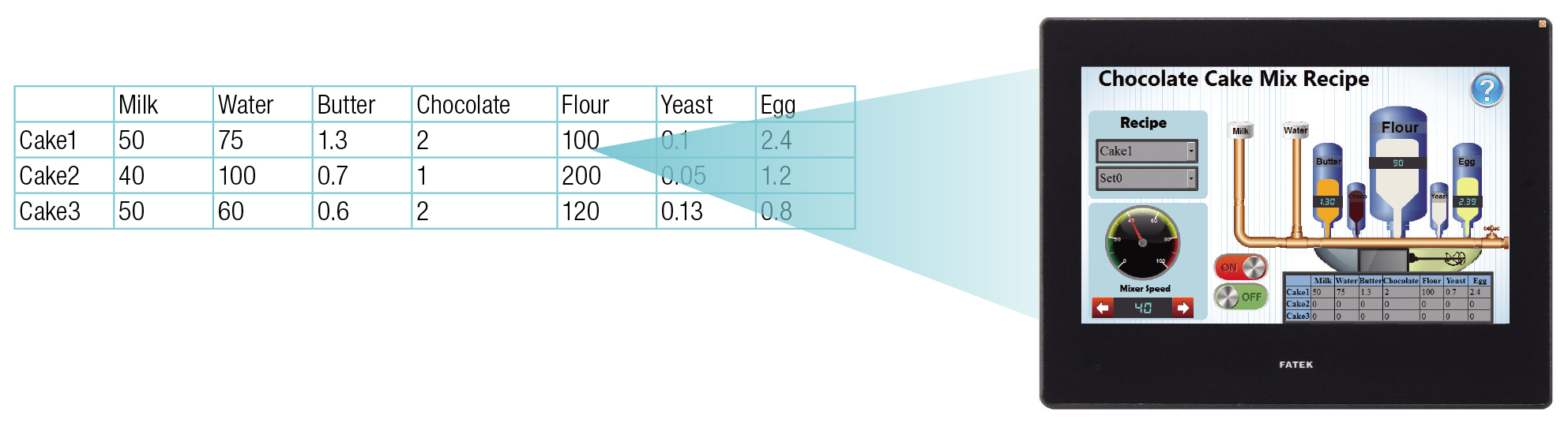

| 配方 - 高效配方管理： 可儲存多組驗證資料於 HMI，並在需要時選擇一組傳送至 PLC。 - CSV 匯入支援： 配方資料可來自 CSV 檔案，無需人工輸入所有參數，提升便利性。 - 內建配方編輯器： 提供直覺化工具，讓使用者輕鬆編輯配方內容。 - 快速選擇與應用： 內建實用配方相關物件，方便操作人員管理與選擇。 - 動態管理： 支援配方新增與編輯，確保彈性運用。  |
|

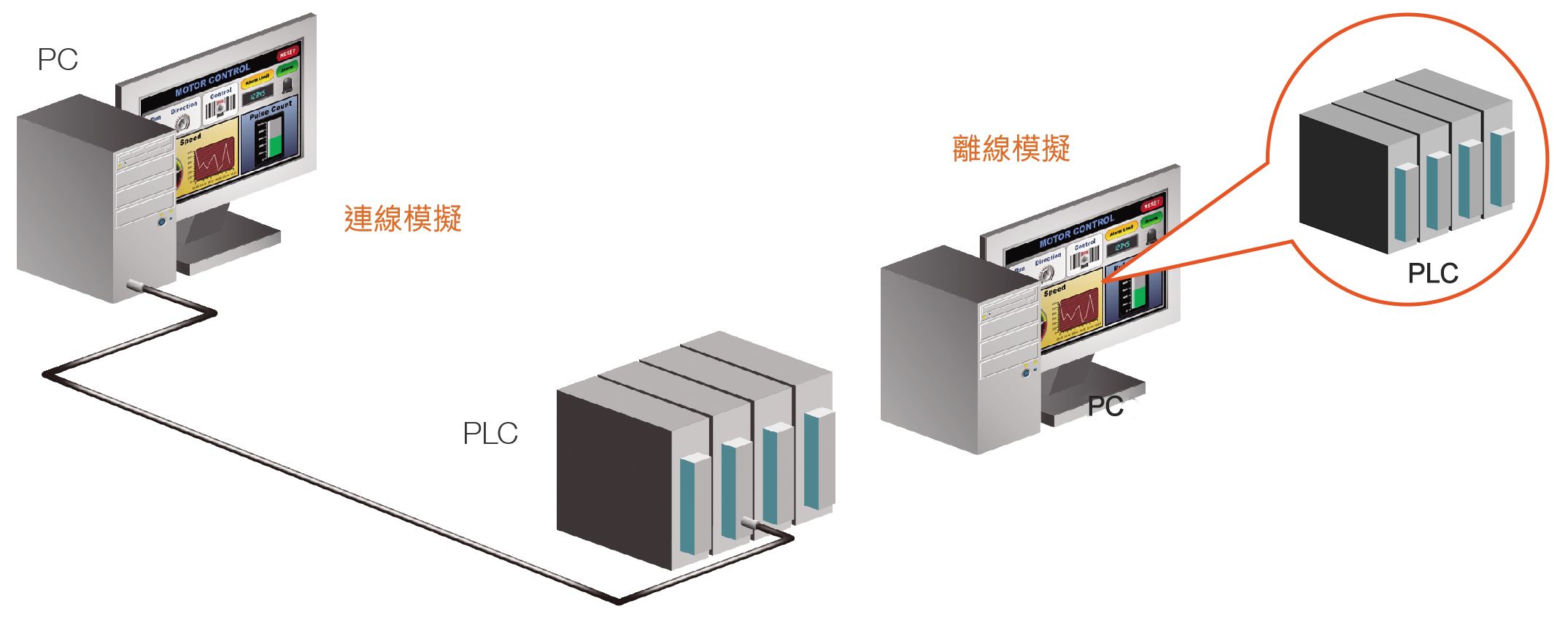

| 模擬 - 專案模擬功能： 在專案下載至 HMI 前，使用者可先在電腦上進行模擬測試。 - 支援兩種模擬模式： 可選擇連線模擬（實際連接 PLC）或離線模擬（不連接 PLC），確保開發與測試靈活性。  |
|

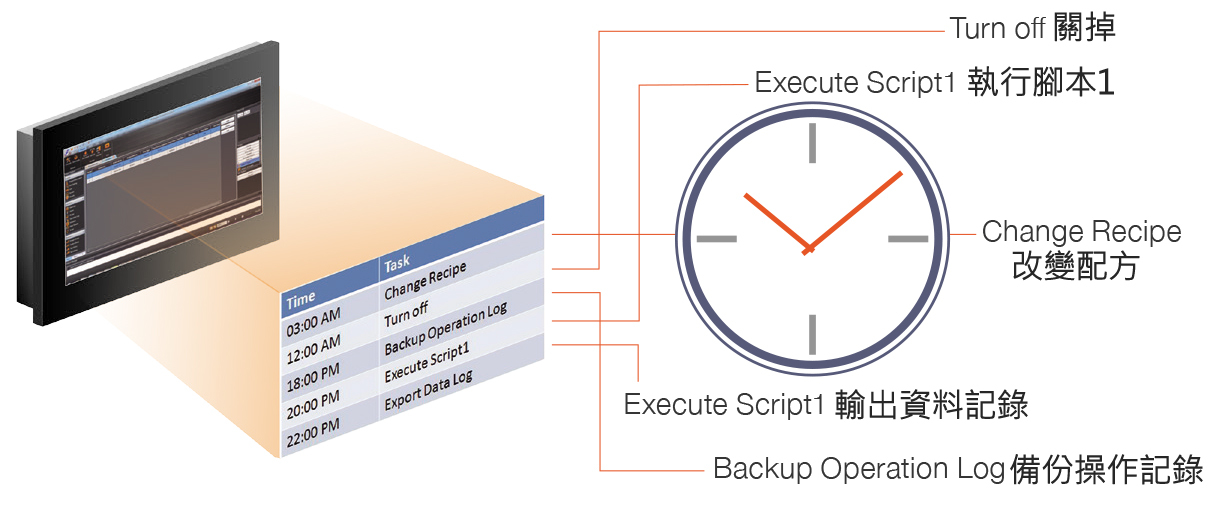

| 排程 - 支援最多 64 個排程，可根據預設時間觸發事件，或隨時調整觸發日期與時間。 - 靈活事件處理： 觸發後可執行設定、清除位元、寫入字組值或執行腳本， 提高作業彈性與自動化效率。 |
 |

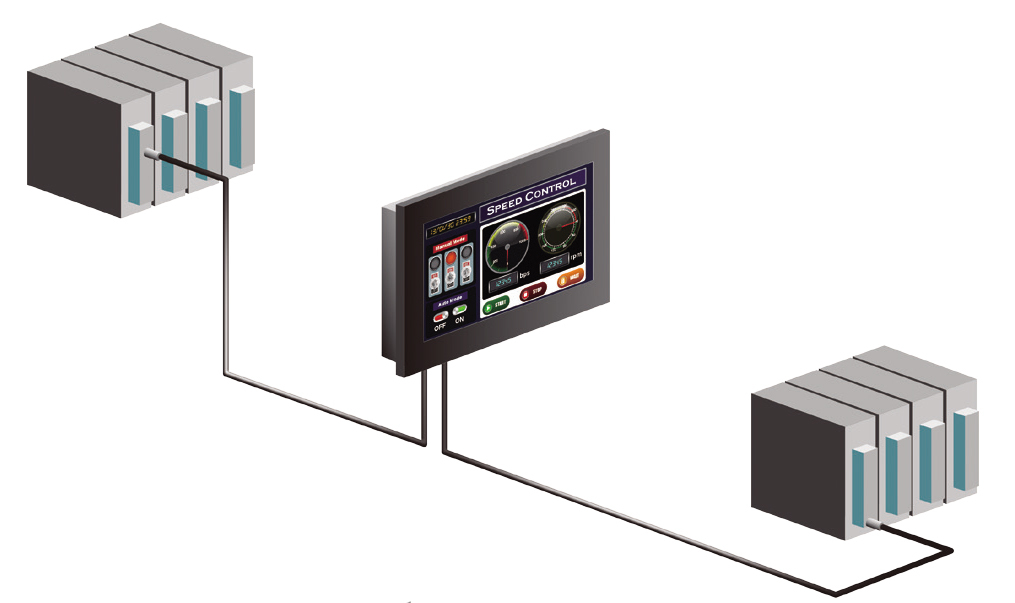

| 資料傳輸 - 跨設備通訊： 此功能可讓 HMI 與 PLC 等不同裝置進行互相通訊。 - 條件式資料傳輸： 使用者可根據預先設定的條件，將資料從來源位址移動至目標位址， 提高作業靈活性與效率。 |
 |

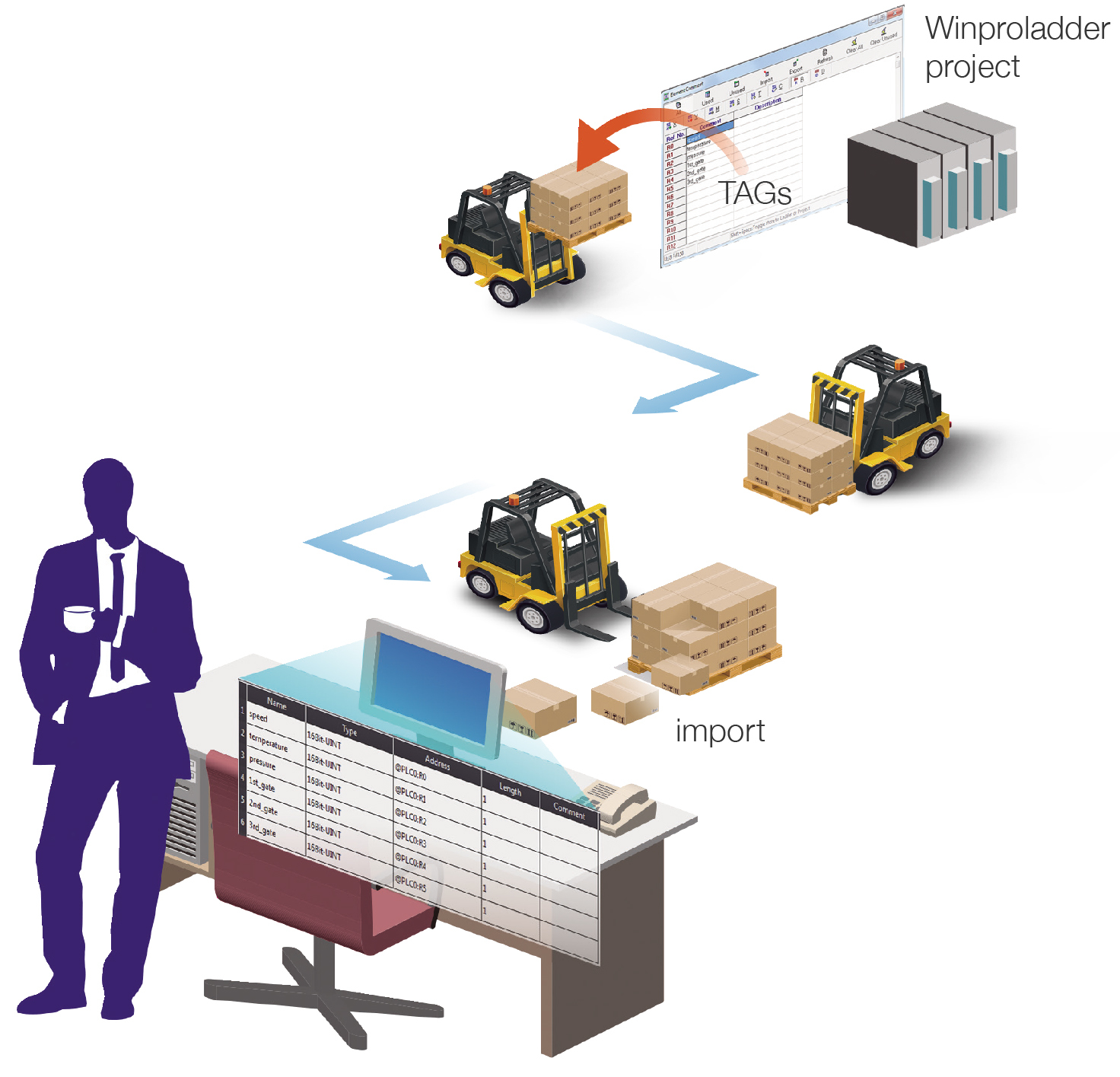

| 從 WinProladder專案匯入標籤 - 標籤資料快速匯入： 建立 HMI 專案後，可直接從 WinProladder 的 PLC 專案匯入標籤， 無需重複輸入。 - 提升效率： 此功能可節省工程時間，簡化作業流程並提高工作效率。 *2015/7新增此功能 |
 |

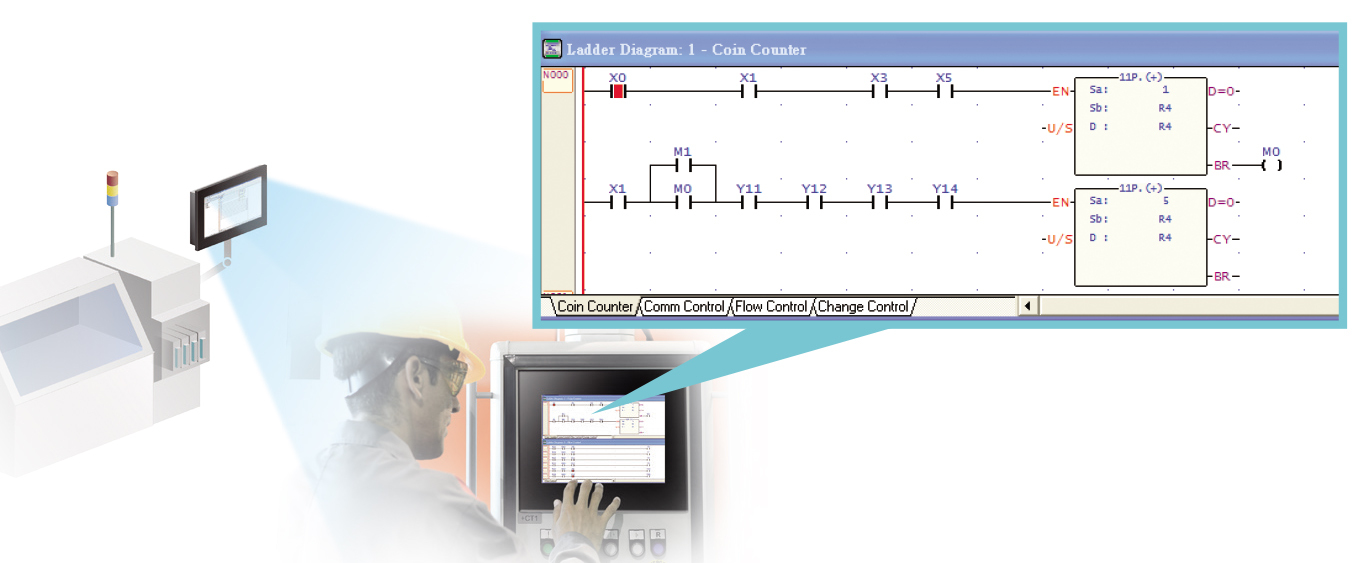

| 線上監視 PLC 階梯圖程式 - 即時監視與診斷： P5 系列 HMI 可線上監視 PLC 階梯圖程式與系統狀態， 提供精確的現場診斷與除錯能力。 *2015/12新增此功能 |
 |

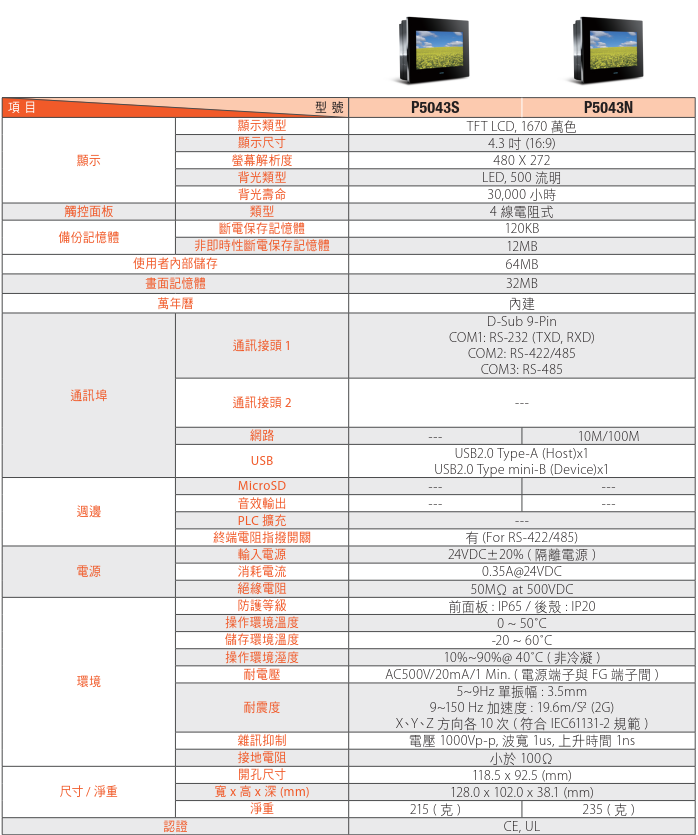

產品規格
.png) |
|
.png) |

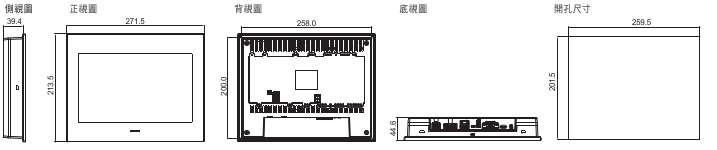

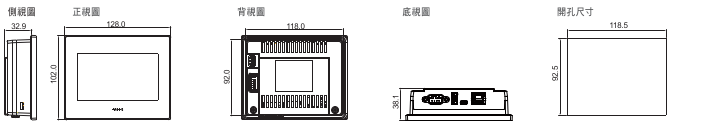

產品尺寸
|
P5043
 |
|
|

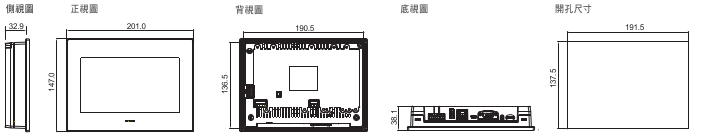

P5070
 |
|
|
P5102
 |
