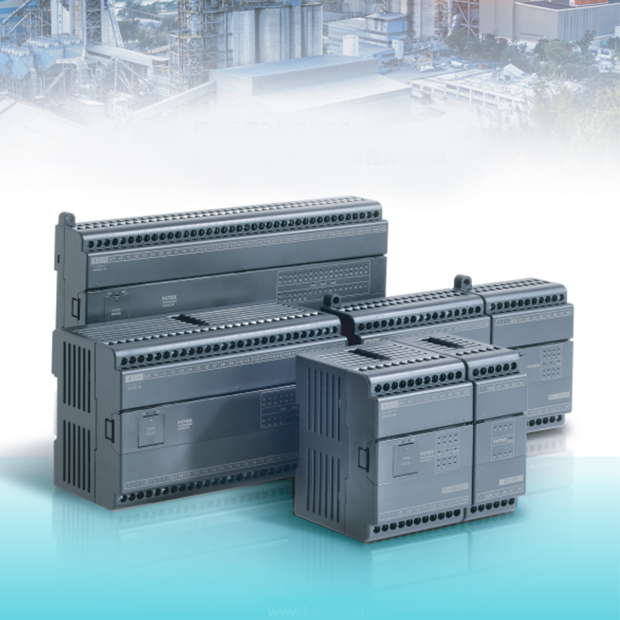

B1/B1z 系列 高品質經濟型PLC
先進之 SoC 核心技術
憑藉永宏精湛之軟硬體技術及多年來在自動控制業界累積之經驗， 將整部 PLC 系統以自行開發之 CPU、硬體邏輯解題電路 (HLS)、高 速硬體計數 / 時、定位、通訊等電路及 FLASH、SRAM 整合在一個 BGA 晶片中，為業界首見，領先群倫之微型 PLC 精品。
體積小巧，紮實穩固
由於將整個系統予以 SoC 化，故得以將 CPU 及 I/O 整合在一片 PCB 基板內而大幅縮小體積，且因單板化無需板間連接器等機電元件，使 整體結構更為紮實穩固與可靠。
品質優異，可靠度高
優異精簡之硬體設計與高度集積化之 SoC 技術，使 B1/B1z 系列 PLC 之組成零件數減至最低，加上採用高品質零件及嚴密的品管程 序，造就出其傲視業界之高品質及高信賴度。
高性價比，競爭力強
除藉由 SoC 技術及精簡化設計達到硬體成本之大幅降低外，透過優 越的布局技巧，B1/B1z 系列 PLC 之 PCB 電路板係採用製程最成熟、 品質最穩定的兩層板，卻能設計出比業界普遍用四層板製作的 PLC 更 優的抗雜訊能力，使 B1/B1z PLC 不但品質更高，更強化價格競爭力。
使用簡易，指令相容
B1/B1z 系列 PLC 之指令集係以永宏暢銷多年之 FBs 系列 PLC 之指 令集為基礎，精心挑選簡易且必要之部份集結而成，不但學習輕鬆、 使用容易，並與 FBs 系列 PLC 之指令完全相容。
 |
 |
 |
| 通訊連接線 | |
型號 : FBs-232P0-9F-150 |
FBs RS232主機Port0轉DB9F之專用通訊線， 長度150cm |
型號 : FBs-232P0-9M-400.png) |
FBs RS232主機Port0轉DB9M之專用通訊線， 長度400cm（人機專用，非標準腳位） |
型號 : FBs-232P0-MD-200.png) |
FBs RS232主機Port0轉Mini-DIN公座之FBs-PEP/PEPR專用通訊線， 長度200cm |
型號 : FBs-232P0-MDR-200.png) |
FBs RS232主機Port0轉90°Mini-DIN公座之FBs-PEP/PEPR專用通訊線， 長度200cm |

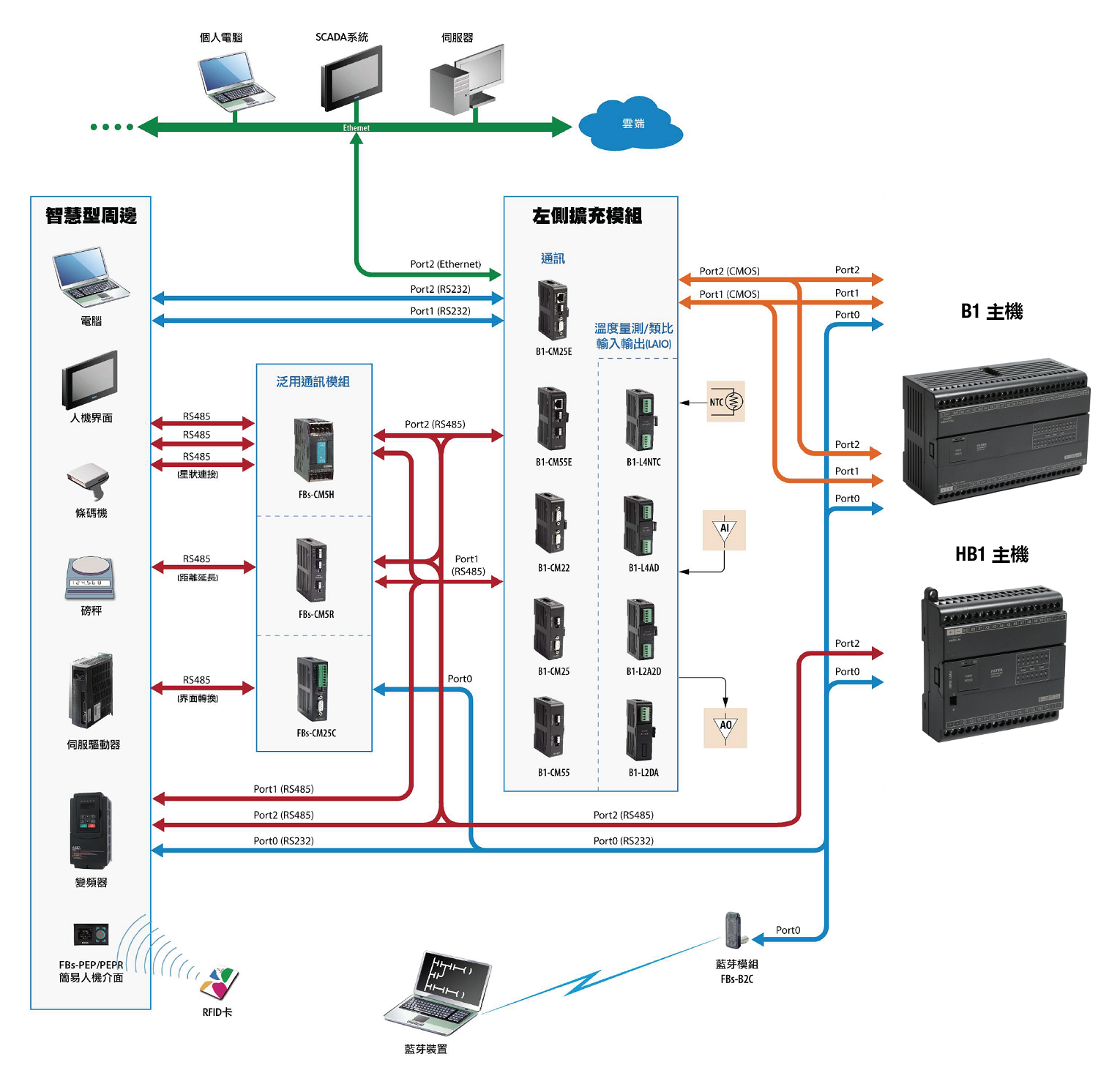

| 泛用通訊轉換 | ||||
| 型號 | 功能 | 通訊狀態指示 | 輸入電源 | 通訊接頭 |
FBs-CM25C |
泛用 RS232轉 RS485之通訊界面轉換器 |
每個Port均具獨立之TX、 RX LED狀態指示燈 |
24VDC, -15%/+20% |
DB9F, 3.81mm 歐式端子台 |
FBs-CM5R |
泛用 RS485 中繼器 (Repeater) |
每個Port均具獨立之TX、 RX LED狀態指示燈 |
24VDC, -15%/+20% |
3 pin免螺絲端子 |
FBs-CM5H |
泛用1對3 RS485集線器 (HUB) |
每個Port均具獨立之TX、 RX LED狀態指示燈 |
24VDC, -15%/+20% |
7.62 mm 固定端子台 |
| 簡易人機界面 | ||||||
| 型號 | 顯示螢幕 | 按鍵 | 最大消耗流量 | 通訊介面 | ||
| 電器 | 機構 | 連線站數 | ||||
FBs-DAP-B/BR |
兩列16字點 矩陣LCD、 LED背光 |
20鍵(4x5) 薄膜按鍵 |
24V, 48mA | RS485 | 5 pin 歐式 活動端子台 |
最大16站 |
| FBs-DAP-C/CR |
兩列16字點 矩陣LCD、 LED背光 |
20鍵(4x5) 薄膜按鍵 |
5V, 120mA | RS232 | DB9M | 單機 |
FBs-PEP/PEPR |
128x96點 白光OLED |
8鍵(橡膠鍵) | 5V, 100mA | RS232 | MINI-DIN | 單機 |
FBs-BDAP |
128節固定 pattern LCD |
6鍵(橡膠鍵) | 5V, 100mA | Port1, CMOS | — | — |
FBs-BPEP |
128x64點 白光OLED |
6鍵(橡膠鍵) | 5V, 100mA | Port1, CMOS | — | — |
| 型號 | 一般功能 | 特殊功能 | 讀寫卡功能 (RFID卡) |
外型尺寸圖 (安裝位置) |
| FBs-DAP-B/BR |
PLC之前計時器 、 計數器、暫存器、 繼電器、接點等存取 |
警報、訊息顯示及 自行定義快速按鍵 |
尾碼 R 之機種才有， 最大感應距離 6~12cm |
如圖 |
| FBs-DAP-C/CR |
PLC之前計時器 、 計數器、暫存器、 繼電器、接點等存取 |
警報、訊息顯示及 自行定義快速按鍵 |
尾碼 R 之機種才有， 最大感應距離 6~12cm |
如圖 |
| FBs-PEP/PEPR |
PLC之前計時器 、 計數器、暫存器、 繼電器、接點等存取 |
PLC站號設定、 運轉/停止、 萬年曆*顯示及設定 |
尾碼 R 之機種才有， 最大感應距離 6~12cm |
如圖 |
| FBs-BDAP |
PLC之前計時器 、 計數器、暫存器、 繼電器、接點等存取 |
PLC站號設定、 運轉/停止、 萬年曆*顯示及設定 |
— | PLC主機擴充版 槽位 |
| FBs-BPEP |
PLC之前計時器 、 計數器、暫存器、 繼電器、接點等存取 |
PLC站號設定、 運轉/停止、 萬年曆*顯示及設定 |
— | PLC主機擴充版 槽位 |
| PWMDA 模塊 | ||
型號 : PWMDA |
輸出範圍 | 0 ~ 10 V |
| 輸出值 | 0 ~ 1000 | |
| 解析度 | 10 mV (10 V / 1000) | |
| 輸出阻抗 | 1 KΩ | |
| 最小負載 (≥10V) | 5.2 KΩ | |
| D/A 轉換時間 | < 50 mS | |
| RFID 卡 | ||
型號 : CARD-H |
操作頻率 | 13.56MHz |
| 記憶資料 | 64位元 + CRC 偵誤碼 | |
| 工作溫度 | -25~50℃（符合 ISO7810） | |
| 電源來源 | 電源經由 RF 感應 | |
| 可接收距離 | 6~12cm | |
| 寫入次數 | 至少 10,000 次 | |

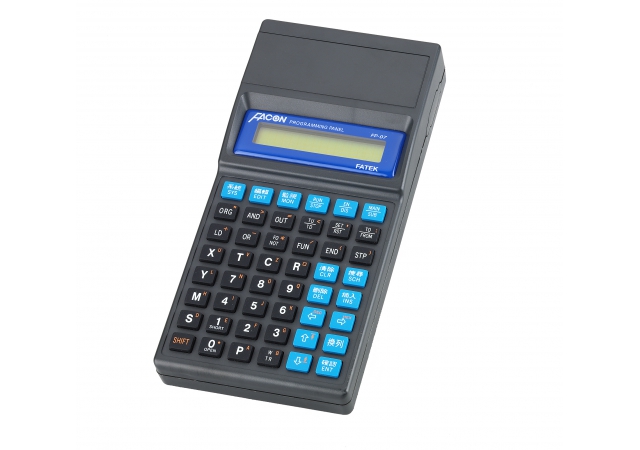

| 掌上型程式書寫器 | ||
型號 : FP-08 |
主要功能 | 程式編輯（Mnemonic語言）、狀態監視、 參數設定，以及程式/參數的載入與燒錄。 |
| 最大消耗電流 | 5V / 100mA | |
| 鍵盤 | 48鍵導電矽膠按鍵鍵盤 | |
| 顯示螢幕 | 兩列16字點矩陣LCD LED背光 |
|
| 燒錄元件 | FBs-PACK 讀取/燒錄 | |
| 通訊埠 | RS232串列通訊埠 | |
| 通訊接頭 | DB9F, Mini-DIN | |

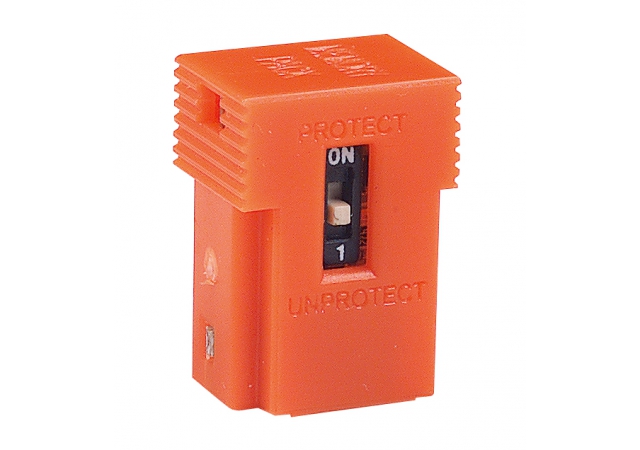

| 程式記憶匣 | ||
型號 : FBS-PACK |
記憶體 | 1M 位元 FLASH ROM |
| 記憶容量 | 20K Words程式 + 20K Words資料 | |
| 寫入保護 | 以DIP Switch ON/OFF 保護 | |
