- FFUBA - 16Ф標準型按鈕開關為小型控制面板與輕型機台設計，具備Ø16mm外徑與高效空間利用率。支援復歸型（機械壽命20萬次／電氣壽命10萬次）與維持型（10萬次／5萬次）操作形式，滿足不同控制需求。具接觸電阻低於50mΩ、絕緣電阻高於100MΩ（DC500V），額定電壓250V、通電電流3A，電氣特性穩定可靠。工作環境涵蓋-25°C至+55°C／45~85%RH，並具IP40等級防護，適用於一般乾燥環境。為高壽命、高精度與小尺寸整合的操作按鈕解決方案。

產品特點

16Ф標準按鈕
目錄下載(繁體) 16Ф標準按鈕
目錄下載(簡體)

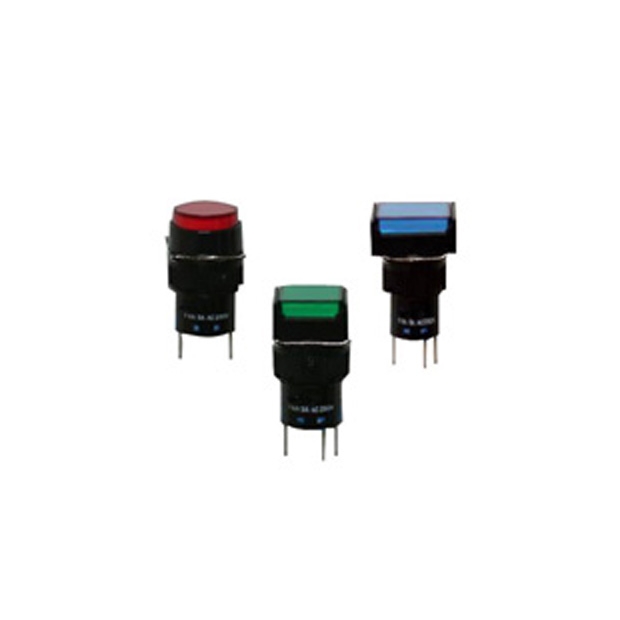

16Ф標準型按鈕開關

工作條件：
- 溫度範圍：-25°C ~ +55°C
- 濕度範圍：45 ~ 85%RH
電氣特性：
- 接觸電阻：50mΩ以下
- 絕緣電阻：在DC500V電壓下，超過100MΩ
- 額定絕緣電壓：250V
- 額定通電電流：3A
使用壽命：
- 機械壽命：按鈕開關復歸型20萬次、其它開關10萬次
- 電氣壽命：按鈕開關復歸型10萬次、其它開關5萬次
其他：
- 防護等級：IP40

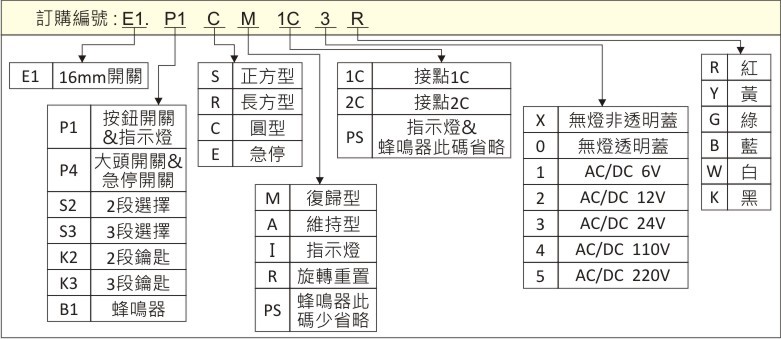

產品規格

型號品名	接點	燈泡電壓	顏色
E1.P1CI ⏹︎ ▲ 16Ø標準型指示燈圓型(可換燈泡)	指示燈無接點選項	⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
E1.P1SI ⏹︎ ▲ 16Ø標準型指示燈正方型(可換燈泡)	指示燈無接點選項	⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
E1.P1RI ⏹︎ ▲ 16Ø標準型指示燈長方型(可換燈泡)	指示燈無接點選項	⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
E1.P1CM●C ⏹︎ ▲ 16Ø圓型按鈕復歸型 E1.P1CA●C ⏹︎ ▲ 16Ø圓型按鈕維持型	● 1:1C ● 2:2C	⏹︎0:不帶燈 ⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
E1.P1SM●C ⏹︎ ▲ 16Ø正方型按鈕復歸型 E1.P1SA●C ⏹︎ ▲ 16Ø正方型按鈕維持型	● 1:1C ● 2:2C	⏹︎0:不帶燈 ⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
E1.P1RM●C ⏹︎ ▲ 16Ø長方型按鈕復歸型 E1.P1RA●C ⏹︎ ▲ 16Ø長方型按鈕維持型	● 1:1C ● 2:2C	⏹︎0:不帶燈 ⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
E1.P4CM●CXR 16Ø大頭按鈕復歸型 E1.P4CA●CXR 16Ø大頭按鈕維持型	● 1:1C ● 2:2C	不帶燈開關無電壓選項	紅●
E1.P4ER●CXR 16Ø急停按鈕旋轉重置	● 1:1C ● 2:2C	不帶燈開關無電壓選項	紅●
E1.S2CA●CXK 16Ø2段選擇開關維持型 V型 E1.S3CA2CXK 16Ø段3選擇開關維持型(接點只有2C)	● 1:1C ● 2:2C	不帶燈開關無電壓選項	黑●
E1.K2CA●CXK 16Ø2段鑰匙開關維持型 V型 E1.K3CA2CXK 16Ø段3鑰匙開關維持型(接點只有2C)	● 1:1C ● 2:2C	不帶燈開關無電壓選項	黑●
E1.B1R-⏹︎ 16Ø長方型蜂鳴器斷續聲音量;10cm/80dB	蜂鳴器無接點選項	⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	黑●
E1.B1C-⏹︎ 16Ø圓型蜂鳴器斷續聲音量;10cm/80dB	蜂鳴器無接點選項	⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	黑●
