產品特點

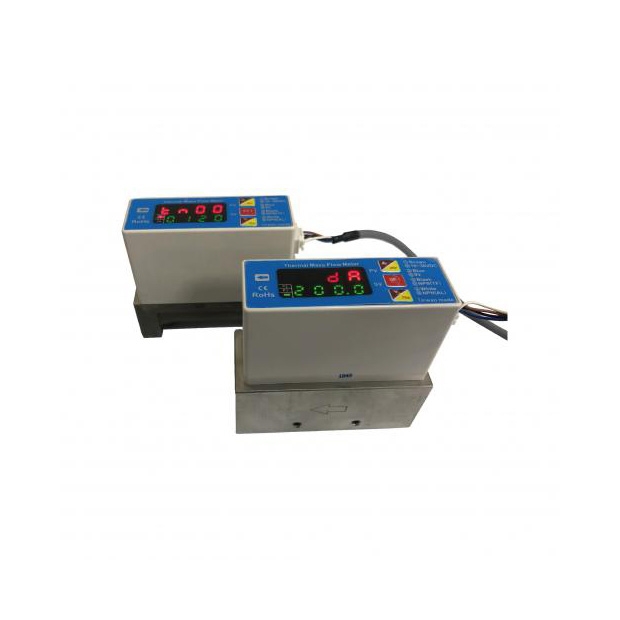

AL系列流量計
- 量測精度：AL系列流量計具有±2.0% F.S.的高精度測量。
- 兩種測量功能：該流量計具備瞬間流量測量和累積流量測量功能，滿足多樣需求。
- 多種功能選項：AL系列流量計提供RS-485通信、傳送器和警報輸出等多種功能選項，靈活應用於不同場合。
產品規格
| 型號 Model | AL-AN-☐ | AL-AP-☐ | AL-VN-☐ | AL-VP-☐ | AL-2N-☐ | AL-2P-☐ | AL-2N-☐-RS | AL-2P-☐-RS |
|---|---|---|---|---|---|---|---|---|
| 警報輸出 Alarm output |
Single NPN | Single PNP | Single NPN | Single PNP | Single NPN | Single PNP | Single NPN | Single PNP |
| 傳送方式 Transmitter |
4~20mA | 0~5V or 1~5V | non | |||||
| 通訊功能 Communication |
non | non | RS-485 | |||||
| 量測範圍 Measuring range |
「050」 = 0.0~50.0 L/min (LPM)；「100」= 0.0~100.0 L/min (LPM).；「200」= 0.0~200.0 L/min. (LPM) 「300」 = 0.0 ~ 300.0 L/min. (LPM)；「400」 = 0.0 ~ 400.0 L/min. (LPM)；「500」 = 0.0~500.0 L/min. (LPM) |
|||||||
共同規格
| 規格項目 Item | Data |
|---|---|
| 量測流體 Gases | N2,02 or Dry air selectable |
| 瞬間流量 Flow rate meter | 0.0~999.9 LPM |
| 量測精度 Accuracy | ± 2.0% of F.S. @ 25°C |
| 累計流量 Total flow meter | 0~99,999,999 Liters |
| 最小流速 Low cut | < 2% of F.S. |
| 工作壓力 Operating press. | -0.07~0.98Mpa |
| 反應時間 Response time | 3 sec max. |
| 工作電壓 Operating voltage | 16~30VDC |
| 電源漣波 Ripple of power | 10% peak to peak |
| 消耗電流 Current consumption | 80mA max. |
| 輸出阻抗 Resistance of output | 50Ω max. |
| 本體材質 Material of body | SUS 316 |
| 外殼材質 Material of housing | ABS |
| 工作環境 Operating circumstance | 5℃~+50℃；35% ~ 85% RH |
| 連接線長度 Cable length | 1m |
| 保護等級 Protection class | IP-65 |
| 認證 Approval | CE & RoHS |
型號索引
| AL - AN - 050 - RS - N2 1 2 3 4 5 |
|||||
|---|---|---|---|---|---|
| 1 | Series | 「AL」 = Digital Thermal mass flow meter | 3 | Range | 「050」=50 LPM max.；「100」=100 LPM max.；「200」=200 LPM max. 「300」=300 LPM max.；「500」=500 LPM max. |
| 2 | Output method |
「AN」 = 4~20mA + NPN output；「VN」 = 0~5V + NPN output 「AP」 = 4~20mA + PNP output；「VP」 = 0~5V + PNP output 「2N」 = Two NPN output；「2P」 = Two PNP output |
4 | Optioned | 「RS」 = With RS-485；「non」 = Without RS-485 |
| 5 | Gases | 「non」 = Dry air；「N2」=N2；「O2」 = O2 | |||
| Remarks | 「AN」 = 4~20mA (P1) + NPN output (P2)；「VN」 = 0~5V (P1) + NPN output (P2) 「AP」 = 4~20mA (P1) + PNP output (P2)；「VP」 = 0~5V (P1) + PNP output (P2) 「2N」 = NPN output (P1) + NPN output (P2)；「2P」 = PNP (P1) + PNP output (P2) |
||||

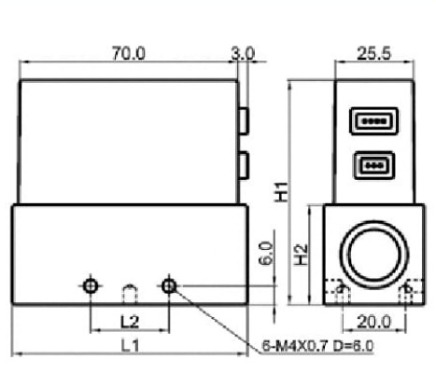

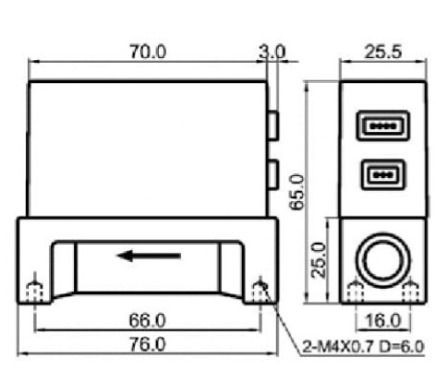

產品外形&接線
| Connector | 1/2" RC |
|---|---|
| H1(mm) | 72 |
| H2(mm) | 32 |
| L2/L1 (mm) | 25 / 76 |
| Connector | 3/4" RC |
| H1(mm) | 78 |
| H2(mm) | 38 |
| L2/L1 (mm) | 100 / 112 |

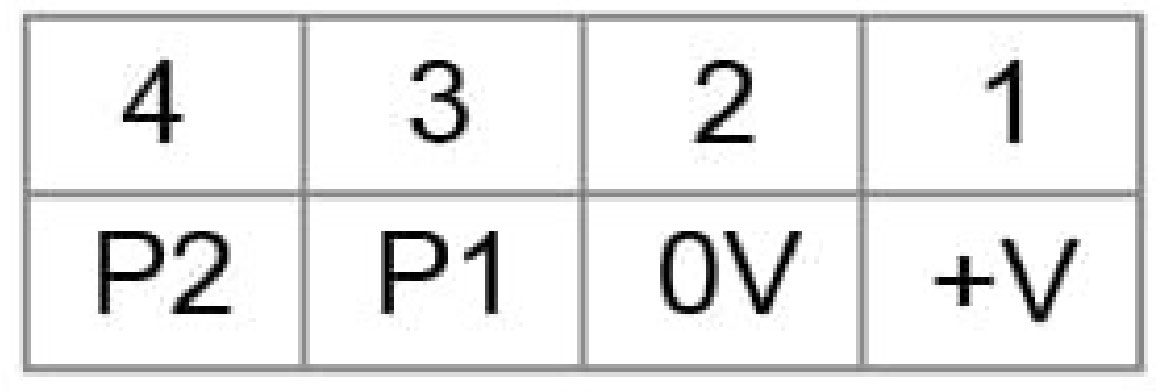

接線圖
 |
Brown | 16~30VDC | 「AN」 = 4~20mA (P1) + NPN output (P2) 「VN」 = 0~5V (P1) + NPN output (P2) 「AP」 = 4~20mA (P1) + PNP output (P2) 「VP」= 0~5V (P1) + PNP output (P2) 「2N」 = NPN output (P1) + NPN output (P2) 「2P」 = PNP output (P1) + PNP output (P2) |
| Blue | OV | ||
| Black | + (0~5V or 4~20mA) | ||
| White | NPN or PNP | ||
 |

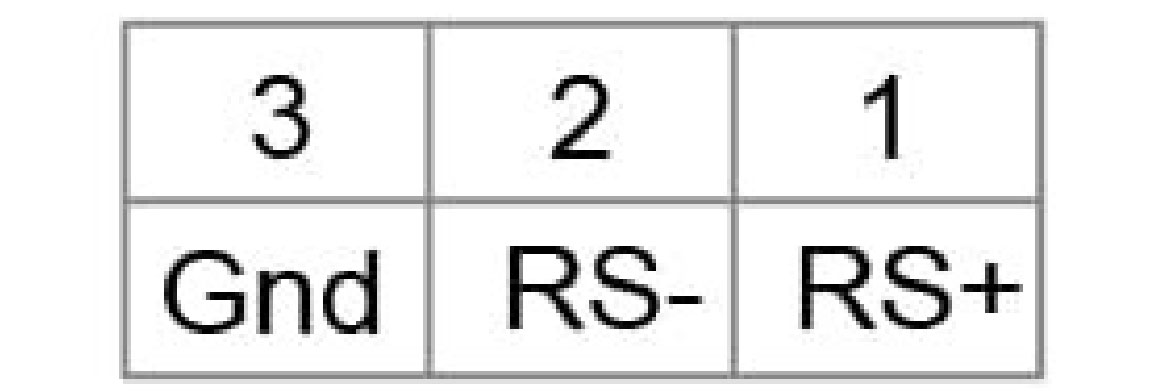

Communication | ||
| Brown | RS | ||
| Blue | RS | ||
接頭
| Model | Flow range | Connector | Model | Flow range | Connector | Model | Flow range | Connector |
|---|---|---|---|---|---|---|---|---|
| AL-☐☐-050-☐ | 0~50LPM | 1/4"RC | AL-☐☐-200-☐ | 0~200LPM | 1/2"RC | AL-☐☐-400-☐ | 0~400LPM | 3/4"RC |
| AL-☐☐-100-☐ | 0~100LPM | AL-☐☐-300-☐ | 0~300LPM | AL-☐☐-500-☐ | 0~500LPM |
其他相關資訊
顯示器及LED燈號
| LED | 「TR」ON (In static status) | 「P 1」ON | 「P2」ON |
|---|---|---|---|
| Function | 「PV」 will display the type of Gases (N2 or dA or 02) 「PV」將顯示量測得氣體種類 (N2 or dA or O2) |
「Flow rate meter」 alarm output 「累計流量」警報輸出 |
「Flow rate meter」 alarm output 「瞬間流量」警報輸出時 |
| Display | In alarm status, 「PV」 will interactively display 「N2 or dA or O2」 or 「AL-1」 or 「AL-2」 「瞬間流量」警報輸出時 「PV」會交互顯示「N2 or dA or O2」or「AL-1」or 「AL-2」 |
In 「Flow total meter」,「PV」will interactively display 「Flow rate value」or 「AL-t」 在顯示「累計流量」狀態,「累計流量」警報輸出時 「PV」會交互顯示「累計流量」or「AL-t」 |
In 「Flow rate meter」,「PV」will interactively display「Flow rate value」 or 「AL-1」 or 「AL-2」 在顯示「瞬間流量」狀態,「瞬間流量」警報輸出時 「PV」會交互顯示「瞬間流量」or「AL-1」or「AL-2」 |
※ In static status, LED 「TR」 will ON, then 「PV」 will display the type of Gases (N2 or dA or 02) and 「SV」 will display the rated transmitter range.
在靜止狀態「TR」指示會亮著,「PV」會顯示量測的氣體種類及「SV」會顯示最大的量測範圍值(LPM)。

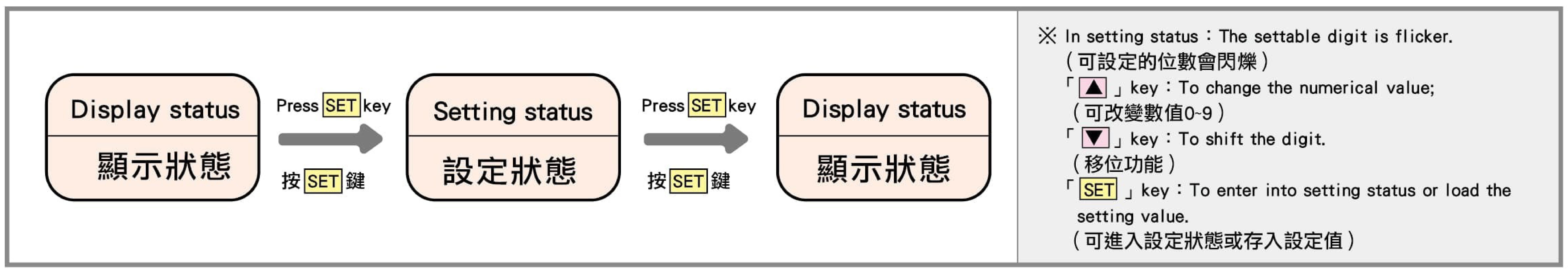

設定方式

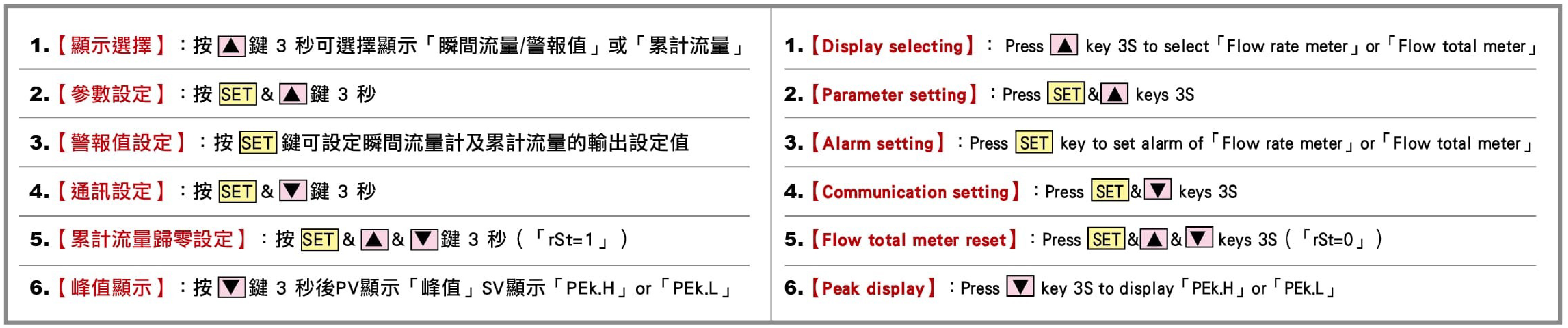

按鍵操作說明

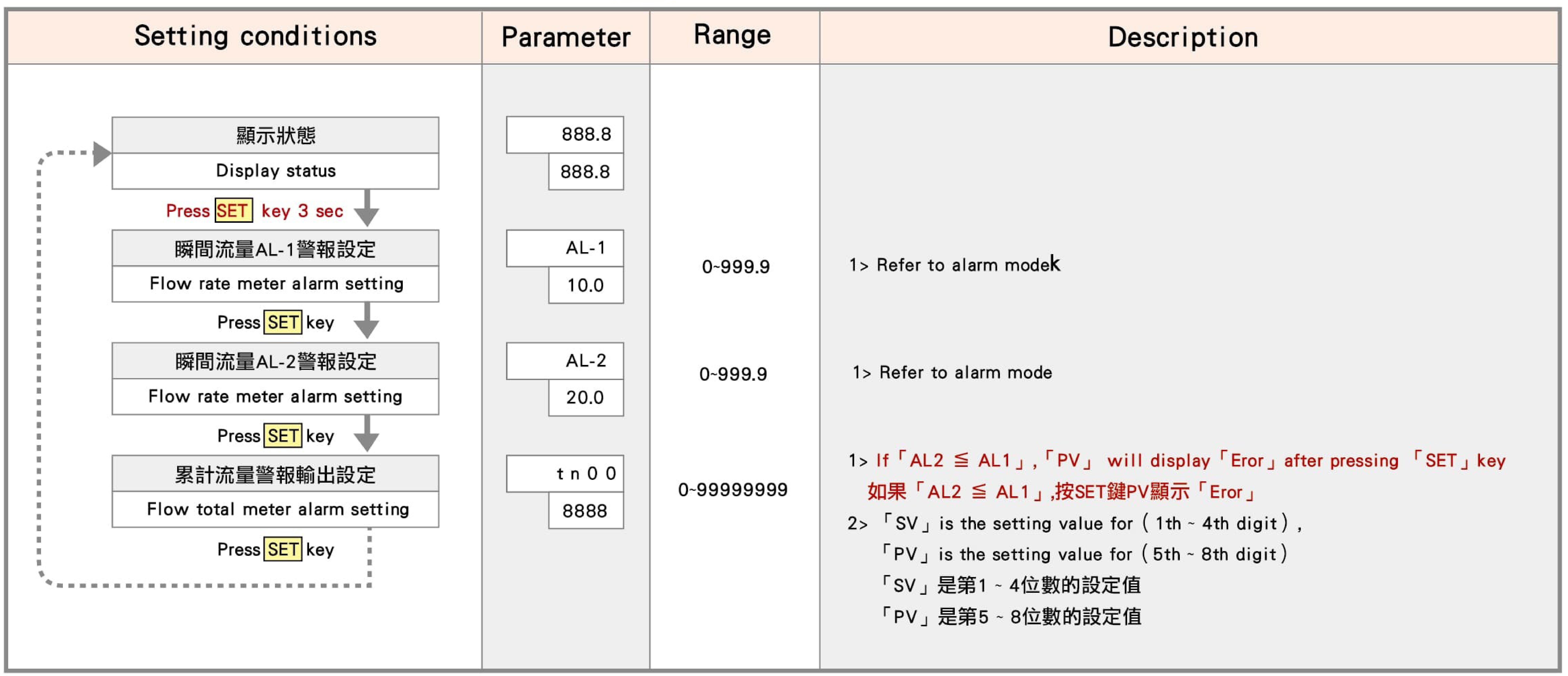

警報值設定【按SET鍵3秒】
參數設定【按SET&▲鍵3秒】

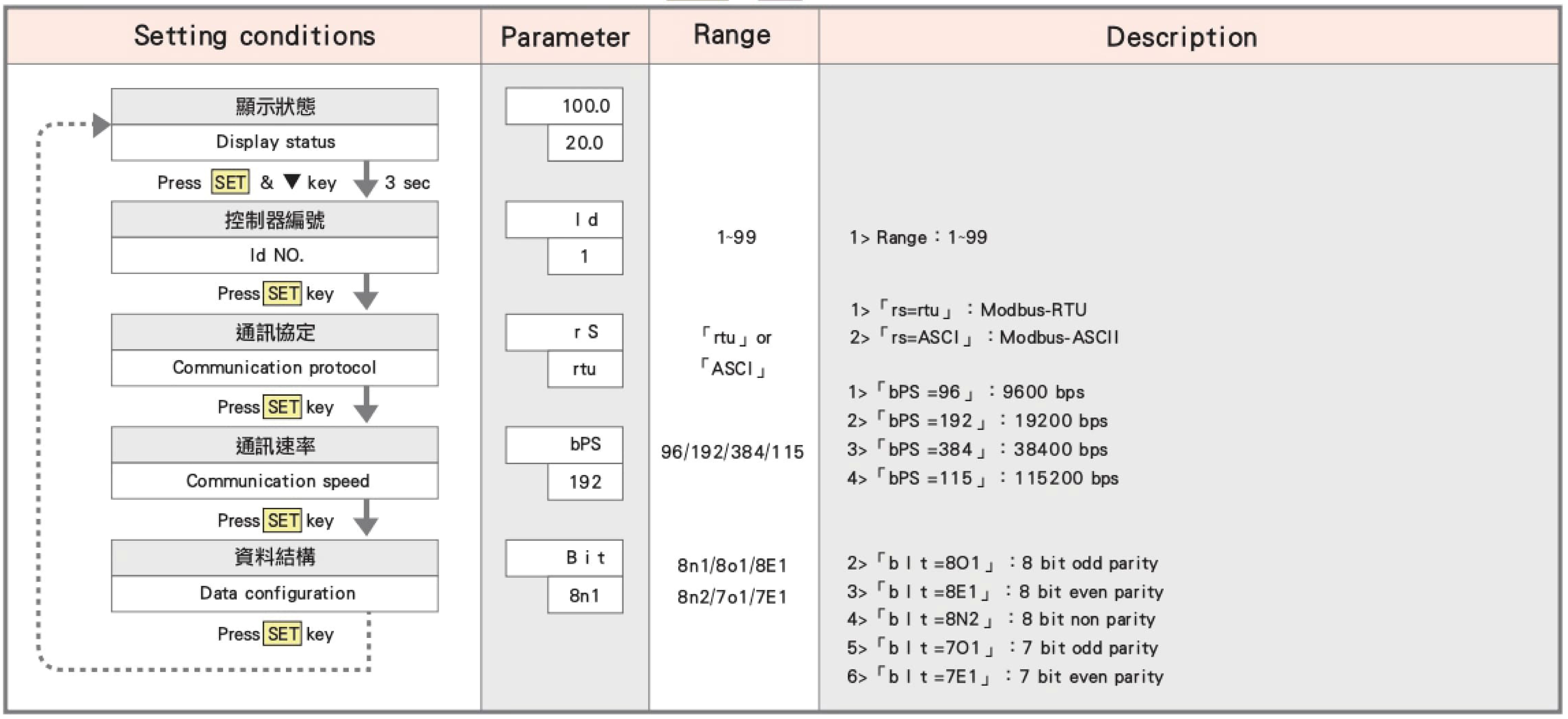

通訊設定【按SET&▼鍵3秒】
參數儲存位址
| Address No. | Description | Read Write |
Decimal point |
Data range |
Address No. | Description | Read Write |
Decimal point |
Data range |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40001 | 00H 00H | Non used | 0~ 999.9 |
40014 | 00H 0DH |
Flow total meter reset |
W | 0 | 0 or 1 | ||
| 40002 | 00H 01H |
Flow rate value | R | 1 | 0~ 999.9 |
40015 | 00H 0EH |
Lck | R/W | 0 | 0~99 |
| 40003 | 00H 02H |
AL-1 | R/W | 1 | 0~ 999.9 |
40016 | 00H 0FH |
6AS | R/W | 0 | 0~2 |
| 40004 | 00H 03H |
AL-2 | R/W | 1 | 0~ 999.9 |
40017 | 00H 10H |
rt | R/W | 0 | 0~99 |
| 40005 | 00H 04H |
HYS | R/W | 1 | 0~ 999.9 |
40018 | 00H 11H |
nod | R/W | 0 | 0~3 |
| 40006 | 00H 05H |
ond | R/W | 1 | 0~ 99.9 |
40019 | 00H 12H |
rSt | R/W | 0 | 0~1 |
| 40007 | 00H 06H |
Flow total value (Low word) |
R* | 0 | 0~ 9999 |
40020 | 00H 13H |
「0」=PEK-H 「1」=PEK-L |
R/W | 0 | 0~1 |
| 40008 | 00H 07H |
Flow total value (High word) |
R* | 0 | 0~ 9999 |
40021 | 00H 14H |
ALt | R/W | 0 | 0~4 |
| 40009 | 00H 08H |
Flow total setting value (Low word) |
R/W* | 0 | 0~ 9999 |
40022 | 00H 15H |
Vr | R/W | 0 | 0~1 |
| 40010 | 00H 09H |
Flow total setting value (High word) |
R/W* | 0 | 0~ 9999 |
40023 | 00H 16H |
Lost | R/W | 0 | -999~ 999 |
| 40011 | 00H 0AH |
Output status | R | 0 | 40024 | 00H 17H |
Host | R/W | 0 | -999~ 999 |
|
| 40012 | 00H 0BH |
Flow rate Peak value |
R | 1 | 0~ 999.9 |
40025 | 00H 18H |
||||
| 40013 | 00H 0CH |
Flow rate Valley value |
R | 1 | 0~ 999.9 |
40026 | 00H 19H |
||||
| Remarks | 1>「00H 09H」 (Output status): 「P1 ON」= 00 00 00 01 「P2 ON」 = 00 00 00 10 「AL-1 ON」= 00 00 01 00「 AL-2 ON」 = 00 00 10 00 2>「00H 0EH」(Gases type selecting): 「N2」=0 「dA」 = 1 「02」 = 2 3> Flow total value 「00H 05H 00H 06H」 & Flow total setting value 「00H 07H 00H 08H」 are double word format, please use 「10H」 to write. 4> Double word format,Flow total value may be read address 「00H 05H」 by two batches. Flow total setting value may be read address 「00H 07H」 by two batches.Flow total setting value may be write address「00H 05H」 by 「10H」. |
||||||||||
安裝注意事項
1> Please clean the pipe line before installing the measuring unit.
安裝流量感測器前請先清潔管線。
2> Please set enough length of straight pipe to avoid the vortex might be existed.
(The minimum straight upstream must be over 10 x DN and downstream must be observed over 5 x DN)
安裝流量感測器時請在流量感測器前後保留適當長度的直管以防止產生窩流。
3> Please select the suitable piping connector as specification.
請依流量感測器管牙規格選用適當的接管配件。
4> Please install the measuring unit according the direction of arrow indicated on the body of the measuring unit.
請依流量感測器標示方向安裝。
5> Please offer correct operating power supply: 100mA/ 24VDC ±10%
請提供正確的工作電源100mA / 24VDC ±10%。
6> Please warm up the measuring unit at least 3 minutes to get the Accuracy less than 「±2.0% of F.S. @ 25°C」.
本流量感測器須熱機3分鐘以上顯示及傳送值誤差值才會小於「±2.0% of F.S. @ 25°C」。
