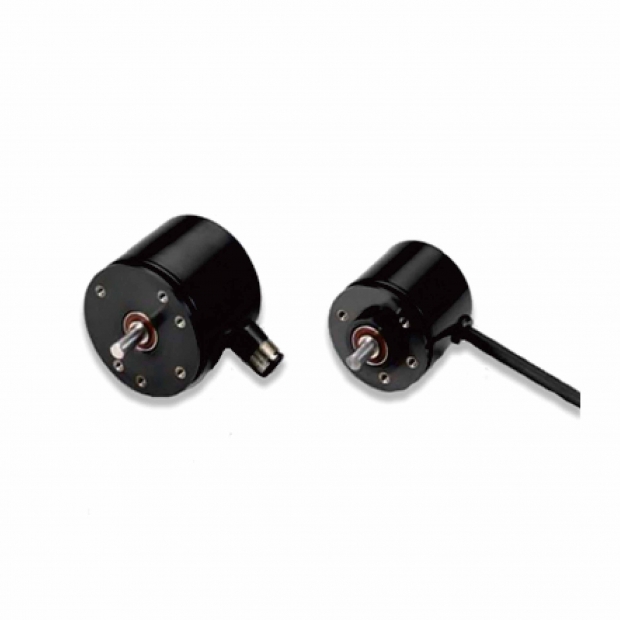

FFUBA - 電磁式絕對值編碼器 - 力通

FFUBA 電磁式絕對值編碼器由力通打造，具備高抗干擾力與零點可設定等先進功能，有效提升測量準確性與系統整合彈性。其廣泛的工作電壓支援與多種輸出碼選項，能靈活應對多樣應用需求。強固設計亦適用於粉塵與干擾嚴重的工業環境，確保長期穩定運行並降低維護成本。

產品特點

電磁式絕對值
目錄下載(繁體) 電磁式絕對值
目錄下載(簡體)

電磁式絕對值編碼器

高可靠度：確保穩定可靠的運行，降低故障率。
高抗干擾力：有效抵抗外部干擾，保證精確度和穩定性。
廣泛工作電壓範圍：適用於多種工作電壓，提供靈活選擇，適合不同應用場景。

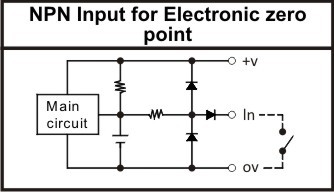

電氣零點可設定：方便根據實際需求進行零點校正，提高測量準確性。
適用於惡劣環境：不怕粉塵，適合在惡劣環境中使用，確保在各種條件下穩定運行。
多種輸出碼可選擇：提供多種輸出碼選擇，滿足不同系統的需求。

產品規格

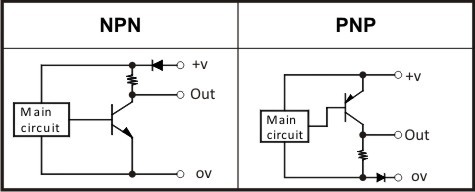

輸出方式	NPN	PNP
工作電壓	5~30VDC
輸出碼	Gray code, Binary code or BCD code
響應頻率	20K Hz min..
耗電流	60 mA max.
電源漣波	10% peak to peak
輸出電流	100mA max.
保護回路	Short circuit & polarity reversed
輸出壓降	0.6V max.
殘餘電壓	0.1V max.
洩漏電流	0.1mA max.
抗干擾	2kv / 1μs
電介強度	2.5kv / 1 minute min.
絕緣強度	100 MΩ / 500vdc
安規	CE / RoHS

機械規格		環境規格
規格	Data	規格	Data
起動力矩	0.098 kg-m	工作環境	-25℃~ +70℃ ; 85% RH max.
慣性力矩	1 x 10-6 kg -m2	抗振動	10~55 Hz / 1.5mm ;
慣性力矩	1 x 10-6 kg -m2	抗振動	2Hr/ X.Y.Z direction each
轉軸負載	Radial < 300kg , Axial < 200kg	抗沖擊	490m/s2 with 11ms in X.Y.Z
轉軸負載	Radial < 300kg , Axial < 200kg	抗沖擊	direction 3times each
最大轉速	6000 RPM	保護等級	IP - 64
外殼材質	Intensive PPS	–	–
轉軸材質	SUS-316	–	–

其他相關資料

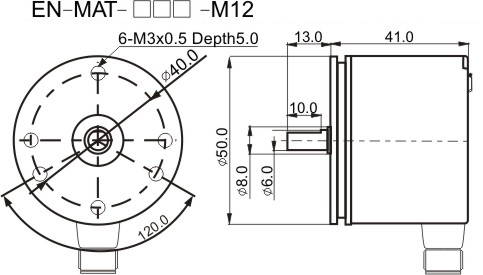

產品型號：EN - MAT -1024 P - BCD - 8Φ - M12 - IP

＊ EN=譯碼器

1. Product(產品代號)：
「MAT」=50ø Magnetic Absolute Encoder

2. Resolution(解析度)：4PPR~1024PPR
(1) Pulse per Revolution(PPR): 4 / 6 / 8 / 12 / 16 / 24 / 32 / 64 / 128 / 256 / 360 / 512 / 720 / 1024
(2) It is accepted to manufacture for special resolution.可接受訂製非規格的解析度

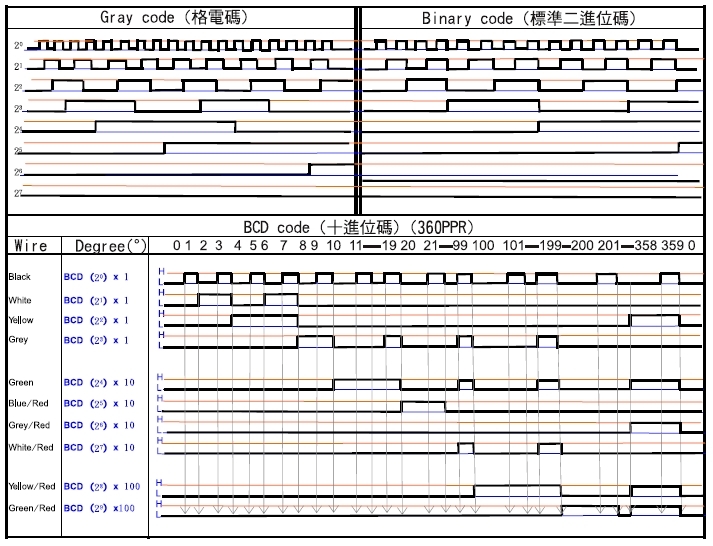

3. Output code(輸出碼)
「GC」=Gray code
「Non」=Binary code
「BCD」=BCD code

4. Shaft diameter(轉軸外徑)：
「Non」=6.0mm ; 「8ø」=8.0mm

5. Connection method(出線方式)：
「Non」=Lead wire
「PG」=M12 lead wire
「M12」=M12 connection

6.「IP」=耐油汙
*未填寫IP，即表示無此項功能
