FFUBA - 電磁式增量型編碼器 - 力通

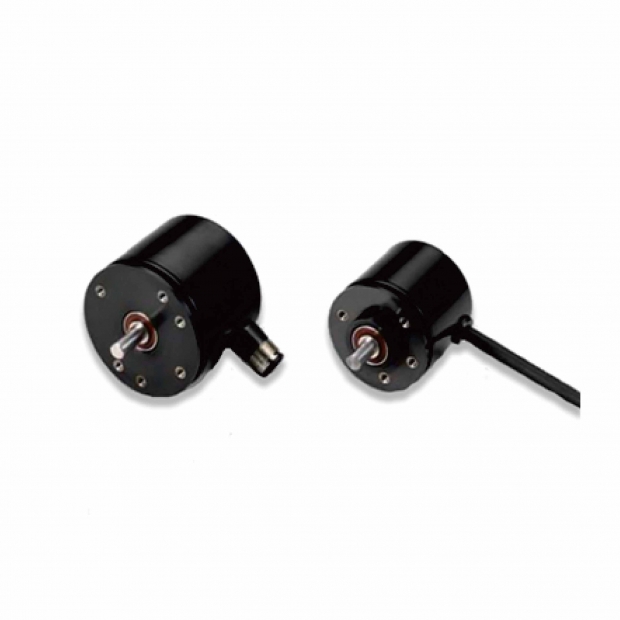

FFUBA 電磁式增量型編碼器由力通推出，專為高可靠度與環境耐受性設計。其優異的抗干擾能力與廣泛電壓相容性，使其能穩定運行於多元工業應用中。搭配低耗電設計，不僅提升效能，更降低長期運行成本，適合在粉塵、多干擾等嚴苛條件下維持精確表現。

數量 :

－＋

加入詢價車

詳細介紹

產品特點

電磁式增量型
目錄下載(繁體) 電磁式增量型
目錄下載(簡體)

電磁式增量型編碼器

高可靠度：確保穩定可靠的運行。
高抗干擾力：有效抵抗外部干擾，保證精確度。
廣泛工作電壓範圍：適用於多種工作電壓，提供靈活選擇。
低耗電高效能：節能高效，降低運行成本。
適用於惡劣環境：不怕粉塵，適合在惡劣環境中使用。

產品規格

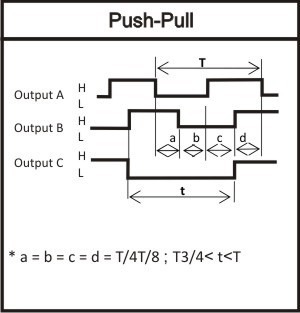

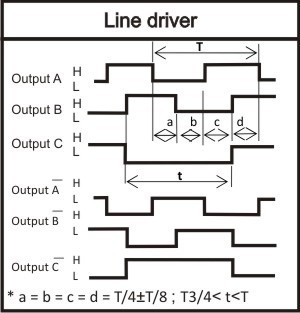

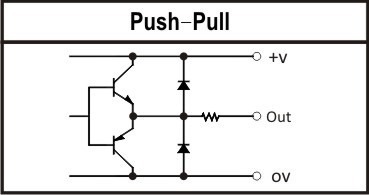

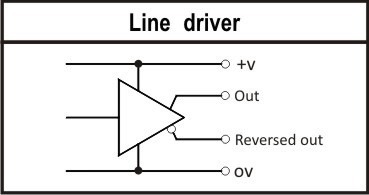

輸出方式	Push-Pull	Line Driver
工作電壓	5~30VDC	5VDC±10%
輸出方式	NPN + PNP	Line driver IC
響應頻率	30K Hz min..
耗電流	40 mA max.
電源漣波	10% peak to peak
輸出電流	100mA max.	20mA max.
保護回路	Short circuit & polarity reversed	Polarity reversed
輸出壓降	0.6V max.
殘餘電壓	0.1V max.
洩漏電流	0.1mA max.
抗干擾	2kv / 1μs
電介強度	2.5kv / 1 minute min.
絕緣強度	100 MΩ / 500vdc
安規	CE / RoHS

機械規格		環境規格
規格	Data	規格	Data
起動力矩	0.098 kg-m	工作環境	-25℃~ +70℃ ; 85% RH max.
慣性力矩	1 x 10-6 kg -m2	抗振動	10~55 Hz / 1.5mm ;
慣性力矩	1 x 10-6 kg -m2	抗振動	2Hr/ X.Y.Z direction each
轉軸負載	Radial < 300kg , Axial < 200kg	抗沖擊	490m/s2 with 11ms in X.Y.Z
轉軸負載	Radial < 300kg , Axial < 200kg	抗沖擊	direction 3times each
最大轉速	6000 RPM	保護等級	IP - 64
外殼材質	Intensive PPS	–	–
轉軸材質	SUS-316	–	–

其他相關資料

產品型號：EN - MES -2500 D - 8Φ - M12

＊ EN=譯碼器

1. Product(產品代號)：
「MEN」=30ø Magnetic Absolute Encoder
「MES」=40ø Magnetic Absolute Encoder
「MET」=50ø Magnetic Absolute Encoder
「MHS」=中空型

2. Resolution(解析度)：5PPR~2500PPR
(1) Pulse per Revolution(PPR):5/10/20/30/40/50/60/100/120/150/180/200/250/300/360/400/
500/512/600/720/800/1000/1024/1200/1500/1800/2000/2048/2500
(2) It is accepted to manufacture for special resolution.可接受訂製非規格的解析度

3. Output code(輸出碼)
「Non」= NPN + PNP (Push-Pull)
「D」= Line driver

4. Shaft diameter(轉軸外徑)：
「Non」=6.0mm ; 「8ø」=8.0mm

5. 空白：直接出線
「T」=「Phase T」output appended
「PG」=M12 lead wire
「M12」=M12 connection (MET only)

產品尺寸

產品尺寸(EN-MEN-☐☐☐)

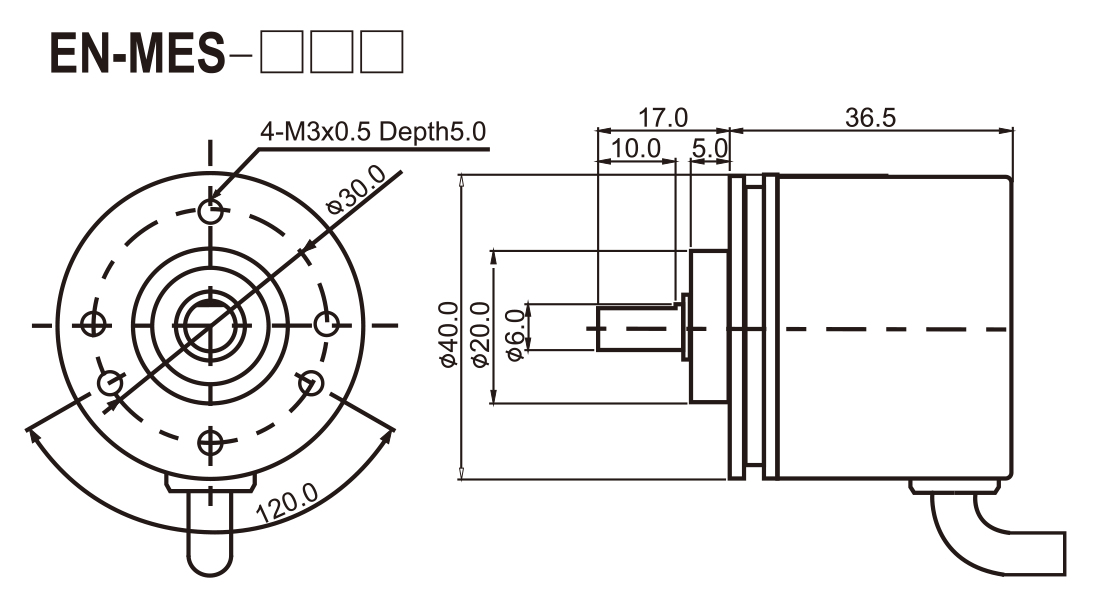

產品尺寸(EN-MES-☐☐☐)

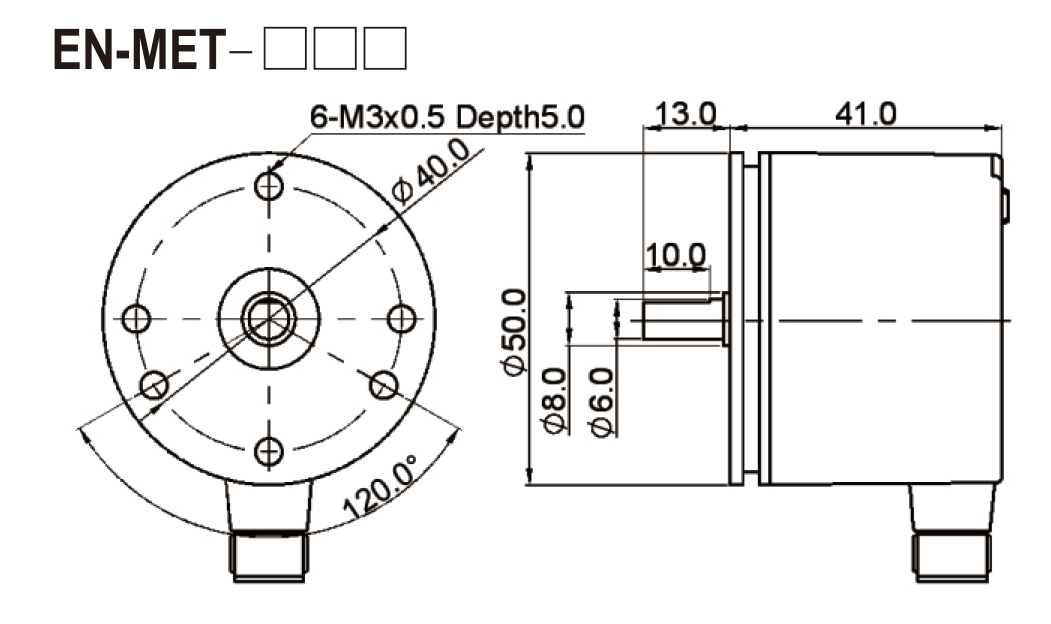

產品尺寸(EN-MET-☐☐☐)

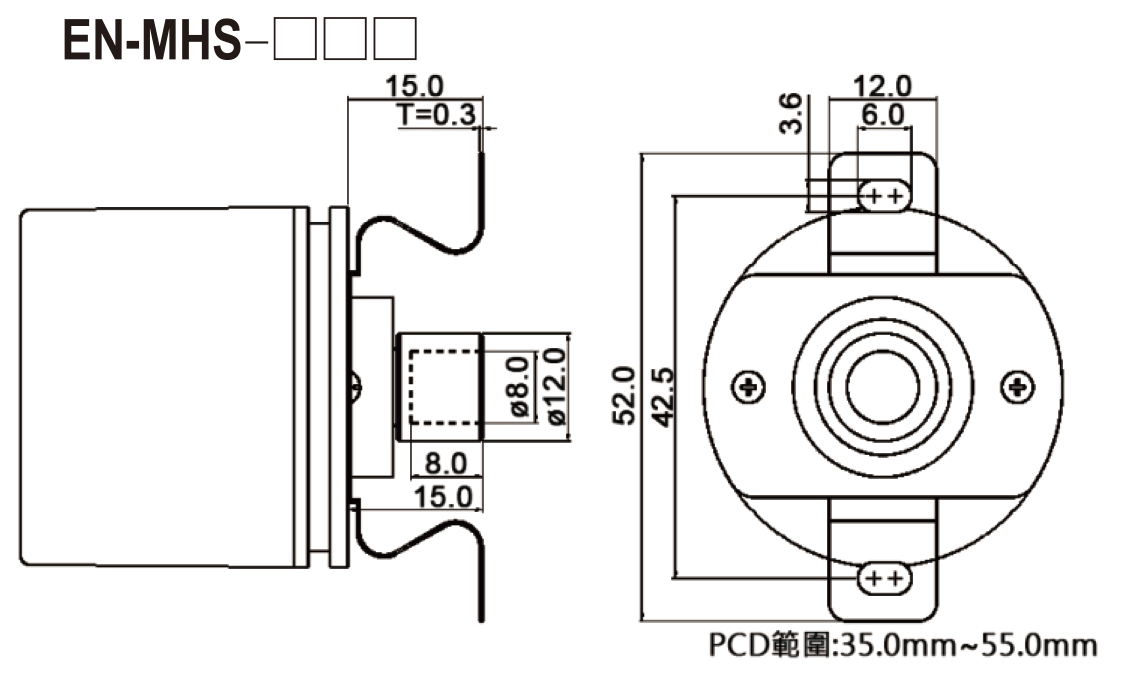

產品尺寸(EN-MHS-☐☐☐)
