FFUBA - EL-A系列安全門專用光幕專為電梯應用環境而設計，具備僅10mm厚度的超薄機身，適用於狹窄空間安裝。具彈性固定孔、診斷狀態顯示與雙輸出功能，支援迅速反應及抗外部干擾能力。結構堅固耐用，符合EN81-70國際安全標準，並具備IP65防護等級，能於各種環境中穩定運行，為電梯安全提供高效且可靠的防護。

產品特點

EL-A專用光幕
目錄下載(繁體)

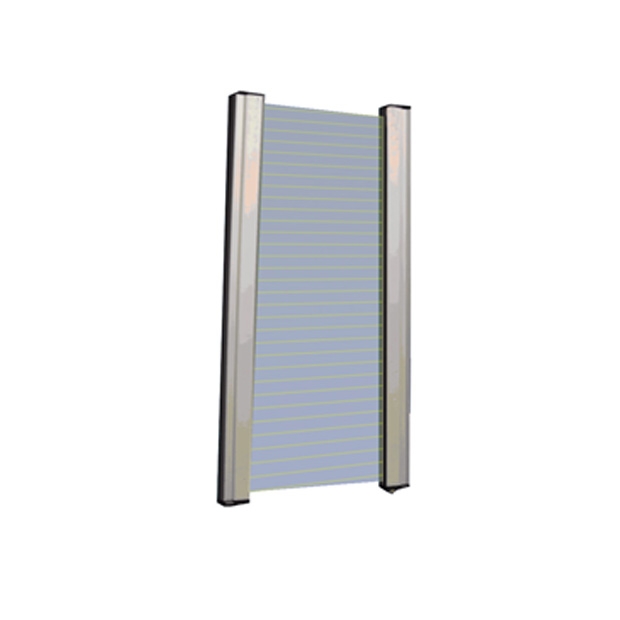

EL-A系列安全門電梯專用光幕

超薄厚度：厚度僅約10mm，非常適合狹窄空間安裝。
專業設計：專為電梯安全防護設計，確保乘客安全。

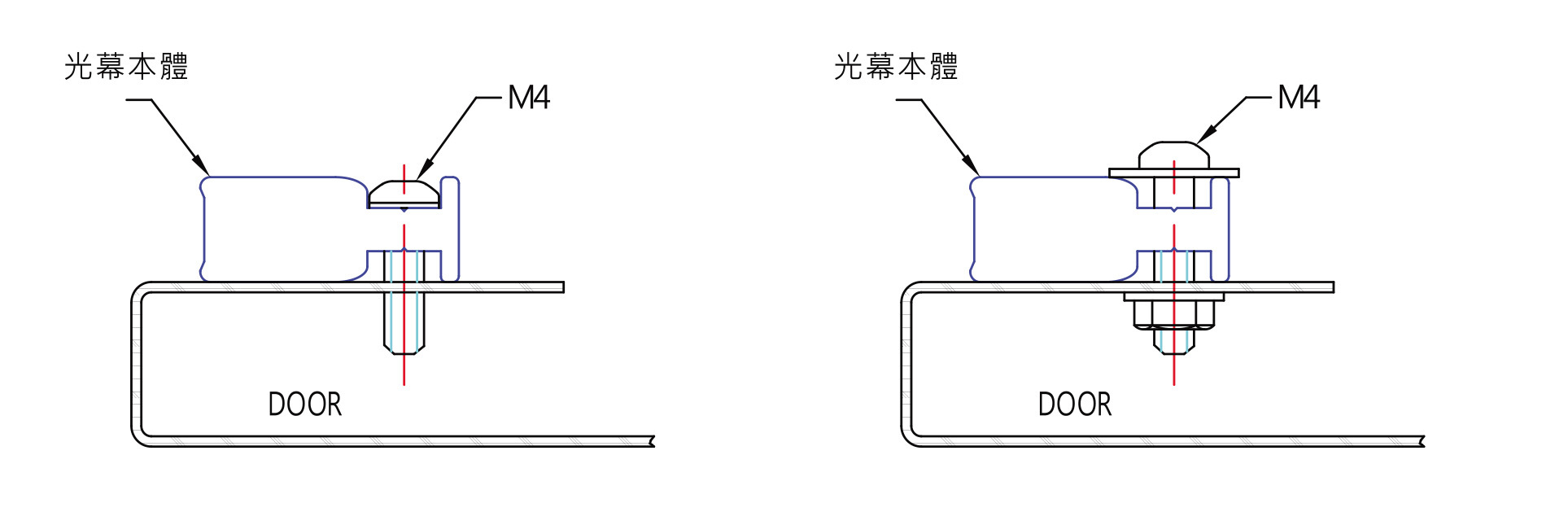

便捷安裝：彈性固定孔設計，便於現場施工和更換。
診斷顯示：提供清晰的診斷與狀態顯示，便於監控系統狀態。
抗干擾能力：優異的外亂光抵抗能力，確保穩定運行。
堅固結構：結構堅固耐用，提供持久保護。
國際標準：符合EN81-70標準，保證產品質量和安全性。
迅速反應：反應速度快於同類產品，提高防護效率。
高防護等級：達到IP65防塵防水等級，適應多種環境。

產品規格

模型編號	EL-A6-600	EL-A12-1300	EL-A18-2000
光軸數	6	12	18
光軸間距	107mm	107mm	107mm
保護高度	570mm	1212mm	1854mm
光幕總長度	723mm	1365mm	2007mm
最大物體偵測解析能力	112mm	112mm	112mm
偵測區間範圍	0.2
最大偵測反應時間	30msec
操作溫度	-20°C to +85°C
環境保護度	IP 65尺寸
狀態指示燈號	TX-黃色LED，電源指示燈表[POWER ON]；第二黃色LED，表光軸工作指示 RX-第一綠色LED表光幕無遮蔽且輸出訊號動作正常選配：RX遮斷時高頻蜂鳴提示 RX-第一紅色LED，光幕遮蔽，RX-紅色LED表遮蔽之光軸位置
動力需求	10~30VDC

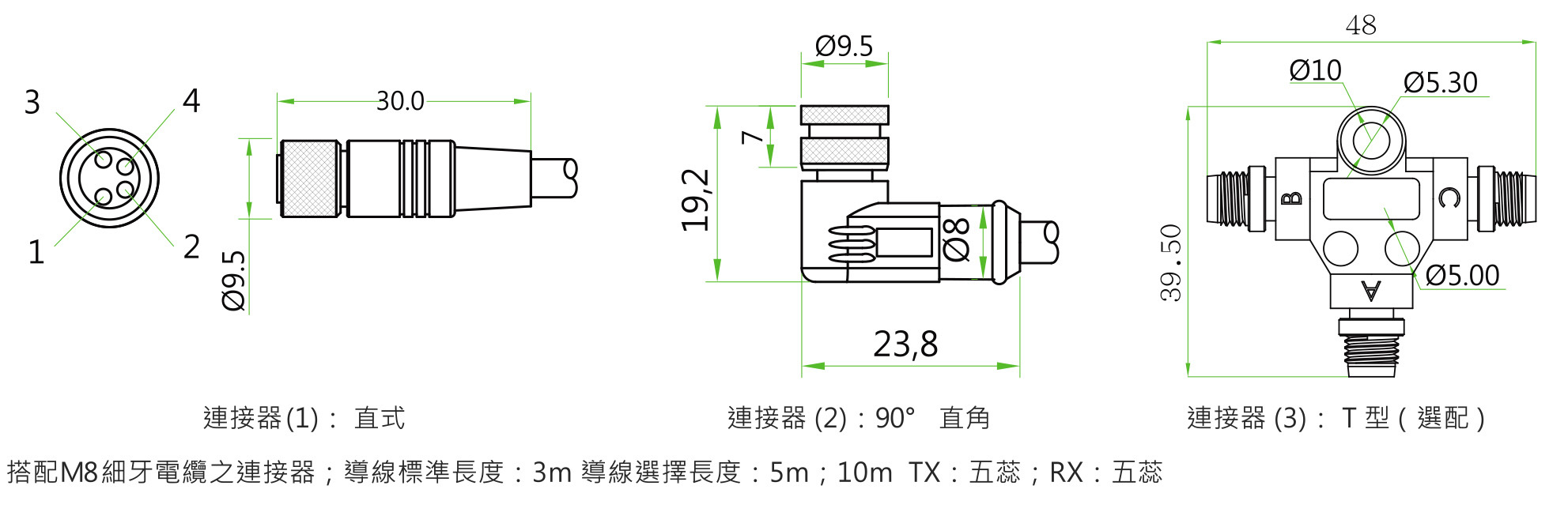

出線方式	M8接頭，帶3M線外披材PVC：TX側，灰色線，5芯(包含-地線) RX側，黑色線，5芯(包含-地線)
外觀	鋁擠型銀色陽極處理
符合之國際標準	EN81-1；EN81-2；EN81-70；EN12015；EN12016，95/16/EC；IEC60204-1
抗外亂光能力	≧100,000 lux
輸出	訂購時可選擇NPN或PNP輸出方式，選擇PNP輸出者在型號後加註P字母；依輸入電壓等級(10~30 VDC)；最大輸出電流@24VDC；PNP型額定輸出20mA，NPN型額定輸出40mA
配件隨貨附贈	標準線長3M

產品尺寸

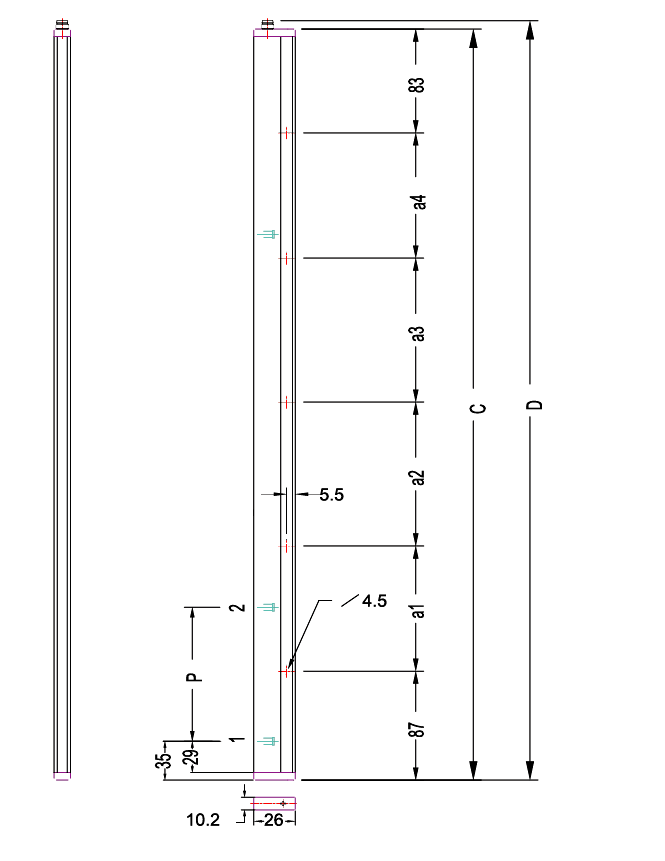

機械結構

型號	P(mm)	C(mm)	D(mm)
EL-A6-600	107	570	723
EL-A12-1300	107	1212	1365
EL-A18-2000	107	1854	2007

指示燈號

投光側上方有兩個LED工作指示燈；受光側除上端有兩個工作指示燈，每個光軸位置各有一紅色指示燈。

系統狀態顯示
指示燈位置與顏色		狀態	意義
投光器TX	黃色LED	■ON	投光系統電源投入-系統工作正常；□OFF表電源未接通
投光器TX	黃色LED	■ON	投光受光器通訊正常；□OFF表TX/RX通訊異常
受光器RX	上端綠色LED	■ON	光幕整體無遮蔽且處於正常工作狀態，系統正常輸出
受光器RX	上端紅色LED	■ON	光幕整體無遮蔽或系統異常，系統停止輸出或斷離訊號狀態
受光器RX	各光軸紅色LED	■ON	該光軸遮蔽處；□OFF表該光軸正常

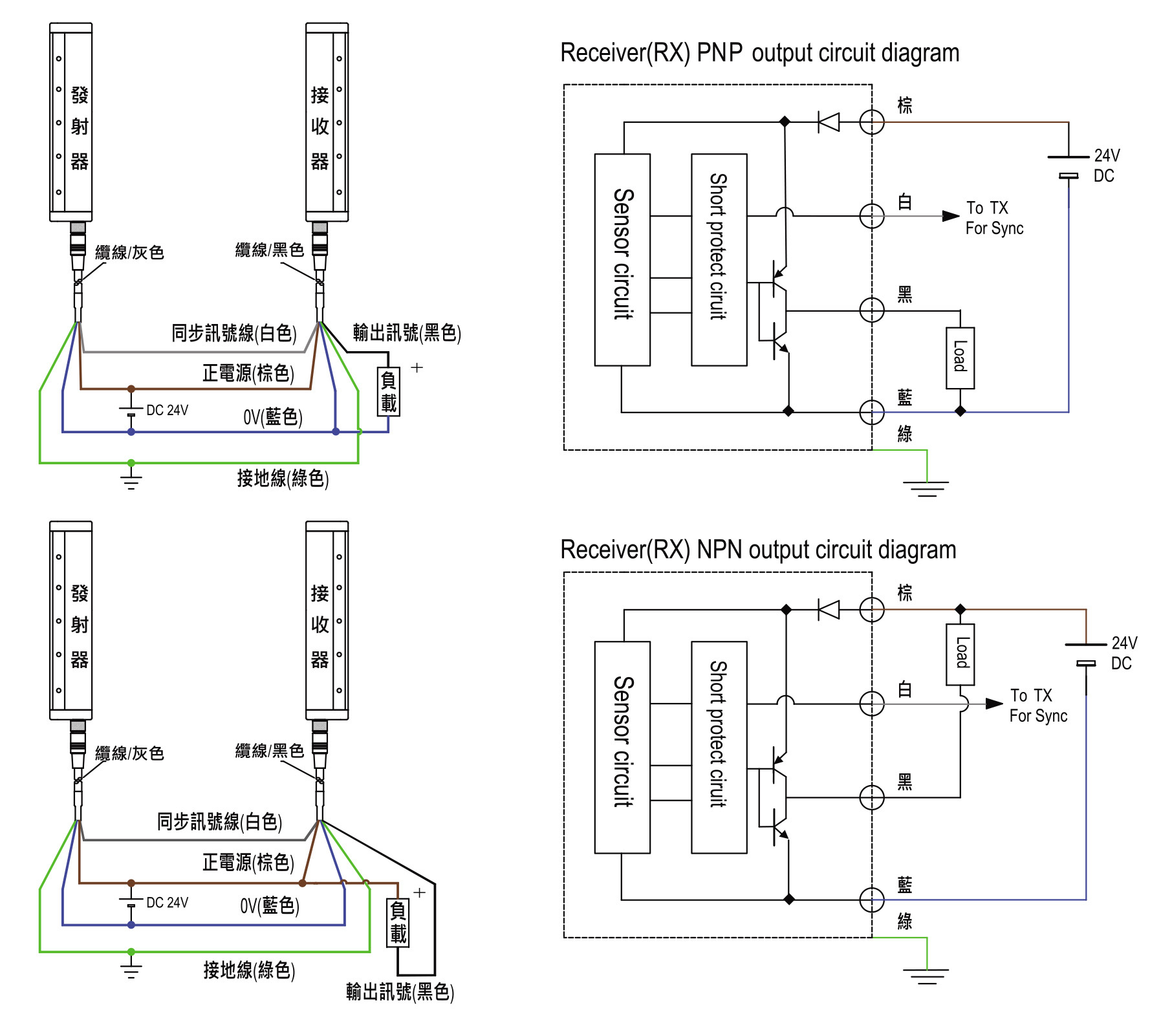

輸出/入與接線方式

(1)投入電源：本系統使用DC直流電為工作電源，工作電壓可於Vdc 10~30 V之間，然而電源系統的漣波值不宜太大，建議約在該使用額定電壓之 ±20%範圍內。

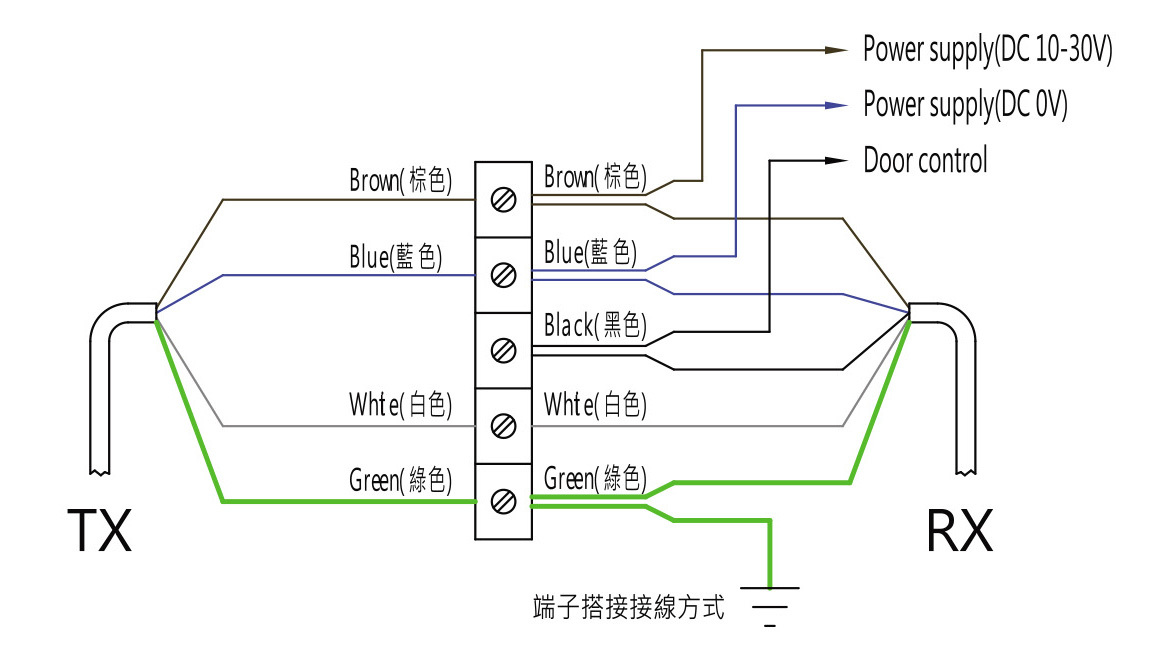

(2)輸出入接線方式：
(A)標準型輸出方式為NPN晶體輸出型式，依輸入電壓等級(10~30 Vdc)，最大輸出電流@24Vdc最大額定輸出電流20mA為-40mA
(B)訂購時也可選擇PNP輸出方式，選擇PNP輸出者在型號後面加註P字母；依輸入電壓等級(10~30 Vdc)；PNP型@24Vdc最大額定輸出電流 20mA。
