產品特點

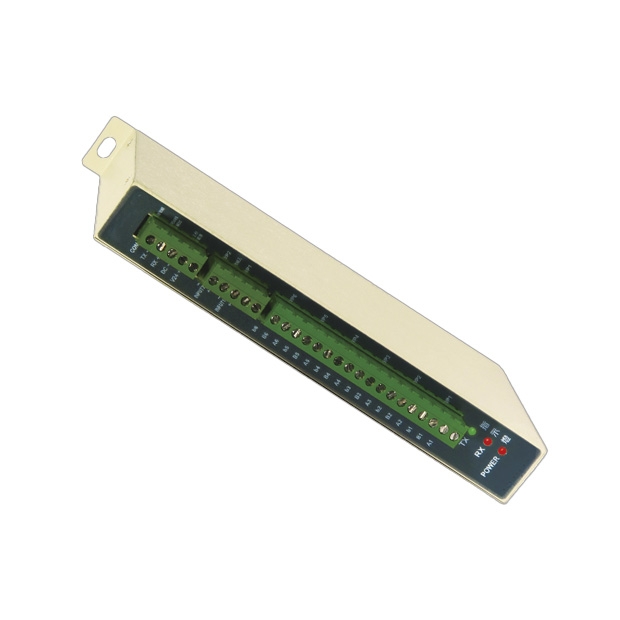

FD300多功能8迴路RTD、4~20mA信號隔離傳送器
-
多功能輸入與信號轉換：
- 支援 6 組 PT100Ω 信號輸入模組。
- 提供 2 組 4~20mA 輸入信號，並可根據需求規劃 0~10V、4~20mA、0~60mV 等多種信號隔離轉換。 -
多迴路與 RS485 數位通信：
- 多迴路設計內含多組轉換器，具備多樣化輸入及 RS485 通訊功能 (MODBUS RTU 格式)。
- 可搭配 PLC 系統進行遠端即時監控。 -
完全隔離設計：
- 採用變壓器輸入方式，實現隔離輸入、隔離輸出與電源間完全隔離，有效避免信號干擾。 -
高性能與多用途：
- 具有高精確度、高穩定性與快速反應特性。
- 適用於 HAVC 冷凍空調、各品牌 PLC 系統、盤內或壁面安裝等多種場景。 -
便利且實用：
- 配有 LED 工作電源指示燈與 RS485 通訊指示燈。
- 設備精巧省電，經濟實用，工作電源為 DC 24V ±20%。
產品規格
| 型 號 | FD300 多功能8迴路RTD、4~20mA信號隔離傳送器 |
| 輸 出 | RS-485 |
| 輸入訊號1 | Pt100Ω 6組 |
| 輸入訊號2 | DC4-20mA 2組 |
| 隔離方式 | 輸入、輸出、與工作電源、三者之間、達到完全隔離避免干擾 |
| 取樣時間 | 1/sec |
| 環境溫度 | 0~60℃ / Beolow 80% R.H. |
| 存放溫度 | -10~70℃ / Beolow 70% R.H. |
| 接受端子 | 可拔插接線綠色端子 |
| 絕緣耐壓能力 | AC 1500V/ 1min(Input/Power) |
| 絕緣阻抗 | More than 100M |
| 接線指示 | RS-485通訊及工作電源具有高亮度LED狀態指示功能 |
| 外型尺寸 | 203mm(W) X 81(H)mm |
| 通訊格式 | MODBUS RTU MODE |
| 通訊傳輸效率 | 9600 or 19200 |
| 消耗電力 | 5VA |
| 工作電源 | DC24±20% |

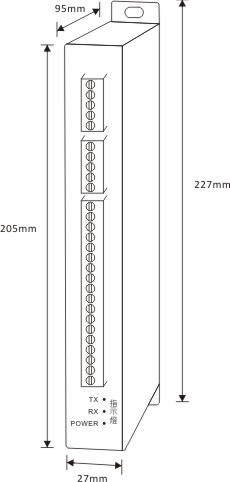

產品尺寸

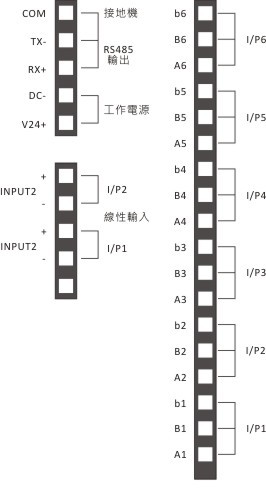

產品接線圖
