產品特點

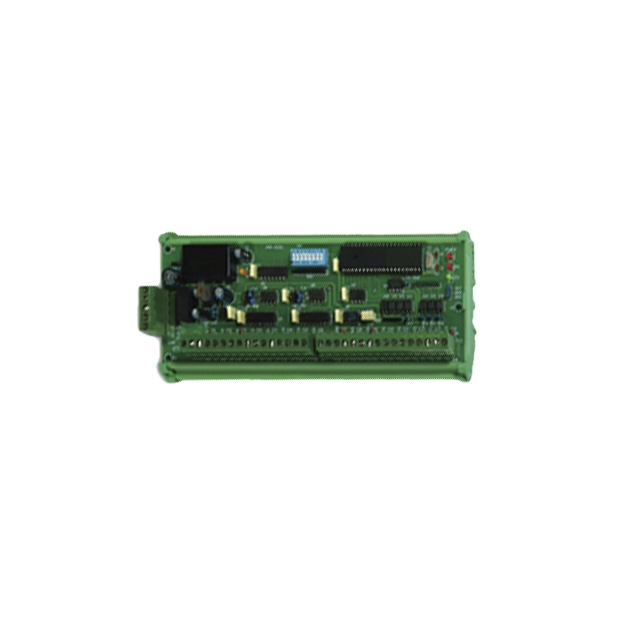

FD400 多功能16迴路直流電壓/電流信號隔離傳送器
-
多組信號輸入與靈活轉換：
- 配備 16 組 4~20mA 輸入信號。
- AI模組可依需求自由規劃多種信號隔離轉換器（如 0~10V、4~20mA、0~60mV 等），提供多樣化輸入選擇。 -
多迴路設計與通信功能：
- 多迴路設計整合多組轉換器，內建 RS485 通訊功能（採用 MODBUS RTU 格式），支援與 PLC 系統搭配進行遠端即時監控。 -
隔離設計保證安全：
- 採用變壓器隔離方式，實現輸入、輸出及工作電源之間完全隔離，有效避免干擾。 -
安裝與性能：
- 支援 DIN 滑軌安裝，設計精巧省電。
- 提供高精確度、高穩定性及快速反應。 -
適用場景廣泛：
- 適用於 HVAC 冷凍空調系統及各品牌 PLC，能滿足多場景監控需求。 -
便利性與經濟性：
- 配有 LED 工作電源指示燈與 RS485 通訊指示燈，提供即時工作狀態。
- 性能穩定且經濟實用，工作電源為 DC 24V ±20%。
產品規格
| 型 號 | FD400 多功能16迴路直流電壓/電流信號隔離傳送器 |
| 輸 出 | RS-485 |
| 輸入訊號1 | DC4-20mA or DC0~10V 16組 |
| 隔離方式 | 輸入、輸出、與工作電源、三者之間、達到完全隔離避免干擾 |
| 取樣時間 | 1/sec |
| 環境溫度 | 0~60℃ |
| 存放溫度 | -10~70℃ |
| 接受端子 | 可拔插接線綠色端子 |
| 安裝方式 | DIN滑軌安裝 |
| 絕緣耐壓能力 | AC 1500V/ 1min(Input/Power) |
| 絕緣阻抗 | More than 100MΩ at 500vdc |
| 接線指示 | RS-485通訊及工作電源具有高亮度LED狀態指示功能 |
| 外型尺寸 | (寬) 220mm X (高) 90mm |
| 通訊格式 | MODBUS RTU MODE |
| 通訊傳輸效率 | 9600 or 19200 |
| 消耗電力 | 5VA |
| 工作電源 | DC24±20% |

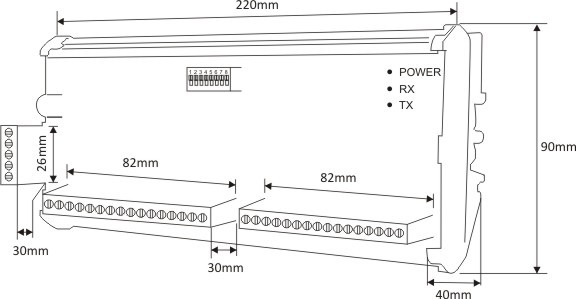

產品尺寸

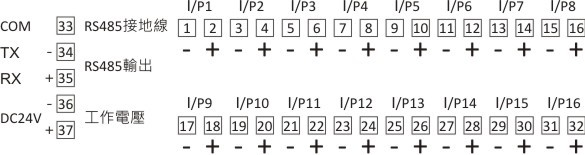

產品線路圖
