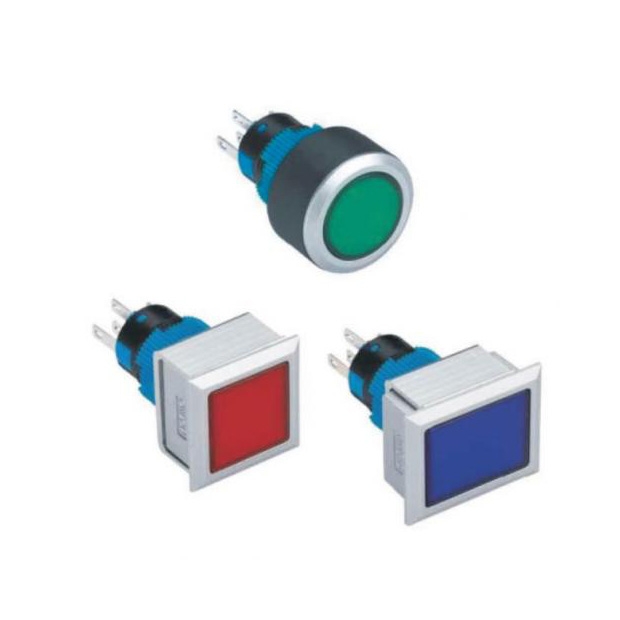

FFUBA - G2平面式按鈕開關採超薄前框設計，前框僅突起2mm，整體外觀簡潔大方，安裝後與面板幾乎齊平。提供圓形、方形與長方形等多種外框尺寸，並可選配指示燈、標準按鈕、帶燈按鈕、選擇鈕、鑰匙鈕與急停按鈕等多功能配置。內部採用1C接點設計，單一開關最多支援2個2C接點擴充，操作彈性高。性能方面具低接觸電阻、高絕緣性，耐震動、耐衝擊表現佳，符合IEC60974-5-1與GB14048.5標準，確保可靠性與安全性。外框與按鈕面可依需求客製圖案（須達最低訂購量），防護等級IP40，適用於各式人機介面與控制面板的美觀整合解決方案。

產品特點

G2平面按鈕
目錄下載(繁體) G2平面按鈕
目錄下載(簡體)

G2平面式按鈕開關(規格)

規格：
- 多樣化選擇，包括指示燈、按鈕、帶燈按鈕、選擇鈕、鑰匙鈕、急停按鈕。
- 外框形狀有圓形、方形、長方形三種規格。
性能：
- 性能穩定。
- 接觸電阻小。
- 絕緣性強。
- 耐震動、耐衝擊。
- 符合IEC60974-5-1和GB14048.5標準。
結構：
- 每個開關包含1C接點，每個按鈕最多可配置2個2C接點。
特點：
- 平面安裝方式，前框僅高出面板2mm。
- 按鈕面可訂製各種圖案（需有最低訂購量）。
防護等級：IP40。

產品規格

型號品名	接點	燈泡電壓	顏色
G2.P1CI ⏹︎ ▲ 指示燈	無	⏹︎0:不帶燈 ⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
G2.PPCM1C ⏹︎ ▲ 電源平頭按鈕復歸型 G2.PPCＡ1C ⏹︎ ▲ 電源平頭按鈕維持型	●1C:1C
G2.P1CM1C ⏹︎ ▲ 圓形平頭按鈕復歸型 G2.P1CA1C ⏹︎ ▲ 圓形平頭按鈕維持型
G2.P1SM1C ⏹︎ ▲ 方形平頭按鈕復歸型 G2.P1SA1C ⏹︎ ▲ 方形平頭按鈕維持型
G2.P1RM1C ⏹︎ ▲ 長方形平頭按鈕復歸型 G2.P1RA1C ⏹︎ ▲ 長方形平頭按鈕維持型
G2.S2CA1CXK 圓形2段選擇開關維持型 V型	●1C:1C	不帶燈開關無電壓選項	▲K:黑●
G2.S3CA2CXK 圓形3段選擇開關維持型 (接點只有2C)	●2C:2C	不帶燈開關無電壓選項	▲K:黑●
G2.S2CA1C⏹︎ ▲ 圓形2段帶燈選擇開關維持型 V型	●1C:1C	⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
G2.S3CA2C⏹︎ ▲ 圓形3段帶燈選擇開關維持型 (接點只有2C)	●2C:2C		▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○

型號品名	接點	燈泡電壓	顏色
G2.S2SA1CXK 方形2段選擇開關維持型 V型	●1C:1C	不帶燈開關無電壓選項	▲K:黑●
G2.S3SA2CXK 方形3段選擇開關維持型 (接點只有2C)	●2C:2C	不帶燈開關無電壓選項	▲K:黑●
G2.S2SA1C ⏹︎▲ 方形2段帶燈選擇開關維持型 V型	●1C:1C	⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
G2.S3SA2C ⏹︎▲ 方形3段帶燈選擇開關維持型 (接點只有2C)	●2C:2C		▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
G2.S2RA1CXK 長方形2段選擇開關維持型 V型	●1C:1C	不帶燈開關無電壓選項	▲K:黑●
G2.S3RA2CXK 長方形3段選擇開關維持型 (接點只有2C)	●2C:2C	不帶燈開關無電壓選項	▲K:黑●
G2.S2RA1C ⏹︎▲ 長方形2段帶燈選擇開關維持型 V型	●1C:1C	⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
G2.S3RA2C⏹︎▲ 長方形3段帶燈選擇開關維持型 (接點只有2C)	●2C:2C		▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
G2.K2CA1CXK 圓形2段鑰匙開關維持型 V型	●1C:1C	不帶燈開關無電壓選項	▲K:黑●
G2.K3CA2CXK 圓形3段鑰匙開關維持型 (接點只有2C)	●2C:2C	不帶燈開關無電壓選項	▲K:黑●
G2.K2CA1C⏹︎▲ 圓形2段帶燈鑰匙開關維持型 V型	●1C:1C	⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
G2.K3CA2C⏹︎▲ 圓形3段帶燈鑰匙開關維持型 (接點只有2C)	●2C:2C		▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○

型號品名	接點	燈泡電壓	顏色
G2.S2SA1CXK 方形2段鑰匙開關維持型 V型	●1C:1C	不帶燈開關無電壓選項	▲K:黑●
G2.S3SA2CXK 方形3段鑰匙開關維持型 (接點只有2C)	●2C:2C	不帶燈開關無電壓選項	▲K:黑●
G2.S2SA1C ⏹︎▲ 方形2段帶燈鑰匙開關維持型 V型	●1C:1C	⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
G2.S3SA2C ⏹︎▲ 方形3段帶燈鑰匙開關維持型 (接點只有2C)	●2C:2C		▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
G2.S2RA1CXK 長方形2段鑰匙開關維持型 V型	●1C:1C	不帶燈開關無電壓選項	▲K:黑●
G2.S3RA2CXK 長方形3段鑰匙開關維持型 (接點只有2C)	●2C:2C	不帶燈開關無電壓選項	▲K:黑●
G2.S2RA1C ⏹︎▲ 長方形2段帶燈鑰匙開關維持型 V型	●1C:1C	⏹︎1:AC.DC6V ⏹︎2:AC.DC12V ⏹︎3:AC.DC24V ⏹︎4:AC.DC110V ⏹︎5:AC.DC220V	▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
G2.S3RA2C⏹︎▲ 長方形3段帶燈鑰匙開關維持型 (接點只有2C)	●2C:2C		▲R:紅● ▲Y:黃● ▲G:綠● ▲B:藍● ▲W:白○
G2.P4ER1CCXR 急停按鈕	●1C:1C	不帶燈開關無電壓選項	急停按鈕無顏色選項
