FFUBA - G2平面式按鈕開關(其他相關資料) - 力通

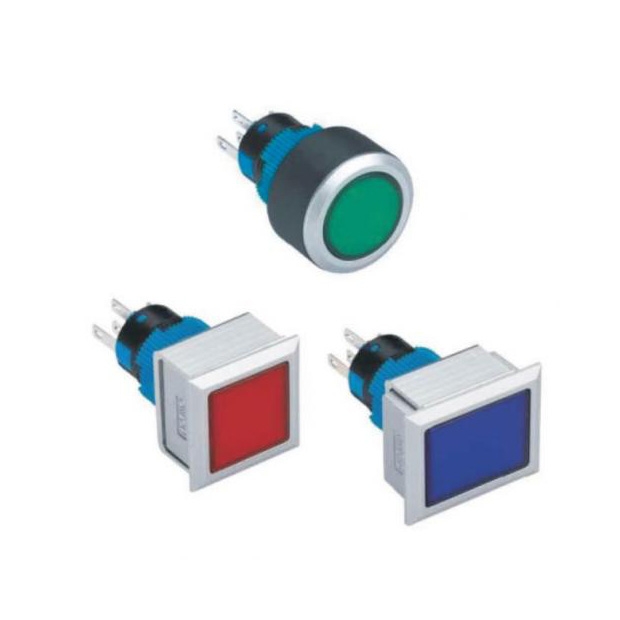

FFUBA - G2平面式按鈕開關提供高度靈活的規格組合，外框形式含圓形、方形、長方形三種，支援指示燈、標準按鈕、帶燈按鈕、選擇鈕、鑰匙鈕與急停按鈕等操作元件。所有機型皆採平面安裝方式，前框僅突起2mm，安裝後近似齊平，提升面板整體美感與視覺一致性。結構具1C接點設計，單一按鈕最多可配置2個2C接點，彈性高。性能穩定，具低接觸電阻、高絕緣性，且符合IEC60974-5-1與GB14048.5工業控制標準，抗震抗衝表現出色。支援LED顯示，面板可依客製需求加印圖示（達最小訂購量），為強調設計一體感與高辨識應用的優選元件。

數量 :

－＋

加入詢價車

詳細介紹

產品下載

產品特點

G2平面式按鈕開關(其他相關資料)

規格：
- 多樣化選擇，包括指示燈、按鈕、帶燈按鈕、選擇鈕、鑰匙鈕、急停按鈕。
- 外框形狀有圓形、方形、長方形三種規格。
性能：
- 性能穩定。
- 接觸電阻小。
- 絕緣性強。
- 耐震動、耐衝擊。
- 符合IEC60974-5-1和GB14048.5標準。
結構：
- 每個開關包含1C接點，每個按鈕最多可配置2個2C接點。
特點：
- 平面安裝方式，前框僅高出面板2mm。
- 按鈕面可訂製各種圖案（需有最低訂購量）。
防護等級：IP40。

其他相關資料

LED規格

額定絕緣電壓			250V
發熱電流 Ith			5A
額定使用電壓			12V	24V	110V	220V
額定使用電流	交流 50/60Hz	電阻性負載			1A	0.5A
	交流 50/60Hz	電感性負載			0.7A	0.5A
	直流	電阻性負載	1A	1A	0.2A
	直流	電感性負載	0.7A	0.7A	0.1A
接點材料			銀合金

LED規格

電壓	顏色	電流	壽命
AC/DC6V	紅黃藍綠白	20mA	約4萬小時
AC/DC12V	紅黃藍綠白	20mA	約4萬小時
AC/DC24V	紅黃藍綠白	20mA	約4萬小時
AC/DC110V	紅黃藍綠白	2mA	約4萬小時
AC/DC220V	紅黃藍綠白	2mA	約4萬小時

性能特性

工作環境溫度			-25℃ ~ +55℃(無結冰狀態)
工作環境濕度			45~85%RH
接觸電阻			≤50mΩ
絕緣電阻			≥100MΩ
最高耐壓	接點與燈珠之間		2000VAC 50/60Hz 1分鐘
	同極端子之間		1000VAC 50/60Hz 1分鐘
	不同電極端子之間		2000VAC 50/60Hz 1分鐘
耐振動性			50Hz 振幅 1.2mm
耐衝擊性			≥10g
壽命	機械	復歸型	100萬次
		維持型,選擇開關	50萬次
		鑰匙開關,急停開關	20萬次
電氣			5萬次以上
耐焊鍚熱度			230℃時不超過3秒

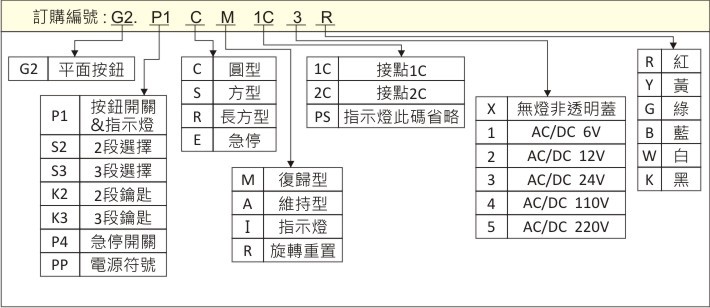

訂購編號

最小安裝間距(mm)
