產品特點

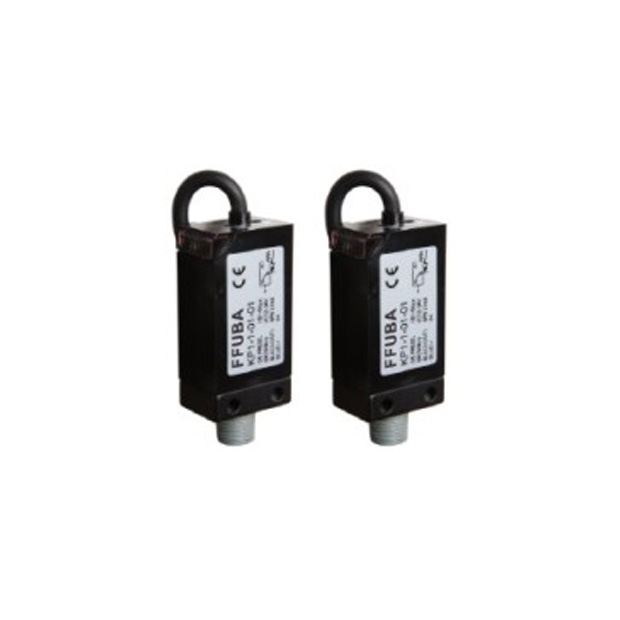

KP1系列-旋鈕式壓力開關
-
單輸出應差可調整/雙輸出：這款壓力開關提供兩種選擇，單輸出的應差可調整，讓用戶可以根據需求靈活調整，或選擇雙輸出模式，以適應不同的應用場合。
-
產品安裝簡易：設計簡單直觀，安裝過程方便快捷，用戶可以輕鬆完成安裝，節省時間和精力。
-
反應時間5毫秒以下：產品的反應時間小於5毫秒，保證了快速的反應速度，適合需要高敏捷度的各類應用，確保準確可靠的操作。
產品特性說明
1.應差可調整設定
- 輸出的應差 (H) 可以設定
注意事項

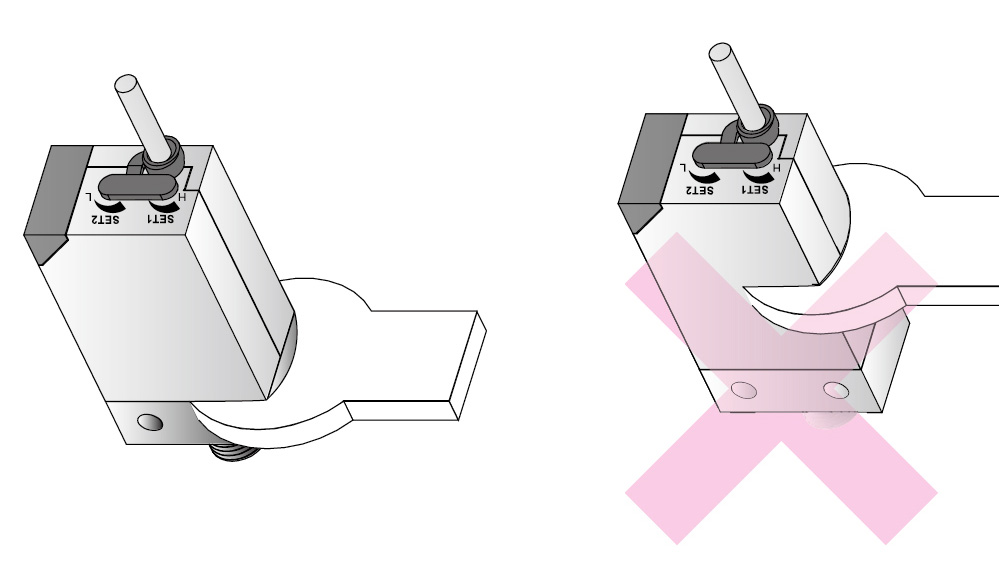

- 當安裝壓力傳感器時請使用扳手於金屬部份，請勿使用扳手於塑膠部分。
- 當金屬部份鎖過緊，安裝的螺絲、固定架及壓力傳感器可能會破損。鎖不夠緊，壓力傳感器有可能會鬆脫或漏氣。
- 安裝完成後加入氣體及通電，做適當的操作及漏氣的測試，以檢驗是否安裝正確。
產品規格
| 型號 | KP1-1 (負壓) | KP1-2 (低壓) | KP1-3 (正壓) | |
|---|---|---|---|---|
 |
||||

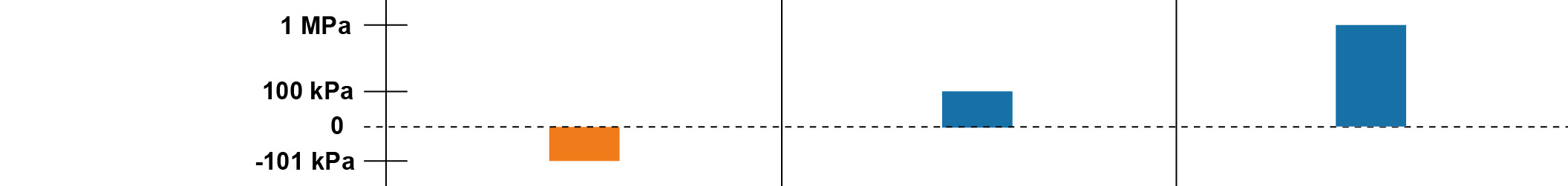

| 設定壓力範圍 | -101 ~ 0 kPa | 0 ~ 100 kPa | 0 ~ 1 MPa | |
| 耐壓力 | 300 kPa | 1.5 Mpa | ||
| 適用氣體 | 空氣，非腐蝕性，不可燃性 | |||
| 電源電壓 | 12 to 24 V DC ±10%，漣波峰值10%以下 | |||
| 反應時間 | 5 ms以下 | |||
| 重覆精度 | ± 1 % F.S. | |||
| 消費電流 | 1 NPN 或 1 PNP 輸出 : 21 mA max.，2NPN 輸出 : 35 mA max. | |||
| 耐環境 | 防護等級 | IP40 | ||
| 周圍溫度 | 動作 : 0 ~ 50℃，保存 : -20 ~ 60℃ (無水露及不結冰狀況下) | |||
| 周圍濕度 | 動作及保存 : 35 ~85 % RH (無水露) | |||
| 耐電壓 | 1000 V AC 1 分鐘 (引線及外殼間) | |||
| 絕緣阻抗 | 50 MΩ以上 (500 V DC) (引線及外殼間) | |||
| 耐振動 | 複振幅1.5mm 或 10G，每一分鐘 10 Hz ~ 55 Hz ~ 10Hz，X、Y、Z每個方向各2小時 | |||
| 耐衝擊 | 980 m/s² (100 G)，X、Y、Z每個方向各3次 | |||
| 溫度特性 | ± 3 % F.S. 比較參考溫度 25℃ (0 ~ 50℃溫度範圍內) | |||
| 接管口徑 | PT: 1/8"PT (R1/8"), M5 ; NPT: NPT1/8", M5 ; G: G1/8" (BSPP), M5 | |||
| 電線規格 | 耐油 PVC 電線 (0.18mm²) | |||
| 重量 | 約 50g (包含1尺的電線) | |||
輸出規格
| 型號 | KP1 - ☐ - 01 | KP1 - ☐ - 02 | KP1 - ☐ - 03 |
|---|---|---|---|

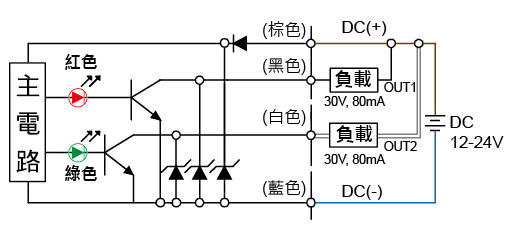

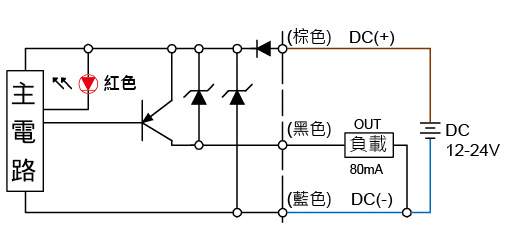

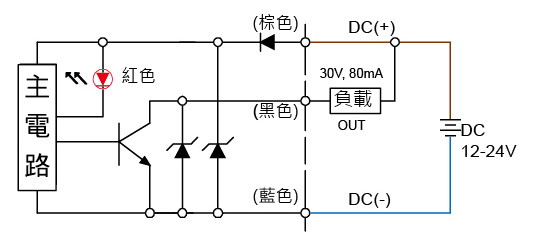

| 接線圖 |  |
 |
 |
| 輸出方式 | NPN 開集極輸出 30 V 80 mA | PNP 開集極輸出 80 mA | NPN 開集極輸出 30 V 80 mA |
| 應差 | 使用壓力範圍的 1 ~ 10% (可調) | 3% F.S. 以下 (固定) | |
| 設定出力 | 1個 | 2個 | |
| 動作顯示燈 | 紅色 LED (ON 時亮燈) | OUT1 : 紅色LED ,OUT2 : 綠色 LED (ON 時亮燈) | |

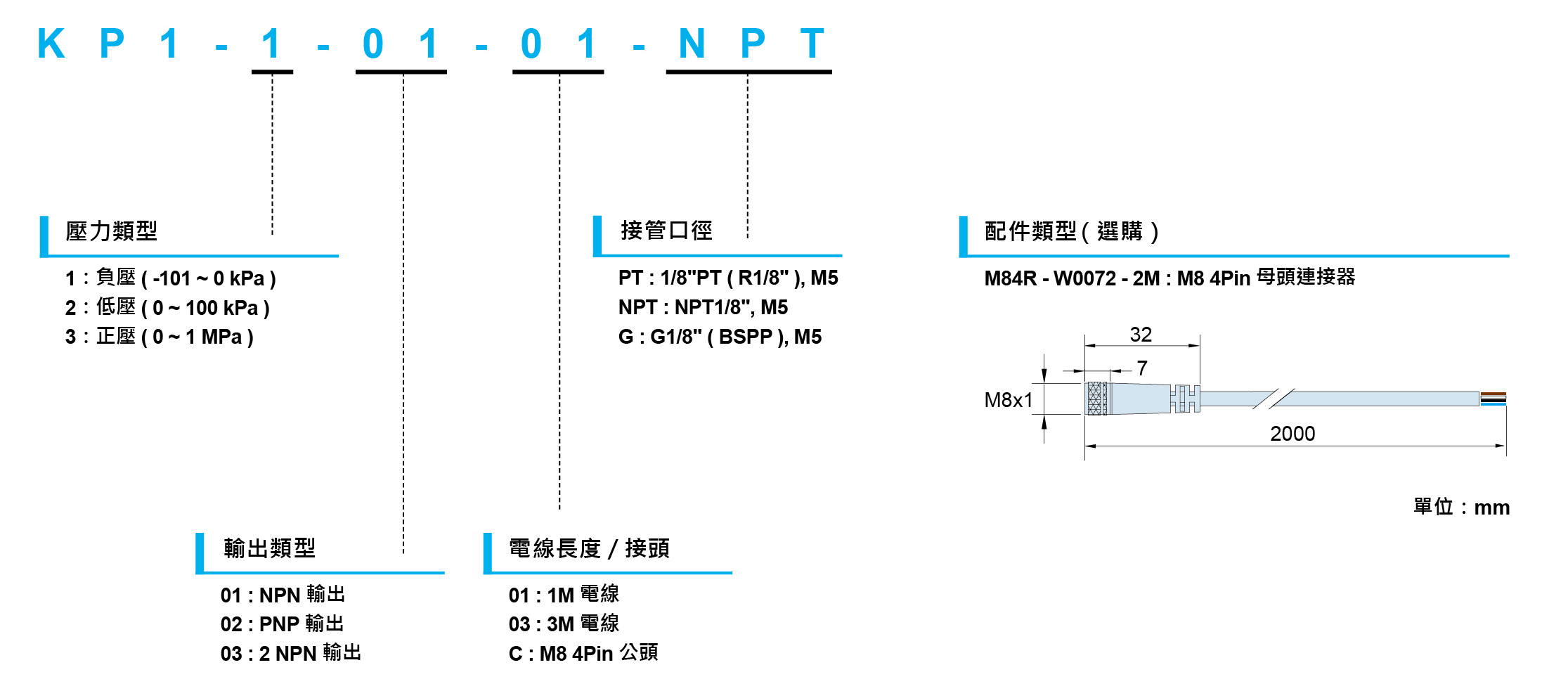

型號規格說明
壓力的設定
1.KP1-☐-01,02

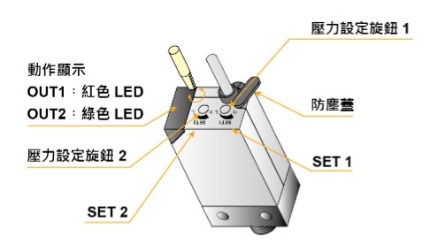

- 壓力設定前請先將防塵蓋拔起，壓力設定後再將防塵蓋 塞入設定旋鈕，以防止異物進入。

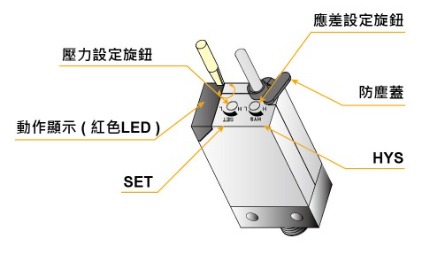

- 壓力設定旋鈕 (SET) 是設定壓力傳感器動作 (ON) 時之壓力，當逆時鐘旋轉時，壓力或真空壓設定值會增加，反之，順時鐘旋轉時，壓力或真空壓設定值減少。

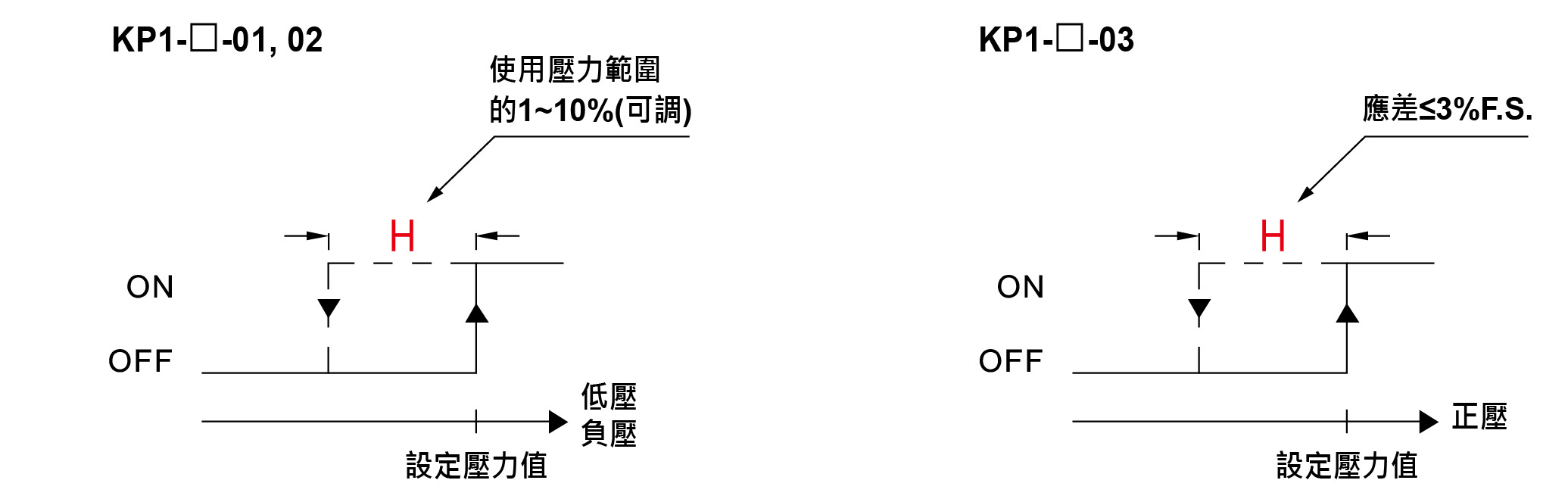

- 應差設定旋鈕 (HYS) 是設定壓力的應差值，欲加大應差值時請逆時鐘旋轉，設定範圍為使用壓力範圍的 1 ~ 10%。
- 調整設定旋鈕時，請用適合設定旋鈕溝槽之小螺絲起子，輕輕轉動旋鈕以做調整。轉到旋鈕無法轉動時，請不要再轉動，以免破壞壓力設定旋鈕導致功能失常。
1.KP1-☐-01,03
- 壓力設定前請先將防塵蓋拔起，壓力設定後再將防塵蓋塞入設定旋鈕，以防止異物進入。
- 壓力微調旋鈕 (SET1, SET2) 是設定壓力傳感器動作 (ON) 時之壓力，當逆時鐘旋轉時，壓力或真空壓設定值會增加，反之，順時鐘旋轉時，壓力或真空壓設定值減少。
- (OUT1, OUT2) 兩線出力的應差值是固定的，應差值是使用壓力範圍的 3% 以下。

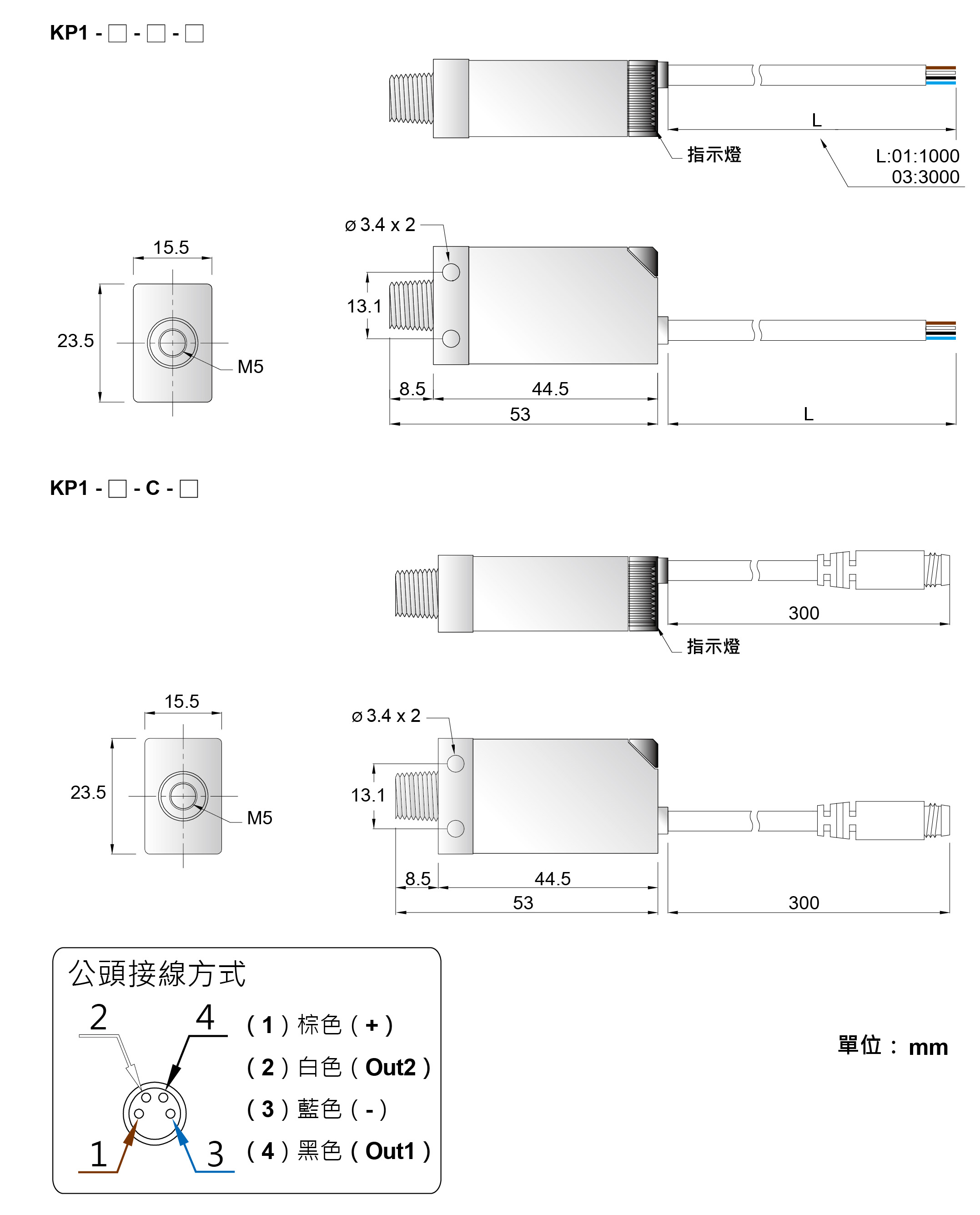

產品尺寸
