產品特點

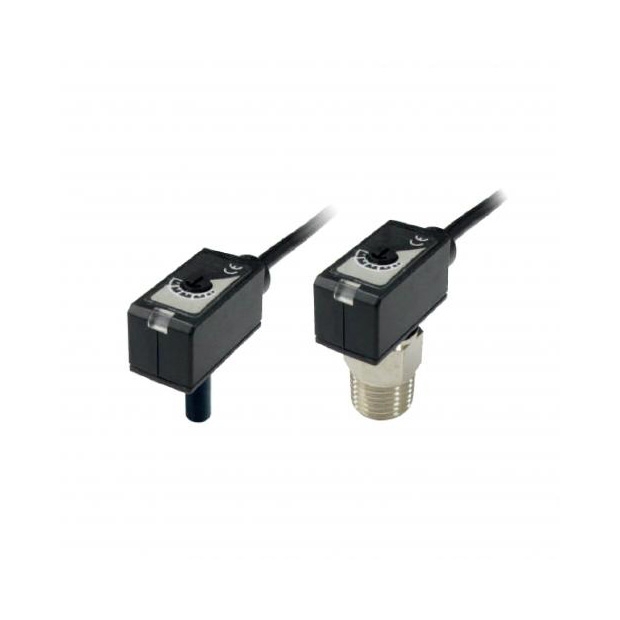

KP10系列-插管式壓力開關
-

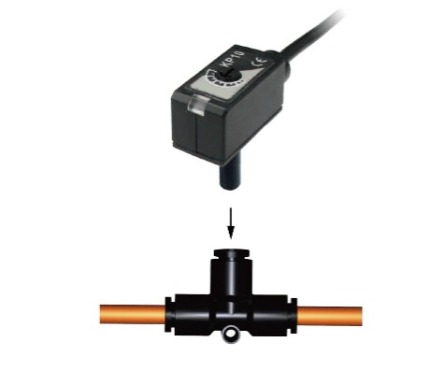

使用簡便：直接插入快速接頭即可使用，安裝簡單，節省時間和精力。
-
多種設定壓力範圍：

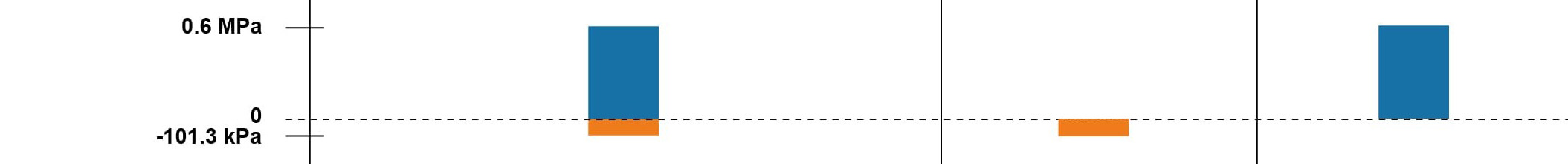

- 三線式：適用於負壓範圍0~-101.3 kPa，以及正壓範圍0~0.6 MPa。
- 二線式：提供常開或常閉型式，適用於壓力範圍-0.1~0.6 MPa。
產品特性說明

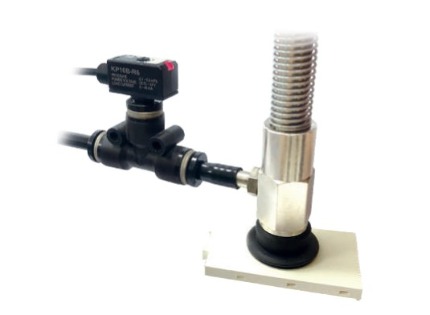

- 可直接插入快速接頭使用

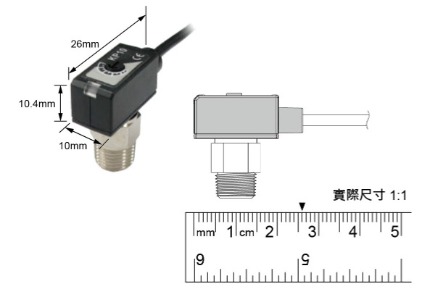

- 最小的壓力傳感器 26(L)×10(W) × 10.4(H) mm，即使在狹小的空間也可以方便安裝
產品規格
| 型號 | KP10A | KP10B | KP10V-02/04 | KP10P-02/04 | |
|---|---|---|---|---|---|
 |
|||||
| 設定壓力範圍 | -0.1~0.6 MPa | 0 ~ -101.3 kPa | 0~0.6 MPa | ||
| 耐壓力 | 1.5 MPa | 0.6 MPa | 1.5 MPa | ||
| 適用氣體 | 空氣，非腐蝕性，不可燃性 | ||||
| 使用電壓範圍 | 12 to 24 V DC±10%,漣波峰值≤10% | 10.8 to 30 V DC(含漣波峰值) | |||
| 最大開關電流 | 5 ~ 40 mA | ≤ 80 mA | |||
| 洩漏電流 | ≤ 1 mA | - | |||
| 內部電壓降 | ≤ 5 V | NPN ≤ 0.8 V，PNP ≤ 0.8 V | |||
| 消費電流 | - | ≤ 10 mA | |||
| 開關輸出 | 現在壓力≥設定壓力:ON | 現在壓力≥設定壓力:OFF | NPN 或 PNP | ||
| 輸出短路保護 | 無 | 有 | |||
| 壓力設定方式 | 旋鈕調整 | ||||
| 重覆精度 | ± 1% F.S. | ||||
| 反應時間 | 約 1ms | ||||
| 應差 | ≤ 4% F.S. | ≤ 3% F.S. | |||
| 動作顯示燈 | 指示燈紅色: ON | ||||
| 防護等級 | IP40 | ||||
| 溫度特性 | ± 3% F.S. (0~50℃ 溫度範圍內) | ||||
| 周圍溫度 | 動作 : 0~60℃ , 保存 : -20~70°C (無水露及不結冰狀況下) | ||||
| 周圍濕度 | 動作及保存 : 35~85% RH (無水露) | ||||
| 耐振動 | 複振幅 1.5mm 或 10G , 每一分鐘 10Hz ~ 55Hz ~ 10 Hz , X、Y、Z每個方向各2小時 | ||||
| 耐衝擊 | 980 m/s² (100G) X、Y、Z每個方向各3次 | ||||
| 接管規格 | R4：Ø4mm； R6：Ø6mm； F1：R1/8"、M5；F2：NPT1/8"、M5； F3：G1/8"(BSPP)、M5；M5：M5* 0.8 | ||||
| 電線標準 | 外徑2.6 , 2/3芯 , 耐油電線 (0.18mm²) | ||||
| 重量(包含3公尺的電線) | 約50g | ||||

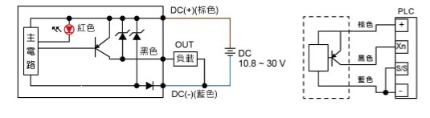

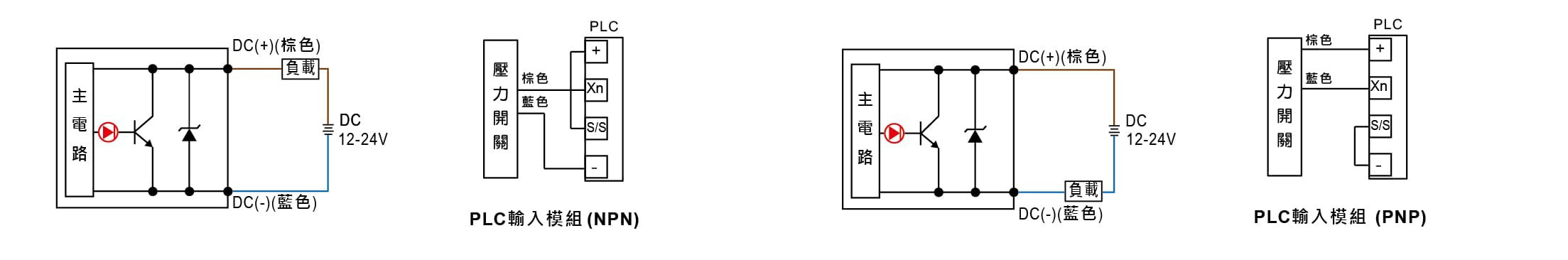

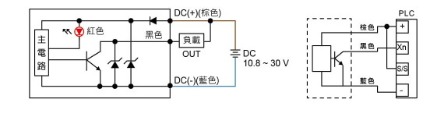

輸出電路接線圖
KP10A & KP10B
NPN輸出
PNP輸出

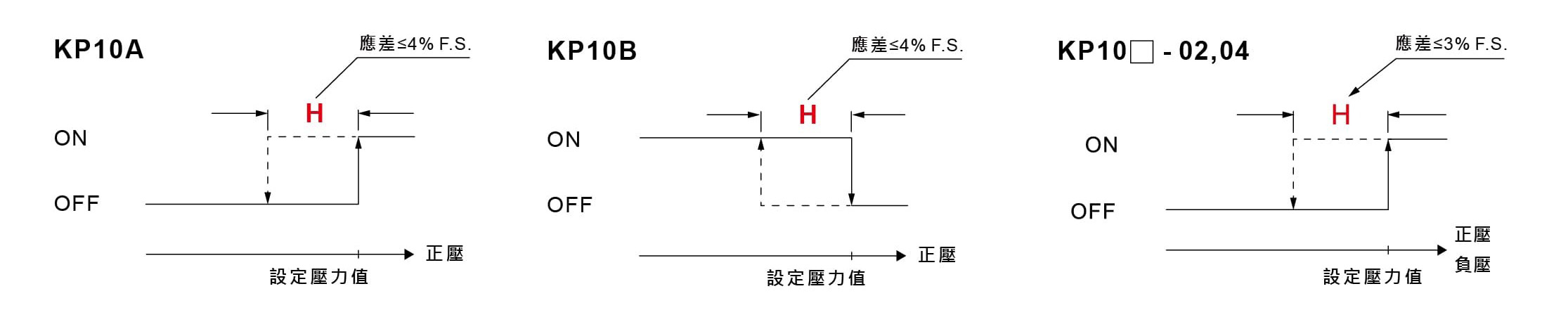

輸出模式

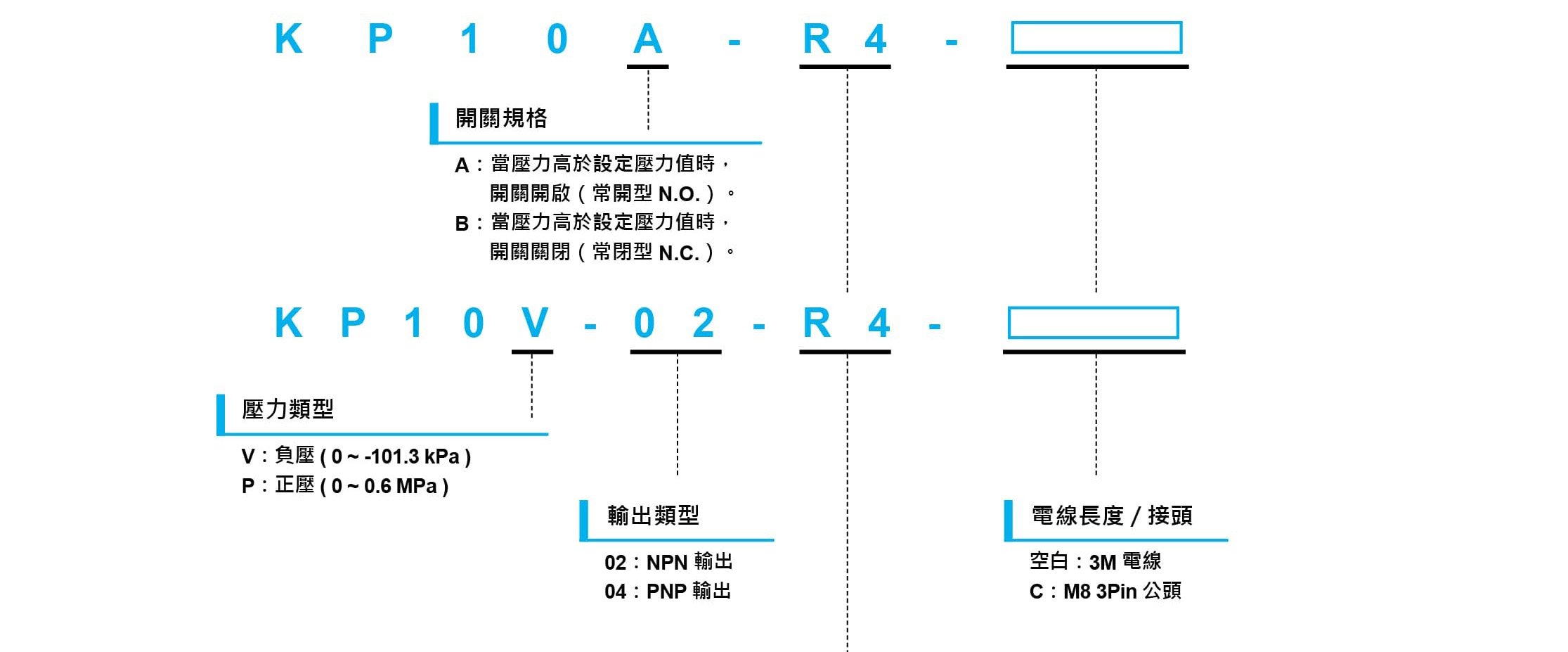

型號規格說明
| 接管規格 | R4 | R6 | F1 / F2 / F3 | M5 |
|---|---|---|---|---|

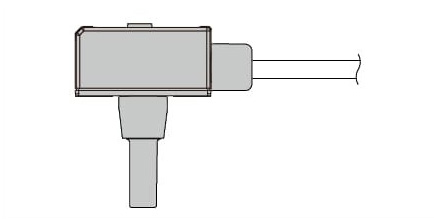

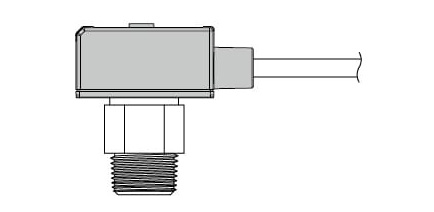

| 外觀 |  |
 |
 |
 |
| 接管口徑 | R4：Ø4mm | R6：Ø6mm | F1：R1/8"，M5 F2：NPT1/8"，M5 F3：G1/8" (BSPP)、M5 |
M5 : M5*0.8 |
壓力的設定

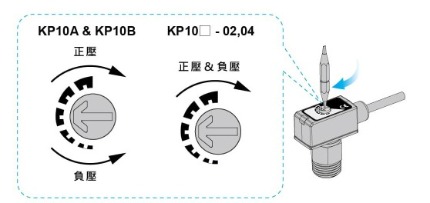

- 壓力設定旋鈕是設定壓力傳感器動作時之壓力，當順時鐘旋轉時壓力設定值增加，逆時鐘旋轉時壓力設定值減少。
- 調整壓力設定旋鈕時，請用適合壓力設定旋鈕溝槽之小螺絲起子，輕輕轉動旋鈕以做調整。轉到旋鈕無法轉動時，請不要再轉動，以免破壞壓力設定旋鈕導致功能失常。
注意事項

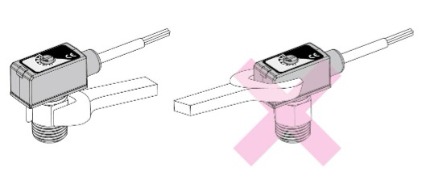

- 當安裝壓力傳感器時請使用扳手於金屬部份，請勿使用扳手於塑膠部份。
- 當金屬部份鎖過緊，安裝的螺絲、固定架及壓力傳感器可能會破損。鎖不夠緊，壓力傳感器有可能會鬆脫或漏氣。
- 安裝完成後加入氣體及通電，做適當的操作及漏氣的測試，以檢驗是否安裝正確。

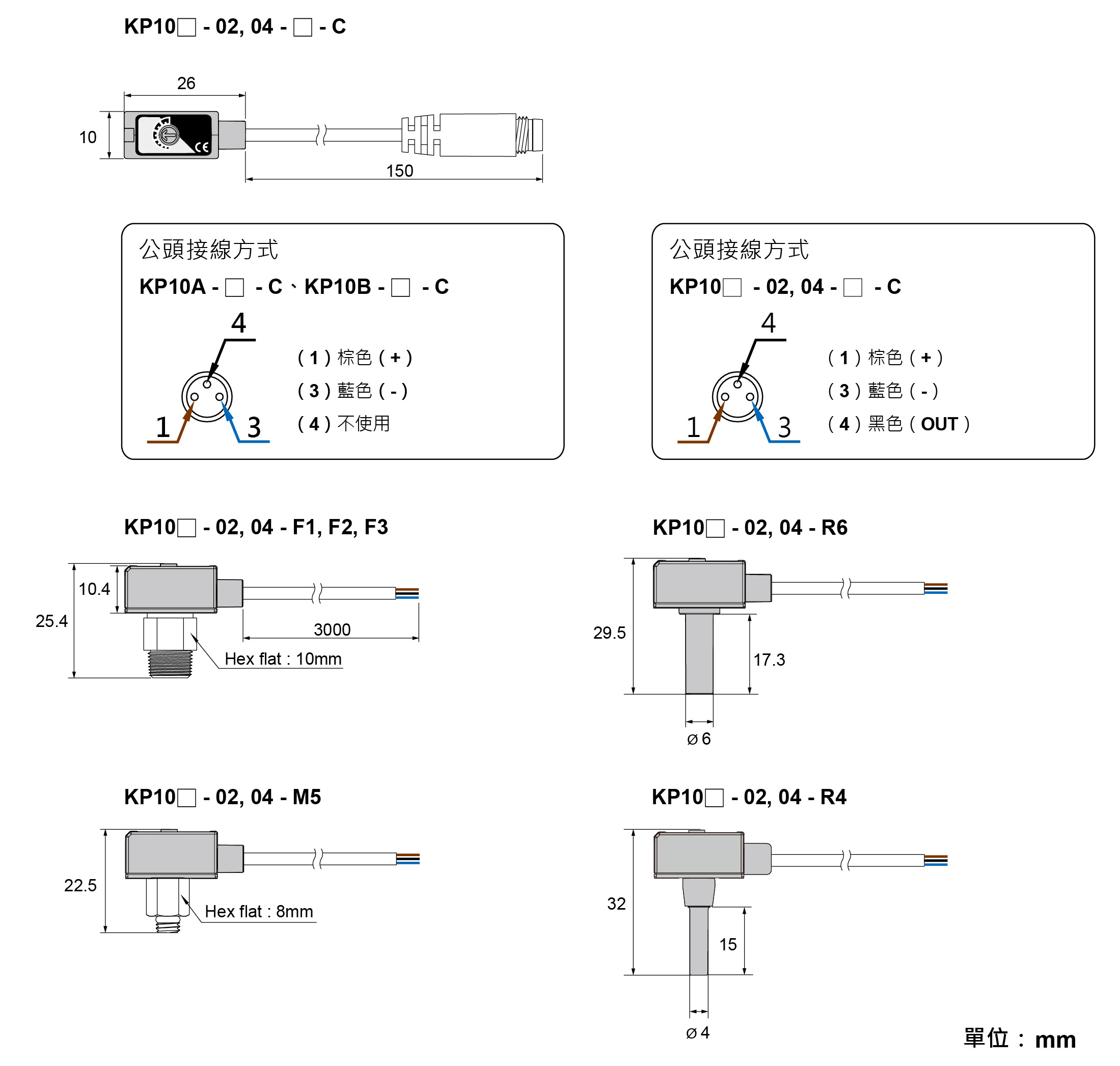

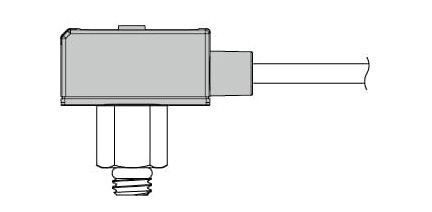

產品尺寸

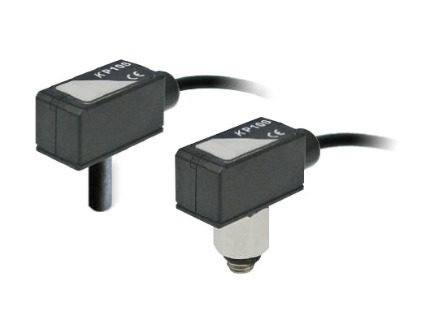

KP10S
-
使用簡便：可直接插入快速接頭使用，簡化了安裝過程，節省時間和精力。
-

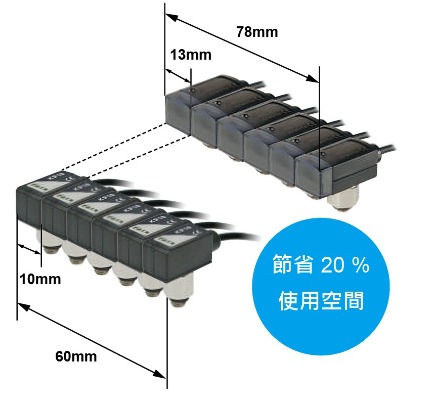

體積小：產品體積僅為26 x 10 x 10.4 mm，適合在空間受限的環境中使用。
-
多種壓力範圍設定：

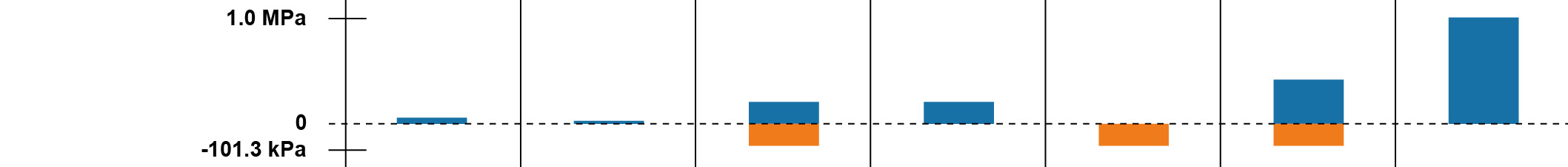

- 連成壓：適用範圍為-100~100 kPa。
- 複合壓：適用範圍為-101~500 kPa。
- 低壓：適用範圍為0~100 kPa。
- 負壓：適用範圍為0~-101.3 kPa。
- 正壓：適用範圍為0~1.0 MPa。
- 微壓S1：適用範圍為0~10 kPa。
- 微壓S2：適用範圍為0~5 kPa。
產品規格
| 型號 | KP10S1 | KP10S2 | KP10C-01 | KP10L-01 | KP10V-01 | KP10R-01 | KP10P-01 |
|---|---|---|---|---|---|---|---|
 |
|||||||
| 額定壓力範圍 | 0 ~ 10 kPa | 0 ~ 5 kPa | -100 ~ 100 kPa | 0 ~ 100 kPa | 0 ~ -101.3 kPa | -101～500 kPa | 0~1.0 MPa |
| 耐壓力 | 20 kPa | 0.2 MPa | 1.5 MPa | ||||
| 適用氣體 | 空氣，非腐蝕性，不可燃性 | ||||||
| 電源電壓 | 12 to 24 V DC (5%漣波峰值) | ||||||
| 消費電流 | ≤ 15 mA | ≤ 10 mA | |||||
| 線性類比輸出 | 1~5V±1% F.S./直線性±0.5% F.S. | 1~5V±1.5% F.S./直線性±1% F.S. | 1 ~ 5V ± 1% F.S. / 直線性 ± 0.5% F.S. | ||||
| 防護等級 | IP40 | ||||||
| 溫度特性 | ±3% F.S. (0~50°C溫度範圍內) | ±2% F.S. (0~50°C溫度範圍內) | |||||
| 周圍溫度 | 動作 : 0~50℃，保存 : -20 ~ 70°C (無水露及不結冰狀況下) | ||||||
| 周圍濕度 | 動作及保存 : 35 ~ 85%RH (無水露) | ||||||
| 耐振動 | 複振幅 1.5mm 或 10G，每一分鐘 10 Hz ~ 55 Hz ~ 10 Hz，X、Y、Z 每個方向各2小時 | ||||||
| 耐衝擊 | 980 m/s² (100G) X、Y、Z每個方向各3次 | ||||||
| 接管規格 | R4：Ø4 mm； R6：Ø6 mm； F1：R1/8"、M5；F2：NPT1/8"、M5； F3：G1/8" (BSPP)、M5；M5：M5* 0.8 | ||||||
| 電線標準 | 外徑 Ø2.6，3芯，耐油電線 (0.18 mm²) | ||||||
| 重量(包含3公尺的電線) | 約50g | ||||||

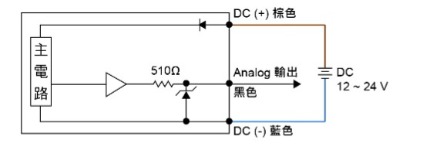

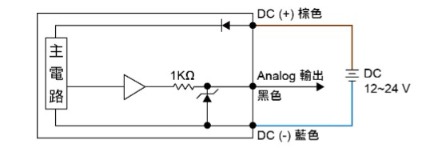

輸出電路接線圖

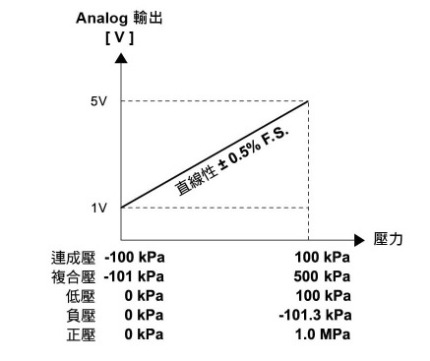

Analog輸出 (1 ~ 5V)
Analog輸出 (1 ~ 5V)

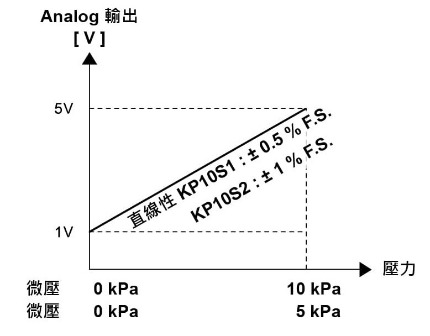

輸出模式

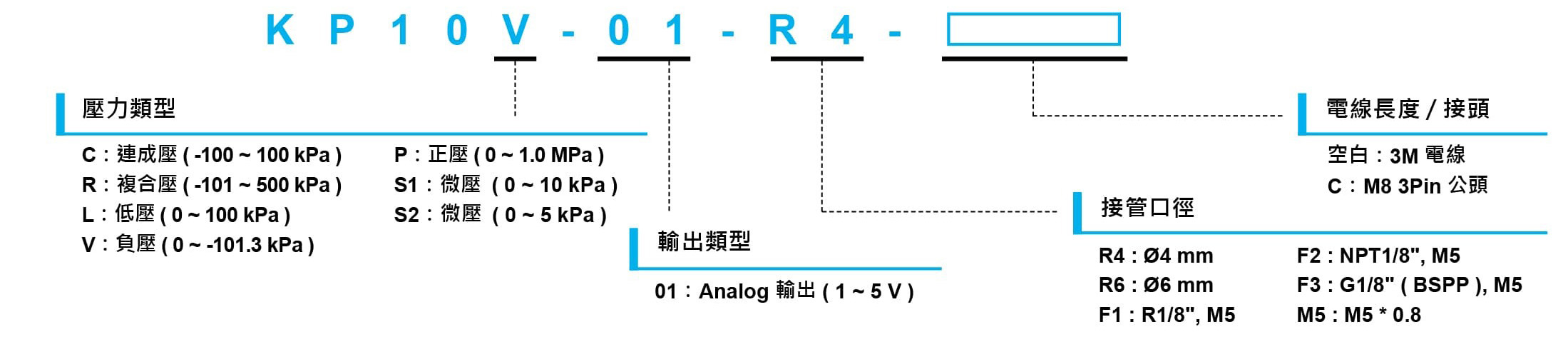

型號規格說明

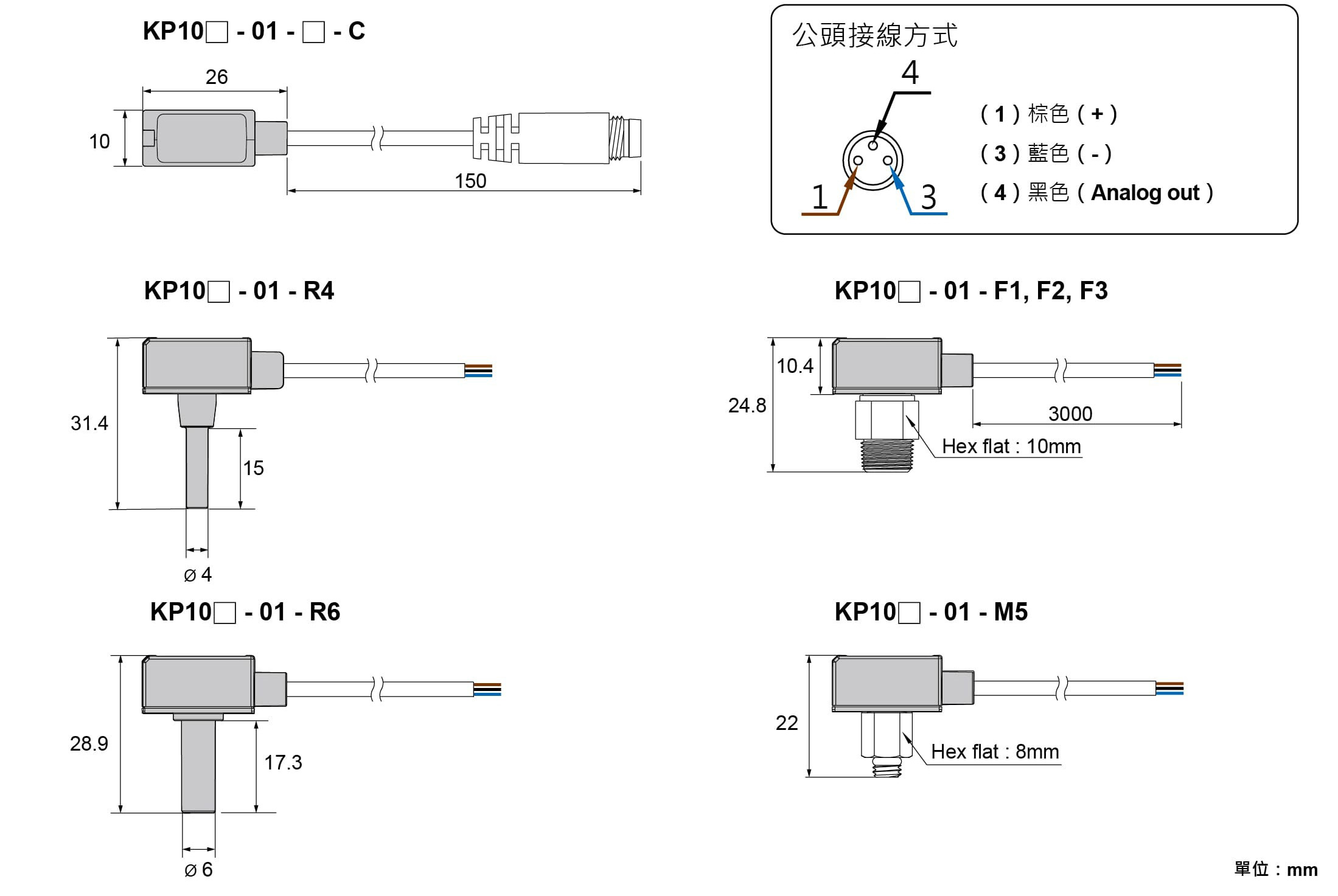

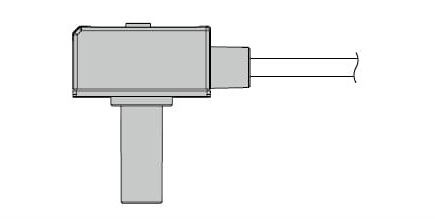

產品尺寸
