產品特點

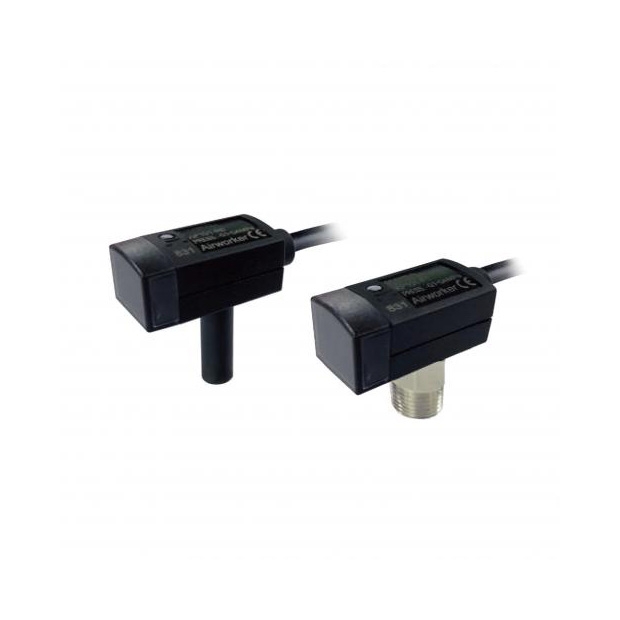

KP101/102系列-插管式壓力開關
-
使用簡便：可直接插入快速接頭使用，安裝過程快速且簡單，節省時間和精力。
-
設定壓力範圍：壓力範圍設定在-0.1~0.4 MPa，適合各種應用需求，提供了靈活的選擇。
-
產品型式：分為常開和常閉兩種型式，適應不同的應用場合，確保了其在各種情況下的可靠性和適用性。
產品特性說明

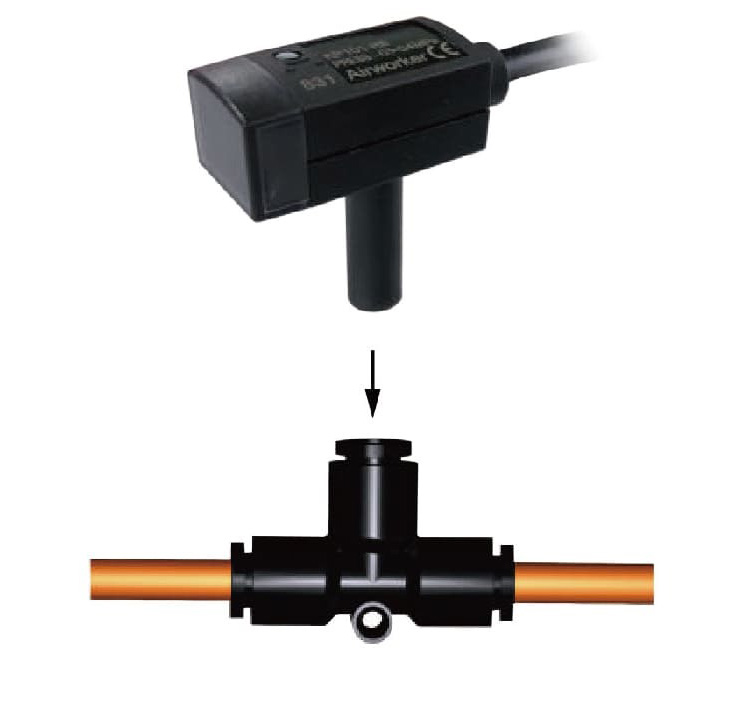

- 可直接插入快速接頭使用

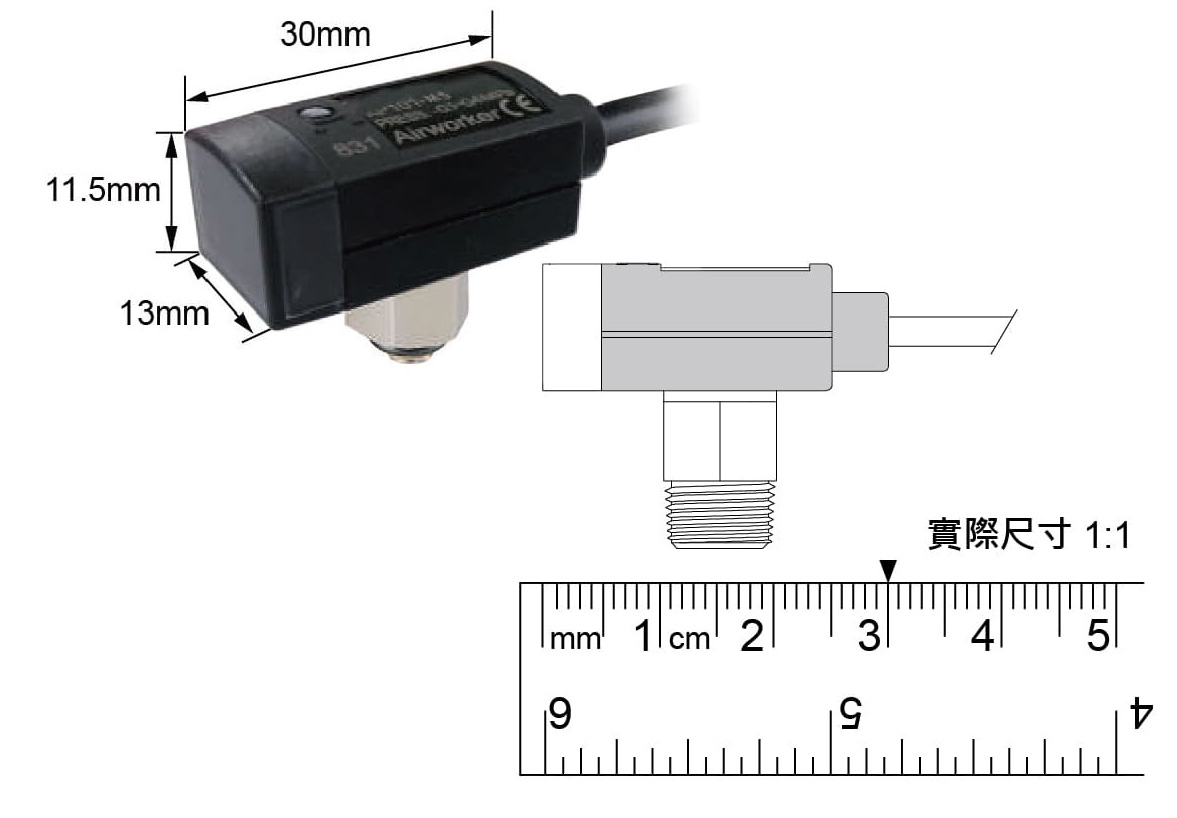

- 壓力傳感器體積只有30(L)×13(W) x 11.5(H) mm
產品規格
| 型號 | KP101 | KP102 |
|---|---|---|
 |
||
| 使用壓力範圍 | - 0.1 ~ 1.0 MPa | |

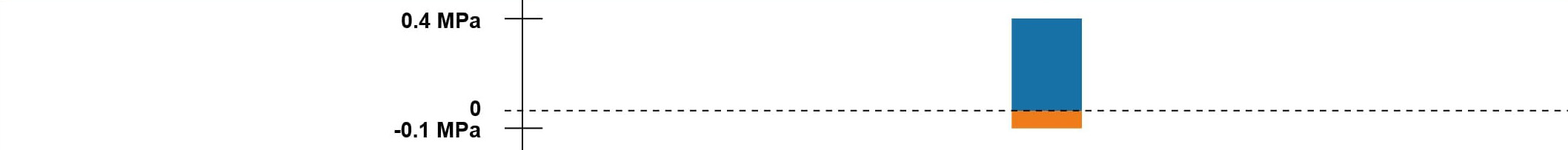

| 設定壓力範圍 | -0.1 ~ 0.4 MPa | |
| 耐壓力 | 1 MPa | |
| 適用氣體 | 空氣，非腐蝕性，不可燃性 | |
| 使用電壓範圍 | 12 to 24 V DC ± 10%，漣波峰值 ≤ 10% | |
| 最大開關電流 | 5 ~ 40 mA | |
| 洩漏電流 | ≤ 1 mA | |
| 內部電壓降 | ≤ 5V | |
| 開關輸出 | 現在壓力 ≥ 設定壓力 : ON | 現在壓力 ≥ 設定壓力 : OFF |
| 重覆精度 | ± 1% F.S. | |
| 反應時間 | 約 1 ms | |
| 應差 | ≤ 4% F.S. | |
| 動作顯示燈 | 指示燈紅色:ON | |
| 防護等級 | IP40 | |
| 溫度特性 | ± 3% F.S. (0~50°C溫度範圍內) | |
| 周圍溫度 | 動作 : 0~60°C (無水露及不結冰狀況下) | |
| 接管規格 | R6：Ø6mm； F1：R1/8"、M5；F2：NPT1/8"、M5； F3：G1/8"（BSPP），M5；M5：M5*0.8 | |
| 接管口徑 | < ø6 | |
| 電線標準 | 外徑 Ø2.6，2芯，耐油電線 (0.18mm²)，2M | |
| 重量(包含2公尺的電線) | 約 28 g | |

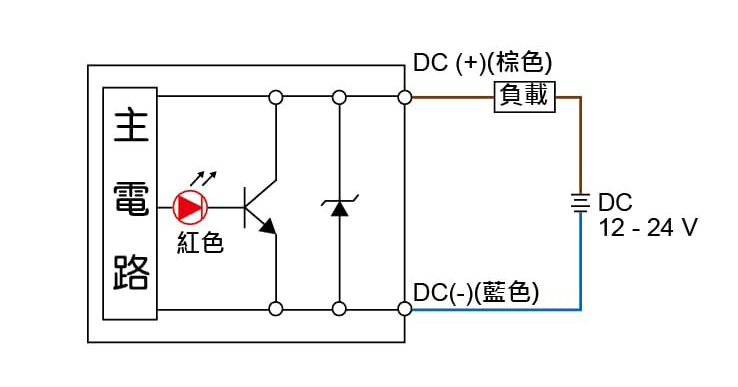

輸出電路接線圖

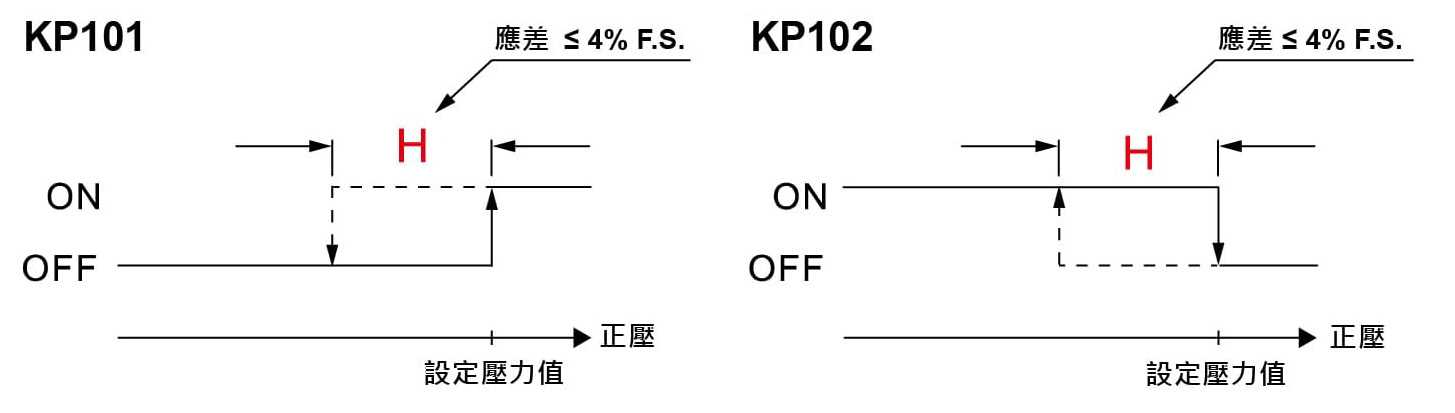

輸出模式

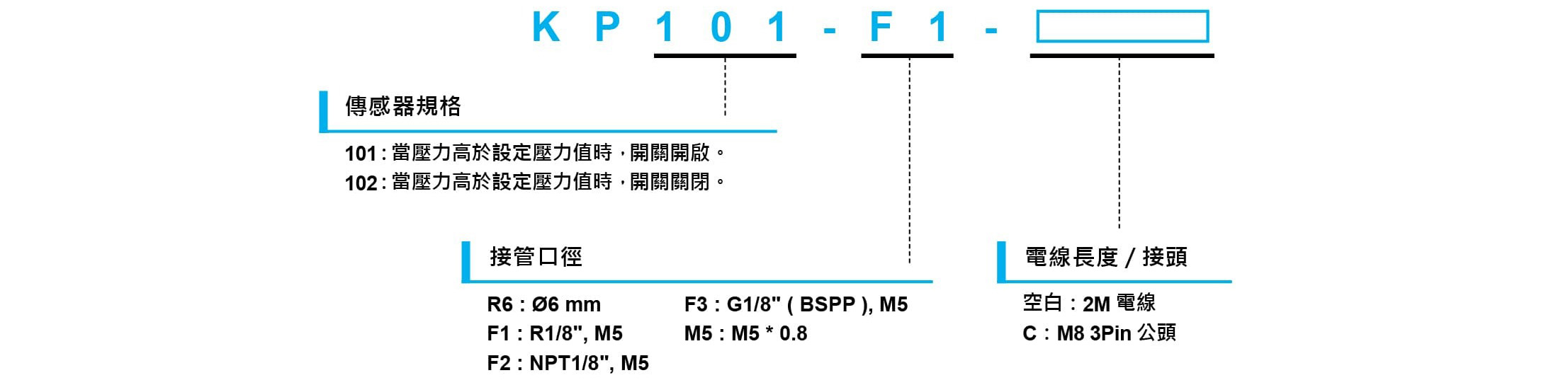

型號規格說明

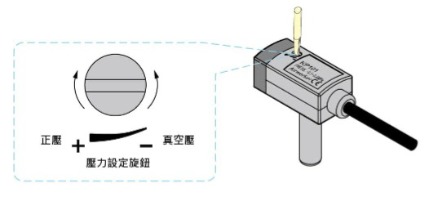

壓力的設定
- 壓力設定旋鈕是設定壓力傳感器動作時之壓力，當順時鐘旋轉時壓力設定值增加，逆時鐘旋轉時，壓力設定值減少。
- 調整壓力設定旋鈕時，請用適合壓力設定旋鈕溝槽之小螺絲起子，輕輕轉動旋鈕以做調整。轉到旋鈕無法轉動時，請不要再轉動，以免破壞壓力設定旋鈕導致功能失常。
注意事項

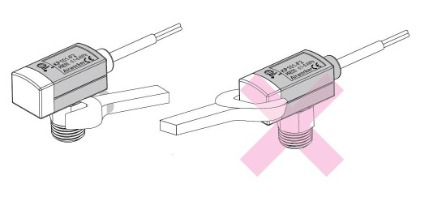

- 當安裝壓力傳感器時請使用扳手於金屬部份，請勿使用扳手於塑膠部份。
- 當金屬部份鎖過緊，安裝的螺絲、固定架及壓力傳感器可能會破損。鎖不夠緊，壓力傳感器有可能會鬆脫或漏氣。
- 安裝完成後加入氣體及通電，做適當的操作及漏氣的測試，以檢驗是否安裝正確。

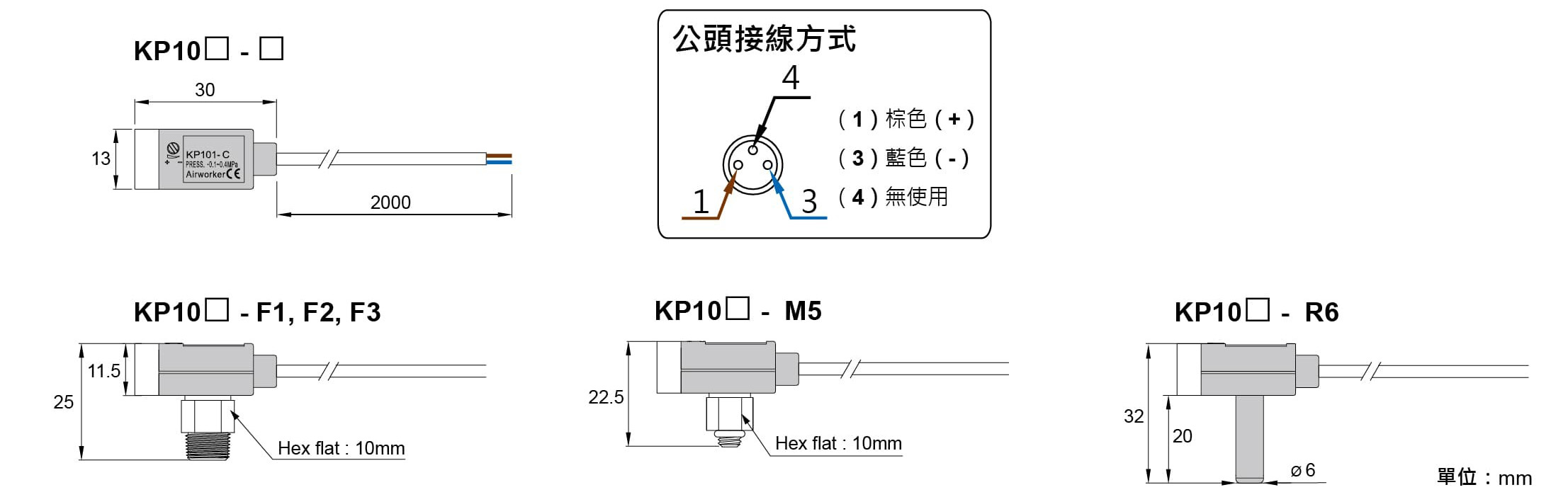

產品尺寸
