FFUBA - 新薄型光幕LA20/40 - 力通

FFUBA - 新薄型光幕LA20/40 - 力通

FFUBA - LA20/40新薄型光幕具備僅12.0mm的極致薄型設計，提供20mm與40mm兩種光軸間距選擇，可靈活滿足不同感測應用需求。其具備NO/NC可切換輸出、NPN與PNP雙輸出模式、多達12米的操作距離與雙頻干擾抑制功能，在空間受限或複雜電磁環境下亦能穩定運作，是高性價比且適用廣泛的區域安全檢測解決方案。
－ ＋
加入詢價車

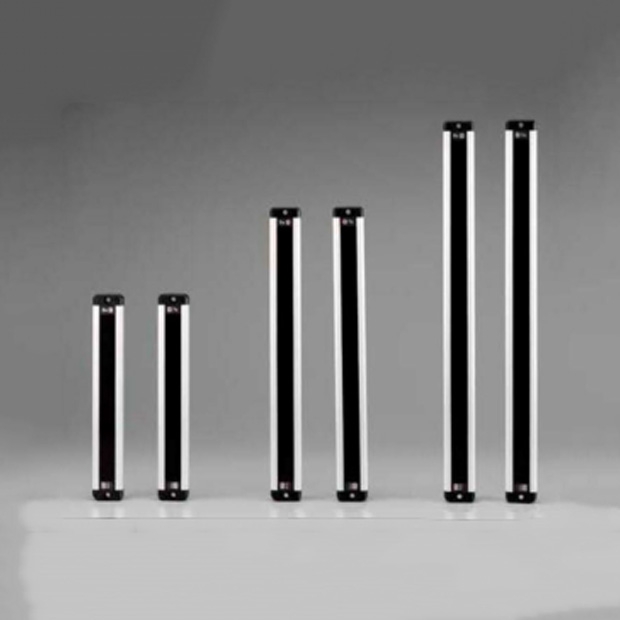

新薄型光幕LA20/40.jpg
/
詳細介紹

產品下載



光幕LA20/40 目錄下載(繁體)



產品特點



 新薄型光幕LA20/40



  1. 光軸間距選擇：具備 20mm 和 40mm 兩種光軸間距選項，滿足不同應用需求。

  2. 超薄設計：厚度僅 12.0mm，適合在空間有限的環境中使用。

  3. 可變輸出狀態：NO（常開）和 NC（常閉）狀態可以自由切換，應對多樣化的控制需求。

  4. 靈活輸出模式：提供 NPN 和 PNP 兩種輸出模式選擇，兼容不同的控制系統。

  5. 多種操作距離：可選擇不同的操作距離，最長距離可達 12 米，擴展了應用範圍。

  6. 防干擾設置：具備兩種不同的頻率可供設定，有效防止光幕間的相互干擾，提升穩定性。



產品規格

LA20 series Standard distance type
型號/Model LA20-08 LA20-12 LA20-16 LA20-20 LA20-24 LA20-28 LA20-32
光軸數/Beams 8 12 16 20 24 28 32
保護高度/Protection high(mm) 140 220 300 380 460 540 620
光軸間距/Beam pitch 20 mm
安裝距離/Setting distance Standard range:0.1m~1.6m or Long range:0.2m~3.2m selectable
最小檢測物/Sensible object Opaque object 25Φ min.
LA20-L series Long distance type
型號/Model LA20-08L LA20-12L LA20-16L LA20-20L LA20-24L LA20-28L LA20-32L
光軸數/Beams 8 12 16 20 24 28 32
保護高度/Protection high(mm) 140 220 300 380 460 540 620
光軸間距/Beam pitch 20 mm
安裝距離/Setting distance Standard range:0.2m~6.0m or Long range:0.5m~12.0m selectable
最小檢測物/Sensible object Opaque object 25Φ min.
LA40 series Standard distance type
型號/Model LA40-04 LA40-06 LA40-08 LA40-12 LA40-16 LA40-20 LA40-24 LA40-28
光軸數/Beams 4 6 8 12 16 20 24 28
保護高度/Protection high(mm) 120 200 280 440 600 760 920 1080
光軸間距/Beam pitch 40 mm
安裝距離/Setting distance Standard range:0.1m~1.6m or Long range:0.2m~3.2m selectable
最小檢測物/Sensible object Opaque object 45Φ min.
LA40-L series Standard distance type
型號/Model LA40-04 LA40-06 LA40-08 LA40-12 LA40-16 LA40-20 LA40-24 LA40-28
光軸數/Beams 4 6 8 12 16 20 24 28
保護高度/Protection high(mm) 120 200 280 440 600 760 920 1080
光軸間距/Beam pitch 40 mm
安裝距離/Setting distance Standard range:0.2m~6.0m or Long range:0.5m~12.0m selectable
最小檢測物/Sensible object Opaque object 45Φ min.


產品共同規格



工作電壓/Operating voltage 24 ± 20%VDC; Ripple ± 20% P-P max.
消耗電流/Current consumption 8.0 mA/beam max.
輸出方式/Output method NPN & PNP two way output
最大輸出電流/Output current 100mA max.
輸出狀態/Output status All light channel light NO (NO/NC changeable)
保護電路/Protection circuit Short circuit & polarity reversed protection
殘留電壓/Residual voltage 0.8 V max.
洩漏電液/Leakage current 0.8 mA max.
反應時間/Response time 10 ms max.
復歸時間/Reset time Output reset time < 200 ms
耐外亂光/Illumination Lamp < 10,000 LUX; Sunlight < 20,000 LUX
保護等級/Protection class IP-65
接線方式/Connection method Tx: 2c-4Ψ-3m: Rx: 4c-4Ψ-3m
外殼材質/Housing method Housing: Aluminum; END CAP: PBT: Front cover : ACRYLIC
使用環境/Circumstance 0°C~50°C; 25% ~ 85% RH
抗震動/Vibration resistance 10~55 HZ/1.5mm, 2 小時/X.Y.Z 方向
認證標準/Classification CE MARK
EMC 標準/EMC Standard ESD: 8 KV Air charge (level 3)/EN-61000-4-2; Burst test: 2 KV/EN61000-4-4 RF Interference: 10 V/M/ENV50140



產品尺寸

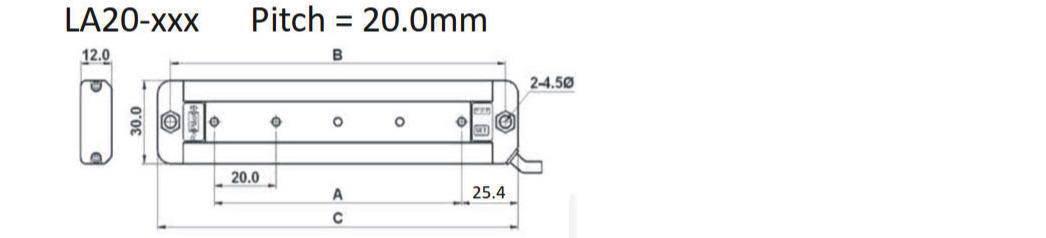

新薄型光幕LA20尺寸

Type LA20-08 LA20-12 LA20-16 LA20-20 LA20-24 LA20-28 LA20-32
A(mm) 140 220 300 380 460 540 620
B(mm) 180 260 340 420 500 580 660
C(mm) 190  270 350 430 510 590 670

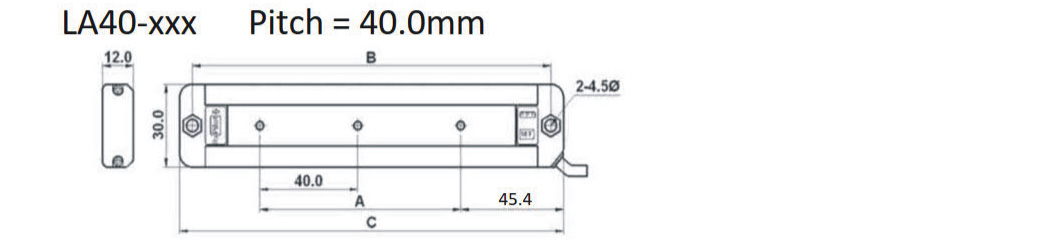

新薄型光幕LA40尺寸
Type LA40-04 LA40-06 LA40-08 LA40-12 LA40-16 LA40-20 LA40-24 LA40-28
A(mm) 120 200 280 440 600 760 920 1080
B(mm) 180 260 340 500 660 820 980 1140
C(mm) 190 270 350 510 670 830 990 1150



產品迴路及接線圖

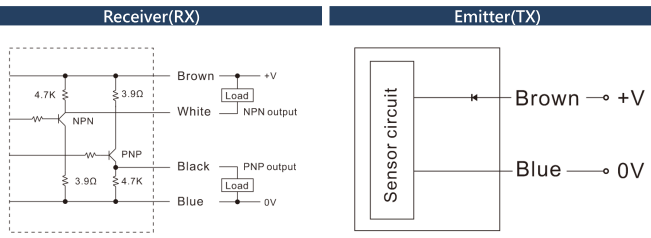

新薄型光幕LA20/40迴路及接線圖
