產品特點

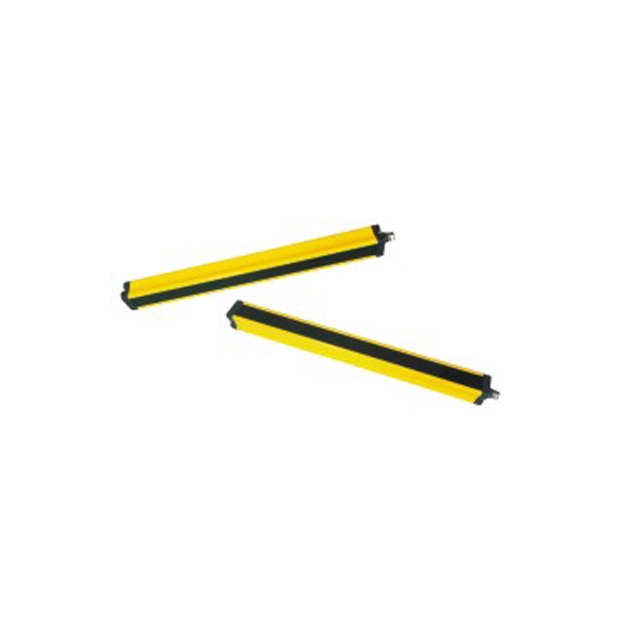

區域光幕LC25系列
-
高可靠度：確保系統運行穩定，降低故障風險。
-
光軸間距：25mm，適合精確檢測。
-
最小檢測物：能夠檢測最小尺寸達30mm的物體，適用範圍廣。
-
雙輸出：提供NPN NO和NPN NC兩種輸出模式，靈活應對不同應用需求。
-
短路保護：配備輸出短路保護迴路，增強系統安全性。
產品規格
| 訂購型號 例：LC25 - 08 S - E 1 2 3 4 |
1 | 光軸間距：25mm | ||||||||
| 2 | 光軸數：4/ 6/ 8/ 12/ 16/ 24/ 32/ 40/ 48/ 56/ 64 | |||||||||
| 3 | 檢測距離：SS=1.5m 、 S = 2.5 m、 L = 5m | |||||||||
| 4 | E：金屬接頭 PG：出線長30cm M12接頭 | |||||||||
| 型號 MODEL |
LC25-4 | LC25-8 | LC25-12 | LC25-16 | LC25-24 | LC25-32 | LC25-40 | LC25-48 | LC25-56 | LC25-64 |
| 光軸數 BEAMS |
4 | 8 | 12 | 16 | 24 | 32 | 40 | 48 | 56 | 64 |
| 保護高度 SENSING HEIGHT |
75mm | 175mm | 275mm | 375mm | 575mm | 775mm | 975mm | 1175mm | 1375mm | 1575mm |
| 光軸間距 BEAM PITCH |
25mm | |||||||||
| 安裝距離 SETTING DISTANCE |
SS=1.5m 、S=2.5m、L=5m | |||||||||
| 最小檢測物 SENSIBLE OBJECT |
OPAQUE OBJECT 30ø最小 30ø不透明物體 | |||||||||
| 工作電壓 OPERATING VOLTAGE |
24 ± 20%VDC ; 漣波± 20% P-P MAX. | |||||||||
| 消耗電流 CURRENT CONSUMPTION |
60 mA / 8 BEAMS 光軸max. | |||||||||
| 輸出方式 OUTPUT METHOD |
NPN NO & NPN NC TWO WAY OUTPUT 雙輸出 | |||||||||
| 最大輸出電流 OUTPUT CURRENT |
100 mA max. | |||||||||
| 輸出狀態 OUTPUT STATUS |
ALL LIGHT CHANNEL LIGHT ON 所有光軸對正輸出 | |||||||||
| 保護電路 PROTECTION CIRCUIT |
SHORT CIRCUIT & POLARITY REVERSED PROTECTION 短路及極性保護 | |||||||||
| 殘留電壓 RESIDUAL VOLTAGE |
0.8 V max. | |||||||||
| 洩漏電流 LEAKAGE CURRENT |
0.8 mA max. | |||||||||
| 指示燈 INDICATOR |
YELLOW : POWER ; GREEN : CLEAR CONDITION ; RED : BREAK | |||||||||
| 反應時間 RESPONSE TIME |
10 ms max. | |||||||||
| 復歸時間 RESET TIME |
OUTPUT RESET TIME 【輸出復歸時間】< 200 ms | |||||||||
| 耐外亂光 ILLUMINATION |
LAMP【燈泡光】< 10,000 LUX ; SUNLIGHT【太陽光】<20,000 LUX | |||||||||
| 保護等級 PROTECTION CLASS |
IP-65 | |||||||||
| 接線方式 CONNECTION METHOD |
M12×1.0 CONNECTOR 四芯接頭 | |||||||||
| 外殼材質 HOUSING MATERIAL |
HOUSING : ALUMINUM ; END CAP : PBT ; FRONT COVER : ACRYLIC | |||||||||
| 使用環境 CIRCUMSTANC |
0℃ ~ 50℃ ; 20% ~ 85% RH | |||||||||
| 抗震動 VIBRATION RESISTANCE |
10 ~ 55 HZ / 1.5 mm ，2小時/X. Y. Z 方向 | |||||||||
| 認證標準 CLASSIFICATION |
CE MARK | |||||||||
| 標準 EMC STANDARD EMC |
ESD : 8 KV AIR CHARGE (LEVEL 3) / EN-61000-4-2 RF INTERFERENCE : 10 V/ M. ENV50140 BURS TEST : 2 KV / EN61000-4-4 |
|||||||||
產品尺寸

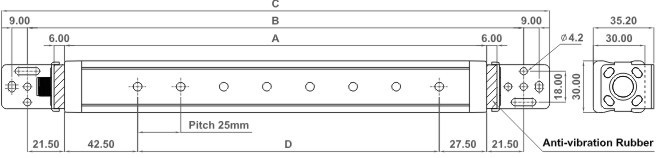

抗震動固定方式
| Model | LC25-4 | LC25-8 | LC25-12 | LC25-16 | LC25-24 | LC25-32 | LC25-40 | LC25-48 | LC25-56 | LC25-64 |
|---|---|---|---|---|---|---|---|---|---|---|
| A(mm) | 145 | 245 | 345 | 445 | 645 | 845 | 1045 | 1245 | 1445 | 1645 |
| B(mm) | 188 | 288 | 388 | 488 | 688 | 888 | 1088 | 1288 | 1488 | 1688 |
| C(mm) | 218 | 318 | 418 | 518 | 718 | 918 | 1118 | 1318 | 1518 | 1718 |
| D(mm) | 75 | 175 | 275 | 375 | 575 | 775 | 975 | 1175 | 1375 | 1575 |

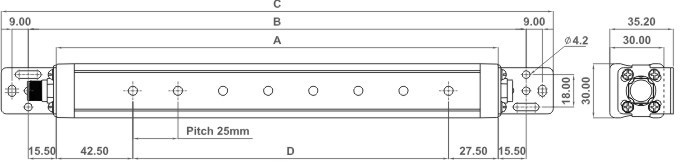

一般固定方式
| Model | LC25-4 | LC25-8 | LC25-12 | LC25-16 | LC25-24 | LC25-32 | LC25-40 | LC25-48 | LC25-56 | LC25-64 |
|---|---|---|---|---|---|---|---|---|---|---|
| A(mm) | 145 | 245 | 345 | 445 | 645 | 845 | 1045 | 1245 | 1445 | 1645 |
| B(mm) | 176 | 276 | 376 | 476 | 676 | 876 | 1076 | 1276 | 1476 | 1676 |
| C(mm) | 206 | 306 | 406 | 506 | 706 | 906 | 1106 | 1306 | 1506 | 1706 |
| D(mm) | 75 | 175 | 275 | 375 | 575 | 775 | 975 | 1175 | 1375 | 1575 |
產品迴路及接線圖
接線圖

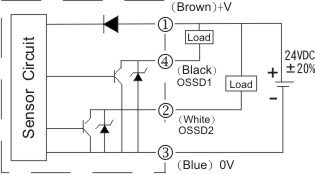

輸出回路圖
注意事項
★ 本產品不是設計使用在危險機器上。
★ 本產品不是一般用途光幕，未申請任何安全認證。
★ 送電輸出動作延遲時間約0.2秒，這段期間請勿使用控制器的輸出信號。
★ 如果控制器的信號線和動力線或高壓線綁在一起可能造成錯誤動作。
★ 建議同時使用兩個輸出作連鎖控制，以防止其中一個輸出被破壞無法正常工作，導致控制器無法關閉輸出。
★ 四周光亮的物體可能造成本光幕失效。
