FFUBA荷重元

FFUBA - S型荷重元LS-BS4 - 力通

FFUBA - S型荷重元LS-BS4 - 力通

LS-BS4 是 FFUBA 推出的極小型 S 型荷重元,僅約50元硬幣大小,適合空間有限場域安裝使用。具備拉力與壓力雙向測量功能,量程範圍涵蓋 0.5kg 至 50kg,能廣泛應用於精密秤重、設備整合及自動化檢測系統,兼具高靈敏度與穩定性,為重量感測與秤重控制的理想選擇。
詳細介紹

產品特點

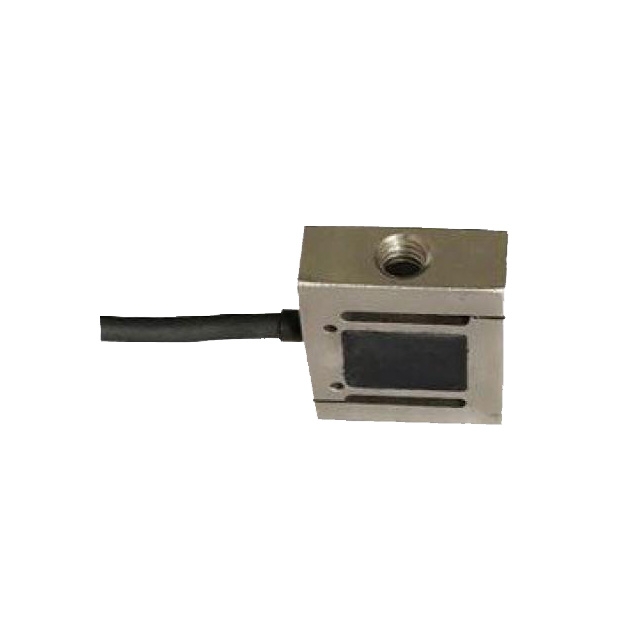

 S型荷重元LS-BS4



  1. 體積極小:設計極小巧,僅約50硬幣大小,便於安裝於狹小空間
  2. 雙重應用功能:可同時測量拉力和壓力
  3. 量程範圍:0.5kg至50kg,適應多種測量需求


產品規格



量程 0.5/1/2/3/5/10/20/50KG
精度 0.05%
靈敏度 1.2mV/V ± 0.1mV/V
蠕變 ± 0.05% F.S / 30min
非線性 ± 0.03% F.S
滯後誤差 ± 0.03% F.S
重複性誤差 ± 0.02% F.S
零點溫度係數 ± 0.03% F.S / 10℃
輸出溫度係數 ± 0.03% F.S / 10℃
輸入阻抗 700 ± 15 Ω
輸出阻抗 650 ± 15 Ω
絕緣電阻 ≧ 5000 M Ω
激勵電壓 建議10 VDC
工作溫度範圍 -20℃ ~ +70℃
允許過負荷 150% F.S
密封等級 IP67
材質 合金鋼

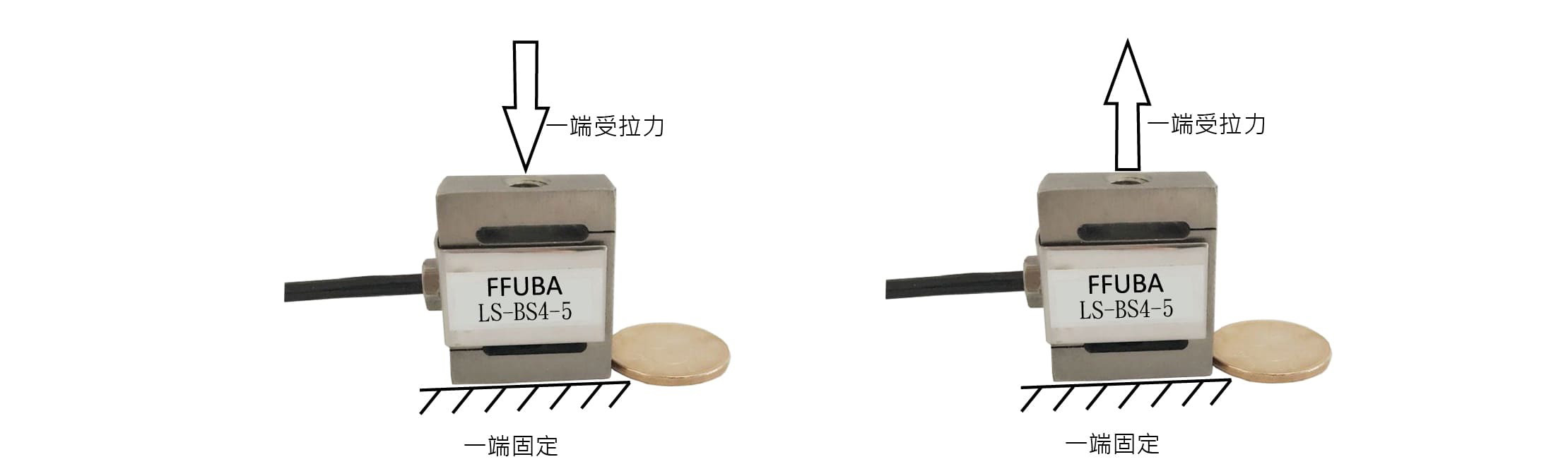

產品原理圖

S型荷重元LS-BS4原理圖

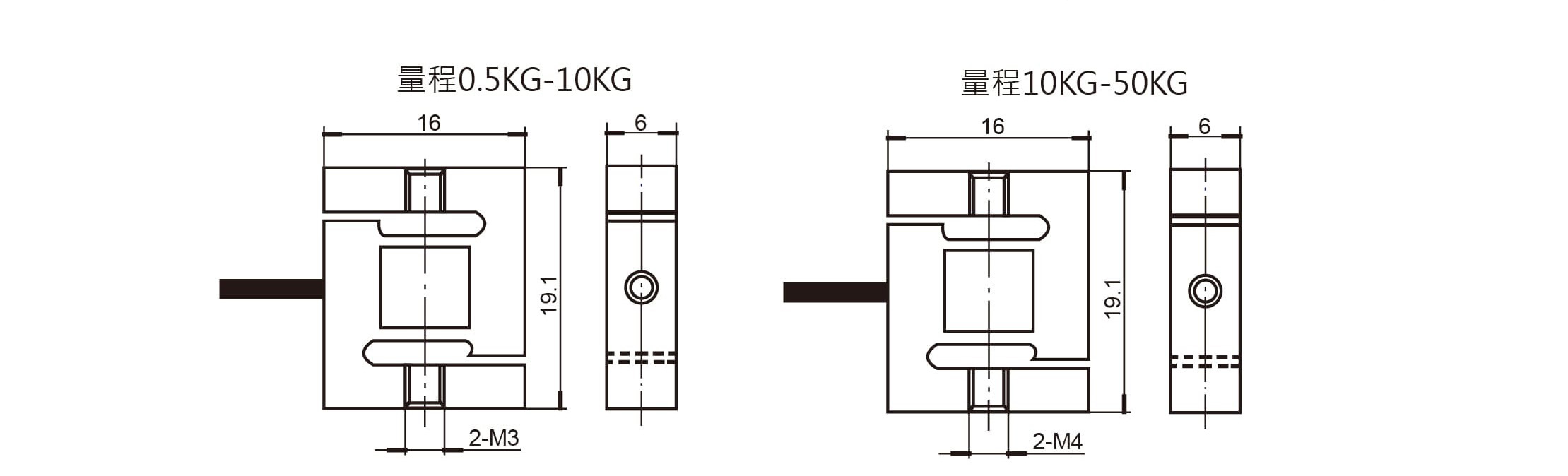

產品尺寸



S型荷重元LS-BS4尺寸


產品安裝方式

S型荷重元LS-BS4安裝方式
