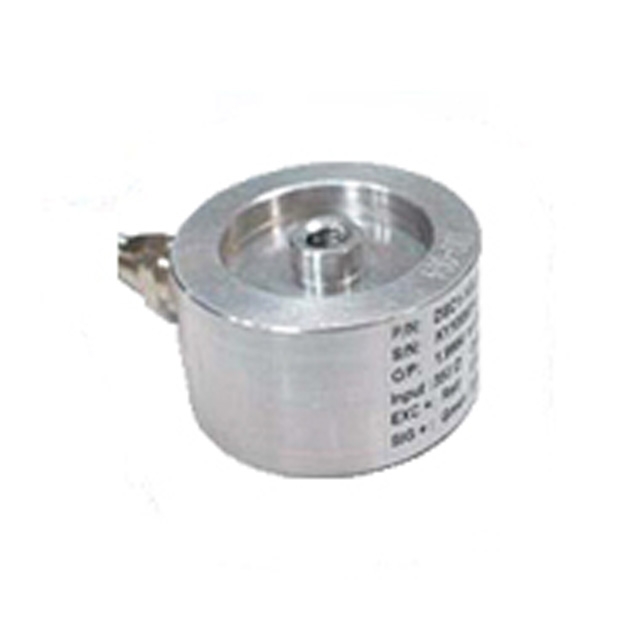

FFUBA - 圓形荷重元LS-DC1 - 力通

FFUBA - 圓形荷重元LS-DC1 - 力通

LS-DC1 為 FFUBA 推出的圓形微型荷重元，具備 50kg 至 500kg 荷重範圍，採低身小型結構設計，適合高度受限的安裝空間。鋁合金本體經陽極處理，搭配 IP66 等級膠封密封，具備高耐用與防水能力。內建螺牙固定結構，便於安裝於拉力或壓力應用環境中，廣泛適用於機械、自動化與各式感測場合。
－ ＋
加入詢價車
/
詳細介紹

產品特點



荷重元LS-DC1
目錄下載(繁體)



 圓形荷重元LS-DC1



  1. 荷重範圍50kg至500kg：提供多種選擇，滿足不同測量需求。

  2. 陽極處理：表面處理增加耐用性。

  3. 低身小尺寸：適用於空間高度有限的應用，安裝空間小。

  4. 螺牙固定設計：便於安裝和固定，適合拉壓力量測。

  5. 材質為鋁合金：重量輕且耐用。

  6. 膠封密封：防水等級達到IP66，確保防水性能。



產品規格



技術規格　Specification
額定荷重
Rated Capacities capacity		 50/100/200/500 KG
額定輸出
Rated Output		 2.0 mV/V±0.25%
非線性
Non-linearity		 0.5% F.S
遲滯
Hysteresis		 0.5% F.S
重複性
Repeatability		 0.5% F.S
蠕變/回零(20分鐘)
20mins Creep/DR		 0.5% F.S
輸出溫度影響
Temperature Effect On Output		 0.3 % F.S / 10℃
零點溫度影響
Temperature Effect On Zero		 0.5 % F.S / 10℃
零點平衡
Zero Balance		 ±0.100 mV/V
輸入阻抗
Input Impedance		 385±15 Ω
輸出阻抗
Output Impedance		 350±5 Ω
絕緣阻抗
Insulation Impedance		 ≧5000 MΩ
安全過載率
Safe Overload		 150 % F.S
極限過載率
Ultimate Overload		 200 % F.S
工作溫度範圍
Operating Temperature Range		 -20~60 ℃
建議工作電壓
Recommended Excitation		 5~12 VDC
最大工作電壓
Maximum Excitation		 15 VDC
材質
Construction		 鋁合金 Aluminum Alloy
防水等級
Protection Class		 IP66
電纜線
Cable		 φ6×3 m
接線方式
Mode of Connection		 紅：電源+，黑：電源-，綠：信號+，白：信號-
Red（EXC+）,Black（EXC-）,Green（SIG+）,White（SIG-）

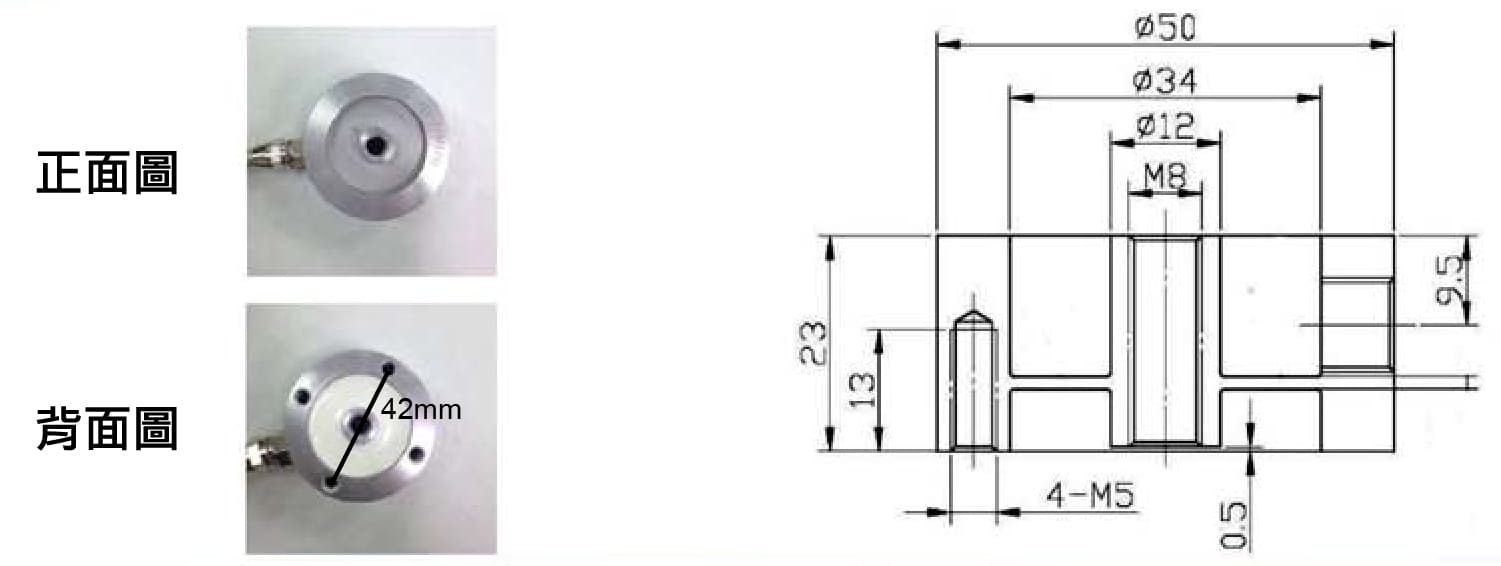

產品尺寸



圓形荷重元LS-DC1尺寸
