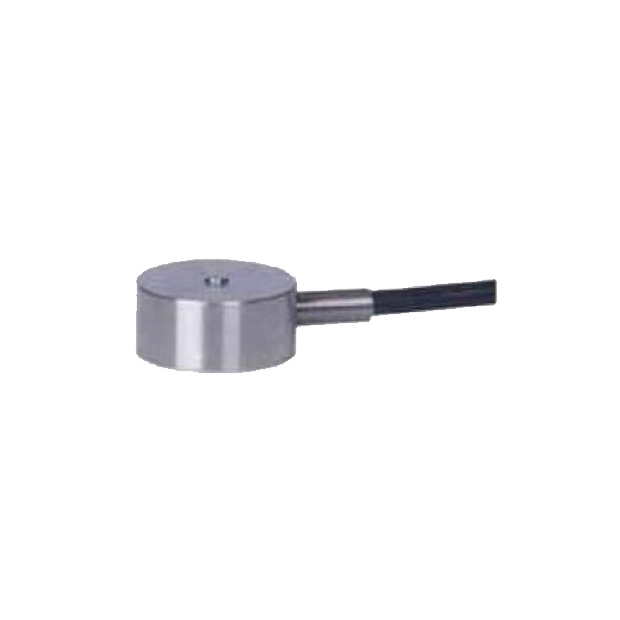

FFUBA - 圓形荷重元LS-DC5 - 力通

FFUBA - 圓形荷重元LS-DC5 - 力通

FFUBA LS-DC5 是專為微壓力量測與狹小空間應用打造的圓形荷重元，具備 5～50kg 測量範圍與 0.5% 高精度。產品直徑僅 19.1mm、高度僅 9mm，採用鋁合金結構並具 IP65 膠封密封，兼具輕巧、防水與耐用特性。非常適合導入至手感度、插拔力、微載荷測試等自動化裝置中，確保穩定且可靠的測量表現。
－ ＋
加入詢價車
/
詳細介紹

產品特點



荷重元LS-DC5
目錄下載(繁體)



 圓形荷重元LS-DC5



  1. 微壓力量測範圍5至50kg：適用於各種微壓力測量需求。

  2. 高精度0.5%：提供精確的測量結果。

  3. 低身小尺寸：直徑19.1mm，高度9mm，適合空間有限的應用。

  4. 鋁合金材質：輕便且耐用。

  5. 膠封密封：防水等級達到IP65，確保防水性能。

  6. 設計適用於空間與高度有限的應用：特別適用於微壓力量測的自動化設備。



產品規格



技術規格　Specification
額定荷重
Rated Capacities capacity		 5, 10, 20, 50 kg
額定輸出
Rated Output		 2.0 ± 0.1 mV/V
非線性
Non-linearity		 0.3% F.S
遲滯
Hysteresis		 0.3% F.S
重複性
Repeatability		 0.1% F.S
蠕變/回零(20分鐘)
20mins Creep/DR		 0.3% F.S
輸出溫度影響
Temperature Effect On Output		 0.3 % F.S / 10℃
零點溫度影響
Temperature Effect On Zero		 0.3 % F.S / 10℃
零點平衡
Zero Balance		 ±0.100 mV/V
輸入阻抗
Input Impedance		 350±10 Ω
輸出阻抗
Output Impedance		 350±10 Ω
絕緣阻抗
Insulation Impedance		 ≧2000 MΩ
安全過載率
Safe Overload		 150 % F.S
極限過載率
Ultimate Overload		 200 % F.S
工作溫度範圍
Operating Temperature Range		 -20~60 ℃
建議工作電壓
Recommended Excitation		 5 VDC
最大工作電壓
Maximum Excitation		 10 VDC
材質
Construction		 鋁合金 Aluminum Alloy
防水等級
Protection Class		 IP65
電纜線
Cable		 Φ3×1 m
接線方式
Mode of Connection		 紅：電源+，黑：電源-，綠：信號+，白：信號-
Red（EXC+）,Black（EXC-）,Green（SIG+）,White（SIG-）



產品尺寸



圓形荷重元LS-DC5尺寸
