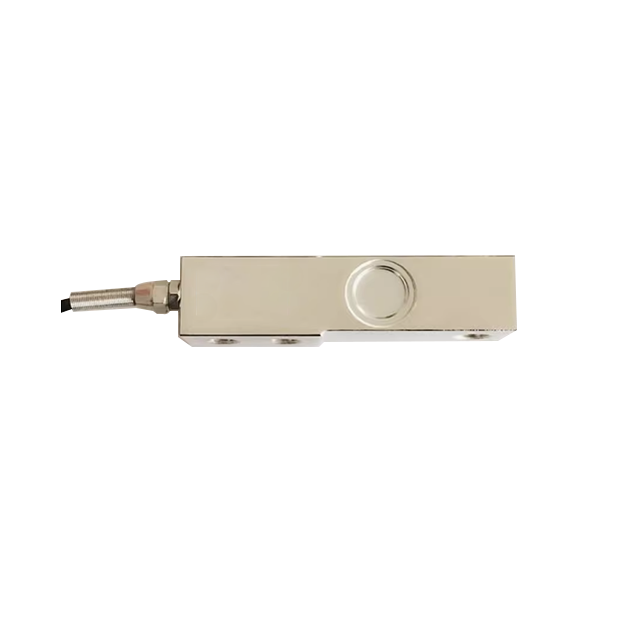

FFUBA - 長條型荷重元LS-ES系列 - 力通

FFUBA - 長條型荷重元LS-ES系列 - 力通

LS-ES 為 FFUBA 推出的高強度長條型荷重元，具備 100KG 至 5T 的秤重能力，採用全合金鋼結構與密封設計，確保在粉塵與濕氣環境下仍能穩定運作。此系列特別適用於超薄型地磅及其他各式工業秤重設備，具備出色耐用性與長期穩定性，是工業秤重系統整合的理想選擇。
－ ＋
加入詢價車
/
詳細介紹

產品下載



LSU-ES系列 目錄下載(繁體)



產品特點



 長條型荷重元LS-ES系列



  1. 秤量範圍：LS-ES型傳感器的秤量範圍從100KG到5T，能夠滿足多樣化的秤重需求。

  2. 全合金鋼結構：採用高強度合金鋼材料，確保傳感器的耐用性和可靠性，適應嚴苛的工業環境。

  3. 密封性能：傳感器具有優異的密封性能，有效防止環境中的塵埃和濕氣，保證長期穩定運行。

  4. 應用範圍廣：適用於超薄型地磅及其他各種秤重設備，能夠在複雜的工業環境中發揮出色性能。



產品規格



型號
Type		 LS-ES-100 LS-ES-200 LS-ES-300 LS-ES-500 LS-ES-1 LS-ES-2 LS-ES-3 LS-ES-5
額定載荷 100KG 200KG 300KG 500KG 1t 2t 3t 5t
靈敏度 1.0 - 2.0 mv/V
非線性 ± 0.02 % F.S
滯後誤差 ±0.02%F.S
重複性誤差 ± 0.02 % F.S
蠕變 ± 0.02 % F.S / 30min
零點溫度係數 ± 0.1 % F.S / 10 ℃
輸出溫度係數 ± 0.02 % F.S / 10 ℃
輸入阻抗 385 ± 10
輸出阻抗 350 ± 5
絕緣電阻 ≧ 5000 MΩ
供電電壓 建議8V (可根據客戶選擇)
工作溫度範圍 - 10 ℃ ~ 70 ℃
材質 不鏽鋼

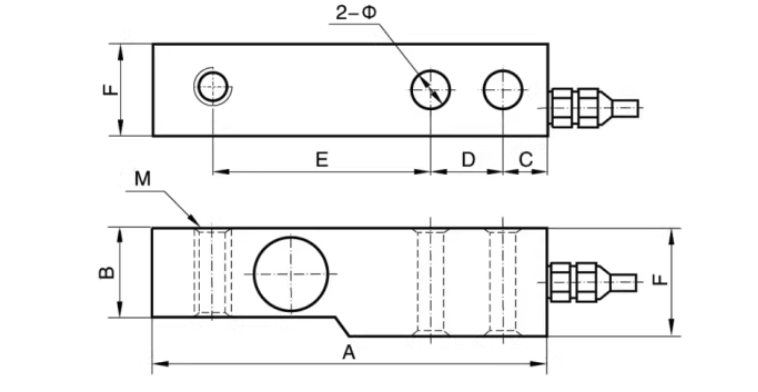

產品尺寸



長條型荷重元LSU-ES系列尺寸
量程 A B C D E F Ø M
0.05 - 2T 130 30 15 25 75 32 12 12
3T - 5T 171 38 19 38 96 48 20 M18*1.5

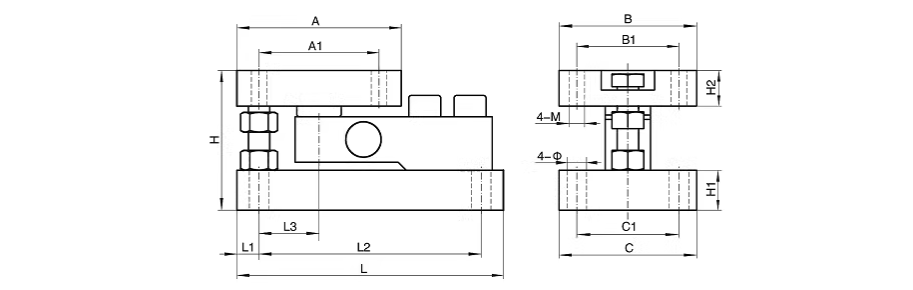

含秤重模組尺寸圖
量程 尺寸 / mm
T A A1 B B2 C C1 L L1 L2 L3 H H1 H2 M Ø
0.05 - 2 100 80 110 90 110 90 160 10 140 40 103.5 16 16 10 12
3 - 5 150 122 110 80 110 80 228 14 200 61 109.5 24 26.5 16 18

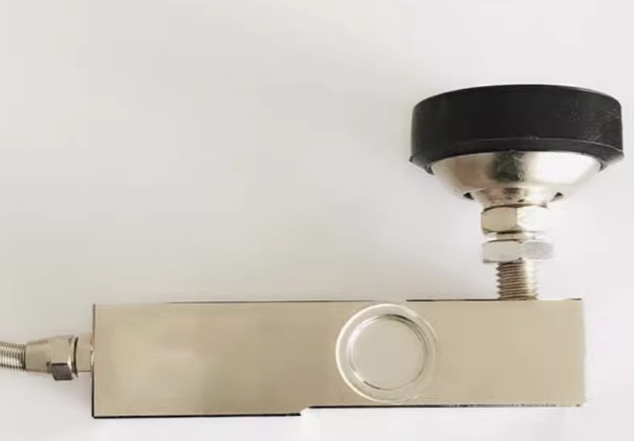

含秤角

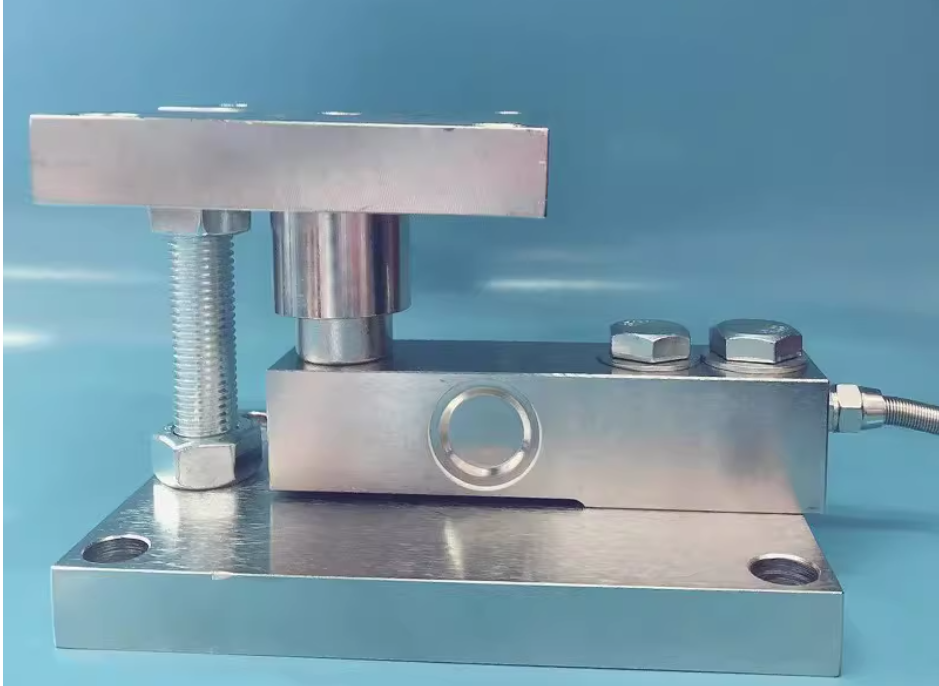

含秤重模組

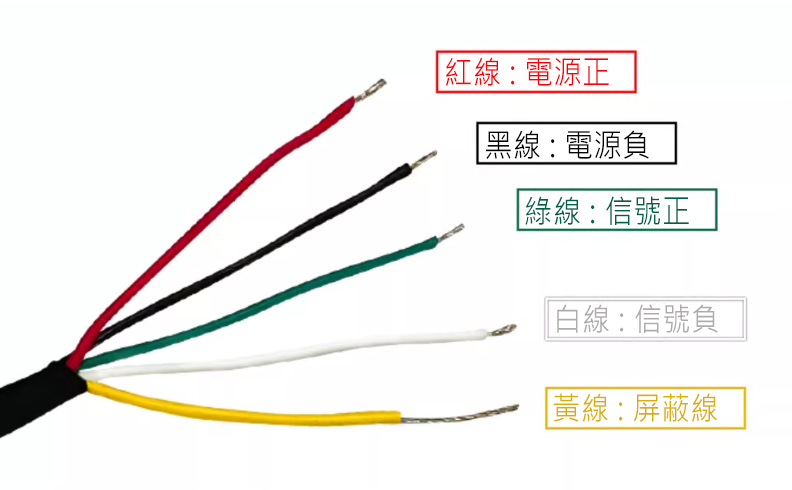

產品接線圖



長條型荷重元LS-ES接線圖
