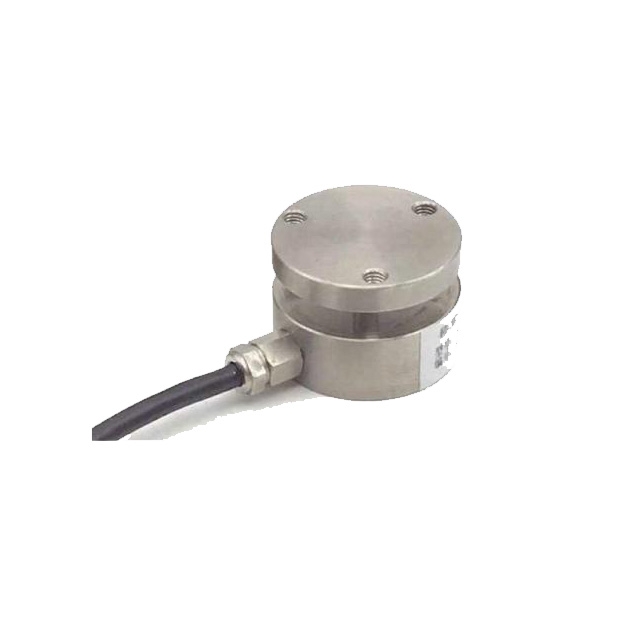

FFUBA - 微型荷重元LS-GD3 - 力通

FFUBA - 微型荷重元LS-GD3 - 力通

FFUBA LS-GD3 是一款專為狹小空間與精密裝置設計的微型荷重元，具備圓型機構與靈活安裝結構，能直接施壓或搭配治具使用，操作便利。量程範圍從 5kg 至 500kg，廣泛應用於氣缸、油壓缸與自動化設備中的重量與壓力感測需求，提供高穩定性與安裝彈性。
－ ＋
加入詢價車
/
詳細介紹

產品下載



荷重元 LS-GD3 目錄下載(繁體)


產品特點

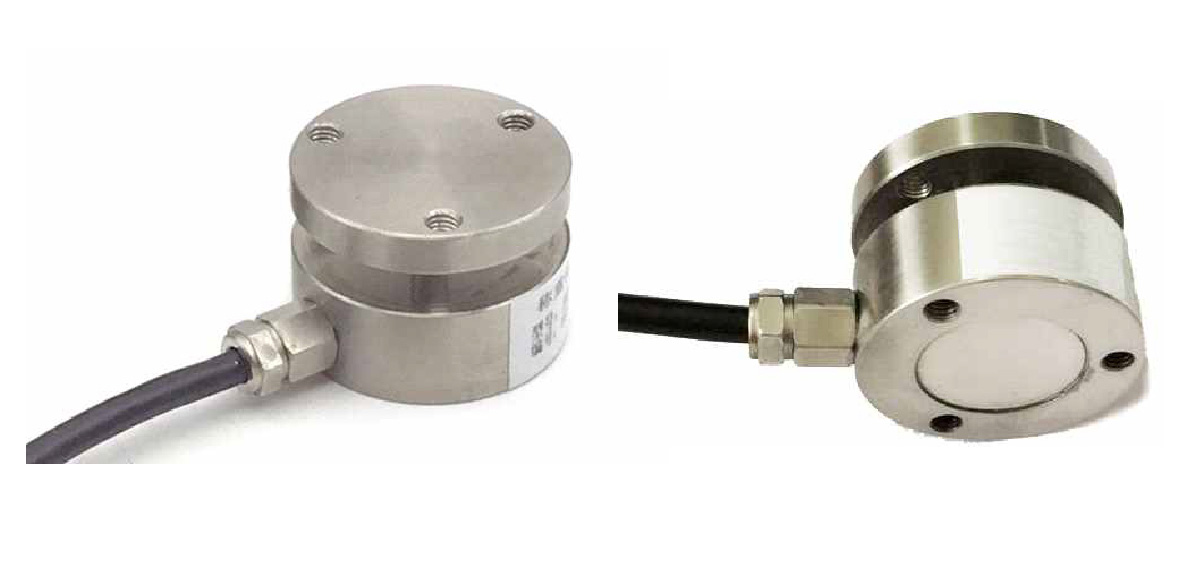

 微型荷重元LS-GD3



  1. 體積小巧：非常適合空間有限的應用

  2. 安裝方便：設計靈活，簡便安裝

  3. 圓型設計：特別適合於氣缸或油壓缸施壓使用

  4. 上方附有小圓盤：可直接施壓，或鎖附治具使用，操作靈活

  5. 量程範圍廣：5kg至500kg可選，滿足多種需求


    微型荷重元LS-GD3



產品規格



量程 5/10/20/30/50/100/200/300/500KG
靈敏度 1 ~ 2mv ± 0.1 mV/V
非線性 ± 0.1% F．S
滯後誤差 ± 0.1% F．S
重複性誤差 ± 0.1% F．S
零點溫度係數 ± 0.2% F．S / 10℃
輸出溫度係數 0.2% F．S / 10℃
蠕變 0.2% F．S / 30min
輸入阻抗 385 ± 10 Ω
輸出阻抗 350 ± 5 Ω
絕緣電阻 ≧ 5000 M Ω
供橋電壓 10 V
工作溫度範圍 -20 ~ +70℃
允許過負荷 150% F．S
材質 合金鋼
密封等級 LP67
接線 紅 : 電源正  黑 : 電源負
綠 : 信號正  白 : 信號負

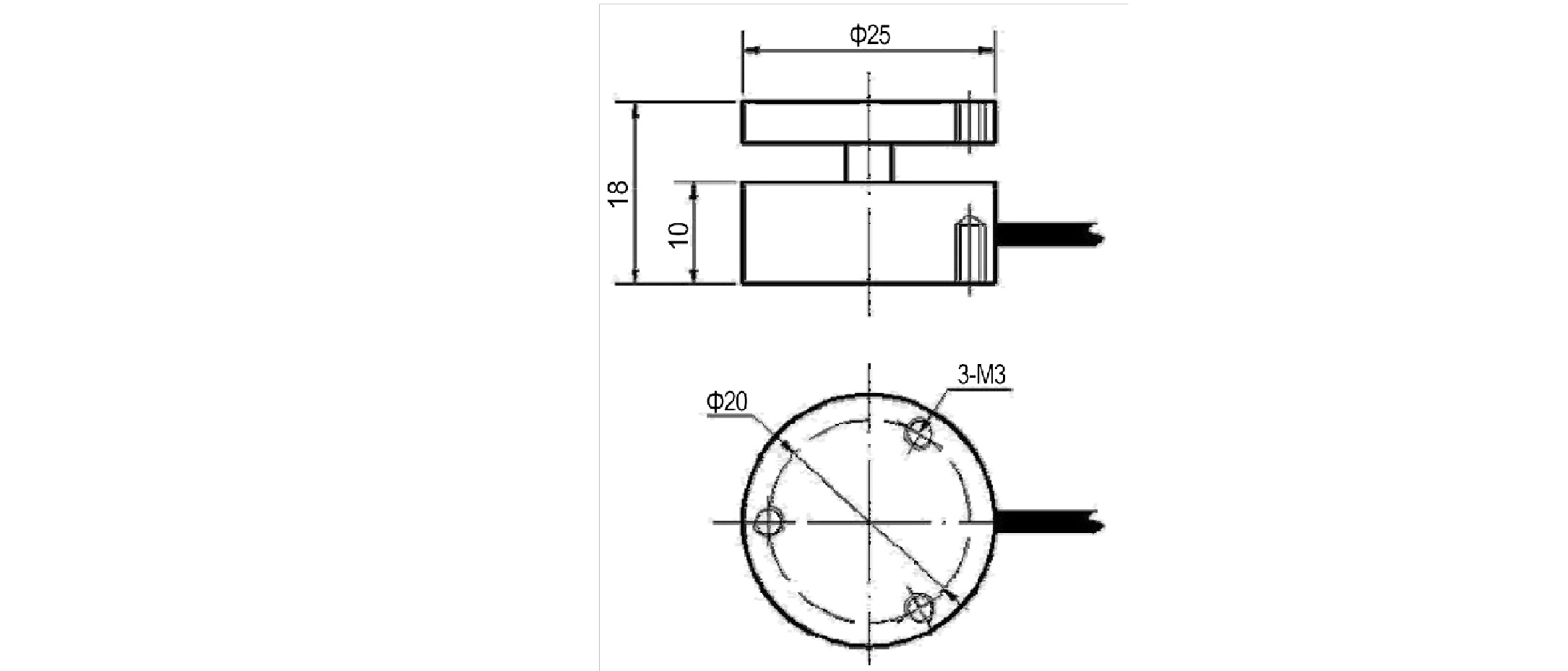

產品尺寸



微型荷重元LS-GD3尺寸

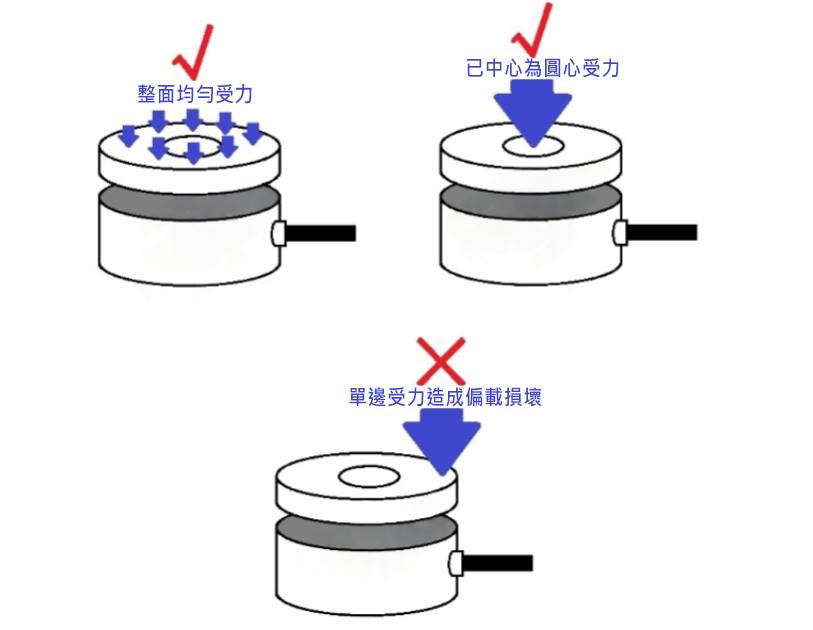

使用注意事項



使用注意事項
