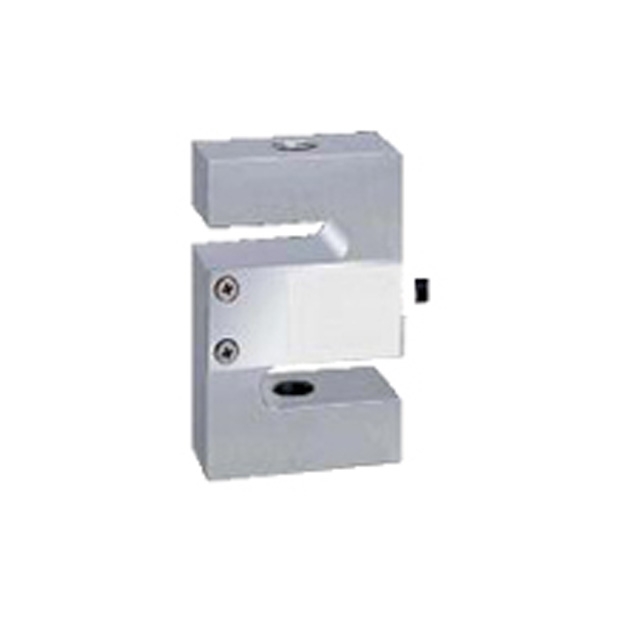

FFUBA - S型荷重元LS-ST3 - 力通

FFUBA - S型荷重元LS-ST3 - 力通

FFUBA LS-ST3 是一款適用於拉伸與壓縮應用的 S型荷重元，具備簡單結構與便利安裝特性，可大幅簡化作業流程。產品本體經陽極處理，提升抗腐蝕與使用壽命；採膠封防潮設計，有效防止濕氣滲入，確保長期穩定運作。廣泛應用於各式吊秤、吊車及工業用秤重設備中，是高可靠性與高性價比的感測器解決方案。
－ ＋
加入詢價車
/
詳細介紹

產品特點



荷重元LS-ST3
目錄下載(繁體)



 S型荷重元LS-ST3



  1. 適用範圍：LS-ST3型傳感器適用於拉伸與壓縮的應用，涵蓋多種工業場合。

  2. 使用方便：設計簡單，操作便捷，安裝容易，減少操作複雜度。

  3. 陽極處理：經過陽極處理，增強傳感器的抗腐蝕和耐用性。

  4. 膠封防潮：具有膠封防潮設計，能夠有效防止環境濕氣對傳感器的影響，確保長期穩定運行。



產品規格



技術規格　Specification
額定荷重
Rated Capacities capacity		 5, 10, 20, 50,100,200 (kg)
額定輸出
Rated Output		 2.0 mV/V±0.5%
非線性
Non-linearity		 0.03%F.S
遲滯
Hysteresis		 0.03%F.S
重複性
Repeatability		 0.03%F.S
蠕變/回零(20分鐘)
20mins Creep/DR		 0.03%F.S
輸出溫度影響
Temperature Effect On Output		 0.02%F.S/10℃
零點溫度影響
Temperature Effect On Zero		 0.03%F.S/10℃
零點平衡
Zero Balance		 ±0.0200mV/V
輸入阻抗
Input Impedance		 410±15 Ω
輸出阻抗
Output Impedance		 350±5%Ω
絕緣阻抗
Insulation Impedance		 ≥5000 MΩ
安全過載率
Safe Overload		 150 %F.S
極限過載率
Ultimate Overload		 200 %F.S
工作溫度範圍
Operating Temperature Range		 -20~60 ℃
建議工作電壓
Recommended Excitation		 5~12 VDC
最大工作電壓
Maximum Excitation		 15 VDC
材質
Construction		 鋁合金 Aluminum Alloy
防水等級
Protection Class		 IP67
電纜線
Cable		 Φ6×2 m
接線方式
Mode of Connection 		 紅：電源+，黑：電源-，綠：信號+，白：信號-
Red（EXC+）,Black（EXC-）,Green（SIG+）,White（SIG-）

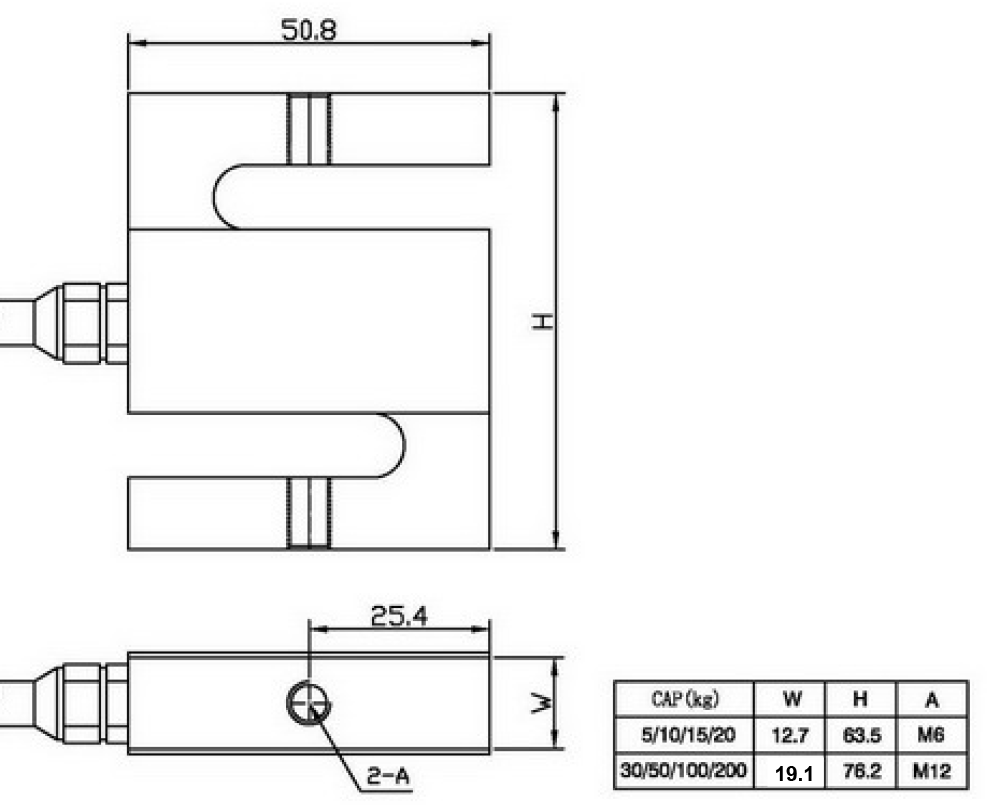

產品尺寸



S型荷重元LS-ST3尺寸
