產品特點

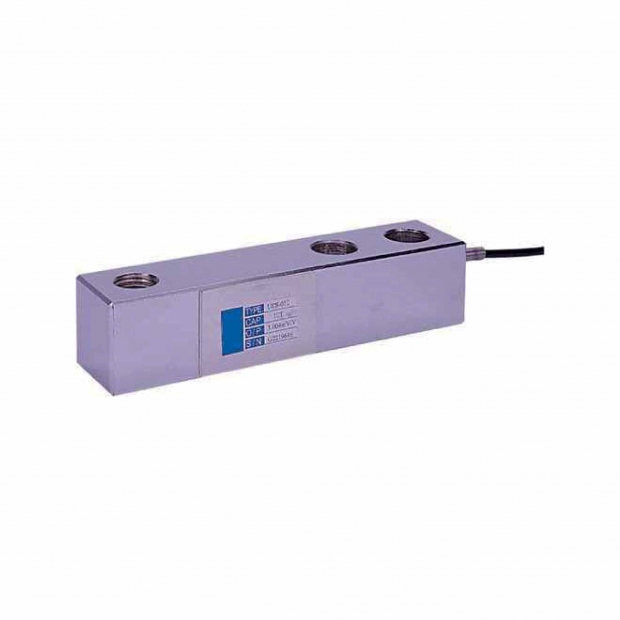

長條型荷重元LSU-ES系列
-
秤量範圍：LSU-ES型傳感器的秤量範圍從0.5t到10t，能夠滿足多樣化的秤重需求。
-
全合金鋼結構：採用高強度合金鋼材料，確保傳感器的耐用性和可靠性，適應嚴苛的工業環境。
-
密封性能：傳感器具有優異的密封性能，有效防止環境中的塵埃和濕氣，保證長期穩定運行。
-
應用範圍廣：適用於超薄型地磅及其他各種秤重設備，能夠在複雜的工業環境中發揮出色性能。
產品規格
| 型號 Type |
LSU-ES-0.5 | LSU-ES-1 | LSU-ES-2 | LSU-ES-3 | LSU-ES-5 | LSU-ES-10 |
| 額定載荷 Maximum capacity |
0.5t | 1t | 2t | 3t | 5t | 10t |
| 彈性體材質 Material |
Alloy steel | |||||
| 推荐激勵電壓 Recommended excitation |
5~12V | |||||
| 最大激勵電壓 Maximum Excitation |
15V | |||||
| 輸出靈敏度 Rated output (=RO) |
3 ± 0.0025 mV/V | |||||
| 零點範圍 Zero balance |
± 0.030%RO | |||||
| 蠕變(20min) Creep error (20 minutes) |
± 0.03%RO | |||||
| 重復性 Repeatability |
± 0.02%RO | |||||
| 輸入阻抗 Repeatability |
390 ± 3Ω | |||||
| 輸出阻抗 Output resistance |
350 ± 3Ω | |||||
| 溫度補償範圍 Compensated temperature range |
-10 ~ 40℃ | |||||
| 允許使用溫度範圍 Operating temperature range |
-20 ~ 60℃ | |||||
| 溫度對輸出靈敏度的影響 Temperature effect on output |
0.02%Load/10℃ | |||||
| 溫度對零點輸出的影響 Temperature effect on zero |
0.02%RO/10℃ | |||||
| 安全過載範圍 Safe load limit |
150%of rat. cap. | |||||
| 極限過載範圍 Ultimate load |
200%of rat. cap. | |||||
| 密封 Sealing |
Potted | |||||
| 防護等級 Protection class |
IP 66 | |||||

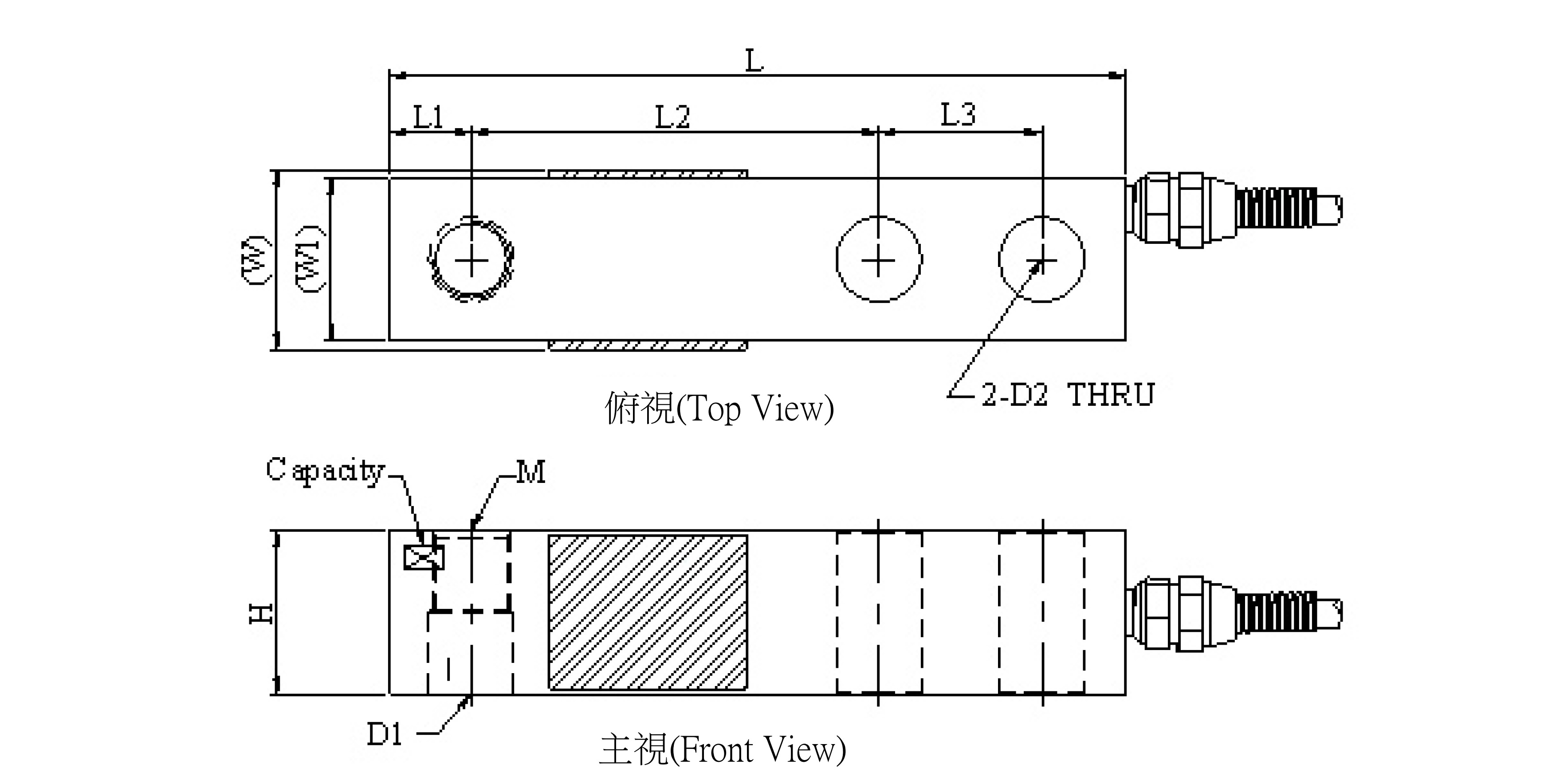

產品尺寸
| TYPE | L | L1 | L2 | L3 | H | W | W1 | D1 | D2 | M |
| LSU-ES 0.5 ~ 3t | 130 | 12.7 | 76.2 | 25.4 | 31.3 | 33.5 | 31.5 | Φ13.5 | Φ13.5 | M12 X 1.75 |
| LSU-ES 5t | 172 | 19.05 | 95.25 | 38.1 | 38.1 | 40 | 38.1 | Φ19.8 | Φ19.8 | M18 X 1.5 |
| LSU-ES 10t | 225.6 | 26.5 | 122.9 | 50.8 | 50.8 | 53 | 50.8 | Φ31 | Φ26.4 | M30 X 2 |
其他相關資料
電路接線圖

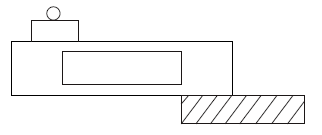

安裝方式
