產品特點

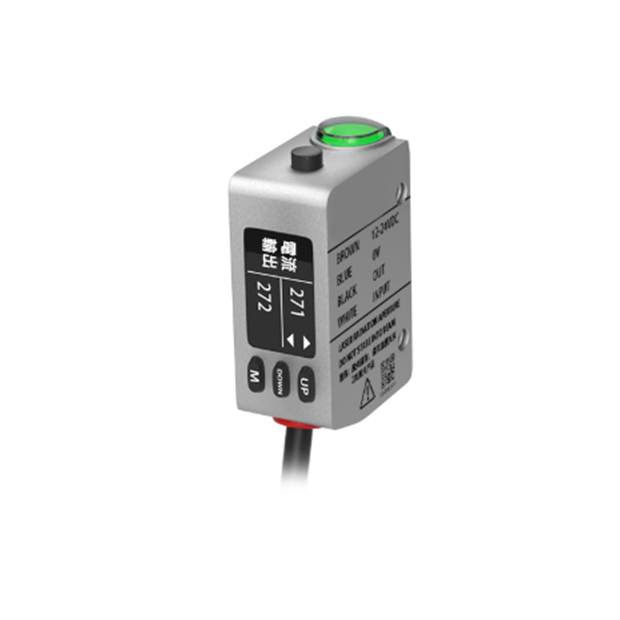

FFUBA長距離雷射測距感測器
- 遠距穩定檢測：
- 最大距離達 3000mm，傾斜安裝也穩定。 - 雙重判斷：
- 距離 + 光強度，準確排除背景干擾。 - 背景抑制：
- 忽略微變與髒污，只偵測明顯變化。 - IP65 防護：
- 抗水抗油，適用嚴苛環境。 - 遠距設定：
- 降低碰撞風險，提升作業安全與效率。 - 一鍵設定：
- 按鈕操作，快速完成設定。 - 狀態指示燈：
- 清楚顯示運作與錯誤狀態。
產品規格
| 產品型號 | LTF-3000N | LTF-3000A | LTF-3000RS | |
| 輸出形式 | NPN | 類比輸出 | RS485 | |
| 檢測距離 | 30～3000 mm | |||
| 光點直徑 | Φ2 mm | |||
| 響應時間 | 1.5 ms／10 ms／50 ms（可切換） | |||
| 光源 | 種類 | 紅色雷射（660 nm） | ||
| 雷射等級 | 第2類雷射／Ⅱ類雷射產品 | |||
| 功能 | 指示燈 | 綠色表示未檢測到物體，橙色表示已檢測到物體 | ||
| 計時器模式 | OFF／ON延遲／OFF延遲／單脈衝 | |||
| 電 氣 規 格 |
電源電壓 | 電源電壓：10～30 VDC，包含波動 ±10%（p-p），Class2 或 LPS | ||
| 耗電功率 | 低於 450 mW（24 V 時電流低於 18 mA，12 V 時電流低於 34 mA） | |||
| 控制輸出 | 外加電壓：30 VDC以下，控制電流：100 mA以下 殘餘電壓：10 mA以下時 1.2 V以下；10～100 mA時 2 V以下 |
|||
| 保護電路 | 電源逆接保護、輸出過電流保護、輸出過電壓保護、輸出逆接保護 | |||
| 輸出動作 | 可切換入光時 ON／遮光時 ON | |||
| 外部輸入 | 輸入時間：35 ms 以上時有效 ON、35 ms 以上時有效OFF 投光停止：2 ms 以上時有效 ON、20 ms 以上時有效 OFF 短路電流條件判定：NPN：1 mA 以下、PNP：2 mA 以下 |
|||
| 環 境 耐 受 性 |
外殼防護等級 | IP65 | ||
| 環境光照 | 白熾燈：低於 2000 lux、日光：低於 4000 lux | |||
| 使用環境溫度 | -10 至 +50℃（無凝結） | |||
| 保存環境溫度 | -25 至 +75℃（無凝結） | |||
| 相對濕度 | 35 至 85%RH（無凝結） | |||
| 抗衝擊性 | 1000 m/s²，X、Y、Z 三方向各 6 次 | |||
| 抗振動性 | 至 55 Hz，雙振幅 1.5 mm，X、Y、Z 三方向各 2 小時 | |||
| 絕緣電阻 | 高於 20 MΩ（500 VDC） | |||
| 耐電壓 | 1000 VAC，50/60 Hz，持續 1 分鐘 | |||
| 材質 | 外殼：SUS316L 不鏽鋼、顯示屏：PES 鏡頭蓋：PMMA（表面附防刮塗層）、接頭／連接器：FKM |
|||

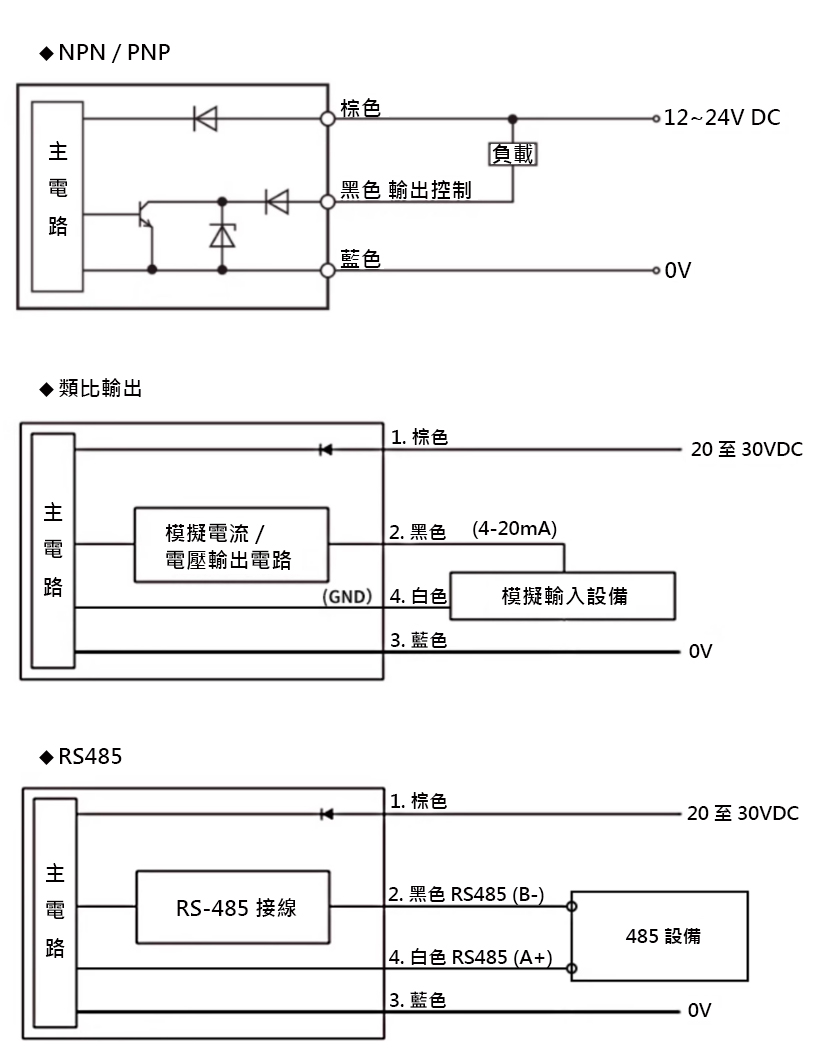

產品接線圖

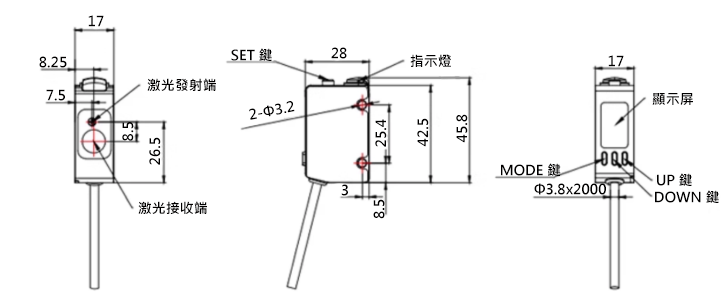

產品尺寸
