產品特點

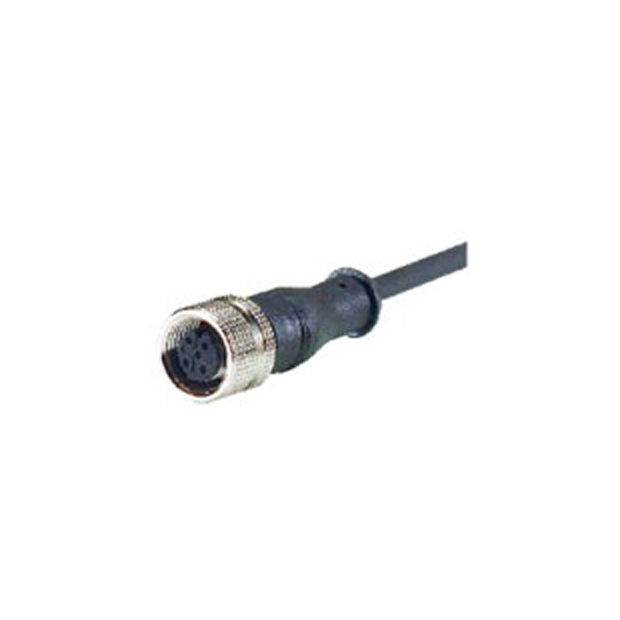

M12母接頭線

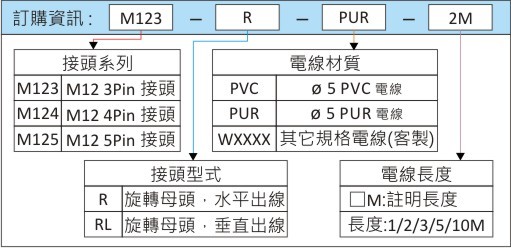

- 接頭系列：
- M123：M12 3Pin 接頭
- M124：M12 4Pin 接頭
- M125：M12 5Pin 接頭 - 電線材質：
- PVC：標準PVC電線
- PUR：耐用的PUR電線 - 接頭型式：
- R：旋轉母頭，水平出線
- RL：旋轉母頭，垂直出線 - 電線直徑：
- Ø5：直徑5mm，材質可選PVC或PUR - 電線長度：提供多種長度選擇，包括1米、2米、3米、5米和10米，客戶可註明其他特定長度（□M）進行客製。
- 客製電線：可根據客戶需求提供其它規格的電線（WXXXX）。
產品規格
| 型號 | M123R - □ M123RL - □ |
M124R - □ M124RL - □ |
M125R - □ M125RL - □ |
|||
|---|---|---|---|---|---|---|
 |
 |
|
|
|||
| 腳位接線顏色 | 1 : 棕色 2 : N/C(不使用) 3 : 藍色 4 : 黑色 5 : N/C(不使用) |
1 : 棕色 2 : 白色 3 : 藍色 4 : 黑色 5 : N/C(不使用) |
1 : 棕色 2 : 白色 3 : 藍色 4 : 黑色 5 : 灰色 |
|||
| 接點數量 | 3 | 4 | 5 | |||
| 額定電壓 | 250V AC/DC | 60V AC/DC | ||||
| 額定電流 | 4A | |||||
| 端子材質 | 銅鍍金 | |||||
| 包覆端子材質 | PU | |||||
| 接頭外觀材質 | PU | |||||
| 接頭外觀顏色 | 黑色 | |||||
| 電線材質 | PVC | PUR | PVC | PUR | PVC | PUR |
| 電線顏色 | 黑色 | |||||
| 導體規格 | 22AWG | |||||
| 回路 | ─ | |||||
| 指示燈顏色 | ─ | |||||
| 保護構造等級(IEC60529) | IP67 | |||||
| 使用溫度範圍 | -20~80℃ | |||||

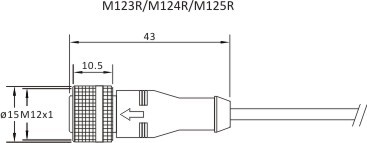

產品尺寸
