產品特點

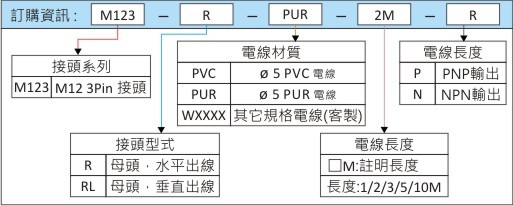

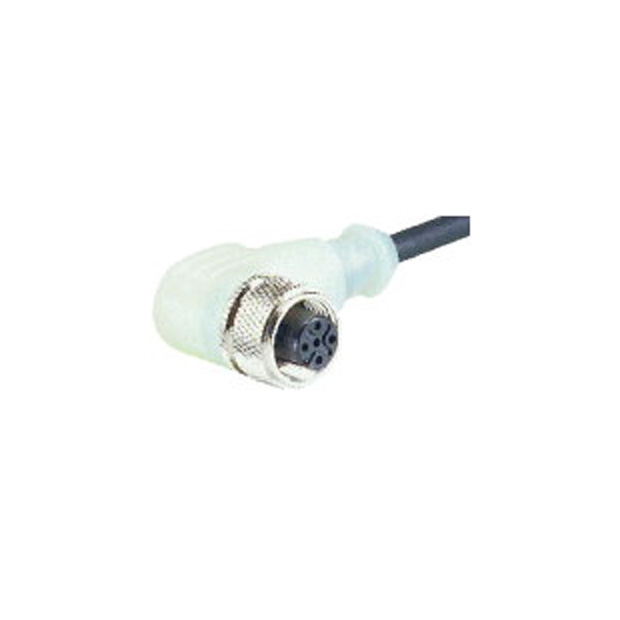

M12器接頭線(附LED)
- 接頭系列：
- M123：M12 3Pin 接頭 - 電線材質：
- PVC：標準PVC電線，直徑Ø5mm
- PUR：耐用的PUR電線，直徑Ø5mm - 輸出類型：
- P：PNP輸出
- N：NPN輸出 - 接頭型式：
- R：旋轉母頭，水平出線
- RL：旋轉母頭，垂直出線 - 電線長度：提供多種長度選擇，包括1米、2米、3米、5米和10米，客戶可註明其他特定長度（□M）進行客製。
- 客製電線：可根據客戶需求提供其它規格的電線（WXXXX）。
產品規格
| 型號 | M123R - □ - N M123RL - □ - N |
M125R - □ - P M125RL - □ - P |
||||
|---|---|---|---|---|---|---|
 |
 |
|||||
| 腳位接線顏色 | 1 : 棕色 2 : N/C(不使用) 3 : 藍色 4 : 黑色 5 : N/C(不使用) |
|||||
| 接點數量 | 3 | |||||
| 額定電壓 | 10-30V AC/DC | |||||
| 額定電流 | 4A | |||||
| 端子材質 | 銅鍍金 | |||||
| 包覆端子材質 | PU | |||||
| 接頭外觀材質 | PU | |||||
| 接頭外觀顏色 | 透明 | |||||
| 電線材質 | PVC | PUR | PVC | PUR | ||
| 電線顏色 | 黑色 | |||||
| 導體規格 | 22AWG | |||||
| 回路 | NPN | PNP | ||||
| 指示燈顏色 | 電源 : 綠色LED, 動作 : 黃LED | |||||
| 保護構造等級(IEC60529) | IP67 | |||||
| 使用溫度範圍 | -20~80℃ | |||||

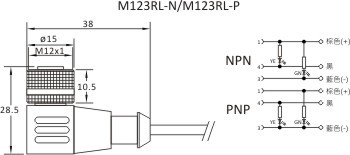

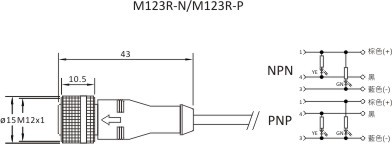

產品尺寸
