產品特點

1. 高精確度：
   - 直流 /PT - 100 / 電位計 / 電阻 / 荷重元：精確度達 ±0.1% R.O.
   - 交流：精確度達 ±0.2% R.O.
2. 多種輸入與輸出選擇：
   - 提供多種可供選擇的輸入和輸出配置，適應不同需求。
3. 高絕緣耐壓：
   - 輸入、輸出和電源之間的絕緣耐壓達 2000V / 每分鐘，確保安全運行。
4. 高穩定性和安全性：
   - 採用防燃材質機殼（PC），提供高穩定性和安全性。

產品規格

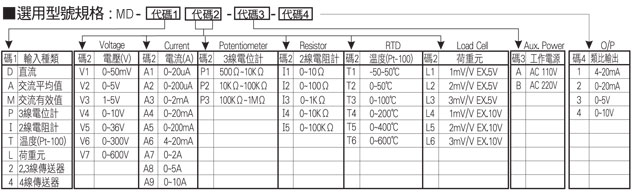

選用型號規格

※ 註1 : 2線傳送器規格內建 24Vdc 激發電源，適用於 2 線式 (LOOP POWER) 之壓力、温度、溼度，直接接線使用
※ 註2 : 3、4線傳送器規格提供24Vdc激發電源，適用於3、4線式之壓力溫度、溼度，直接接線使用
※ 註3 : 荷重元 (Load Cell) 之激發電源 EX.5V 可並聯 2 支，EX10V 則僅供單支使用
※ 註4 : 特殊規格請連絡業務訂製

1. 精確度 : ±0.1% R.O. (直流 / PT-100 / 電位計 / 電阻 / 荷重元)，±0.2% R.O. (交流)
2. 歸零調整範圍 : ≦ ±5% R.O.
3. 最大值調整範圍 : ≦ ±10% R.O.
4. 輸出漣波 : ≦ ±0.1% R.O.
5. 温度係數 : < ±100ppm/°C
6. 輸出反應時間 : < 250ms (0 ~ 90℃)
7. 隔離特性 : Input / Output / Power / Case
8. 絕緣阻抗 : > 100ΜΩ With 500Vdc
9. 絕緣耐壓 : 2kVac / 1Min
10. 輸入阻抗 :
    - 電壓 > 2V 以上 20kΩ / V，≦ 2V 以下 大於 200ΜΩ
    - 電流 ≧ 0.2A以上 100mV (端點壓降)，< 0.2A以下 1V (端點壓降)
11. 輸出推動能力 : 電壓輸出 < 20mA，電流輸出 < 10V
12. 使用環境條件 : 0 ~ 60℃，20 ~ 90% RH (非結露)
13. 存放環境條件 : 0 ~ 70℃，20 ~ 90% RH (非結露)
14. 安裝方式 : Socket / plugin

產品校正調整

產品尺寸

(UNIT : mm)

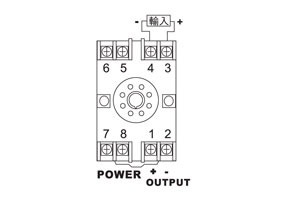

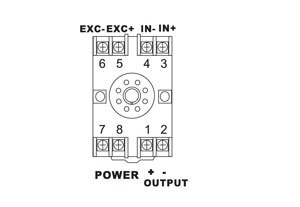

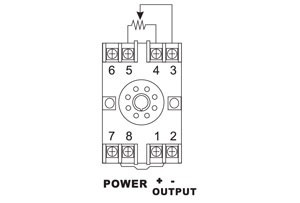

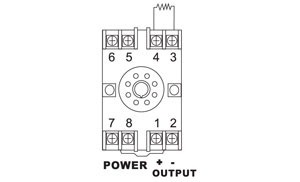

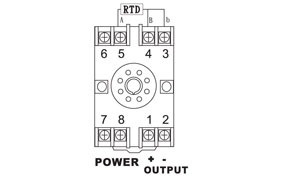

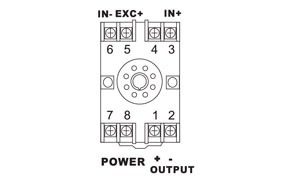

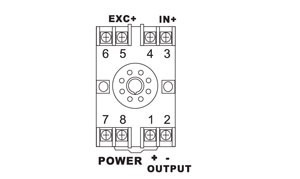

MD配線圖
