產品特點

1. 精確度：
   - 直流 / PT-100 / 電位計 / 電阻 / 荷重元：±0.1%R.O.
   - 交流：±0.2%R.O.
2. 多種輸入與輸出選擇：可以根據需要選擇不同的輸入和輸出方式。
3. 高電壓絕緣：輸入、輸出和電源之間的絕緣耐壓達到 2000V，每分鐘。
4. 高穩定性和安全性：
   - 機殼採用高穩定性的防燃材質 (PC)，提供高安全性。

產品規格

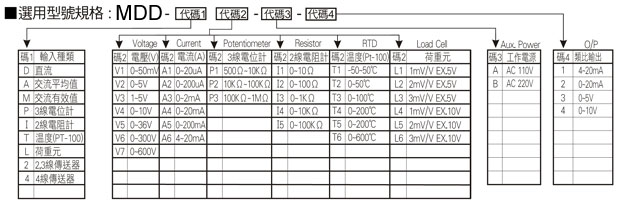

選用型號規格

※ 註1 : 2線傳送器規格內建 24Vdc 激發電源，適用於2線式 (LOOP POWER) 之壓力、溫度、溼度，直接接線使用
※ 註2 : 3、4線傳送器規格提供 24Vdc 激發電源，適用於3、4線式之壓力，溫度、溼度，直接接線使用
※ 註3 : 荷重元 (Load Cell) 之激發電源 EX.5V 可並聯2支，EX10V則僅供單支使用
※ 註4 : 特殊規格請連絡業務訂製

1. 精確度 : ± 0.1% R.O. (直流 / PT - 100 / 電位計 / 電阻 / 荷重元)，± 0.2% R.O. (交流)
2. 顯示幕 : 高亮度紅色 LED，字高 10.2.mm (0.4”)
3. 顯示值範圍 : -19999 ~ 99999
4. 類比輸出解析度 : 15 bit DAC
5. 歸零調整範圍 : ±9999 位數
6. 最大值調整範圍 : ±9999 位數
7. 輸出漣波 : ≦ ±0.1% R.O.
8. 溫度係數 : < ±100ppm/°C
9. 輸出反應時間 : < 250ms (0 ~ 90℃)
10. 隔離特性 : Input / Output / Power / Case
11. 絕緣阻抗 : > 100ΜΩ With 500Vdc
12. 絕緣耐壓 : 2kVac / 1Min
13. 輸入阻抗 :
    - 電壓 > 2V 以上 20kΩ / V，≦ 2V 以下 大於 200ΜΩ
    - 電流 ≧ 0.2A以上 100mV (端點壓降)，< 0.2A以下 1V (端點壓降)
14. 輸出推動能力 : 電壓輸出 < 20mA，電流輸出 < 10V
15. 使用環境條件 : 0~60℃，20~90% RH (非結露)
16. 存放環境條件 : 0~70℃，20~90% RH (非結露)
17. 安裝方式 : Socket / plugin

產品面板說明圖

產品尺寸

(UNIT : mm)

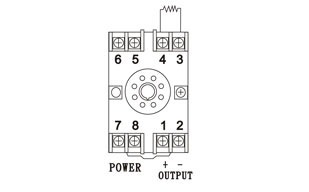

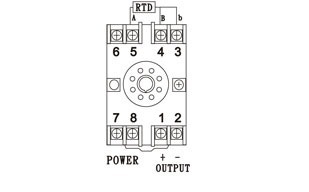

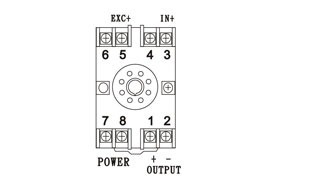

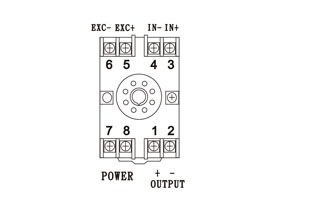

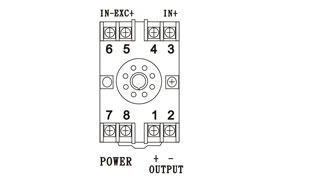

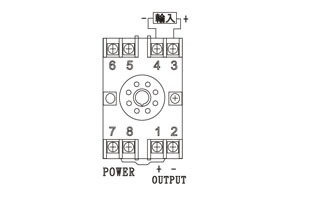

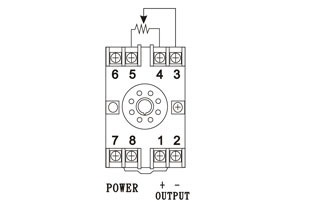

MD配線圖
