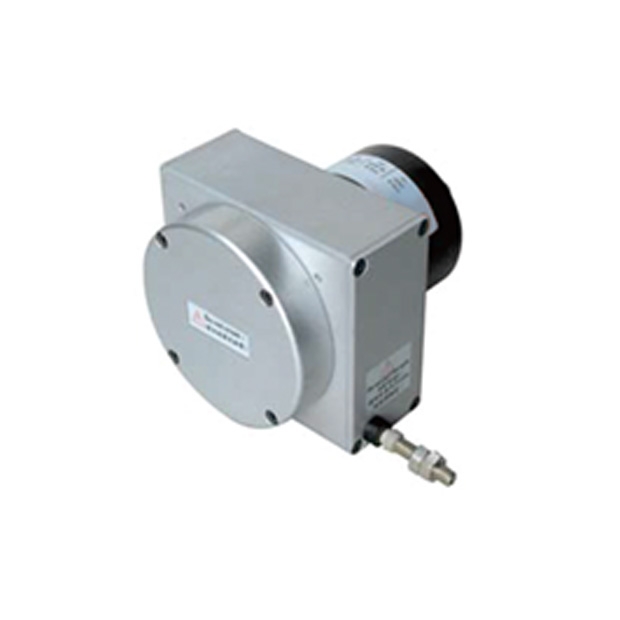

FFUBA - MLS-M拉線式譯碼器 - 力通

FFUBA - MLS-M 拉線式譯碼器是專為中度行程量測應用所打造的精密解決方案。具備200至5000mm的量測範圍，能適應多種應用場景。其多段解析度選擇最高達0.05 mm/pulse，讓使用者在關鍵位置控制與回饋系統中，享有高度的精準度與穩定性，是自動化設備與機械定位不可或缺的重要元件。

數量 :

－＋

加入詢價車

詳細介紹

產品特點

MLS-M拉線式譯碼器

適合量測中度行程：適用於中度行程量測，行程範圍為200 / 500 / 1000 / 2000 / 3000 / 4000 / 5000 mm，滿足多種應用需求。
高解析度：提供1 mm/pulse、0.5 mm/pulse、0.2 mm/pulse、0.1 mm/pulse 和0.05 mm/pulse 的高解析度，確保精確的量測結果。

ELECTRICAL SPEC.

Detection System	Incremental 增量型
Output Wave 輸出波形	Square Wave 方波
Stroke (mm) 量測行程	500, 1000, 2000, 3000, 4000, 5000
Standard Resolution (mm/pulse) 解析	1, 0.5, 0.2, 0.1, 0.05 mm/pulse (0.05 mm/pulse only for stroke:500, 1000, 2000 mm)
Accuracy 精度	(stroke 500 ~ 1000 mm) ±0.03% FS, ±1 count; (stroke 2000 ~ 5000 mm) ±0.05% FS, ±1 count
Output Phase 輸出相	AB phase or ABZ phase
Electronics 電路特性	NPN Voltage, NPN Open Collector, Push Pull or Line Driver
Power Supply 供應電源	DC 8~26V, DC 5V fixed
Current Consumption 消耗電流	≤ 60 mA
Output Capacity 輸出容量	Sync. Current: 20 mA, Residual Voltage: 0.5V or less
Max. Response 最大嚮應頻率	10K Hz ~ 50K Hz
Phase Different 相位差	A, B phase different 90°±45° (T/4±T/8), Z phase T±T/2
Wave Form Rise / Fall 波形上下時間	2 μs or less
Polarity 極性保護	Against Reverse Protection (not with DC 5V)

MECHANICAL SPEC.

Wire Specification 線徑規格	Material: SUS304 with nylon coating
	(stroke < 3 m) Diameter: 0.6 mm; Breaking load: 16 Kg
	(stroke ≧ 3 m) Diameter: 0.7 mm; Breaking load: 23 Kg
Max. Travel Speed 最大往復速度	1,000 mm / sec.
Vibration 震動	10g (10±1,500 Hz)
Shock 衝擊	20g per 11 ms
Cable 電線	Ø5.4, 100 cm long
Weight 重量	< 1,000g
Starting Torque on Spring 拉力	(stroke < 2 m) Max. 600 g; (stroke≧ 2 m) Max. 900 g

ENVIRONMENTAL SPEC.

Operating Temp. / Humidity 操作溫度/濕度	-10°C ~ 60°C, RH 35% ~ 90% (No Condensation)
Storage Temp. 儲存溫度	-20°C ~ 80°C
Protection 保護等級	IP64: Dust & Dripping Proof (only for encoder housing)
Life 壽命	Typical > 1 X 106 cycles

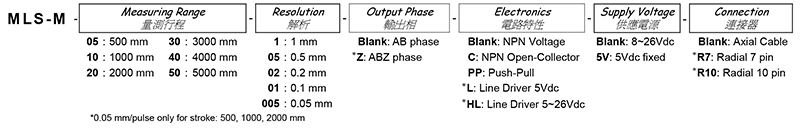

ORDERING INFORMATION

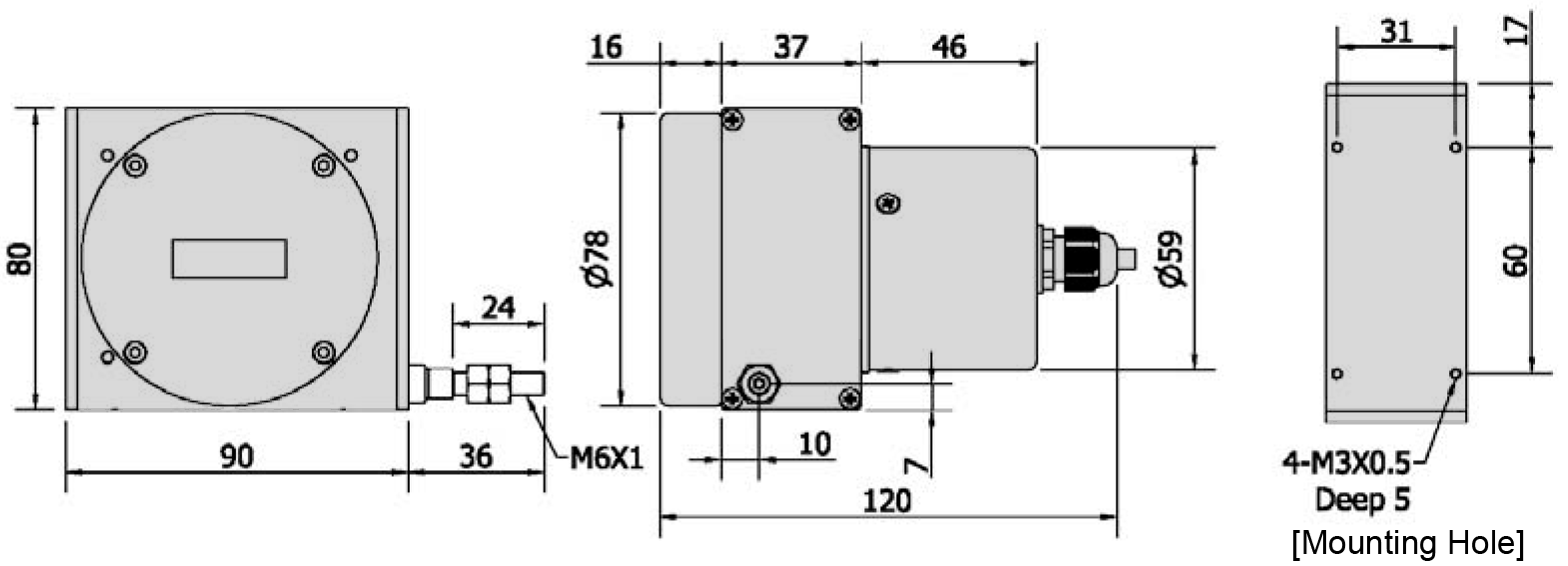

MLS-M拉線式譯碼器產品尺寸
