FFUBA - MLS-S 拉線式譯碼器專為短行程量測需求設計，支援200 / 500 / 1000mm量測範圍，適合精密定位與空間受限設備。具備多段解析度選擇，最高達0.04 mm/pulse，可精確掌握位置變化與位移回饋，是自動化控制、工業設備與智慧製造中不可或缺的高效感測元件。

數量 :

－＋

加入詢價車

詳細介紹

產品下載

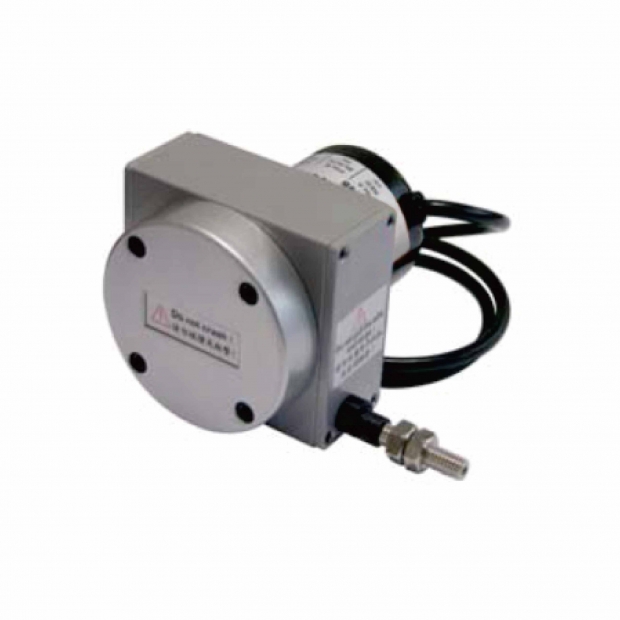

MLS-S拉線式譯碼器

適合量測較短行程：適用於較短行程量測，行程範圍為200 / 500 / 1000 mm，滿足多種應用需求。
高解析度：提供1 mm/pulse、0.5 mm/pulse、0.2 mm/pulse、0.1 mm/pulse 和0.04 mm/pulse 的高解析度，確保精確的量測結果。

ELECTRICAL SPEC.

Detection System	Incremental 增量型
Output Wave 輸出波形	Square Wave 方波
Stroke (mm) 量測行程	200, 500, 1000
Standard Resolution (mm/pulse) 解析	1, 0.5, 0.2, 0.1, 0.04 mm/pulse
Accuracy 精度	±0.05% FS, ±1 count
Output Phase 輸出相	AB phase or ABZ phase
Electronics 電路特性 NPN Voltage, NPN Open Collector, Push Pull or LineDriver
Power Supply 供應電源	DC 8~26V, DC 5V fixed
Current Consumption 消耗電流	≦ 60 mA
Output Capacity 輸出容量	Sync. Current: 20 mA, Residual Voltage: 0.5V or less
Max. Response 最大嚮應頻率	10K Hz ~ 50K Hz
Phase Different 相位差	A, B phase different 90°±45° (T/4±T/8), Z phase T±T/2
Wave Form Rise / Fall 波形上下時間	2 μs or less
Polarity 極性保護	Against Reverse Protection (not with DC 5V)

MECHANICAL SPEC.

Wire Specification 線徑規格	Material: SUS304 with nylon coating
Wire Specification 線徑規格	Diameter: 0.6 mm; Breaking load: 16 Kg
Max. Travel Speed 最大往復速度	1,000 mm / sec.
Vibration 震動	10g (10±1,500 Hz)
Shock 衝擊	20g per 11 ms
Cable 電線	Ø4.5, 50 cm long
Weight 重量	< 450g
Starting Torque on Spring 拉力	Max. 700 g

ENVIRONMENTAL SPEC.

Operating Temp. / Humidity 操作溫度/濕度	0°C ~ 60°C, RH 35% ~ 90% (No Condensation)
Storage Temp. 儲存溫度	-20°C ~ 80°C
Protection 保護等級	IP50: Dust Proof (only for encoder housing)
Life 壽命	Typical > 1 X 106 cycles

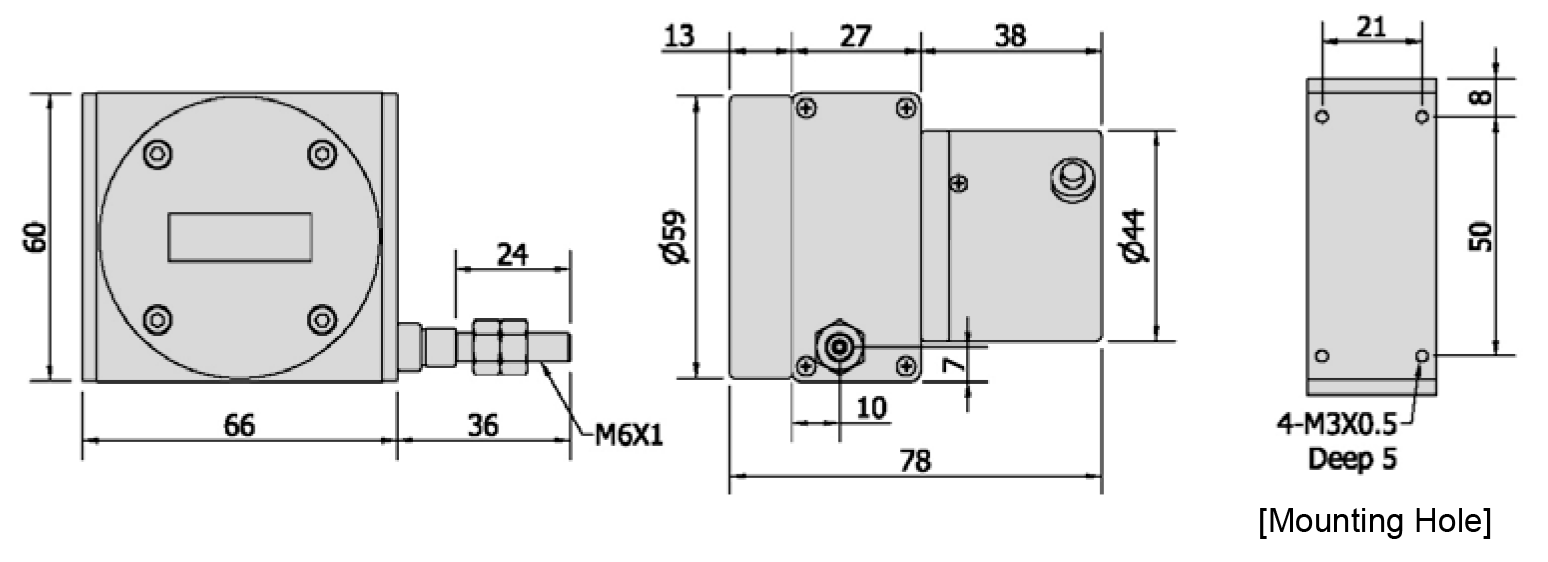

MLS-S拉線式譯碼器產品尺寸
