FFUBA - MPG-N2脈波信號產生器 (電子手輪) - 力通

FFUBA - MPG-N2脈波信號產生器 (電子手輪) - 力通

FFUBA - MPG-N2 脈波信號產生器（電子手輪）具備60mm大尺寸刻度盤面與100 PPR 高精度脈波輸出，讓操作更精確順手。支援 NPN Voltage 與 Line Driver 兩種輸出電路類型，廣泛適用於多種控制器與系統架構。電壓支援直流 5V 與 8~26V，具備良好的系統兼容性，是自動控制及數控機台的理想選擇。
－ ＋
加入詢價車
MPG-N2脈波信號產生器 (電子手輪).jpg
/
詳細介紹

產品特點



MPG-N2脈波信號
目錄下載(繁體) MPG-N2脈波信號
目錄下載(簡體)

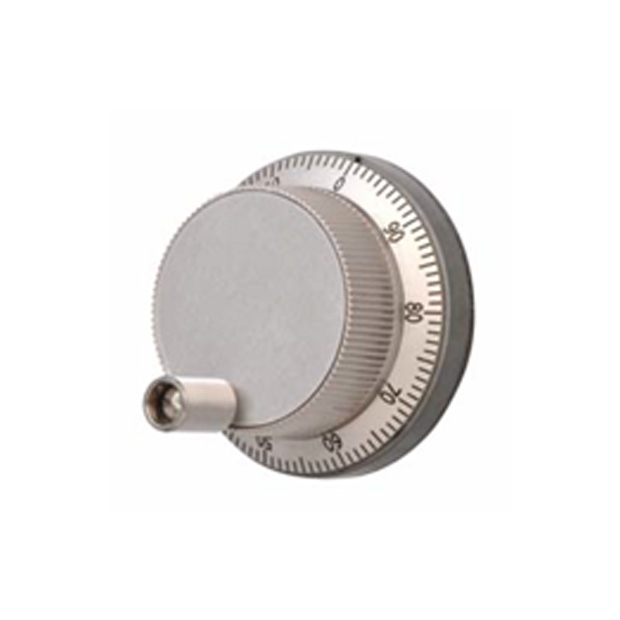

 MPG-N2脈波信號產生器 (電子手輪)
  1. 刻度盤面直徑：60毫米，方便操作。
  2. 解析度：100 PPR（每轉脈衝數），確保高精度。
  3. 電路特性：支持NPN Voltage和Line Driver，適用多種應用。
  4. 電壓範圍：兼容直流5V和8~26V，適應不同系統需求。


產品規格



ELECTRICAL SPEC.

Detection System Incremental 增量型
Output Wave 輸出波形 Square Wave 方波
Standard Number of Pulse Per
Revolution 解析		 100
Output Phase 輸出相 AB phase
Electronics 電路特性 NPN Voltage 電壓型 and Line Driver 差動式
Power Supply 供應電源 DC 8~26V, DC 5V fixed
Current Consumption 消耗電流 < 60 mA
Output Capacity 輸出容量 Sync. Current: 20 mA,
Residual Voltage: 0.5V or less
Max. Response 最大嚮應頻率 5K Hz
Phase Different 相位差 A, B phase different 90°±45° (T/4±T/8)
Wave Form Rise / Fall 波形上下時間 5 μs or less for NPN Voltage 電壓型,
350 ns or less for Line Driver 差動式

MECHANICAL SPEC.

Starting Torque (at 25°C) 起動轉矩 > 600 g
Max. Speed 最大機械容許速度 600 rpm (Maximum 瞬間容許速度);
200 rpm (Continuous 連續容許速度)
X.Y.Z. Vibration 震動 10 ~ 50 Hz / 1.5 mm X.Y.Z. 2hr)
Shock 衝擊 50 g per 11 ms
Rotational Life 回轉壽命 106 cycles (200 rpm)
Weight 重量 ≦ 250 g


ENVIRONMENTAL SPEC.

Operating Temp. / Humidity
操作溫度/濕度		 -10°C ~ 60°C, RH 35% ~ 90% (No Condensation)
Storage Temp.
儲存溫度		 -20°C ~ 80°C

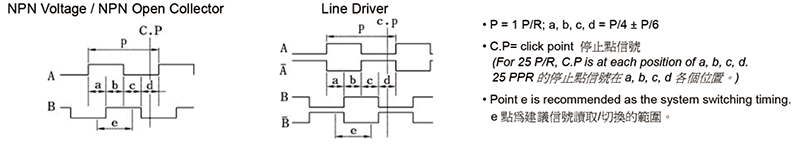

OUTPUT WAVE FORM (Clockwise rotation is “CW Rotation” looked from the front side)
OUTPUT WAVE FORM (Clockwise rotation is “CW Rotation” looked from the front side)

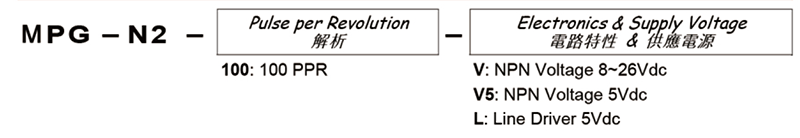

ORDERING INFORMATION

ORDERING INFORMATION

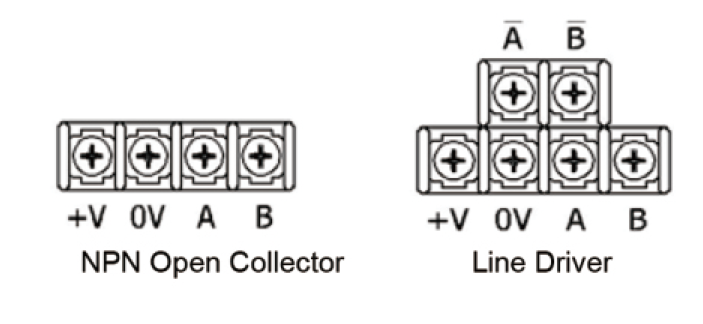

ELECTRICAL CONNECTION

ELECTRICAL CONNECTION

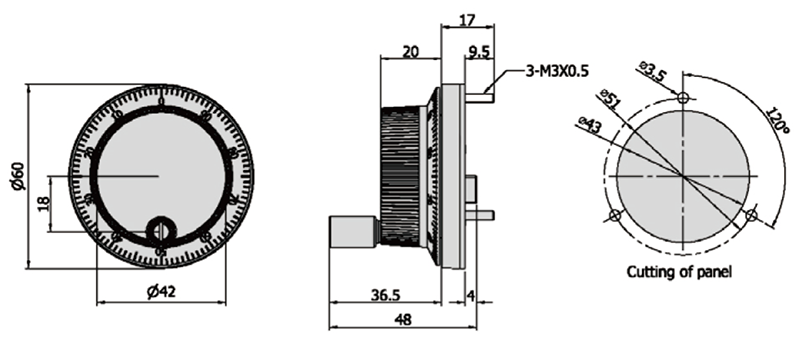

產品尺寸



MPG-N2脈波信號產生器 (電子手輪)產品尺寸
