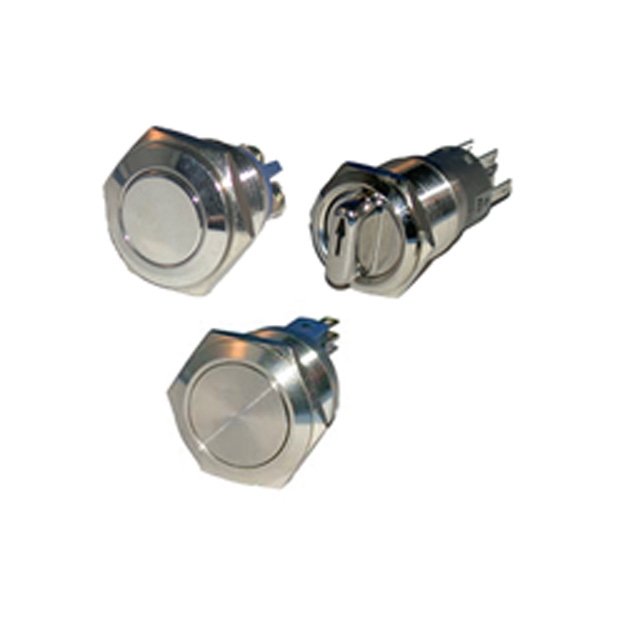

FFUBA - 金屬按鈕開關 - 力通

FFUBA - 金屬按鈕開關 - 力通

FFUBA - 金屬按鈕開關專為工控面板與設備控制設計，具備穩定耐用的金屬結構與高精度電氣性能。操作溫度範圍為-25°C至+55°C，濕度範圍45～85%RH，適用多種作業環境。接點電阻低於50mΩ、絕緣電阻大於100MΩ（DC500V測得），符合3A通電電流與250V絕緣等級要求。復歸型開關機械壽命達20萬次（電氣壽命10萬次），其他型式亦具高達10萬次機械／5萬次電氣壽命，延長使用週期並降低維護頻率。搭配IP40防塵保護設計，是追求穩定、經濟與效能平衡的高實用性金屬開關方案。
－ ＋
加入詢價車
/
詳細介紹

產品特點



金屬開關
目錄下載(繁體) 金屬開關
目錄下載(簡體)



  金屬開關




  1. 工作環境:
    - 溫度範圍：-25°C 到 +55°C
    - 溼度範圍：45% 到 85% RH
  2. 電氣特性:
    - 接觸電阻：50mΩ 以下
    - 絕緣電阻：DC 500V 電壓下，100MΩ 以上
    - 額定絕緣電壓：250V
    - 額定通電電流：3A
  3. 壽命:
    - 機械壽命：按鈕開關復歸型 20 萬次，其他開關 10 萬次
    - 電氣壽命：按鈕開關復歸型 10 萬次，其他開關 5 萬次
  4. 防護等級:
    - IP40



產品規格




  16∅金屬開關

外型圖 型號品名 接點 燈泡電壓 顏色 尺寸圖

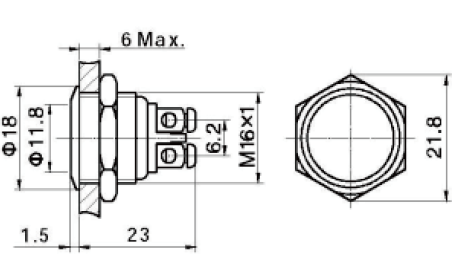

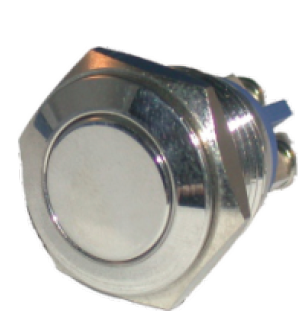

外型圖16Ø無燈金屬按鈕經濟型(平頭) F16.P1CM1A-Z
16Ø無燈金屬按鈕
經濟型(平頭)		 僅有1A
接點選項		 無帶燈開關
無電壓選項		 無帶燈開關
無顏色選項		 尺寸圖16Ø無燈金屬按鈕經濟型(平頭)

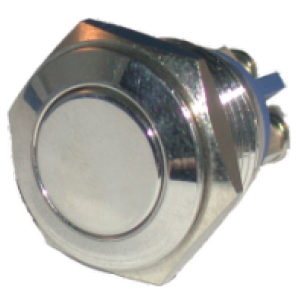

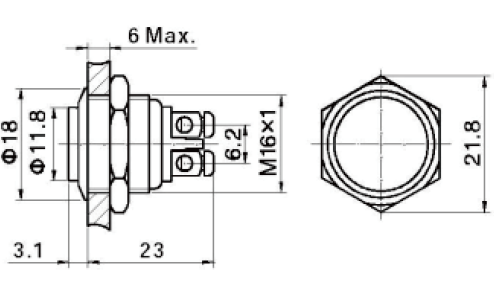

外型圖:16Ø無燈金屬按鈕經濟型(凸頭) F16.P2CM1A-Z
16Ø無燈金屬按鈕
經濟型(凸頭)		 僅有1A
接點選項		 無帶燈開關
無電壓選項		 無帶燈開關
無顏色選項		 16Ø無燈金屬按鈕經濟型(凸頭)
外型圖16Ø無燈金屬按鈕(復歸型/維持型) F16.P1CM●C
16Ø無燈金屬按鈕
復歸型
F16.P1CA●C
16Ø無燈金屬按鈕
維持型		 ●1:1C
●2:2C		 無帶燈開關
無電壓選項		 無帶燈開關
無顏色選項		 16Ø無燈金屬按鈕(復歸型/維持型)
外型圖16Ø金屬按鈕(復歸型-中間亮/維持型-中間亮) F16.P1CM●⏹︎▲.D
16Ø金屬按鈕 復歸型
(中間亮)
F16.P1CA●⏹︎▲.D
16Ø金屬按鈕 維持型
(中間亮)		 ●1:1C
●2:2C		 ⏹︎1:AC.DC6V
⏹︎2:AC.DC12V
⏹︎3:AC.DC24V		 ▲R:紅●
▲Y:黃●
▲G:綠●
▲B:藍 ●

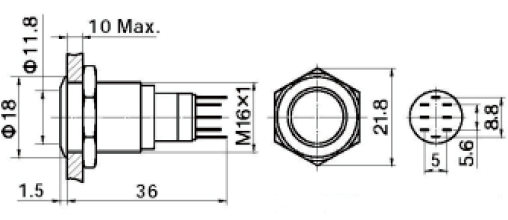

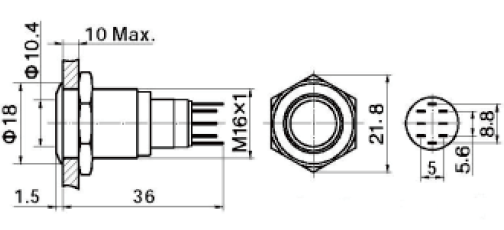

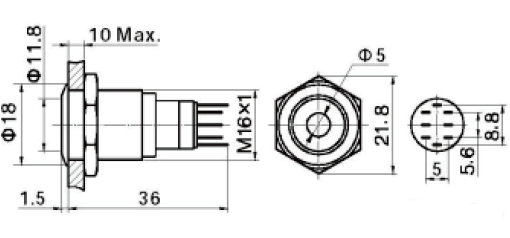

▲W:白○		 尺寸圖16Ø金屬按鈕(復歸型/維持型)-中間亮
外型圖16Ø金屬按鈕(復歸型-環狀亮/維持型-環狀亮) F16.P1CM●⏹︎▲.R
16Ø金屬按鈕 復歸型
(環狀亮)
F16.P1CA●⏹︎▲.R
16Ø金屬按鈕 維持型
(環狀亮)		 ●1:1C
●2:2C		 ⏹︎1:AC.DC6V
⏹︎2:AC.DC12V
⏹︎3:AC.DC24V		 ▲R:紅●
▲Y:黃●
▲G:綠●
▲B:藍 ●
▲W:白○		 尺寸圖16Ø金屬按鈕(復歸型/維持型)-環狀亮
外型圖16Ø金屬按鈕(復歸型-電源符號/維持型-電源符號) F16.P1CM●⏹︎▲.P
16Ø金屬按鈕 復歸型
(電源符號)
F16.P1CA●⏹︎▲.P
16Ø金屬按鈕 維持型
(電源符號)		 ●1:1C
●2:2C		 ⏹︎1:AC.DC6V
⏹︎2:AC.DC12V
⏹︎3:AC.DC24V		 ▲R:紅●
▲Y:黃●
▲G:綠●
▲B:藍 ●
▲W:白○		 尺寸圖16Ø金屬按鈕(復歸型/維持型)-電源符號



19∅金屬開關

外型圖 型號品名 接點 燈泡電壓 顏色 尺寸圖
外型圖19Ø無燈金屬按鈕經濟型(平頭) F19.P1CM1A-Z
19Ø無燈金屬按鈕
經濟型(平頭)		 僅有1A
接點選項		 無帶燈開關
無電壓選項		 無帶燈開關

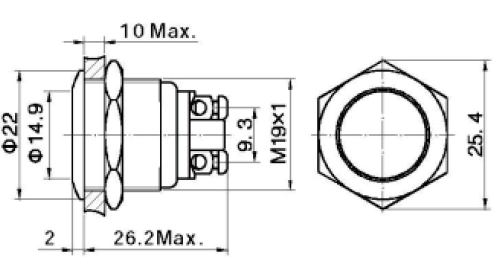

無顏色選項		 尺寸圖19Ø無燈金屬按鈕 經濟型(平頭)
外型圖19Ø無燈金屬按鈕經濟型(凸頭) F19.P2CM1A-Z
19Ø無燈金屬按鈕
經濟型(凸頭)		 僅有1A
接點選項		 無帶燈開關
無電壓選項		 無帶燈開關

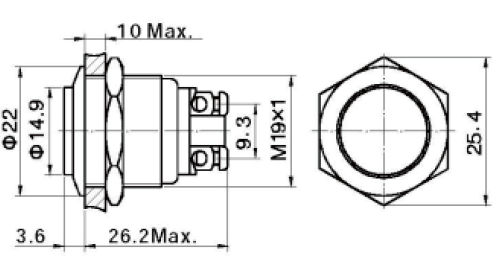

無顏色選項		 尺寸圖19Ø無燈金屬按鈕經濟型(凸頭)
外型圖(19Ø/16Ø)無燈金屬按鈕(復歸型/維持型) F19.P1CM●C
19Ø無燈金屬按鈕
復歸型
F16.P1CA●C
16Ø無燈金屬按鈕
維持型		 ●1:1C 無帶燈開關
無電壓選項		 無帶燈開關
無顏色選項		 尺寸圖19Ø無燈金屬按鈕(復歸型/維持型)
外型圖19Ø金屬按鈕(復歸型-中間亮/維持型-中間亮) F19.P1CM●⏹︎▲.D
19Ø金屬按鈕 復歸型
(中間亮)
F19.P1CA●⏹︎▲.D
19Ø金屬按鈕 維持型
(中間亮)		 ●1:1C ⏹︎1:AC.DC6V
⏹︎2:AC.DC12V
⏹︎3:AC.DC24V
⏹︎4:AC.DC110V
⏹︎5:AC.DC220V		 ▲R:紅●
▲Y:黃●
▲G:綠●
▲B:藍 ●
▲W:白○		 尺寸圖19Ø金屬按鈕(復歸型/維持型)-中間亮
外型圖19Ø金屬按鈕(復歸型-環狀亮/維持型-環狀亮) F19.P1CM●⏹︎▲.R
19Ø金屬按鈕 復歸型
(環狀亮)
F19.P1CA●⏹︎▲.R
19Ø金屬按鈕 維持型
(環狀亮)		 ●1:1C ⏹︎1:AC.DC6V
⏹︎2:AC.DC12V
⏹︎3:AC.DC24V
⏹︎4:AC.DC110V
⏹︎5:AC.DC220V		 ▲R:紅●
▲Y:黃●
▲G:綠●
▲B:藍 ●

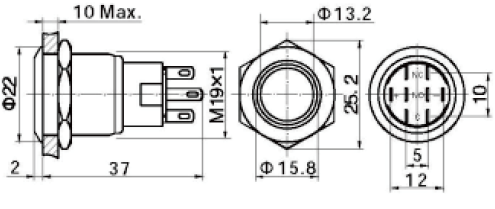

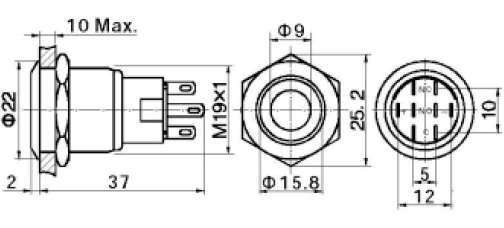

▲W:白○		 尺寸圖19Ø金屬按鈕(復歸型/維持型)-環狀亮

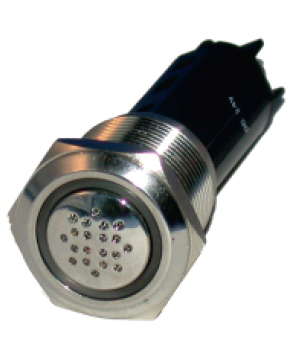

19Ø金屬閃光蜂鳴器(間歇聲) F19.B1C⏹︎R
19Ø金屬閃光蜂鳴器
(間歇聲)		 蜂鳴器無
接點選項		 ⏹︎1:AC.DC6V
⏹︎2:AC.DC12V
⏹︎3:AC.DC24V
⏹︎4:AC.DC110V
⏹︎5:AC.DC220V		 蜂鳴器無

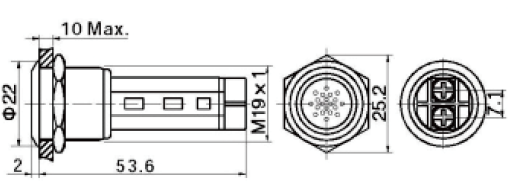

接點選項		 尺寸圖19Ø金屬閃光蜂鳴器(間歇聲)

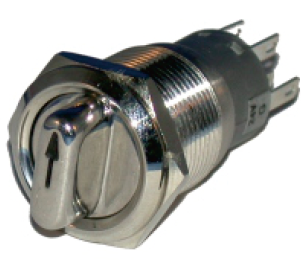

19Ø金屬(2段/3段)選擇開關(維持型/V型) F19.S2CA●C⏹︎▲
19Ø金屬2段選擇開關
維持型 V型
F19.S3CA2C⏹︎▲
19Ø金屬3段選擇開關
維持型(接點只有2C)		 ●1:1C ⏹︎1:AC.DC6V
⏹︎2:AC.DC12V
⏹︎3:AC.DC24V
⏹︎4:AC.DC110V
⏹︎5:AC.DC220V		 ▲R:紅●
▲Y:黃●
▲G:綠●
▲B:藍 ●

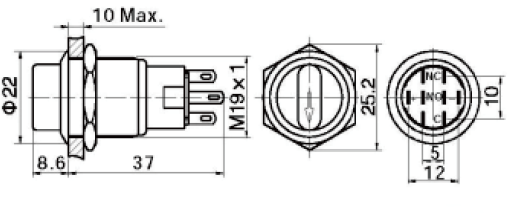

▲W:白○		 19Ø金屬(2段/3段)選擇開關(維持型/V型)

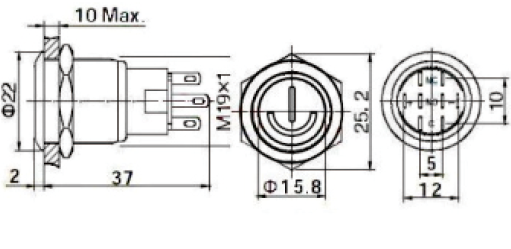

19Ø金屬(2段/3段)鑰匙開關(維持型/V型) F19.K2CA●C
19Ø金屬2段鑰匙開關
維持型 V型
F19.K3CA2C
19Ø金屬3段鑰匙開關
維持型(接點只有2C)		 ●1:1C 不帶燈開關
無電壓選項		 鑰匙旋鈕開關
無顏色選項		 19Ø金屬(2段/3段)鑰匙開關(維持型/V型)
19Ø金屬按鈕(復歸型/維持型)-電源符號 F19.P1CM●⏹︎▲.P
19Ø金屬按鈕 復歸型
(電源符號)
F19.P1CA●⏹︎▲.P
19Ø金屬按鈕 維持型
(電源符號)		 ●1:1C ⏹︎1:AC.DC6V
⏹︎2:AC.DC12V
⏹︎3:AC.DC24V
⏹︎4:AC.DC110V
⏹︎5:AC.DC220V		 ▲R:紅●
▲Y:黃●
▲G:綠●
▲B:藍 ●
▲W:白○		 19Ø金屬按鈕(復歸型/維持型)-電源符號




22∅金屬開關

外型圖 型號品名 接點 燈泡電壓 顏色 尺寸圖

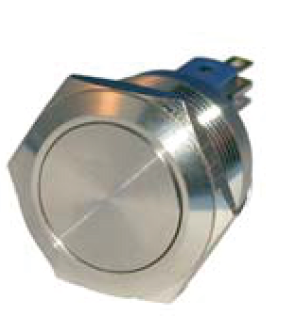

外型圖22Ø 無燈金屬按鈕(復歸型) F22.P1CM●C
22Ø無燈金屬按鈕
復歸型
F22.P1CA●C
22Ø無燈金屬按鈕		 ●1:1C 無帶燈開關
無電壓選項		 無帶燈開關
無顏色選項		 尺寸圖22Ø 無燈金屬按鈕(復歸型)

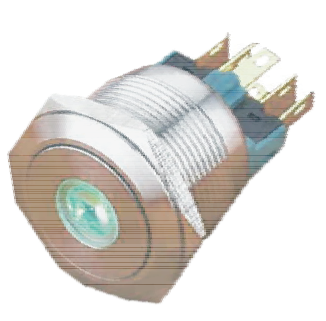

外型圖22Ø 金屬按鈕(復歸型/維持型)-中間亮 F22.P1CM●⏹︎▲.D
22Ø 金屬按鈕復歸型
(中間亮)
F22.P1CA●⏹︎▲.D
22Ø 金屬按鈕維持型
(中間亮)		 ●1:1C ⏹︎1:AC.DC6V
⏹︎2:AC.DC12V
⏹︎3:AC.DC24V
⏹︎4:AC.DC110V
⏹︎5:AC.DC220V		 ▲R:紅●
▲Y:黃●
▲G:綠●
▲B:藍 ●

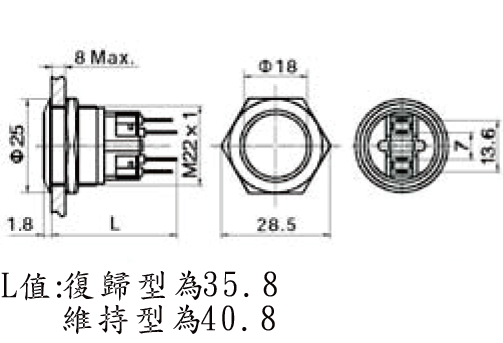

▲W:白○		 尺寸圖22Ø 金屬按鈕(復歸型/維持型)-中間亮

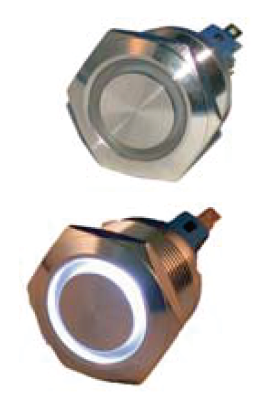

外型圖22Ø 金屬按鈕(復歸型/維持型)-環狀亮 F22.P1CM●⏹︎▲.R
22Ø 金屬按鈕復歸型
(環狀亮)
F22.P1CA●⏹︎▲.R
22Ø 金屬按鈕維持型
(環狀亮)		 ●1:1C ⏹︎1:AC.DC6V
⏹︎2:AC.DC12V
⏹︎3:AC.DC24V
⏹︎4:AC.DC110V
⏹︎5:AC.DC220V		 ▲R:紅●
▲Y:黃●
▲G:綠●
▲B:藍 ●

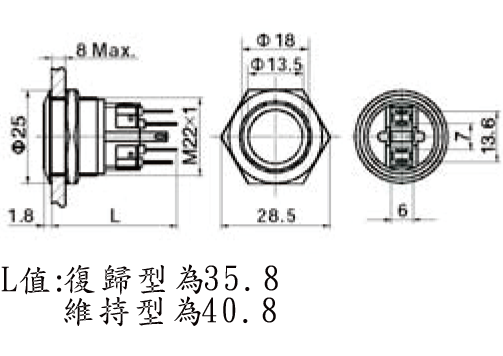

▲W:白○		 尺寸圖22Ø 金屬按鈕(復歸型/維持型)-環狀亮




  25∅金屬開關

外型圖 型號品名 接點 燈泡電壓 顏色 尺寸圖
外型圖25Ø 無燈金屬按鈕(復歸型/維持型) F25.P1CM●C
25Ø 無燈金屬按鈕
復歸型
F25.P1CA●C
25Ø 無燈金屬按鈕
維持型		 ●1:1C 無帶燈開關
無電壓選項		 無帶燈開關
無顏色選項		 尺寸圖25Ø 無燈金屬按鈕(復歸型/維持型)
外型圖25Ø 金屬按鈕(復歸型/維持型)-中間亮 F25.P1CM●⏹︎▲.D
25Ø 金屬按鈕復歸型
(中間亮)
F25.P1CA●⏹︎▲.D
25Ø 金屬按鈕維持型
(中間亮)		 ●1:1C ⏹︎1:AC.DC6V
⏹︎2:AC.DC12V
⏹︎3:AC.DC24V
⏹︎4:AC.DC110V
⏹︎5:AC.DC220V		 ▲R:紅●
▲Y:黃●
▲G:綠●
▲B:藍 ●

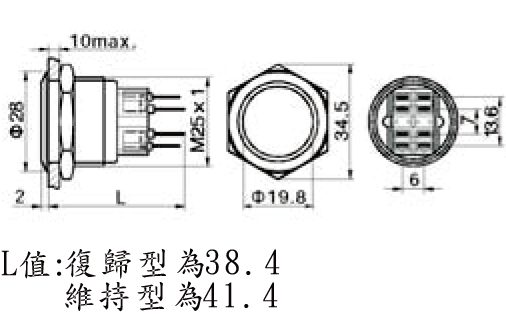

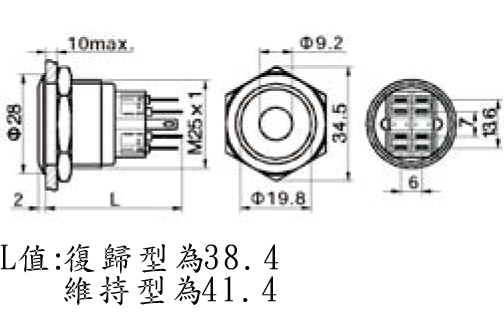

▲W:白○		 尺寸圖外型圖25Ø 金屬按鈕(復歸型/維持型)-中間亮

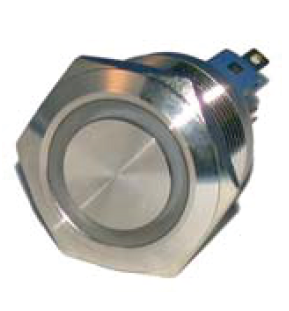

外型圖25Ø 金屬按鈕(復歸型/維持型)-環狀亮 F25.P1CM●⏹︎▲.R
25Ø 金屬按鈕復歸型
(環狀亮)
F25.P1CA●⏹︎▲.R
25Ø 金屬按鈕維持型
(環狀亮)		 ●1:1C ⏹︎1:AC.DC6V
⏹︎2:AC.DC12V
⏹︎3:AC.DC24V
⏹︎4:AC.DC110V
⏹︎5:AC.DC220V		 ▲R:紅●
▲Y:黃●
▲G:綠●
▲B:藍 ●

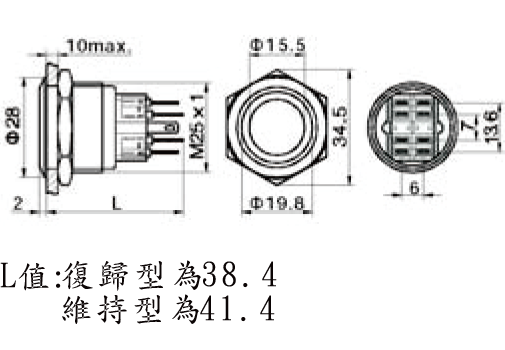

▲W:白○		 尺寸圖25Ø 金屬按鈕(復歸型/維持型)-環狀亮
