FFUBA - MT300 MT310多功能集合式電錶 - 力通

FFUBA - MT300 MT310多功能集合式電錶 - 力通

FFUBA - MT300／MT310 多功能集合式電錶專為智慧配電監控與工業電力數據整合應用設計，提供電壓、電流、有／無功功率、功率因數、頻率與電能等全方位量測功能。支援真有效值（TRMS）量測方式，適用於變頻器、電腦等造成波形畸變與諧波干擾的負載狀況。內建雙開關量DI輸入可監控斷路器與開關狀態，具備RS-485通訊埠（Modbus RTU協議），可即時與監控系統或自動化平台進行資料傳輸，實現能源管理、自動診斷與數據可視化分析。
－ ＋
加入詢價車

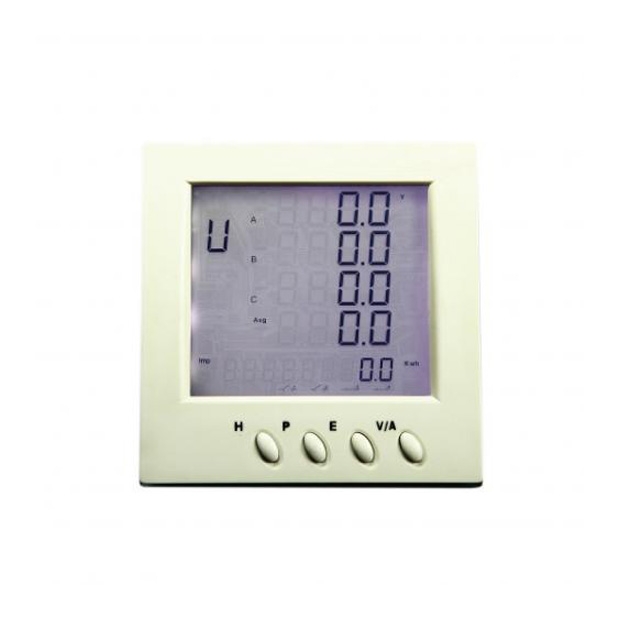

MT300 MT310多功能集合式電錶.jpg
/
詳細介紹

產品特點



MT300/MT310電錶
目錄下載(繁體)



 MT300 MT310多功能集合式電錶




  1. 智慧配電監控: 適用於配電系統的測量、監視與控制，包括測量電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率及有功/無功電度。
  2. 開關狀態監視: 配備兩路開關量輸入，用於監視開關狀態，結合精確測量與智慧化多功能。
  3. 資料獲取: 適用於智慧配電系統或企業過程自動化系統，所有資料可通過 RS485 通訊埠使用 Modbus-RTU 通訊協定讀出。
  4. 有效值測量: 採用有效值測量，適用於非線性負荷（如變頻器、電子整流器、電腦等）造成的電壓和電流畸變及高次諧波測量。



產品規格




輸入電壓 額定值:40V~290V L-N 70~500V L-L 絕緣強度(耐壓) 輔助電源端子L對地，N對地，L、N之間
輸入端最高電壓:線電壓750VAC 交流2.5KV/1分鐘
過負荷:2倍額定，連續:2500VAC/1秒 交流輸入端子對地AC2.5KV/1m in
測量形式:TrueRms(交流採樣) 光耦隔離電壓 AC 2.5KV/1m in
輸入負荷:< 0.2VA 交流輸入端子對地衝擊2KV6次
輸入電流 額定值:5安培，允許20%的超限 穩定性 溫度飄移:<100ppm / C
過負荷:2倍額定連續;20倍額定1秒 長期穩定性:<0.2%/年
測量形式:True Rms 工作條件 溫度範圍:-25~55℃
輸入負荷:<0.3VA 濕度:0~95%不結露
輸入頻率範圍 45~65HZ 大氣壓力:86K pa~106K pa
額定頻率:50/60HZ 保護等級 前面蓋:IEC549 (IP54);殼體:IP20
取樣速度 128點/週期 儲存條件 溫度範圍:-40~85℃
參數資料儲存 by EEPROM 濕度:0~95%不結露
絕緣電阻 輔助電源端子對地絕緣電阻>500MΩ 工作電源 AC85V~265V/DC96V~300V
交流輸入端子對地絕緣電阻>500MΩ 消耗 <=2w
DI端子對地絕緣電阻>500MΩ 顯示視窗 LCD65(W)X58(H)mm;白色高背光背光;黑色字體;即使在陽光直接照射下依然清晰可見，並具備螢幕保護功能
量測值顯示 8.8.8.8，4位數X4行，12.0mm顯示V,A,Power, Hz,PF
8.8.8.8.8.8.8.8.8，9位數x1行，6.0mm顯示各種電能
安全密碼 4位數密碼;設定範圍:0000~9999

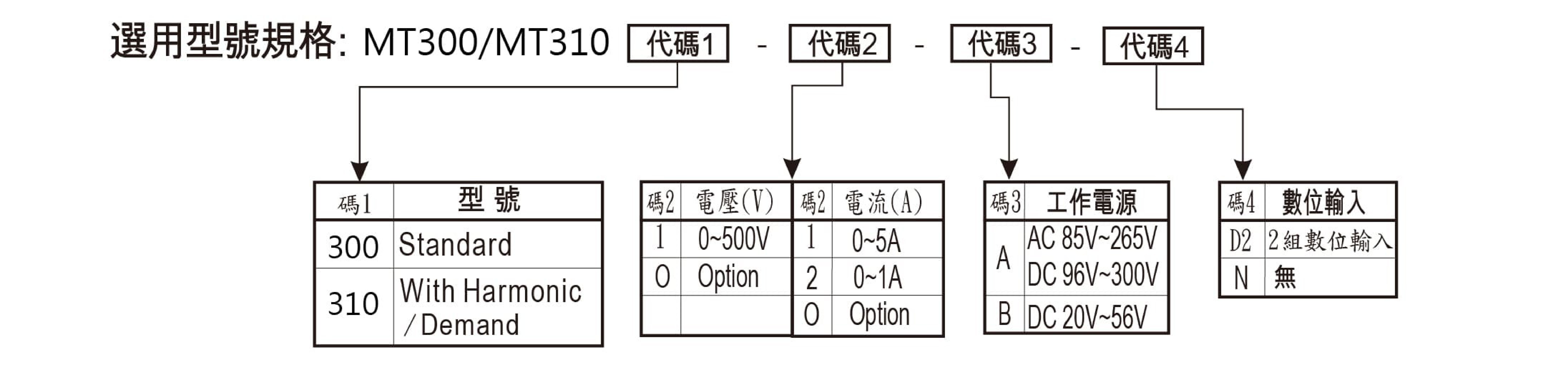

選用型號規格




選用型號規格

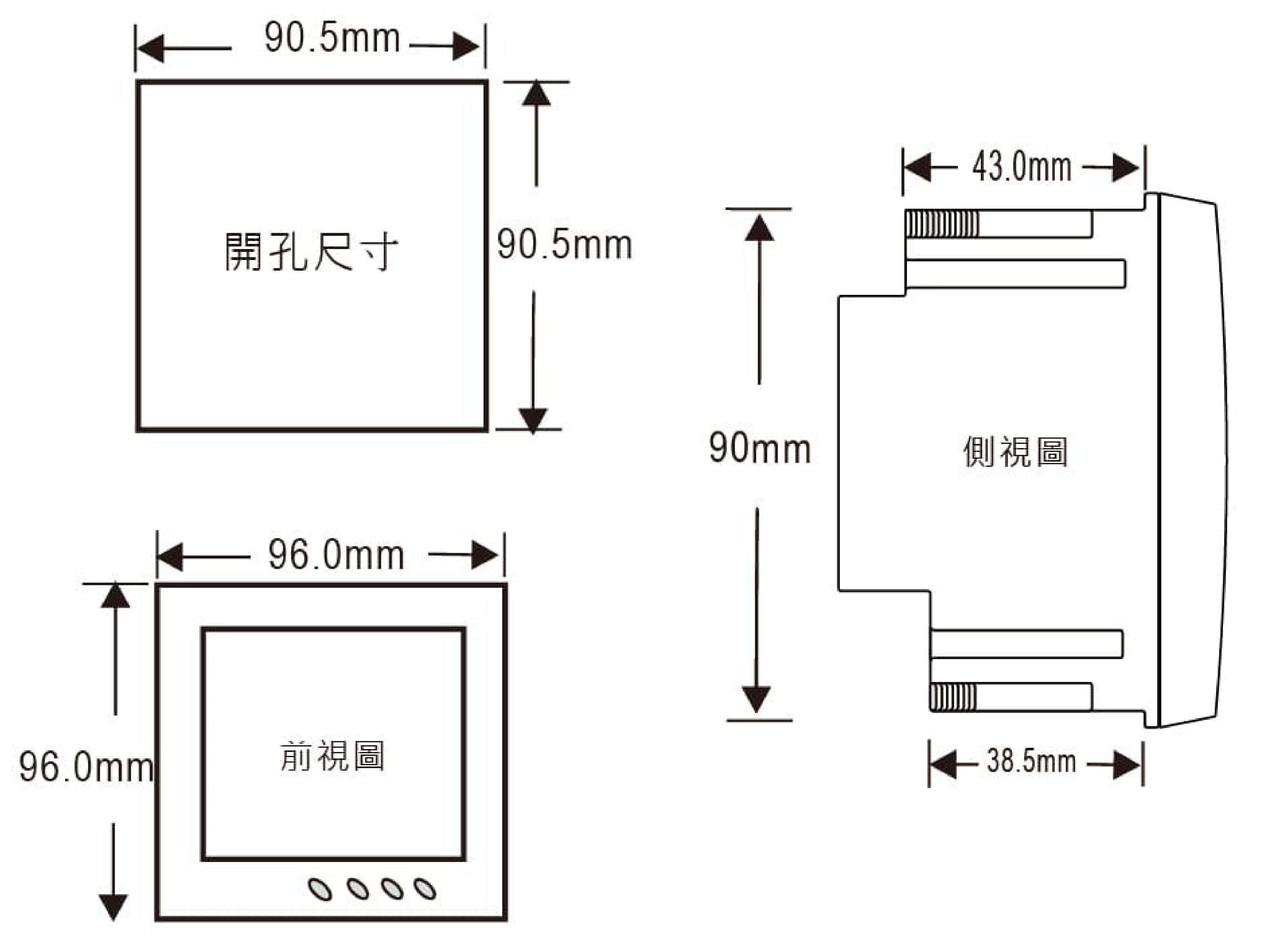

產品尺寸

MT300 MT310多功能集合式電錶尺寸



其他相關資訊




  功能 MT300 MT310
即時量測值 三相，線電壓 ● ●
三相電流，中性線電流 ● ●
有效功率 ● ●
無效功率 ● ●
視在功率 ● ●
功率因數 ● ●
頻率 ● ●
計量與需量 有效電能 ● ●
無效電能 ● ●
需量 ●
品質電力 電壓電流總諧波含量 ●
電壓電流各次諧波含有率 ●
統計記錄 各項參數最大值(帶時標) ●
各項參數最小值(帶時標) ●
I/O DI ● ●
警報 高/低限設定，警報輸出
通訊 RS485介面MODBUS協定 ● ●




電力品質


  • 諧波含量 (Harmonic) : 電壓及電流2~31次的各分次諧波量
  • 總諧波失真率 (THD) : 電壓及電流2~31次的總諧波含量
  • 最大 (小) 值記錄 : 可規劃記錄發生最大 (小) 值的日期時間以便於日後的追蹤分析

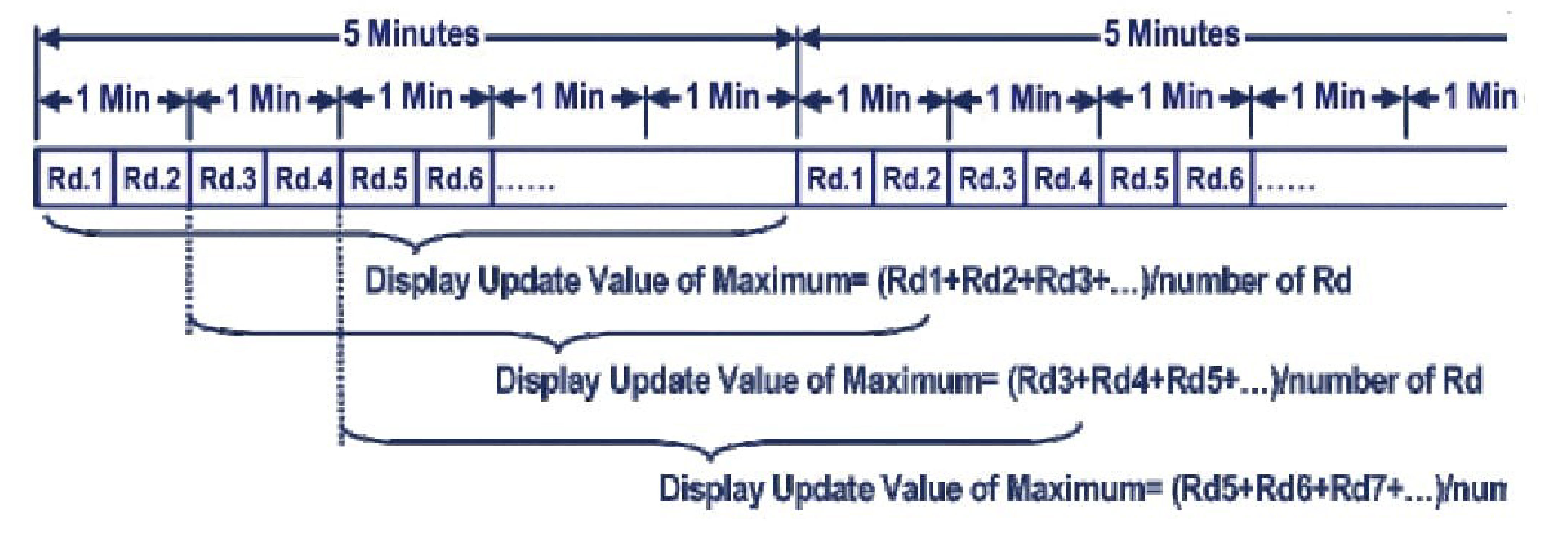

需量


需量
  • 計算模式:
  • 計算時間:    設定範圍:1~30分鐘
  • 平移區間計算方式Timesettobe 5 minutes



精確度/解析度


參數 精度 解析度 量測範圍
電壓 0.2% 0.1% 40~290V(VL-N)
電流˙ 0.2% 0.02% 1%~120%額定
有效功率 0.5% 0.1% 0~9999MW
無效功率 0.5% 0.1% 0~9999MVar
視在功率 0.5% 0.1% 0~9999MVA
功率因數 0.5% 0.1% 0.02~1.00
頻率 0.2% 0.01HZ 45~65HZ
有效電能 0.5% 0.1KWh 0~99999999.9KWh
無效電能 0.5% 0.1KVar 0~99999999.9KVar
總諧波失真率 1.0% 0.01% 0~100%
分次諧波含量 1.0% 0.01% 0~100%




機械結構


  • 外觀尺寸 : 96mm (寬) X 96mm (高) X 65mm (深)
  • 開孔尺寸 : 90.5mm (寬) X 90.5mm (高)
  • 外殼材質 : 白色 ABS
  • 安裝方式 : 盤面安裝
  • 重量 : 小於400g

安全

  • 符合IEC和ANSI/IEEE標準，IEC801-4及ANSI/IEE 137.90.1
  • ENC : EN55011 : 2002； EN61326:2003
  • Safety (LVD) : EN61010 - 1 : 2001
