FFUBA - MT38多功能數位顯示控制器 - 力通

FFUBA - MT38 多功能數位顯示控制器提供即時顯示與靈活輸出功能，配備4位數0.8吋LED顯示器，適用於流量、水位、壓力、氣體與溫濕度等訊號量測。支援熱電偶、熱電阻與直流類比訊號輸入。具一組RELAY輸出與一組標配警報（最高擴充至三組），警報支援Hi／Lo、上下限與區域警報模式等八種邏輯組合，並整合計時功能。支援4~20mA再傳輸功能，可與記錄器與上位監控系統整合。搭載RS-485通訊功能，採MODBUS RTU協議，另提供DC 24V主電源與補助電源輸出，支援前端傳送器供電，適用於工控監控與自動化流程的集中整合應用。

數量 :

－＋

加入詢價車

詳細介紹

產品特點

MT38控制器
目錄下載(繁體) MT38控制器
目錄下載(簡體) MT38控制器
說明書下載(繁體) MT38控制器
通訊協定下載(繁體)

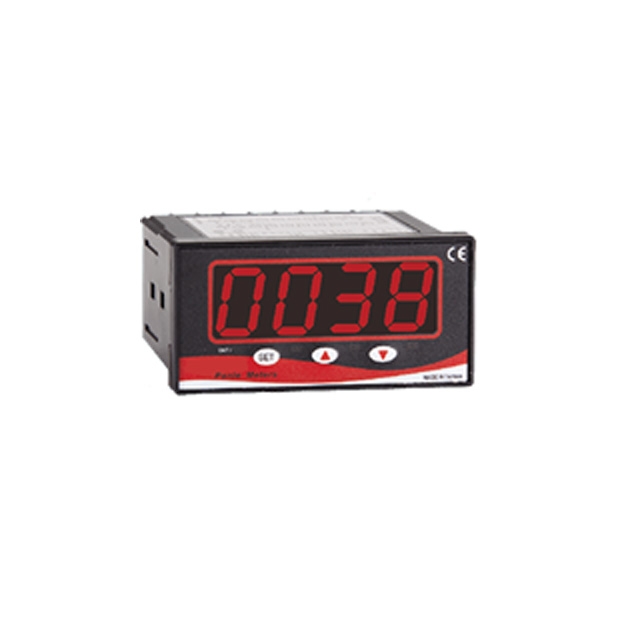

MT38多功能數位顯示控制器

顯示器：具備4位數0.8吋LED顯示器，可應用於流量、水位、壓力、氣體及溫溼度等測量功能。
信號輸入：支持各式熱電偶、熱電阻及直流類比信號輸入選擇。
輸出和警報：標準配置包含一組RELAY輸出及一組警報，警報可擴充至三組，具有計時功能，警報模式可設定Hi或Lo，並搭配主輸出做偏差上、下限、區域內外警報，提供八種模式供選擇規劃。
再傳輸功能：支持4-20mA實際值再傳輸，可搭配記錄器、監控系統等使用。
通訊功能：內建RS-485通訊功能，支持MODBUS RTU格式。
電源選擇：可選擇工作電源電壓DC 24V電源輸入，並內建DC24V補助電壓輸出，適用於前端傳送器工作電壓使用。

產品規格

輸入：熱電偶種類白金熱電阻類比信號	J.K.T.E.B.R.S.N.C	記憶體	斷電保持記憶 EEPRON
	DIN PT-100、JIS PT-100	消耗電力	3VA 以內
	4-20mA、0-50mV、1-5V、0- 10V	對應範圍值	-1999~9999
精度：熱電偶白金熱電阻類比信號	±1℃	操作環境溫度	0~50℃
	±0.2℃	操作環境濕度	0~90％
	±3μV	電源電壓	AC90~250V 50 / 60Hz DC24V
取樣時間	0.5秒	小數點位數設定	輸入溫度 Sensor 小數點一位，類比信號小數點可設 3 位數
輸出：繼電器	5A / 240VAC，電氣壽命 10 次以上（額定負載內）	耐壓能力	主迴路-外殼對地 1500V / 1M 控制迴路-外殼對地 1000V / 1M

訂購型號

產品尺寸

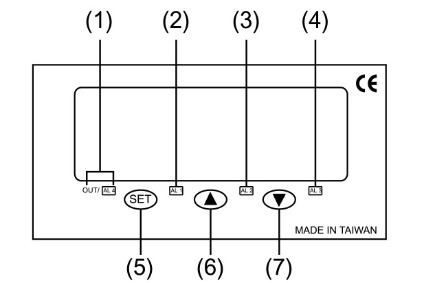

面板操作說明 — (1) OUT / A4 控制輸出指示燈
(2) AL1 第一組警報輸出指示燈
(3) AL2 第二組警報輸出指示燈
(4) AL3 第三組警報輸出指示燈
(5) SET參數循環確認鍵
(6) ▲ : 上加鍵
(7) ▼ : 下減鍵

接線圖

MT38多功能數位顯示控制器接線圖

接線應用圖
