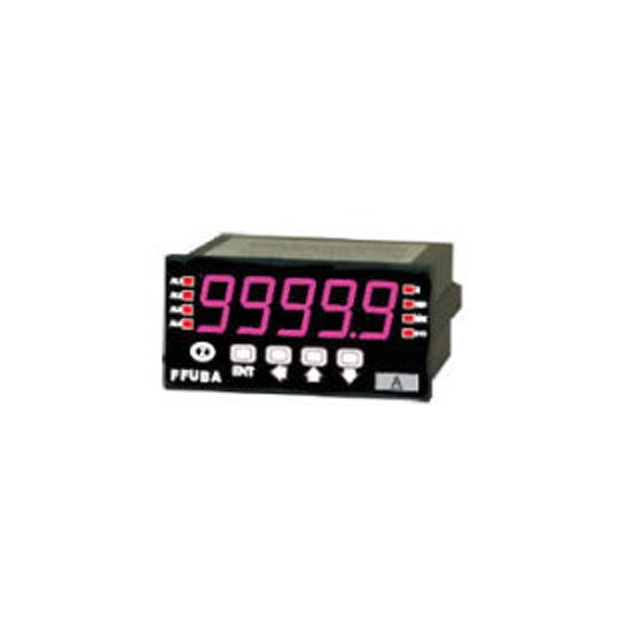

產品特點

1. 精確度：±0.1%滿刻度，±1位數（直流/電位計/電阻/PT-100/荷重元）和±0.2%滿刻度，±1位數（交流）。
2. 測量功能：可量測交直流電壓、交直流電流、電位計、電阻、傳送器、PT-100和荷重元等信號。
3. 顯示：高亮度0.8吋LED顯示屏，顯示範圍在-19999到99999之間，顯示值和小數點可任意規劃。
4. 調整：輸入額定最高值時，顯示範圍可依使用需要自行調整。
5. 功能：具備自動歸零、保持（一般值或最大值）、2至4段警報（高低警報可自行設定）、類比輸出（15位解析度）和數位通訊（RS-485介面）的功能（上述為選用功能，亦可同時存在）。
6. 安全性：穩定性高，使用防燃材質機殼（PC），安全性也非常高。

產品規格

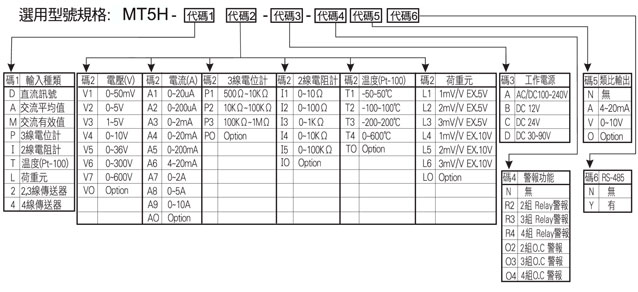

選用型號規格

※ 註1 : 2線式傳送器規格內建 24Vdc 激發電源，適用於2線式 (LOOP POWER) 如壓力、温度、溼度等感測器，直接接線使用
※ 註2 : 3或4線式傳送器規格提供 24Vdc 激發電源，適用於3、4線式如壓力、温度、溼度等，直接接線使用
※ 註3 : 荷重元 (Load Cell) 之 5Vdc 激發電源可並聯2支，10Vdc 激發電源則僅供單支使用
※ 註4 : 3組 Relay (繼電器) 警報以上，僅提供 A(NO.) 接點輸出。O.C 警報則提供光耦合 NPN 之 C.E 接腳輸出

1. 精確度 : ±0.1% 滿刻度 ±1 位數 (直流 / 電位計 / 電阻 / PT - 100 / 荷重元)，±0.2% 滿刻度 ±1 位數 (交流)
2. 顯示幕 : 高亮度紅色 LED，字高 20.3 mm (0.8*)
3. 取樣時間 : 16 cycles / sec
4. 顯示範圍 :  -19999~99999
5. 零值調整範圍 : -19999~99999
6. 過載顯示 : doFL / ioFL 或 -doFL / -ioFL
7. 極性顯示 : 輸入訊號相反時顯示*-*
8. 參數設定方式 : 按鍵輸入設定
9. 資料記憶方式 : E² PROM 記憶體
10. 警報動作方向 : " ≥ (Hi) 動作 " 或 " < (Lo) 動作 " 可設定
11. 警報延遲動作時間 : 可自行設定 (0 ~ 99 秒)
12. 繼電器接點容量 : AC 277 V / 7A；DC 30V / 7A
13. 類比輸出解析度 : 15 bit 數位轉類比
14. 類比輸出反應速度 : < 250ms (0 ~ 90%)
15. 類比輸出推動能力 : 電壓輸出 : < 20mA，電流輸出 : < 10V
16. 通訊方式及協議 : RS-485 Modbus RTU mode
17. 通訊傳輸速率 : 19200 / 9600 / 4800 / 2400 鮑率 (可選擇)
18. 溫度係數 : 100ppm / ℃（0 ~ 60℃）
19. 使用環境溫/濕度 : 0 ~ 60°C，20 ~ 90% RH (非結露)
20. 存放環境溫/濕度 : -10 ~ 70℃，20 ~ 90% RH (非結露)
21. 工作電源 : AC / DC100 ~ 240V，DC12 / 24 / 30 ~ 90V
22. 消耗電力 : < 8.5VA (全功能輸出)
23. 絕緣耐壓能力 : 1.5KVac / 1min (輸入 / 電源)
24. 輸入阻抗 :
    - 電壓 : > 2V 以上 20ΚΩ / V，≤ 2V 以下 大於200ΜΩ
    - 電流 : ≥ 0.2 以上 100mV (端點壓降)，< 0.2A 以下 1V (端點壓降)

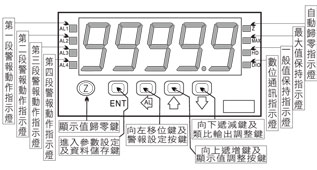

產品面板說明圖

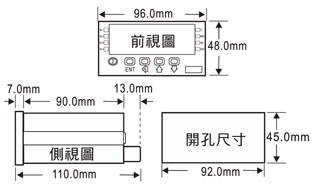

產品尺寸

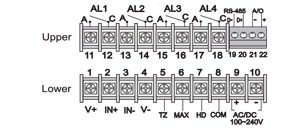

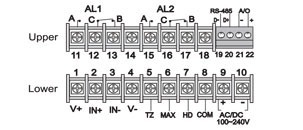

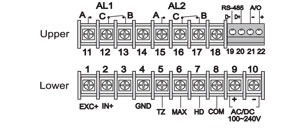

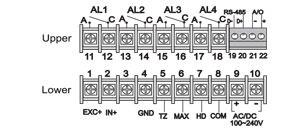

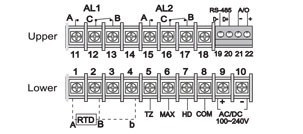

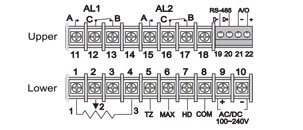

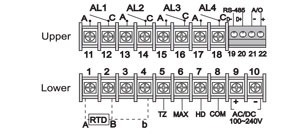

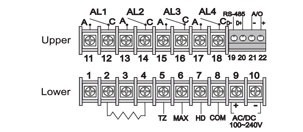

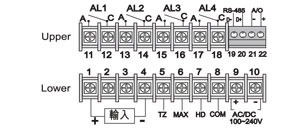

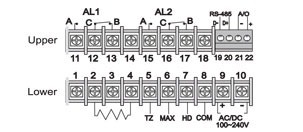

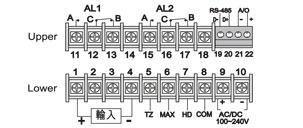

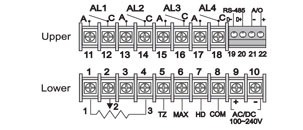

配線圖
